BEDIENUNGSANLEITUNG GSR 10.8 VEC HX Professional BOSCH

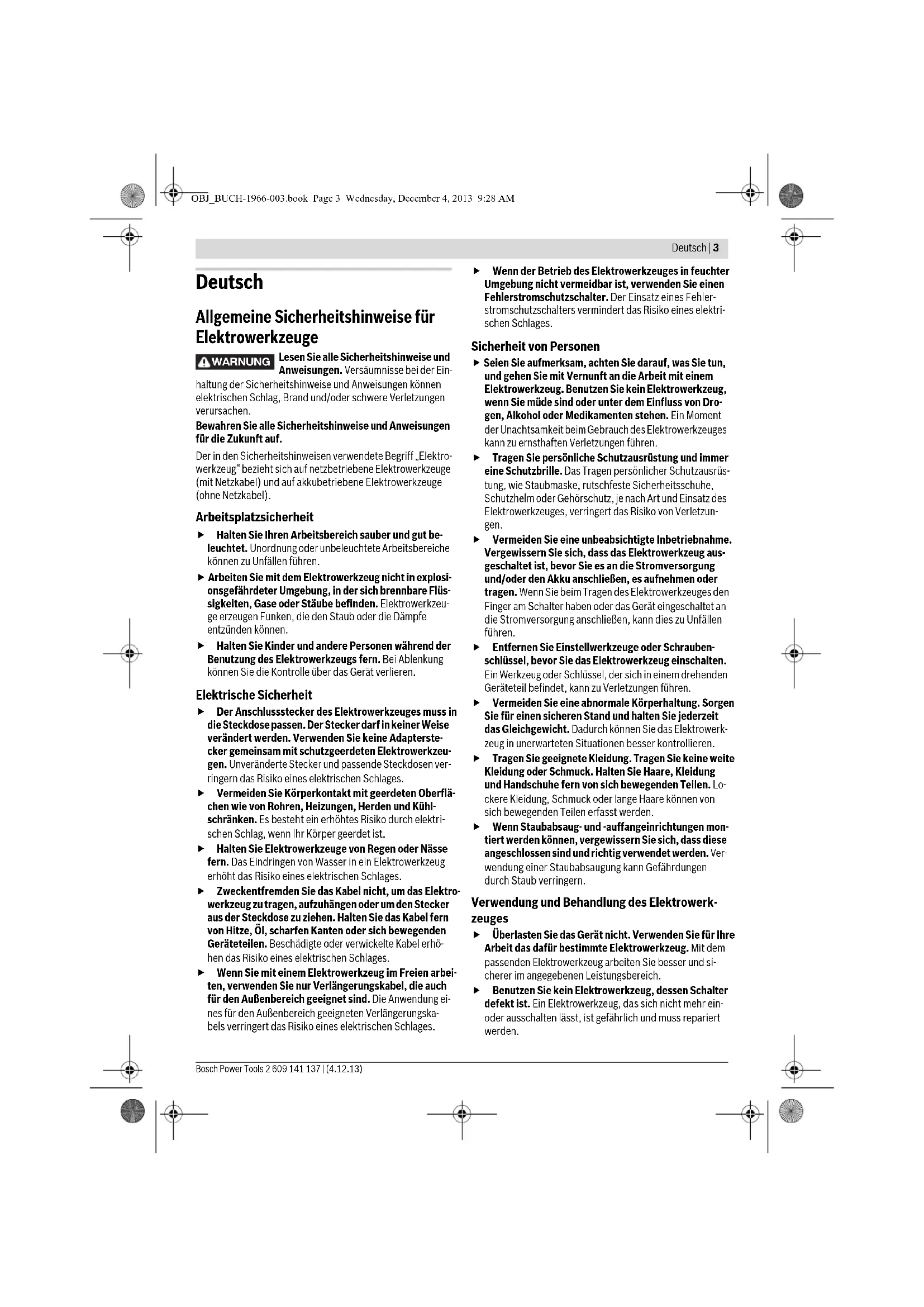

OBJ_BUCH-1966-003.book Page 2 Wednesday, December 4, 2013 9:28 AMDeutsch | 3 Bosch Power Tools 2 609 141 137 | (4.12.13) Deutsch Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzun- gen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerk- zeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. WARNUNG OBJ_BUCH-1966-003.book Page 3 Wednesday, December 4, 2013 9:28 AM4 | Deutsch 2 609 141 137 | (4.12.13) Bosch Power Tools Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerk- zeuges Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohr- maschinen und Schrauber Benutzen Sie Zusatzgriffe, wenn diese mit dem Elekt- rowerkzeug mitgeliefert werden. Der Verlust der Kont- rolle kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug oder die Schraube verborgene Stromleitun- gen treffen kann. Der Kontakt mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag füh- ren. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reakti- onsmomente gefasst, die einen Rückschlag verursa- chen. Das Einsatzwerkzeug blockiert, wenn: – das Elektrowerkzeug überlastet wird oder – es im zu bearbeitenden Werkstück verkantet. Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzfristig hohe Re- aktionsmomente auftreten. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand ge- kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr- licher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nagel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, ex- plodieren oder überhitzen. OBJ_BUCH-1966-003.book Page 4 Wednesday, December 4, 2013 9:28 AMDeutsch | 5 Bosch Power Tools 2 609 141 137 | (4.12.13) Weitere Sicherheits- und Arbeitshinweise Stäube von Materialien wie bleihaltigem Anstrich, eini- gen Holzarten, Mineralien und Metall können gesund- heitsschädlich sein und zu allergischen Reaktionen, Atemwegserkrankungen und/oder Krebs führen. As- besthaltiges Material darf nur von Fachleuten bearbeitet werden. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter- klasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Bringen Sie vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei des- sen Transport und Aufbewahrung den Drehrichtungs- umschalter in Mittelstellung. Bei unbeabsichtigtem Be- tätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Lesen Sie die Betriebsanleitung des Ladegeräts. Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube auf. Sich drehende Einsatzwerkzeuge kön- nen abrutschen. Betätigen Sie den Gangwahlschalter nur bei Stillstand des Elektrowerkzeuges. Schieben Sie den Gangwahlschalter immer bis zum An- schlag. Das Elektrowerkzeug kann sonst beschädigt wer- den. Lässt sich der Gangwahlschalter nicht bis zum An- schlag schieben, drehen Sie das Bohrfutter etwas (GSR 10,8 V-EC). Die Akku-Ladezustandsanzeige zeigt bei halb oder voll- ständig gedrücktem Ein-/Ausschalter für einige Sekunden den Ladezustand des Akkus an und besteht aus 3 grünen LED. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und si- cherer zu gebrauchen. LED Kapazität Dauerlicht 3 x Grün ≥ 2/3 Dauerlicht 2 x Grün ≥ 1/3 Dauerlicht 1 x Grün < 1/3 Blinklicht 1 x Grün Reserve Symbol Bedeutung GSR 10,8 V-EC/GSR 10,8 V-EC HX: Akku-Schrauber grau markierter Bereich: Handgriff (isolierte Grifffläche) Sachnummer Lesen Sie alle Sicherheitshinweise und Anweisungen Entnehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akku Tragen Sie Gehörschutz. Bewegungsrichtung Reaktionsrichtung Rechts-/Linkslauf Schrauben Bohren Kleine Drehzahl Große Drehzahl Einschalten Ausschalten Akku-Ladeanzeige U Nennspannung

1 Leerlaufdrehzahl (1. Gang)

2 Leerlaufdrehzahl (2. Gang) OBJ_BUCH-1966-003.book Page 5 Wednesday, December 4, 2013 9:28 AM6 | Deutsch 2 609 141 137 | (4.12.13) Bosch Power Tools Lieferumfang Akku-Schrauber. Akku, Einsatzwerkzeug und weiteres abgebildetes oder be- schriebenes Zubehör gehören nicht zum Standard-Lieferum- fang. Das vollständige Zubehör finden Sie in unserem Zubehörpro- gramm. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuch- ten und ist nicht geeignet zur Raumbeleuchtung im Haushalt. Technische Daten Die Technischen Daten des Produkts sind in der Tabelle auf Seite 157 angegeben. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2009/125/EG (Verordnung 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG. Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Geräusch-/Vibrationsinformation Die Messwerte des Produkts sind in der Tabelle auf Seite 157 angegeben. Geräusch- und Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elek- trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. M max. Drehmoment nach ISO 5393 Metall Holz Ø Bohrdurchmesser max. Ømax. Schrauben-Ø Werkzeugaufnahme Bohrfutterspannbereich Gewicht entsprechend EPTA-Procedure 01/2003

• Wert abhängig vom verwendeten Akkupack

Schallleistungspegel

Schalldruckpegel KUnsicherheit

Schwingungsgesamtwert Akku GSR 10,8 V-EC

erlaubte Umgebungs- temperatur – beim Laden – beim Betrieb* – bei Lagerung

• eingeschränkte Leistung bei Temperaturen <0 °C Symbol Bedeutung Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1966-003.book Page 6 Wednesday, December 4, 2013 9:28 AMDeutsch | 7 Bosch Power Tools 2 609 141 137 | (4.12.13) Montage und Betrieb Wartung und Reinigung Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Säubern Sie nach jedem Gebrauch das Einsatzwerkzeug, die Werkzeugaufnahme und die Lüftungsschlitze des Elektro- werkzeugs sowie die Lüftungsschlitze des Akkus. Kundendienst und Anwendungs- beratung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Benut- zer ohne weitere Auflagen auf der Straße transportiert wer- den. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kenn- zeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen wer- den. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Handlungsziel Bild Seite Akku entnehmen

Einsatzwerkzeug montieren 3 158–159 Drehrichtung einstellen

Drehmoment vorwählen

Mechanische Gangwahl

Bithalter montieren/demontieren

Gürtelhaken und Bithalter montieren/demontieren

Akku-Ladezustand prüfen
