РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSR 10.8 VEC HX Professional BOSCH

Сертификат о соответствии No. RU C-DE.ME77.B.00435 Срок действия сертификата о соответствии по 03.06.2018 ООО «Центр по сертификации стандартизации и систем качества электро-машиностроительной продукции» 141400 Химки Московской области, ул. Ленинградская, 29 Сертификаты о соответствии хранятся по адресу: ООО «Роберт Бош» ул. Акад. Королева, 13, стр. 5 Россия, 129515, Москва Дата изготовления указана на последней странице облож- ки Руководства. Контактная информация относительно импортера содер- жится на упаковке. A csavarozóbetét tartó felszerelése/leszerelése

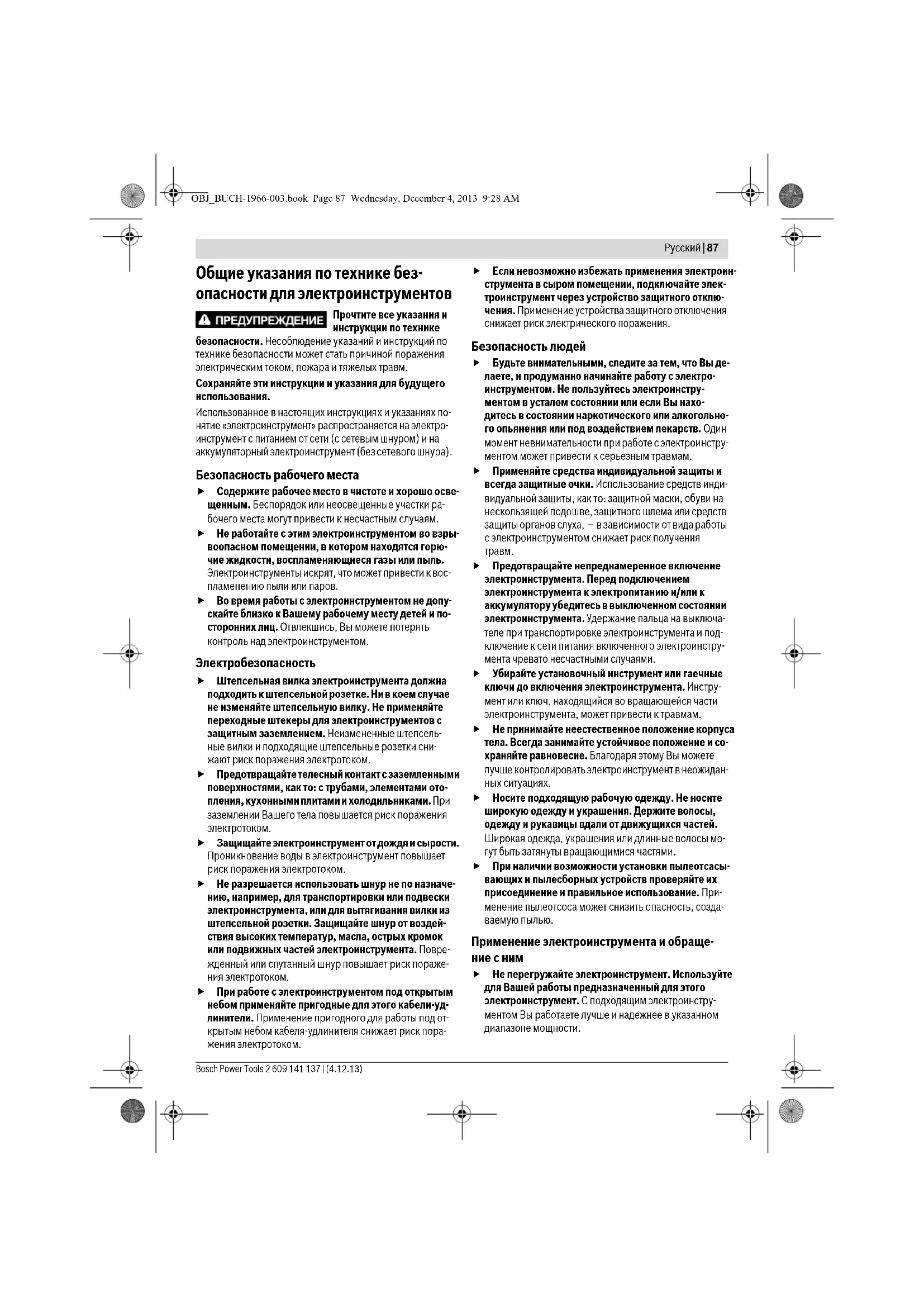

Tartozék kiválasztása – 163 A tevékenység célja Ábra Oldal OBJ_BUCH-1966-003.book Page 86 Wednesday, December 4, 2013 9:28 AMРусский | 87 Bosch Power Tools 2 609 141 137 | (4.12.13) Общие указания по технике без- опасности для электроинструментов Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях по- нятие «электроинструмент» распространяется на электро- инструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура). Безопасность рабочего места Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. Не работайте с этим электроинструментом во взры- воопасном помещении, в котором находятся горю- чие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к вос- пламенению пыли или паров. Во время работы с электроинструментом не допу- скайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. Электробезопасность Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсель- ные вилки и подходящие штепсельные розетки сни- жают риск поражения электротоком. Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами ото- пления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком. Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком. Не разрешается использовать шнур не по назначе- нию, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защищайте шнур от воздей- ствия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Повре- жденный или спутанный шнур повышает риск пораже- ния электротоком. При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-уд- линители. Применение пригодного для работы под от- крытым небом кабеля-удлинителя снижает риск пора- жения электротоком. Если невозможно избежать применения электроин- струмента в сыром помещении, подключайте элек- троинструмент через устройство защитного отклю- чения. Применение устройства защитного отключения снижает риск электрического поражения. Безопасность людей Будьте внимательными, следите за тем, что Вы де- лаете, и продуманно начинайте работу с электро- инструментом. Не пользуйтесь электроинстру- ментом в усталом состоянии или если Вы нахо- дитесь в состоянии наркотического или алкогольно- го опьянения или под воздействием лекарств. Один момент невнимательности при работе с электроинстру- ментом может привести к серьезным травмам. Применяйте средства индивидуальной защиты и всегда защитные очки. Использование средств инди- видуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, – в зависимости от вида работы с электроинструментом снижает риск получения

Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Удержание пальца на выключа- теле при транспортировке электроинструмента и под- ключение к сети питания включенного электроинстру- мента чревато несчастными случаями. Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и со- храняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожидан- ных ситуациях. Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей. Широкая одежда, украшения или длинные волосы мо- гут быть затянуты вращающимися частями. При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. Применение электроинструмента и обраще-

Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинстру- ментом Вы работаете лучше и надежнее в указанном диапазоне мощности. OBJ_BUCH-1966-003.book Page 87 Wednesday, December 4, 2013 9:28 AM88 | Русский 2 609 141 137 | (4.12.13) Bosch Power Tools Не работайте с электроинструментом при неисправ- ном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и дол- жен быть отремонтирован. До начала наладки электроинструмента, перед за- меной принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предос- торожности предотвращает непреднамеренное вклю- чение электроинструмента. Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электро- инструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электро- инструменты опасны в руках неопытных лиц. Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движу- щихся частей электроинструмента, отсутствие поло- мок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные ча- сти должны быть отремонтированы до использова- ния электроинструмента. Плохое обслуживание элек- троинструментов является причиной большого числа несчастных случаев. Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие ин- струменты с острыми режущими кромками реже закли- ниваются и их легче вести. Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоя- щими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям. Применение и обслуживание аккумуляторно- го инструмента Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуля-

Применяйте в электроинструментах только предус- мотренные для этого аккумуляторы. Использование других аккумуляторов может привести к травмам и по- жарной опасности. Защищайте неиспользуемый аккумулятор от канце- лярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, кото- рые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или

При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь за помо- щью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. Указания по технике безопасности для электродрелей и шуруповертов Используйте прилагающиеся к электроинструменту дополнительные рукоятки. Потеря контроля может иметь своим следствием телесные повреждения. При выполнении работ, при которых рабочий ин- струмент или шуруп может задеть скрытую электро- проводку, держите электроинструмент за изолиро- ванные ручки. Контакт с находящейся под напряжени- ем проводкой может заряжать металлические части электроинструмента и приводить к удару электриче- ским током. Применяйте соответствующие металлоискатели для нахождения скрытых систем электро-, газо- и водоснабжения или обращайтесь за справкой в местное предприятие коммунального снабжения. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопрово- да может привести к взрыву. Повреждение водопрово- да ведет к нанесению материального ущерба. При заклинивании рабочего инструмента немедлен- но выключайте электроинструмент. Будьте готовы к высоким реакционным моментам, которые ведут к обратному удару. Рабочий инструмент заедает: – при перегрузке электроинструмента или – при перекашивании обрабатываемой детали. Держите крепко электроинструмент в руках. При за- винчивании и отвинчивании винтов/шурупов могут кратковременно возникать высокие обратные момен-

Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке. Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к поте- ре контроля над электроинструментом. Не вскрывайте аккумулятор. При этом возникает опа- сность короткого замыкания. Защищайте аккумуляторную батарею от вы- соких температур, напр., от длительного на- гревания на солнце, от огня, воды и влаги. Су- ществует опасность взрыва. OBJ_BUCH-1966-003.book Page 88 Wednesday, December 4, 2013 9:28 AMРусский | 89 Bosch Power Tools 2 609 141 137 | (4.12.13) При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жа- лоб обратитесь к врачу. Газы могут вызвать раздра- жение дыхательных путей. Используйте аккумулятор только совместно с Ва- шим электроинструментом фирмы Bosch. Только так аккумулятор защищен от опасной перегрузки. Острыми предметами, как напр., гвоздем или от- верткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это мо- жет привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву ак- кумуляторной батареи. Другие указания по технике безопасности и по работе Пыль таких материалов, как, напр., свинцовосодер- жащие лакокрасочные покрытия, некоторые виды древесины, минералов и металла, может нанести вред Вашему здоровью и вызвать аллергические реакции, заболевания дыхательных путей и/или рак. Поручайте обработку содержащего асбест мате- риала только специалистам. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной ма- ской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписа- ния для обрабатываемых материалов. Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться. Аккумуляторная батарея поставляется частично за- ряженной. В целях реализации полной емкости ак- кумуляторной батареи ее необходимо полностью зарядить в зарядном устройстве перед первой эк- сплуатацией. До начала работ по техобслуживанию, смене ин- струмента и т.д., а также при транспортировке элек- троинструмента установите переключатель направ- ления вращения в среднее положение. При непред- намеренном включении выключателя возникает опа- сность травмирования. Прочитайте руководство по эксплуатации зарядно- го устройства. Устанавливайте электроинструмент на шуруп толь- ко в выключенном состоянии. Вращающиеся рабо- чие инструменты могут соскользнуть. Переключайте переключатель передач только при остановленном электроинструменте. Переключайте переключатель передач всегда до упора. Иначе возможно повреждение электроинстру-

Если переключатель передач не перемещается до упора, слегка покрутите патрон (GSR 10,8 V-EC). Индикатор заряженности аккумуляторной батареи, со- стоящий из 3 зеленых светодиодов, при наполовину или полностью нажатом выключателе отображ

протяжении нескольких секунд уровень заряженности аккумуляторной батареи. В целях экономии электроэнергии включайте электро- инструмент только тогда, когда Вы собираетесь рабо- тать с ним.

Следующие символы помогут Вам при чтении и понима- нии руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов помо- жет Вам правильнее и надежнее работать с электроин- струментом. СИД Емкость Непрерывный свет 3 зеленых светодиодов ≥ 2/3 Непрерывный свет 2 зеленых светодиодов ≥1/3 Непрерывный свет 1 зеленого светодиода < 1/3 Мигание 1 зеленого светодиода

Символ Значение GSR 10,8 V-EC/GSR 10,8 V-EC HX: Аккумуляторный шуруповерт участок, обозначенный серым цве- том: рукоятка (с изолированной поверхностью)

Ознакомьтесь со всеми указаниями по технике безопасности и инструкци-

Перед любыми манипуляциями с электроинструментом извлекайте аккумуляторную батарею Носите средства защиты слуха. Направление движения Направление реакции Правое/левое направление вращения OBJ_BUCH-1966-003.book Page 89 Wednesday, December 4, 2013 9:28 AM90 | Русский 2 609 141 137 | (4.12.13) Bosch Power Tools Комплект поставки Аккумуляторный шуруповерт. Аккумуляторная батарея, сменный рабочий инструмент и прочие изображенные или описанные принадлежности не входят в стандартный комплект поставки. Полный набор принадлежностей Вы найдете в нашем ас- сортименте принадлежностей. Применение по назначению Электроинструмент предназначен для завинчивания и от- винчивания винтов, а также для сверления в древесине, металле, керамике и пластмассе. Лампочка на электроинструменте предназначена для под- светки непосредственной зоны работы, она не пригодна для освещения помещения в доме. Технические данные Технические данные электроинструмента приведены в та- блице на стр. 157. Заявление о соответствии Мы заявляем под нашу единоличную ответственность, что описанный в разделе «Tехнические данные» продукт от- вечает следующим нормам и нормативным документам: EN 60745 в соответствии с положениями директив 2009/125/EС (Распоряжение 1194/2012), 2011/65/EU, 2004/108/EС, 2006/42/EС. Техническая документация (2006/42/EС): Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Данные по шуму и вибрации Измеренные значения для электроинструмента приведе- ны в таблице на стр. 157. Суммарные величины шума и вибрации (векторная сумма трех направлений) определены в соответствии с EN 60745. Указанный в этих инструкциях уровень вибрации опреде- лен в соответствии со стандартизованной методикой из- мерений, прописанной в EN 60745, и может использо- ваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагруз-

Низкое число оборотов Высокое число оборотов

Индикатор заряда аккумуляторной ба-

U Номинальное напряжение

1 Число оборотов холостого хода (1-я передача)

2 Число оборотов холостого хода (2-я передача) MМакс. крутящий момент согласно ISO 5393

Ø Диаметр сверла, макс. Ø Диаметр винтов, макс.

Диапазон зажима сверлильного па-

Вес согласно EPTA-Procedure 01/2003

• Значение зависит от используемого аккумуляторного блока

Уровень звуковой мощности

Уровень звукового давления K Погрешность

Суммарное значение вибрации Символ Значение Аккумулятор GSR 10,8 V-EC

Допустимая температу- ра окружающей среды – при зарядке – при эксплуатации* – при хранении

• ограниченная мощность при температуре <0 °C Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1966-003.book Page 90 Wednesday, December 4, 2013 9:28 AMРусский | 91 Bosch Power Tools 2 609 141 137 | (4.12.13) Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ, с раз- личными принадлежностями, с применением сменных ра- бочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предпи- саниям, то уровень вибрации может быть иным. Это может значительно повысить вибрационную нагрузку в течение всей продолжительности работы. Для точной оценки вибрационной нагрузки в течение опре- деленного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить на- грузку от вибрации в расчете на полное рабочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, ор- ганизация технологических процессов. Монтаж и эксплуатация Техобслуживание и очистка Для обеспечения качественной и безопасной рабо- ты следует постоянно содержать электроинстру- мент и вентиляционные щели в чистоте. Каждый раз после работы очищайте рабочий инструмент, патрон и вентиляционные щели электроинструмента, а также вентиляционные щели аккумуляторной батареи. Сервис и консультирование на пред- мет использования продукции Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запча- стям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по завод- ской табличке электроинструмента. Для региона: Россия, Беларусь, Казахстан Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изгото- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

ООО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента ул. Академика Королева, стр. 13/5 129515, Москва

Тел.: 8 800 100 8007 E-Mail: pt-service.ru@bosch.com Полную информацию о расположении сервисных цен- тров Вы можете получить на официальном сайте www.bosch-pt.ru либо по телефону справочно-сервисной службы Bosch 8-800-100-8007 (звонок бесплатный). Действие Рисунок Страница Извлечение аккумулятора

Установка аккумулятора

Монтаж рабочего инструмента 3 158–159 Установка направления вращения

Установка крутящего момента

Выбор положения сверления

Механический выбор передачи

Установка/снятие держателя бит

Монтаж/демонтаж крючка для ремня и держателя бит

Монтаж/демонтаж цветной клипсы

Включение/выключение

Проверка степени заряженности аккумуляторной батареи

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

ТОО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента

пр. Райымбека 169/1 уг. ул. Коммунальная Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Официальный сайт: www.bosch.kz; www.bosch-pt.kz Транспортировка На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспорти- ровки опасных грузов. Аккумуляторные батареи могут пе- ревозиться самим пользователем автомобильным тран- спортом без необходимости соблюдения дополнительных

При перевозке с привлечением третьих лиц (напр.: само- летом или транспортным экспедитором) необходимо со- блюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповре- жденным корпусом. Заклейте открытые контакты и упа- куйте аккумуляторную батарею так, чтобы она не переме- щалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнитель- ные национальные предписания.

Электроинструменты, аккумуляторные батареи, принадлежности и упаковку нужно сдавать на эко- логически чистую рекуперацию. Не выбрасывайте электроинструменты и аккумуляторные батареи/батарейки в бытовой мусор! Только для стран-членовЕС: В соответствии с европейской директи- вой 2012/19/EU отслужившие электро- инструменты и в соответствии с европей- ской директивой 2006/66/ЕС повре- жденные либо использованные аккуму- ляторы/батарейки нужно собирать от- дельно и сдавать на экологически чистую рекуперацию. Возможны изменения.
