РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSH 7 VC Professional BOSCH

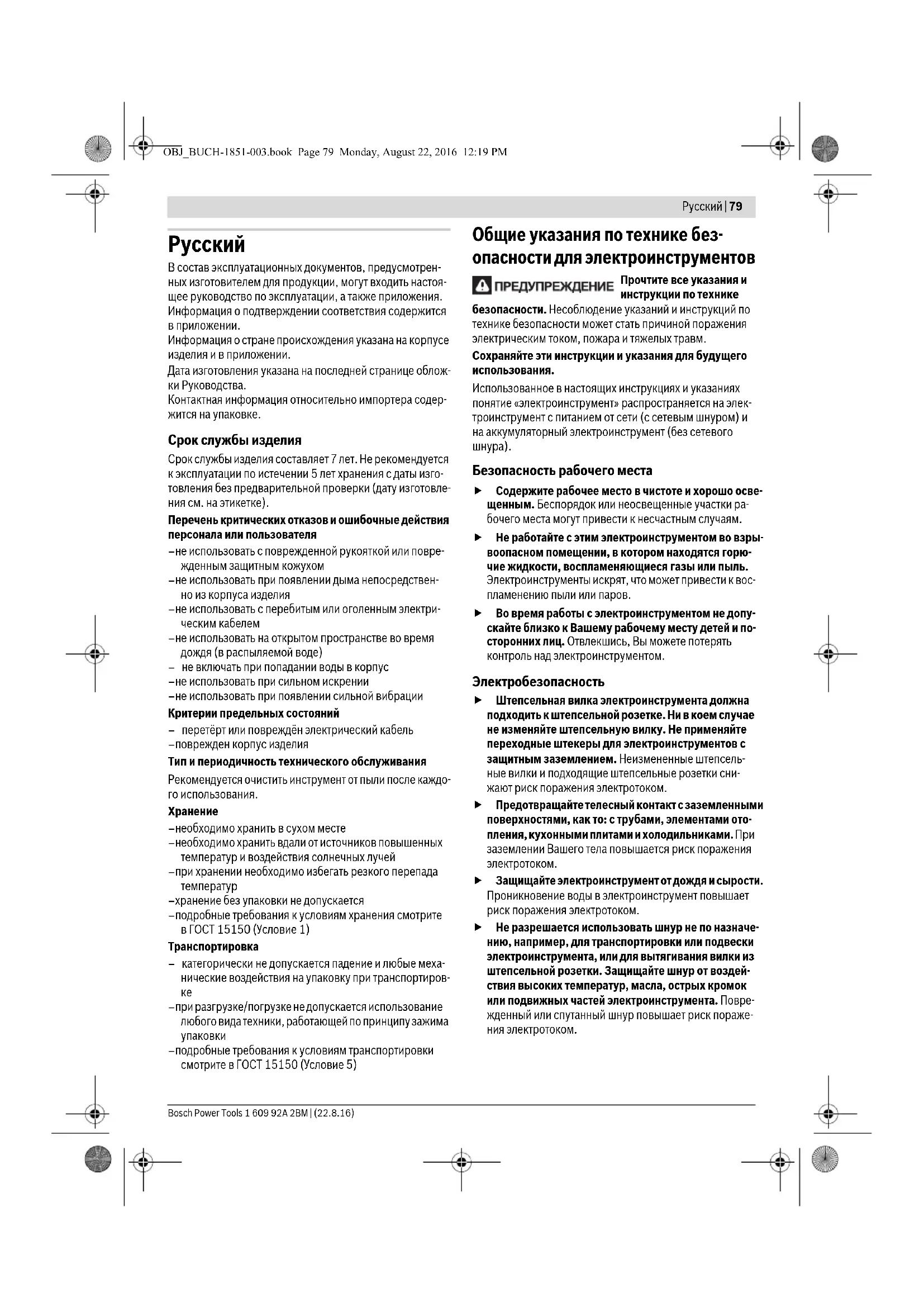

В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице облож- ки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изго- товления без предварительной проверки (дату изготовле- ния см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или повре- жденным защитным кожухом – не использовать при появлении дыма непосредствен- но из корпуса изделия – не использовать с перебитым или оголенным электри- ческим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждо- го использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспортиров-

– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима

– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Общие указания по технике без- опасности для электроинструментов Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на элек- троинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого

Безопасность рабочего места Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. Не работайте с этим электроинструментом во взры- воопасном помещении, в котором находятся горю- чие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к вос- пламенению пыли или паров. Во время работы с электроинструментом не допу- скайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. Электробезопасность Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсель- ные вилки и подходящие штепсельные розетки сни- жают риск поражения электротоком. Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами ото- пления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком. Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком. Не разрешается использовать шнур не по назначе- нию, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защищайте шнур от воздей- ствия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Повре- жденный или спутанный шнур повышает риск пораже- ния электротоком. OBJ_BUCH-1851-003.book Page 79 Monday, August 22, 2016 12:19 PM80 | Русский 1 609 92A 2BM | (22.8.16) Bosch Power Tools При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-уд- линители. Применение пригодного для работы под от- крытым небом кабеля-удлинителя снижает риск пора- жения электротоком. Если невозможно избежать применения электроин- струмента в сыром помещении, подключайте элек- троинструмент через устройство защитного отклю- чения. Применение устройства защитного отключения снижает риск электрического поражения. Безопасность людей Будьте внимательными, следите за тем, что Вы делаете, и продуманно начинайте работу с электро- инструментом. Не пользуйтесь электроинструмен- том в усталом состоянии или если Вы находитесь в состоянии наркотического или алкогольного опья- нения или под воздействием лекарств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам. Применяйте средства индивидуальной защиты и всегда защитные очки. Использование средств инди- видуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, – в зависимости от вида работы с электроинструментом снижает риск получения

Предотвращайте непреднамеренное включение электроинструмента. Перед подключением элек- троинструмента к электропитанию и/или к аккуму- лятору убедитесь в выключенном состоянии элек- троинструмента. Удержание пальца на выключателе при транспортировке электроинструмента и подключе- ние к сети питания включенного электроинструмента чревато несчастными случаями. Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и со- храняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожидан- ных ситуациях. Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей. Широкая одежда, украшения или длинные волосы могут быть затянуты вращающимися частями. При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. ВНИМАНИЕ! В случае возникновения перебоя в ра- боте электроинструмента вследствие полного или частичного прекращения энергоснабжения или по- вреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убе- дившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедини- те съёмный аккумулятор. Этим предотвращается не- контролируемый повторный запуск. Применение электроинструмента и обращение с ним Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинстру- ментом Вы работаете лучше и надежнее в указанном диапазоне мощности. Не работайте с электроинструментом при неисправ- ном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и дол- жен быть отремонтирован. До начала наладки электроинструмента, перед за- меной принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предос- торожности предотвращает непреднамеренное вклю- чение электроинструмента. Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электро- инструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электро- инструменты опасны в руках неопытных лиц. Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движу- щихся частей электроинструмента, отсутствие поло- мок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные ча- сти должны быть отремонтированы до использова- ния электроинструмента. Плохое обслуживание элек- троинструментов является причиной большого числа несчастных случаев. Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие ин- струменты с острыми режущими кромками реже закли- ниваются и их легче вести. Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоя- щими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.

Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. OBJ_BUCH-1851-003.book Page 80 Monday, August 22, 2016 12:19 PMРусский | 81 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Указания по технике безопасности для перфораторов Применяйте средства защиты органов слуха. Воз- действие шума может привести к потере слуха. Пользуйтесь дополнительными рукоятками, входя- щими в объем поставки электроинструмента. Потеря контроля может привести к телесным повреждениям. При выполнении работ, при которых рабочий ин- струмент может задеть скрытую электропроводку или собственный сетевой кабель, держите электро- инструмент за изолированные ручки. Контакт с про- водкой под напряжением может привести к попаданию под напряжение металлических частей электроинстру- мента и к поражению электротоком. Другие указания по технике безопасности и по работе Применяйте соответствующие металлоискатели для нахождения скрытых систем электро-, газо- и водоснабжения или обращайтесь за справкой в местное предприятие коммунального снабжения. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопрово- да может привести к взрыву. Повреждение водопрово- да ведет к нанесению материального ущерба. Примите во внимание напряжение в сети! Напряже- ние источника питания должно соответствовать дан- ным на заводской табличке электроинструмента. Крепко зажмите дополнительную рукоятку, во вре- мя работы крепко держите электроинструмент дву- мя руками и следите за стойким положением корпу- са тела. Двумя руками Вы работаете более надежно с электроинструментом. Установка рабочего инструмента SDS-max: Проверь- те фиксацию попыткой вытянуть рабочий инструмент. При повреждении колпачка для защиты от пыли его необходимо немедленно заменить. Колпачок для за- щиты от пыли предотвращает проникновение образую- щейся при сверлении пыли в патрон. При установке ра- бочего инструмента следите за тем, чтобы не повредить колпачок для защиты от пыли. Пыль таких материалов, как, напр., свинцовосодер- жащие лакокрасочные покрытия, некоторые виды древесины, минералов и металла, может нанести вред Вашему здоровью и вызвать аллергические реакции, заболевания дыхательных путей и/или рак. Поручайте обработку содержащего асбест мате- риала только специалистам. – По возможности используйте пригодный для мате- риала пылеотсос. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной ма- ской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписа- ния для обрабатываемых материалов. В целях экономии электроэнергии включайте электро- инструмент только тогда, когда Вы собираетесь рабо- тать с ним. Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к поте- ре контроля над электроинструментом. Защита от непреднамеренного запуска Защита от непреднамеренного запуска предотвращает в режиме долбления неконтролированный запуск электроинструмента после перебоев с электроснабже-

– Для повторного включения переведите выключа- тель в выключенное положение и снова включите электроинструмент.

Следующие символы помогут Вам при чтении и понима- нии руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов помо- жет Вам правильнее и надежнее работать с электроин- струментом. Символ Значение GSH 7 VC: Отбойный молоток участок, обозначенный серым цве- том: рукоятка (с изолированной по- верхностью)

Ознакомьтесь со всеми указаниями по технике безопасности и инструк-

Перед любыми работами с электро- инструментом вытаскивайте штеп- сель из розетки Надевайте защитные рукавицы Носите средства защиты слуха. Одевайте защитные очки Направление движения Направление реакции OBJ_BUCH-1851-003.book Page 81 Monday, August 22, 2016 12:19 PM82 | Русский 1 609 92A 2BM | (22.8.16) Bosch Power Tools Комплект поставки Отбойный молоток, дополнительная рукоятка. Рабочий инструмент и прочие изображенные или описан- ные принадлежности не входят в стандартный комплект

Полный набор принадлежностей Вы найдете в нашем ас- сортименте принадлежностей. Применение по назначению Электроинструмент предназначен для долбежных работ в бетоне, кирпичной кладке и природном камне и асфальте. Технические данные Технические данные электроинструмента приведены в та- блице на стр. 145. Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в спе- цифическом для страны исполнении инструмента воз- можны иные параметры. Данные по шуму и вибрации Измеренные значения для электроинструмента приведе- ны в таблице на стр. 145. Значения звуковой эмиссии определены в соответствии с EN 60745-2-6. Суммарная вибрация a

(векторная сумма трех направ- лений) и погрешность K определены в соответствии с EN 60745-2-6. Указанный в этих инструкциях уровень вибрации опреде- лен в соответствии со стандартизованной методикой из- мерений, прописанной в EN 60745, и может использо- ваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагруз-

Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ, с раз- личными принадлежностями, с применением сменных ра- бочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предпи- саниям, то уровень вибрации может быть иным. Это может значительно повысить вибрационную нагрузку в течение всей продолжительности работы. Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значитель- но сократить нагрузку от вибрации в расчете на полное ра- бочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, ор- ганизация технологических процессов. Следующее действие Запрещенное действие

Фиксация выключателя Разблокировка выключателя Низкое число оборотов/ударов Высокое число оборотов/ударов

Смажьте конец рабочего инструмен- та, которым он вставляется в патрон, небольшим количеством смазки Сервисный индикатор

Ном. потребляемая мощность E Сила одиночного удара в соответст- вии с EPTA-Procedure 05/2009

Число ударов Защита от непреднамеренного запу-

Kирпичная кладка Вес согласно EPTA-Procedure 01:2014 Класс защиты

Уровень звуковой мощности

Уровень звукового давления

Суммарное значение вибрации K Погрешность Символ Значение OBJ_BUCH-1851-003.book Page 82 Monday, August 22, 2016 12:19 PMРусский | 83 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Монтаж и эксплуатация В нижеследующей таблице указаны действия по монтажу и эксплуатации электроинструмента. Указания по выполнению действий показаны на указанном рисунке. В зависимости от применения необходимы различные комбинации указаний. Соблюдайте указания по технике безопасности. Техобслуживание и очистка Для обеспечения качественной и безопасной рабо- ты следует постоянно содержать электроинстру- мент и вентиляционные щели в чистоте. Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch. Сервисный индикатор (см. рис. 7, стр.148) При работе с изношенными угольными щетками электро- инструмент автоматически выключается. Об износе угольных щеток свидетельствует мигание сервисного ин- дикатора , которое начинается прибл. за 8 часов до авто- матического выключения. Для технического обслужива- ния электроинструмент необходимо передать в серви- сную службу. Адреса приведены в разделе «Сервис и кон- сультирование на предмет использования продукции». Если сервисный индикатор мигает с регулярной частотой, это значит, что электроинструмент вышел из строя. В этом случае больше не пользуйтесь электроинструментом и не- медленно отправьте его в сервисную мастерскую. Сервис и консультирование на предмет использования продукции Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запча- стям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по завод- ской табличке изделия. Действие Рисунок Примите во внимание Страница Установка рабочего инструмента SDS-max

Извлечение рабочего инстру- мента SDS-max

Изменение положения резца (Vario-Lock)

Регулировка дополнительной

Включение/выключение

Установка числа ударов

Показания сервисного

OBJ_BUCH-1851-003.book Page 83 Monday, August 22, 2016 12:19 PM84 | Русский 1 609 92A 2BM | (22.8.16) Bosch Power Tools Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изгото- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл.

Тел.: 8 800 100 8007 (звонок по России бесплатный) E-Mail: info.powertools@ru.bosch.com Полную и актуальную информацию о расположении сер- висных центров и приёмных пунктов Вы можете получить: – на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

Центр консультирования и приема претензий ТОО «Роберт Бош» (Robert Bosch)

Республика Казахстан

ул. Муратбаева, д.180 БЦ «Гермес», 7й этаж Тел.: +7 (727) 331 31 00 Факс: +7 (727) 233 07 87 E-Mail: ptka@bosch.com Полную и актуальную информацию о расположении сер- висных центров и приемных пунктов Вы можете получить на официальном сайте: www.bosch-professional.kz

Отслужившие свой срок электроинструменты, принад- лежности и упаковку следует сдавать на экологически чи- стую рекуперацию отходов. Не выбрасывайте электроинструменты в бытовой мусор! Только для стран-членов ЕС: В соответствии с европейской директивой 2012/19/EU об отработанных электриче- ских и электронных приборах и ее претво- рением в национальное законодательство отслужившие электрические и электрон- ные приборы нужно собирать отдельно и сдавать на экологически чистую рекупе-
