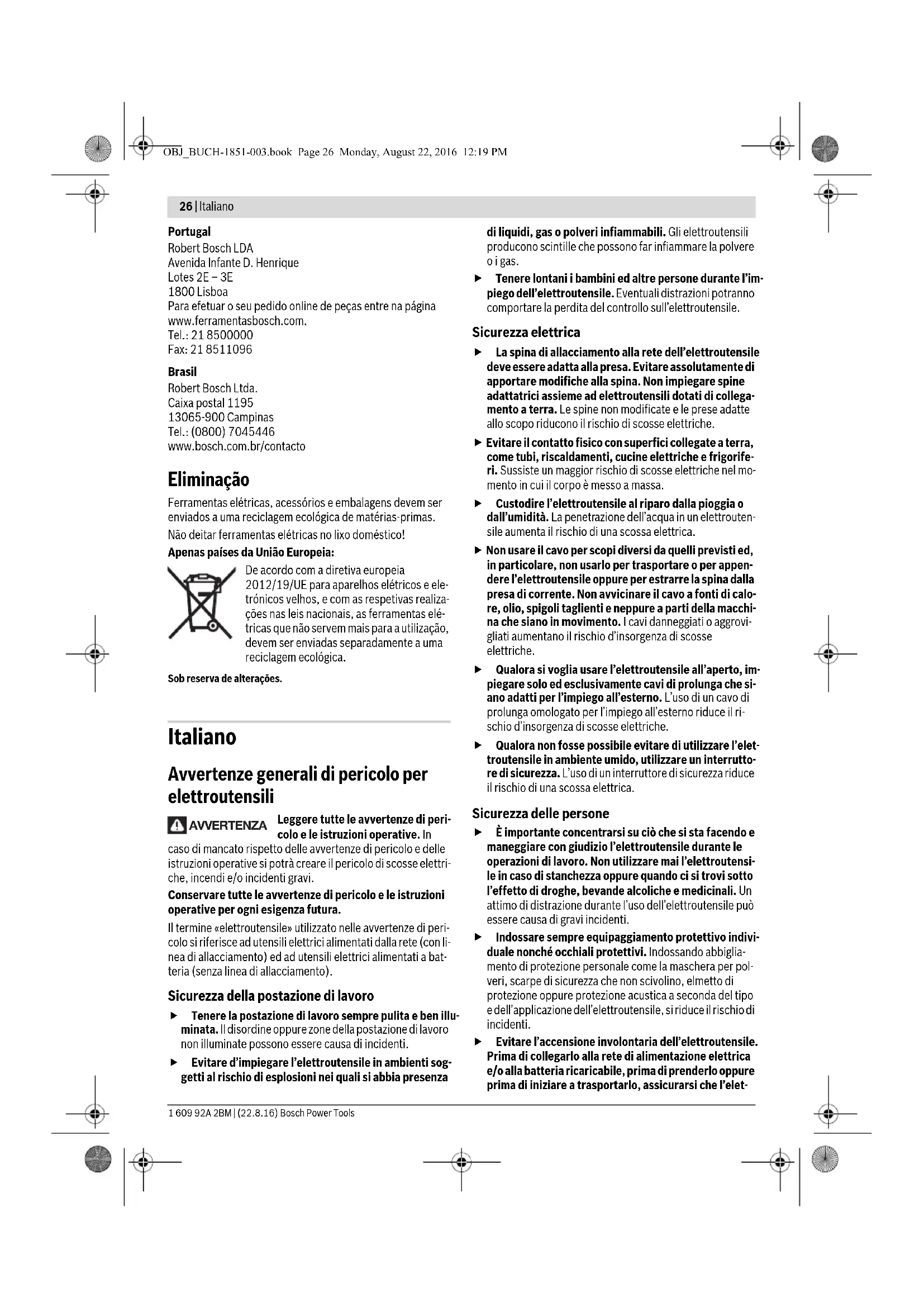

OBJ_BUCH-1851-003.book Page 25 Monday, August 22, 2016 12:19 PM26 | Italiano 1 609 92A 2BM | (22.8.16) Bosch Power Tools Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! Apenas países da União Europeia: De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e ele- trónicos velhos, e com as respetivas realiza- ções nas leis nacionais, as ferramentas elé- tricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. Italiano Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di peri- colo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collega- mento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife- ri. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrouten- sile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appen- dere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calo- re, olio, spigoli taglienti e neppure a parti della macchi- na che siano in movimento. I cavi danneggiati o aggrovi- gliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, im- piegare solo ed esclusivamente cavi di prolunga che si- ano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il ri- schio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in ambiente umido, utilizzare un interrutto- re di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensi- le in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- AVVERTENZA OBJ_BUCH-1851-003.book Page 26 Monday, August 22, 2016 12:19 PMItaliano | 27 Bosch Power Tools 1 609 92A 2BM | (22.8.16) troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per martelli Portare cuffie di protezione. L’effetto del rumore può provocare la perdita dell’udito. Utilizzare le impugnature supplementari, se sono forni- te in dotazione con l’elettroutensile. La perdita di con- trollo sull’elettroutensile può comportare il pericolo di inci- denti. Tenere l’elettroutensile per le superfici isolate dell’im- pugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il cavo di alimentazione dell’elettroutensile stesso. Il contatto con un cavo sotto tensione può trasmettere la tensione anche alle parti me- talliche dell’elettroutensile, causando una scossa elettrica. Ulteriori indicazioni di sicurezza ed istruzioni operative Al fine di rilevare linee di alimentazione nascoste, uti- lizzare adatte apparecchiature di ricerca oppure rivol- gersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri- colo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati indicati sulla targhetta di identificazione dell’elettrou- tensile. Serrare bene l’impugnatura supplementare, durante il lavoro tenere saldamente l’elettroutensile con entram- be le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe le mani. Inserimento dell’utensile max SDS: Controllare il bloc- caggio tirando l’accessorio. Fare sostituire immediatamente una protezione anti- polvere danneggiata. La protezione antipolvere impedi- sce ampiamente la penetrazione della polvere di foratura nel mandrino portautensile durante il funzionamento. Ap- OBJ_BUCH-1851-003.book Page 27 Monday, August 22, 2016 12:19 PM28 | Italiano 1 609 92A 2BM | (22.8.16) Bosch Power Tools plicando l’accessorio prestare attenzione a non danneggia- re la protezione antipolvere. Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono esse- re dannose per la salute e possono causare reazioni al- lergiche, malattie delle vie respiratorie e/o cancro. Ma- teriale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere per una buona aerazione del posto di lavo- ro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i mate- riali da lavorare. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. Prima di posare l’elettroutensile, attendere sempre fi- no a quando si sarà fermato completamente. L’accesso- rio può incepparsi e comportare la perdita di controllo dell’elettroutensile. Protezione contro un riavviamento involontario La protezione contro un riavviamento involontario impedi- sce nel funzionamento scalpellatura l’avviamento incon- trollato dell’elettroutensile dopo un’interruzione dell’ali- mentazione di corrente. – Per la ripresa dell’esercizio rimettere l’interruttore di avvio/arresto sulla posizione di spento e riaccendere l’elettroutensile. Simboli I simboli sotto indicati sono necessari alla lettura ed alla com- prensione delle istruzioni d’uso. È importante conoscere be- ne i simboli ed il rispettivo significato. Un’interpretazione cor- retta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’elettroutensile. Simbolo Significato GSH 7 VC: Martello picconatore area marcata in grigio: impugnatura (superficie di presa isolata) Codice prodotto Leggere tutte le avvertenze di pericolo e le istruzioni operative Prima di tutti gli interventi all’elettrou- tensile staccare la spina dalla presa di corrente Mettere i guanti di protezione Portare protezione per l’udito. Indossare occhiali protettivi Direzione di movimento Direzione di reazione Prossima operazione Operazione vietata Scalpellatura Vario-Lock Accensione Spegnimento Bloccare l’interruttore di avvio/arresto Sbloccare interruttore di avvio/arresto Numero di giri/numero di colpi basso Numero di giri/numero di colpi alto Mandrino portautensile Ingrassare leggermente l’estremità da inserire dell’accessorio Spia di servizio

Potenza nominale assorbita E Forza colpo singolo corrispondente alla EPTA-Procedure 05/2009

Frequenza colpi Simbolo Significato OBJ_BUCH-1851-003.book Page 28 Monday, August 22, 2016 12:19 PMItaliano | 29 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Volume di fornitura Martello picconatore, impugnatura supplementare. Utensile ed altri accessori illustrati o descritti non fanno parte del volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma ac- cessori. Uso conforme alle norme L’elettroutensile è ideale per lavori di scalpellatura nel calce- struzzo, nella muratura, nella roccia naturale e nell’asfalto. Dati tecnici I dati tecnici del prodotto sono indicati nella tabella a pagina

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di im- piego, questi dati possono variare. Informazioni sulla rumorosità e sulla vibrazione I valori di misura del prodotto sono indicati nella tabella a pa- gina 145. Valori di emissione acustica rilevati conformemente a EN 60745-2-6. Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60745-2-6. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il li- vello di vibrazioni può differire. Questo può aumentare sensi- bilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Montaggio ed uso La tabella che segue illustra gli scopi delle operazioni per il montaggio ed il funzionamento dell’elettroutensile. Le istruzioni degli scopi delle operazioni vengono illustrate nella figura indicata. A seconda del tipo dell’impiego sono necessarie combinazioni dif- ferenti delle istruzioni. Osservare le indicazioni di sicurezza. Protezione contro un riavviamento in- volontario Calcestruzzo Muratura Peso in funzione della EPTA-Procedure 01:2014 Classe di sicurezza

Livello di potenza sonora

Livello di pressione acustica

Valore complessivo delle oscillazioni K Insicurezza della misura Simbolo Significato Scopo dell’operazione Figura Osservare Pagina Inserimento dell’utensile max SDS

Rimozione dell’utensile max SDS

Modifica della posizione per scalpellatura (Vario-Lock)

OBJ_BUCH-1851-003.book Page 29 Monday, August 22, 2016 12:19 PM30 | Italiano 1 609 92A 2BM | (22.8.16) Bosch Power Tools Manutenzione e pulizia Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ven- tilazione. Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dalla Bosch oppure da un centro di assistenza clienti autorizzato per elet- troutensili Bosch per evitare pericoli per la sicurezza. Spia di servizio (vedi figura 7, pagina 148) Quando le spazzole di carbone sono usurate, l’elettroutensile si spegne automaticamente. Questa situazione viene segnala- ta ca. 8 ore prima quando la spia di servizio si accende oppu- re la spia luminosa tremola. Per le operazioni di manutenzione l’elettroutensile deve essere spedito al Centro di Assistenza Clienti. Per l’indirizzo, vedere paragrafo «Assistenza clienti e consulenza impieghi». Se l’indicazione Service lampeggia ad intervalli regolari signi- fica che l’elettroutensile è difettoso. In questo caso non conti- nuare ad utilizzare l’elettroutensile ed inviarlo subito al Centro di Assistenza Clienti. Assistenza clienti e consulenza impieghi Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto. Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa 2/A 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta- mente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag- gi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili dismessi tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere in- viati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Regolazione dell’impugnatura supplementare

Accensione/spegnimento

Regolazione della frequenza colpi

Osservare l’indicazione Service
