Tipo de produto	Furadeira
Marca	Bosch
Modelo	GBM 320 Professional
Alimentação	Rede, 230 V
Potência nominal absorvida	320 W
Potência máxima fornecida	160 W
Rotação em vazio	0-4200 rpm
Rotação nominal	0-1500 rpm
Reversibilidade	Sim (direita/esquerda)
Mandril	Com chave, faixa 0,5-6,5 mm
Diâmetro máximo de perfuração (aço)	6,5 mm
Diâmetro máximo de perfuração (madeira)	13 mm
Diâmetro máximo de perfuração (alumínio)	6,5 mm
Peso (conforme EPTA 01:2014)	1,0 kg
Grau de proteção	II (dupla isolação)
Nível de pressão sonora	81 dB(A)
Nível de potência sonora	92 dB(A)
Vibrações (perfuração em metal)	2,5 m/s²
Vibrações (aperto)	2,5 m/s²
Funções principais	Perfuração em madeira, metal, cerâmica, plástico; aperto com reversibilidade
Manutenção e limpeza	Desconectar antes da manutenção; limpar as aberturas de ventilação; confiar reparo a um serviço autorizado Bosch
Segurança	Usar proteções (óculos, máscara, capacete); utilizar em superfície estável; respeitar os avisos
Peças sobressalentes e reparabilidade	Peças disponíveis através do serviço pós-venda Bosch; quebrar a ferramenta para reciclagem

Perguntas frequentes - GBM 320 Professional BOSCH

Como trocar o mandril da furadeira Bosch GBM 320?

A substituição do mandril deve ser confiada a uma estação de serviço autorizada Bosch, a menos que a ferramenta possua um travamento do eixo. Apertar o novo mandril a aproximadamente 25-30 Nm.

Qual é a velocidade máxima de rotação?

A rotação em vazio máxima é de 4.200 rpm. A rotação nominal é de 1.500 rpm.

Posso usar esta furadeira para apertar parafusos?

Sim, graças à reversibilidade e ao ajuste eletrônico da velocidade, ela também é adequada para apertar parafusos. Use um porta-ponta universal e pontas adequadas.

Como inverter o sentido de rotação?

Acione o seletor de sentido de rotação (4) somente quando a ferramenta estiver parada. Empurre-o totalmente para a esquerda para rotação direita (perfuração/aperto) ou para a direita para rotação esquerda (desaperto).

Qual é a potência da furadeira?

A potência nominal absorvida é de 320 W e a potência máxima fornecida é de 160 W.

Quais brocas usar para perfurar metal?

Use brocas HSS (aço rápido) bem afiadas e sem defeitos. A linha de acessórios Bosch oferece brocas de qualidade.

Como limpar a ferramenta elétrica?

Desconecte o plugue antes de qualquer limpeza. Mantenha sempre limpas a ferramenta e suas aberturas de ventilação para um funcionamento seguro e confiável.

Onde encontrar peças de reposição para a GBM 320?

As peças de reposição estão disponíveis junto ao serviço pós-venda Bosch. Informe o código de 10 dígitos que consta na etiqueta de identificação do produto. Consulte o site www.bosch-pt.com.

O que fazer se a ferramenta não ligar?

Verifique se o interruptor Liga/Desliga está pressionado e se o botão de travamento não está ativado. Certifique-se de que o plugue está corretamente conectado e que a tensão da rede corresponde a 230 V. Se o problema persistir, contate o serviço pós-venda Bosch.

Quais proteções de segurança usar?

Sempre usar proteção para os olhos (óculos de segurança). De acordo com a aplicação, use também uma máscara antipó (classe P2), um protetor auricular e luvas de proteção.

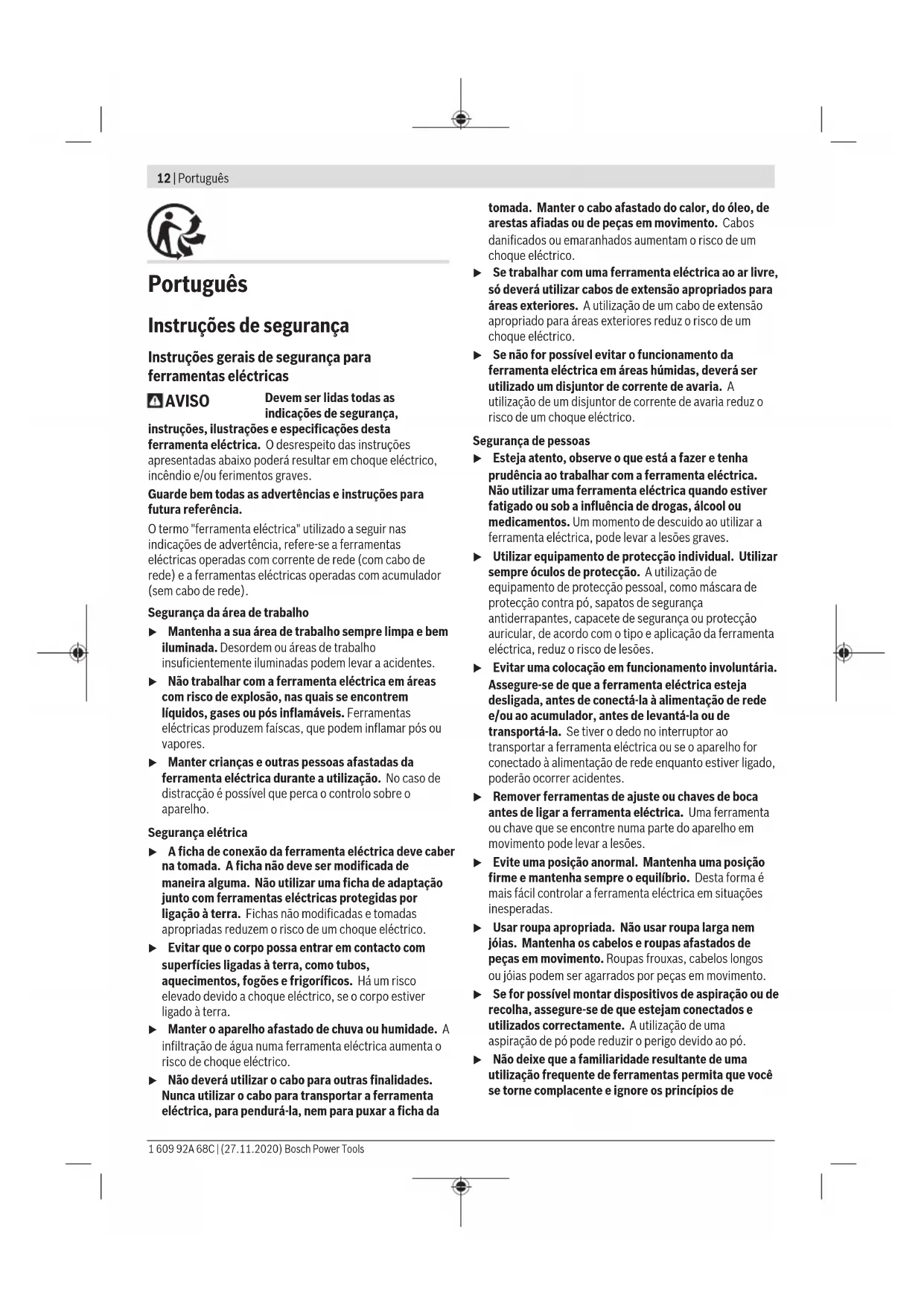

MANUAL DE UTILIZADOR GBM 320 Professional BOSCH

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação juntamente com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar a utilização da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. - Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. - Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. - Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de

segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas além das aplicações previstas pode levar a situações perigosas. Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para berbequins

Instruções de segurança para todas as operações

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte ou os elementos de fixação possam entrar em contacto com cabos escondidos ou com o próprio cabo. Se o acessório de corte ou os elementos de fixação entrarem em contacto com um cabo "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.

Instruções de segurança ao usar brocas longas

• Nunca opere a uma velocidade maior do que a velocidade máxima da broca. A velocidades mais altas, a broca pode fazer-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal. Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode fazer-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal.
• Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem fazer-se, causando rutura ou perda de controle, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de reação que pode dar origem a contragolpes. O acessório acoplável fica encravado se a ferramenta elétrica for sobrecarregada ou se ficar emperrada na peça a ser trabalhada. Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Utilize detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar

14 | Português

choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte dianteira do manual de instruções.

Utilização adequada

O aparelho é destinado para furar em madeira, metal, cerâmica e plástico. As ferramentas elétricas com regulação eletrónica e rotação à direita / esquerda são apropriadas para aparafusar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Bucha de coroa dentada (2) Tecla de fixação para o interruptor de ligar / desligar (3) Interruptor de ligar / desligar (4) Comutador do sentido de rotação (5) Punho (superfície do punho isolada) (6) Chave de buchas (7) Bit de aparafusamento a) (8) Porta-bits universal a)

a) Acessórios apresentados ou descrições não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Berbequim GBM 320 3601AA45..

Potência nominal observada W 320
Máx. potência de saía W 160
N° de rotações em vazio r.p.m. 0-4200
Número de rotações nominal r.p.m. 0-1500
Controlo das rotações
Rotação à direita / esquerda
Faixa de aperto da bucha mm 0,5-6,5
Ø max. de perfuração
- Aço mm 6,5
- Madeira mm 13
- Aluminio	mm 6,5
Peso conforme	kg 1,0
EPTA-Procedure 01:2014
Classe de proteção	#/#

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do País, os valores podem variar.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-1.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 81 dB(A); nível de potência sonora 92 dB(A). Incerteza K = 5 dB.

Utilizar proteção auditiva!

Valores totais de vibração a_h (somados vetores das três direções) e incerteza K determinada segundo EN 62841-2-1:

Furar metal: a_h = 2.5 m/s², K = 1.5 m/s²

Aparafusar: a_h = 2.5 m/s², K = 1.5 m/s²

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Eles são inadequados para uma estimativa provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

Para uma estimativa exata da emissão sonora e de vibrações, também devem ser considerados os períodos nos quais o aparelho está desligado ou em funcionamento, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o período completo de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

▷ Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Troca de ferramenta

Use luvas de proteção ao trocar de ferramenta. A bucha pode aquecer muito durante trabalhos prolongados.

Bucha de coroa dentada com travamento automático (ver figura A)

Abra a bucha de coroa dentada (1) rodando até a ferramenta poder ser inserida.

Introduza a ferramenta. Insira a chave de buchas (6) nos respectivos orifícios da bucha de coroa dentada (1) e aperte a ferramenta uniformemente.

Ferramenta de aparafusar (ver figura B)

Ao utilizar bits de aparafusamento (7), deve usar sempre um porta-bits universal (8). Só use bits de aparafusamento apropriados para o cabeçote de aparafusamento.

Trocar a bucha

No caso de ferramentas elétricas com bloqueio do veio da broca, o mandril de brocas tem de ser trocado por um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

A bucha tem de ser bem apertada com um binário de aperto de aprox. 25-30 Nm.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrarem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar em ignição facilmente.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V não podem ser operadas com 220 V.

Ajustar o sentido de rotação

• Acione o comutador do sentido de rotação (4) apenas com a ferramenta elétrica parada.

Com o comutador de sentido de rotação (4) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (3) isto no entanto não é possível.

Rotação à direita: Para fazer e apertar parafusos prima o comutador do sentido de rotação (4) completamente para a esquerda.

Rotação à esquerda: para soltar ou retirar os parafusos pressione o conversor do sentido de rotação (4) para quando ao batente.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar/desligar (3) e mantê-lo pressionado.

Para fixar o interruptor de ligar/desligar (3) pressionado, prima o botão de fixação (2).

Para desligar a ferramenta elétrica liberte o interruptor de ligar/desligar (3) ou, se este estiver bloqueado com o botão de fixação (2), pressione o interruptor de ligar/desligar (3) brevemente e depois liberte-o.

Ajustar o número de rotações

Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (3).

Uma leve pressão sobre o interruptor de ligar/desligar (3) proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n.º de rotações.

Instruções de trabalho

▹ Antes de todos os trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Após um longo período de tempo a trabalhar com um número de rotações reduzido, deverá deixar a ferramenta elétrica a funcionar aprox. 3 minutos com o número de rotações máximo em vazio para a arrefecer.

Ao furar metal utilize apenas brocas HSS afiadas e sem problemas (HSS = aço de corte rápido de alto rendimento). O programa de acessórios Bosch garantirá a qualidade adequada.

Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deverá furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso.

Manutenção e assistência técnica

Manutenção e limpeza

▹ Antes de todos os trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa característica do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: [phone] www.bosch.com.br/contato

Encontre o seu representante da assistência técnica em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados para uma reciclagem ecológica de matérias-primas.

Não deite ferramentas elétricas no lixo doméstico!
