Loại sản phẩm	Máy khoan
Thương hiệu	Bosch
Mẫu	GBM 320 Professional
Nguồn điện	Lưới điện, 230 V
Công suất tiêu thụ định mức	320 W
Công suất đầu ra tối đa	160 W
Tốc độ không tải	0-4200 vòng/phút
Tốc độ định mức	0-1500 vòng/phút
Đảo chiều	Có (phải/trái)
Mâm cặp	Có chìa, phạm vi 0,5-6,5 mm
Đường kính khoan tối đa (thép)	6,5 mm
Đường kính khoan tối đa (gỗ)	13 mm
Đường kính khoan tối đa (nhôm)	6,5 mm
Trọng lượng (theo EPTA 01:2014)	1,0 kg
Chỉ số bảo vệ	II (cách điện kép)
Mức áp suất âm thanh	81 dB(A)
Mức công suất âm thanh	92 dB(A)
Độ rung (khoan kim loại)	2,5 m/s²
Độ rung (vặn vít)	2,5 m/s²
Chức năng chính	Khoan gỗ, kim loại, gốm sứ, nhựa; vặn vít có đảo chiều
Bảo dưỡng và vệ sinh	Rút phích cắm trước khi bảo dưỡng; vệ sinh khe thông gió; giao sửa chữa cho trung tâm dịch vụ ủy quyền của Bosch
An toàn	Đeo bảo hộ (kính, khẩu trang, mũ bảo hộ); sử dụng trên bề mặt ổn định; tuân thủ cảnh báo
Phụ tùng và khả năng sửa chữa	Phụ tùng có sẵn qua dịch vụ hậu mãi của Bosch; bẻ vỡ dụng cụ để tái chế

Câu hỏi thường gặp - GBM 320 Professional BOSCH

Làm thế nào để thay mâm cặp của máy khoan Bosch GBM 320 ?

Việc thay thế mâm cặp phải được thực hiện bởi trạm dịch vụ ủy quyền của Bosch, trừ khi dụng cụ có khóa trục chính. Siết chặt mâm cặp mới ở khoảng 25-30 Nm.

Tốc độ quay tối đa là bao nhiêu ?

Tốc độ không tải tối đa là 4 200 vòng/phút. Tốc độ định mức là 1 500 vòng/phút.

Tôi có thể sử dụng máy khoan này để vặn vít không ?

Có, nhờ tính năng đảo chiều và điều chỉnh tốc độ điện tử, máy cũng thích hợp để vặn vít. Sử dụng đầu kẹp mũi vặn vít vạn năng và các mũi vặn phù hợp.

Làm thế nào để đảo chiều quay ?

Chỉ thao tác bộ chọn chiều quay (4) khi dụng cụ đã dừng. Đẩy nó hết cỡ sang trái để quay phải (khoan/vặn vít) hoặc sang phải để quay trái (tháo vít).

Công suất của máy khoan là bao nhiêu ?

Công suất tiêu thụ định mức là 320 W và công suất đầu ra tối đa là 160 W.

Nên sử dụng mũi khoan nào để khoan kim loại ?

Sử dụng mũi khoan HSS (thép tốc độ cao) được mài sắc và không có khuyết tật. Dòng phụ kiện Bosch cung cấp mũi khoan chất lượng.

Làm thế nào để vệ sinh dụng cụ điện cầm tay ?

Rút phích cắm trước khi vệ sinh. Luôn giữ sạch dụng cụ và các khe thông gió để vận hành an toàn và đáng tin cậy.

Tìm phụ tùng thay thế cho máy GBM 320 ở đâu ?

Phụ tùng thay thế có sẵn từ dịch vụ hậu mãi của Bosch. Cung cấp mã số 10 chữ số trên nhãn thông số sản phẩm. Tham khảo trang web www.bosch-pt.com.

Phải làm gì nếu dụng cụ không khởi động ?

Kiểm tra công tắc Bật/Tắt đã được nhấn và nút khóa không bị kích hoạt. Đảm bảo phích cắm đã cắm đúng và điện áp nguồn là 230 V. Nếu sự cố vẫn tiếp diễn, hãy liên hệ dịch vụ hậu mãi của Bosch.

Nên đeo những bảo hộ an toàn nào ?

Luôn đeo bảo vệ mắt (kính an toàn). Tùy theo ứng dụng, cũng sử dụng khẩu trang chống bụi (loại P2), nút bịt tai chống ồn và găng tay bảo hộ.

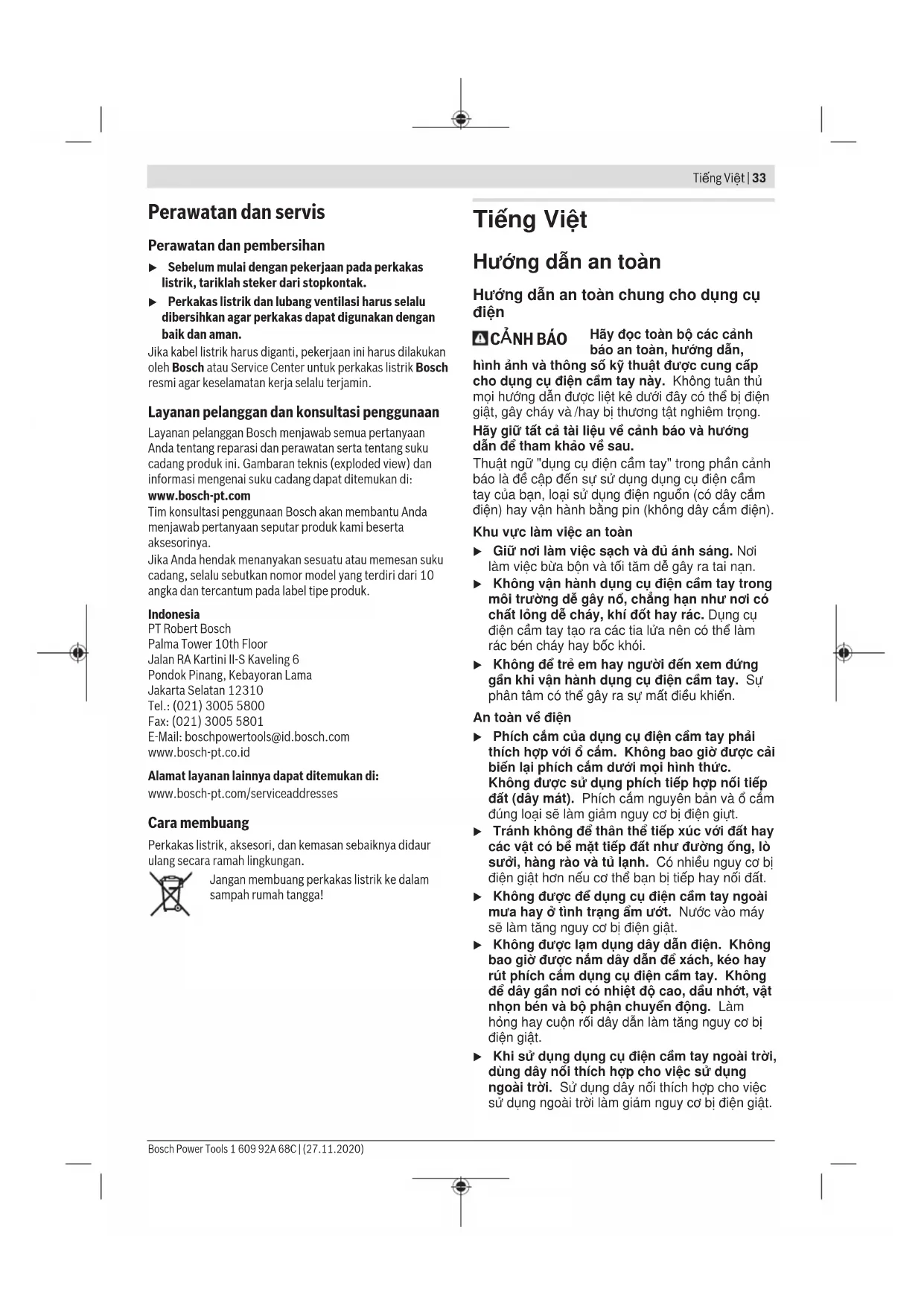

HƯỚNG DẪN NGƯỜI DÙNG GBM 320 Professional BOSCH

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đứng xem đến gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nào tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm hỏng dây dẫn điện. Không bao giờ cầm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuốn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nào thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nào thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nội dung sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hoặc lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngón tay đặt vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở sẽ dẫn đến tai nạn. Lấy mọi chìa khóa hay khóa điều chỉnh trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa cặp gắn vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không với người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gồm hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thái quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ

làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cầm tay nếu công tắc không bật và tắt được. Bất kỳ dụng cụ điện cầm tay nào không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. Bảo quản cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cái v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Hướng dẫn an toàn cho mọi hoạt động

Cầm máy bề mặt cách điện của dụng cụ điện cầm tay khi thực hiện một thao tác tại vị trí phụ kiện cắt hoặc dụng cụ kẹp có thể tiếp xúc với dây điện ngầm hoặc dây nguồn của chính nó. Phụ kiện cắt hoặc dụng cụ kẹp tiếp xúc với dây "có điện" có thể làm cho

các phần kim loại hở của dụng cụ điện cầm tay "có điện" và có thể gây ra điện giật cho người vận hành.

Hướng dẫn an toàn khi sử dụng các mũi khoan dài

Không vận hành ở tốc độ cao hơn tốc độ tối đa cho phép của mũi khoan. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. Luôn khởi động khoan ở tốc độ thấp và với đầu mũi khoan tiếp xúc với phôi gia công. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. Chỉ dùng áp lực vào đường trực tiếp bằng mũi khoan và không dùng áp lực dư. Các mũi khoan có thể cong, gây ngất hao mất kiểm soát, dẫn đến thương tích cho người.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn này.

Sử dụng đúng cách

Máy được thiết kế để khoan gỗ, kim loại, gốm và nhựa. Máy có bộ phận điều khiển điện tử và quay được chiều phải/trái cũng thích hợp cho việc bắt vít.

Các bộ phận được minh họa

Việc đánh số các biểu tượng của sản phẩm là để tham khảo các hình minh họa của máy trên trang hình ảnh.

(1) Mâm cặp khoan dùng khóa (2) Nút khóa giữ chế độ tự chạy của công tắc bật / tắt (3) Công tắc bật / tắt (4) Gạt vận chuyển đổi chiều quay (5) Tay nắm (bề mặt nắm cách điện) (6) Khóa chấu kẹp mũi khoan a) (7) Đầu chia vặn vít a) (8) Ống cấp mũi khoan vạn năng a) a) Phụ tùng được trình bày hay mô tả không nhất thiết là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Khoan xoay	GBM 320
Mã sǒ may	3601 AA4 5..
Cộng suat vào danh dinh	W 320
Cộng suat rα tõi da	W 160
Tóc do khòng tái	min-1	0-4 200
Tóc do DANh dinh	min-1	0-1 500
Diieu khién tóc do		●
Quay phài / trái		●
Pham vi mám cap kp duoc	mm 0,5-6,5
∅ lõ khoan tõi da
- Thếp	mm 6,5
- Gõ	mm 13
- Nhôm	mm 6,5
Trong luong theo Qui trinh EPTA- Procedure 01:2014	kg 1,0
Capest do bao vê		□/□

Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy định riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Sự lắp vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

36 | Tiếng Việt

Thay Dụng Cụ

Hãy mang găng tay bảo vệ khi thay dụng cụ. Mâm cặp có thể trở nên rất nóng trong suốt thời gian dài liên tục hoạt động.

Đầu cặp mũi khoan vặn răng có khóa tự động (xem hình A)

Hãy mở đầu cặp mũi khoan vặn răng (1) bằng cách vặn cho đến khi có thể lắp được dụng cụ. Lắp dụng cụ vào. Cầm khóa chấu kẹp mũi khoan (6) vào lỗ tương ứng của đầu cặp mũi khoan vặn răng (1) và đồng thời kẹp chặt dụng cụ.

Dụng cụ vặn vít (xem hình B)

Khi sử dụng đai gài vặn vít (7), bạn cần phải dùng ống lồng đa năng (8). Chỉ sử dụng đai gài vặn vít vừa với đầu vít.

Thay đầu cặp mũi khoan

Đối với máy không có khóa trục, mâm cặp khoan khi cần thay thế thông qua một đại lý phục vụ dụng cụ điện sau khi bán do Bosch ủy nhiệm.

Đầu cặp mũi khoan thay xiết chặt bằng mô-men xoắn khoảng 25-30 Nm.

Hút bụi/Bụi

Bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Đừng chạm hay hít thở các bụi này có thể làm người sử dụng hay người đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

- Tạo không khí thông thoáng nơi làm việc. - Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

Vận hành

BẮT ĐẦU VẬN HÀNH

Hãy cẩn thận với nguồn điện! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

Đảo chiều quay

Kích hoạt gạt vặn chuyển đổi chiều quay (4) khi dụng cụ điện đã ngừng chạy.

Với gạt vặn chuyển đổi chiều quay (4), bạn có thể thay đổi hướng xoay của dụng cụ điện. Tuy nhiên, việc này không thực hiện được khi công tắc Tắt/Mở (3) đang được nhấn.

Quay phải: Để khoan hay bắt vít, đẩy gạt vặn chuyển đổi chiều quay (4) sang trái đến cữ chặn.

Xoay ngược chiều kim đồng hồ: Để nới lỏng hoặc tháo các vít và đai ốc, hãy nhấn gạt vặn chuyển đổi chiều quay (4) sang bên phải cho tới cữ chặn.

Bật/Tắt

Để vận hành dụng cụ điện, hãy nhấn công tắc Tắt/Mở (3) và nhấn giữ.

Để khóa công tắc bật/tắt (3), hãy nhấn nút khóa giữ (2).

Để tắt dụng cụ điện, hãy nhả công tắc bật/tắt (3) hoặc nếu nó được khóa bằng nút khóa giữ (2), hãy nhấn nhanh công tắc bật/tắt (3) rồi nhả.

Điều chỉnh tốc độ

Bạn có thể điều chỉnh liên tục số vòng quay của dụng cụ điện đang bật, tùy vào việc bạn nhấn công tắc Tắt/Mở (3) như thế nào.

Nhấn nhẹ trên công tắc Tắt/Mở (3) sẽ kích hoạt số vòng quay thấp. Tăng lực nhấn lên công tắc làm tăng tốc độ quay.

Hướng dẫn sử dụng

Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Chỉ đặt dụng cụ điện đã tắt lên đai ốc/vít.

Dụng cụ đang quay có thể bị tuột ra.

Sau một thời gian làm việc dài với tốc độ vòng quay thấp, bạn cần cho dụng cụ điện quay không tải với tốc độ tối đa trong khoảng 3 phút để làm mát.

Chỉ sử dụng mũi khoan HSS (HSS = thép gió công suất cao) sắc và không bị lỗi khi khoan trên kim loại. Chất lượng đáp ứng chuẩn được đảm bảo trong chương trình phụ kiện của Bosch.

Trước khi bắt một vít lớn, dài hơn bình thường vào vật liệu cứng, nên khoan trước một lỗ có cùng đường kính răng vít vào sâu khoảng 2/3 chiều dài vít.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng tận khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Điện thoại: [phone]

Fax: [phone]

Đường dây nóng: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:
