NAUDOJIMO INSTRUKCIJA GSR 12V20 HX Professional BOSCH

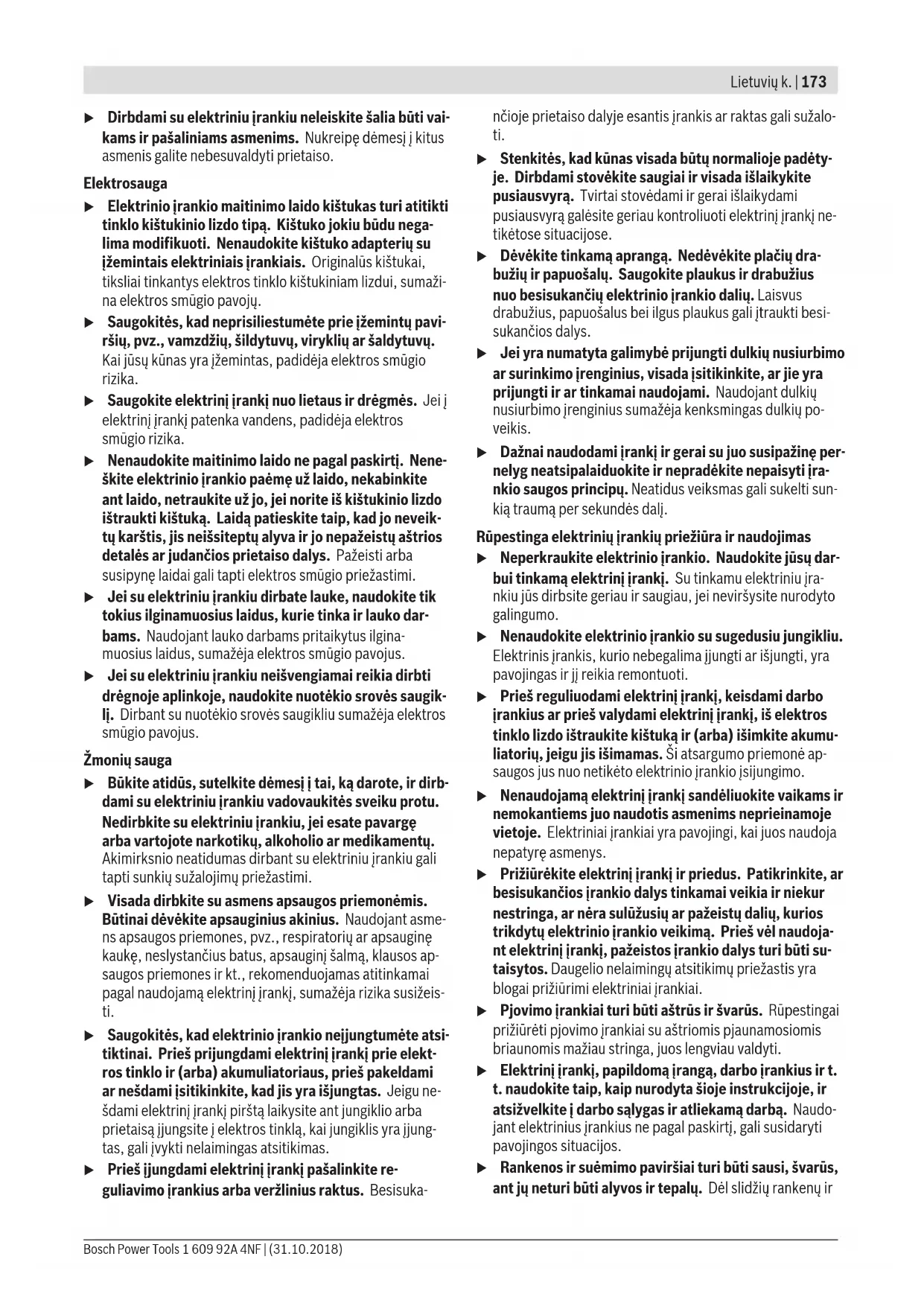

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Akumuliatorinis suktuvas GSR 12V-20 GSR 12V-20 HX Gaminio numeris 3 601 JD4 0.. 3 601 JD4 1.. Nominalioji įtampa V= 10,8/12 10,8/12 Tuščiosios eigos sūkių skaičius – I greitis – II greitis min

Maks. sukimo momentas, esant standžiajai jungčiai, pagal ISO 5393 Nm 20

Maks. varžtų Ø mm 7 7 Įrankių įtvaras 1–10 6,35 (¼") Svoris pagal „EPTA-Procedure 01:2014“ kg 0,88–1,1

Leidžiamoji aplinkos temperatūra – įkraunant °C 0... +45 0... +45 – įrankiui veikiant

ir sandėliuojant °C -20... +50 -20... +50 Rekomenduojami akumuliatoriai GBA 12V... GBA 10,8V... GBA 12V... GBA 10,8V... Rekomenduojami krovikliai GAL 12.. CV AL 11.. CV GAL 12V-.. GAX 18V-30 GAL 12.. CV AL 11.. CV GAL 12V-.. GAX 18V-30 A) priklausomai nuo naudojamo akumuliatoriaus B) Ribota galia, esant temperatūrai <0 °C Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 60745-2-1/EN 62841-2-2. Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 72 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu gali viršyti 80 dB(A). Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagal EN 60745-2-1/EN 62841-2-2: Gręžimas į metalą: a

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- Bosch Power Tools 1 609 92A 4NF | (31.10.2018)176 | Lietuvių k. jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių. Akumuliatoriaus išėmimas (žr. A pav.) Norėdami išimti akumuliatorių (5), paspauskite atblokavimo klavišą (4) ir išimkite akumuliatorių iš elektrinio įrankio traukdami jį žemyn. Traukdami nenaudokite jėgos. Laikykitės pateiktų šalinimo nurodymų. Įrankių keitimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Darbo įrankio įstatymas GSR 12V-20 HX (žr. B pav.) Patraukite užraktinę movą (2) į priekį, stumkite darbo įrankį iki atramos į įrankio laikiklį ir vėl atleiskite užraktinę movą (2), kad darbo įrankis užsifiksuotų. GSR 12V-20 (žr. C pav.) Greitojo užveržimo griebtuvą (11), sukdami ➊ kryptimi, ati- darykite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite įrankį. Tvirtai užveržkite ranka greitojo užveržimo griebtuvo (11) įvorę, sukdami kryptimi ➋. Tokiu būdu griebtuvas bus auto- matiškai užfiksuojamas. Darbo įrankio išėmimas (GSR 12V-20 HX) Patraukite užraktinę movą (2) į priekį ir išimkite darbo įrankį. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinka- nčią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu- liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba gali būti pažeistas. Kad apsaugotumėte nuo netikėto įjungimo, sukimosi kryp- ties perjungiklį (7) nustatykite į vidurinę padėtį. Įkrautą aku- muliatorių (6) stumkite į rankeną, kol pajusite, kad jis užsifik- savo ir gerai prigludo prie rankenos. Sukimosi krypties nustatymas (žr. D pav.) Sukimosi krypties perjungikliu (6) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (7) yra nuspaustas, tai padaryti yra neįmanoma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spau- skite sukimosi krypties perjungiklį (6) į kairę iki atramos. Kairinis sukimasis: Norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį (6) į dešinę iki atramos. Sukimo momento pasirinkimas Sukimo momento reguliavimo žiedu (2) 20 pakopų galite nustatyti reikiamą sukimo momentą. Tinkamai nustačius dar- bo įrankis sustoja, kai tik varžtas įsukamas į medžiagą no- rimu gyliu arba kai pasiekiamas nustatytas sukimo mome- ntas. Padėtyje apsauginė sankaba yra išjungta, pvz., no- rint gręžt. Norėdami išsukti varžtus, pasirinkite šiek tiek didesnį sukimo momentą arba nustatykite ties simboliu„Gręžti“. Mechaninis greičių perjungimas u Greičių perjungiklį (4) junkite tik tada, kai elektrinis įrankis neveikia. 1 609 92A 4NF | (31.10.2018) Bosch Power ToolsLietuvių k. | 177 Greičių perjungikliu (4) galima pasirinkti 2sūkių skaičiaus diapazonus. Igreitis: Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti. IIgreitis: Didelio sūkių skaičiaus diapazonas, skirtas mažo skersmens kiaurymėms gręžti. u Greičių perjungiklį visada stumkite iki atramos. Priešingu atveju galite pažeisti elektrinį įrankį. Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (8) ir laikykite jį paspaustą. Darbinė lemputė (10) šviečia, kai šiek tiek arba visiškai nu- spaustas įjungimo-išjungimo jungiklis (8), ji apšviečia darbi- nę sritį, kai ji nepakankamai apšviesta. Darbinė lemputė (10) atleidus įjungimo-išjungimo jungiklį (8) dar šviečia apie 10 sekundžių. Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. Sūkių reguliavimas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite re- guliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (8). Lengvai spaudžiant įjungimo-išjungimo jungiklį (8), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai ati- tinkamai padidėja. Visiškai automatinė suklio blokuotė („Auto‑Lock“) Jei įjungimo-išjungimo jungiklis (8) nepaspaustas, gręžimo suklys ir įrankio laikiklis užblokuojami. Ši funkcija leidžia įsukti varžtus rankiniu būdu, kai akumulia- torius yra išsikrovęs, arba naudoti elektrinį įrankį kaip atsuk- tuvą. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Jei įrankis veikiamas perkrovos arba jo temperatūra yra už leistinos darbinės temperatūros ribų, bus sumažinama atiduodamoji galia arba elektrinis įrankis išsi- jungs. Elektrinis įrankis maksimalia atiduodamąja galia pra- dės veikti tik tada, kai bus pasiekta leidžiamoji darbinė tem- peratūra. Akumuliatoriaus įkrovos būklės indikatorius Akumuliatoriaus įkrovos indikatorius (9), kai įjungimo-išjun- gimo jungiklis (8) pusiau arba visiškai paspaustas, kelioms sekundėms rodo akumuliatoriaus įkrovą; jį sudaro 3 žali šviesos diodai. LED Talpa Šviečia nuolat 3x žali ≥ 2/3 Šviečia nuolat 2 x žali ≥ 1/3 Šviečia nuolat 1 x žalias < 1/3 Mirksi 1 x žalias Atsarga Darbo patarimai u Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisuka- ntys darbo įrankiai gali nuslysti. Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja ei- ga didžiausiu sūkių skaičiumi. Gręždami metalą naudokite tik nepriekaištingai išgaląstus HSS grąžtus (HSS = didelio atsparumo greitapjovis plienas). Garantuotos kokybės grąžtus rasite Bosch papildomos įran- gos programoje. Prieš įsukdami didesnius, ilgesnius varžtus į kietus ruošinius, turėtumėte išgręžti 2/3 varžto ilgio kiaurymę, kurios skers- muo būtų lygus sriegio vidiniam diametrui. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Bosch Power Tools 1 609 92A 4NF | (31.10.2018)178 | 한국어 Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis177).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis suktuvas Gaminio numeris GSR 12V-20
