KASUTUSJUHEND GSR 12V20 HX Professional BOSCH

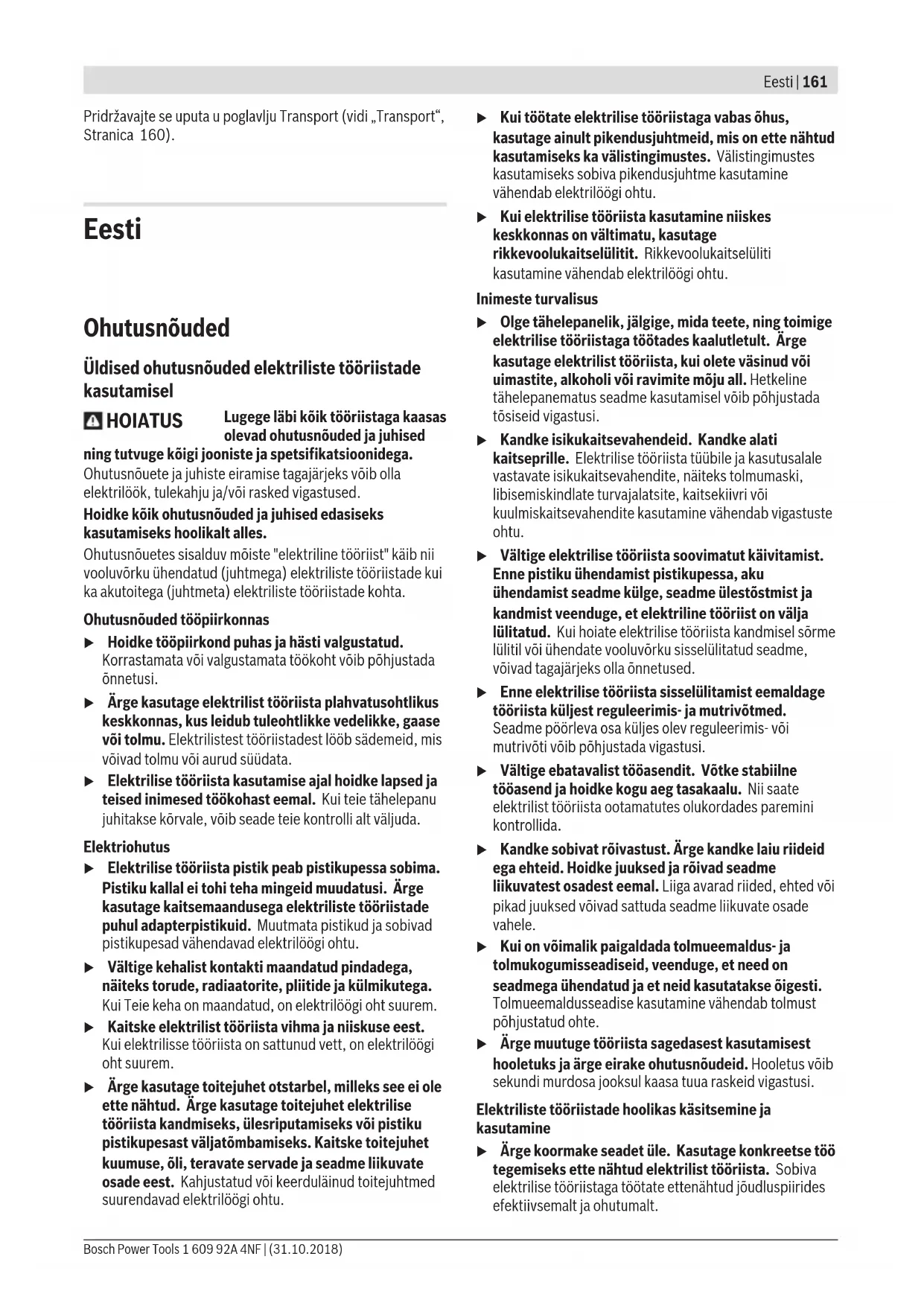

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Aku-kruvikeeraja GSR 12V-20 GSR 12V-20 HX Tootenumber 3 601 JD4 0.. 3 601 JD4 1.. Nimipinge V = 10,8/12 10,8/12 Tühikäigu-pöörlemiskiirus – 1. käik – 2. käik min

Max pöördemoment jäikade kruviühenduste korral vastavalt standardile ISO5393 Nm 20

Puuri max Ø (1./2. käik) – Puit – Teras

Kruvide max Ø mm 7 7 Tööriistahoidik 1–10 6,35 (¼") Kaal EPTA-Procedure 01:2014 järgi

ümbritseva keskkonna lubatud temperatuur – laadimisel °C 0... +45 0... +45 – kasutamisel

ja hoiustamisel °C -20... +50 -20... +50 soovitatavad akud GBA 12V... GBA 10,8V... GBA 12V... GBA 10,8V... soovitatavad laadimisseadmed GAL 12.. CV AL 11.. CV GAL 12.. CV AL 11.. CV Bosch Power Tools 1 609 92A 4NF | (31.10.2018)164 | Eesti Aku-kruvikeeraja GSR 12V-20 GSR 12V-20 HX GAL 12V-.. GAX 18V-30 GAL 12V-.. GAX 18V-30 A) sõltuvalt kasutatud akust B) piiratud võimsus temperatuuril <0 °C Andmed müra/vibratsiooni kohta Mürapäästu väärtused, määratud vastavalt EN 60745-2-1EN 62841-2-2. Elektrilise tööriista ekvivalentne müratase on tavaliselt 72 dB(A). Mõõtemääramatus K= 3 dB. Müratase võib töötamisel olla kõrgem kui 80dB(A). Kasutage kuulmiskaitsevahendeid! Vibratsiooni kogutase a

(kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 60745-2-1/EN 62841-2-2: Metalli puurimine: a

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Paigaldus Aku laadimine u Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks. Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku täit mahtuvust, laadige akut enne esmakordset kasutamist täiendavalt laadimisseadmes. Li-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Liitiumioon-akut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse "Electronic Cell Protection (ECP)". Tühja aku korral lülitab kaitselüliti seadme välja: vahetatav tööriist ei pöörle enam. u Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustada saada. Aku eemaldamine (vt jn A) Aku (5) eemaldamiseks vajutage lukustuse vabastamisnuppu (4) ja tõmmake aku elektrilisest tööriistast allapoole välja. Ärge rakendage seejuures jõudu. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Tööriista vahetamine u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Vahetatava tööriista kohaleasetamine GSR 12V-20 HX (vt jn B) Tõmmake lukustushülssi (2) ettepoole, lükake vahetatav tööriist kuni toeni tööriistahoidikusse ja vabastage vahetatava tööriista fikseerimiseks lukustushülss (2) uuesti. GSR 12V-20 (vt jn C) Avage kiirkinnituspadrun (11) pöörates seda pöörlemissuunas ➊, kuni saate tööriista sisse asetada. Asetage tööriist kohale. Keerake kiirkinnituspadruni (11) hülss pööramissuunas ➋ käega tugevalt kinni. Padrun lukustub seeläbi automaatselt. Vahetatava tööriista eemaldamine (GSR 12V-20 HX) Tõmmake lukustushülssi (2) ettepoole ja eemaldage vahetatav tööriist. Tolmu/laastude äraimemine Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. 1 609 92A 4NF | (31.10.2018) Bosch Power ToolsEesti | 165 Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Kasutamine Kasutuselevõtt Aku paigaldamine Märkus: Elektrilise tööriista jaoks ebasobivate akude kasutamine võib põhjustada häireid elektrilise tööriista töös või elektrilist tööriista kahjustada. Seadke pöörlemissuuna ümberlüliti (7) juhusliku sisselülitamise tõkestamiseks keskasendisse. Asetage laetud aku(6) pidemesse, kuni aku tuntavalt fikseerub ja pidemest enam välja ei ulatu. Pöörlemissuuna seadmine (vt jn D) Elektrilise tööriista pöörlemissuunda saate muuta pöörlemissuuna ümberlülitiga (6). Allavajutatud sisse-/ väljalüliti (7) korral ei ole see võimalik. Päripäeva pöörlemine: Puurimiseks ja kruvide sissekeeramiseks suruge pöörlemissuuna ümberlüliti (6) lõpuni vasakule. Vastupäeva pöörlemine: kruvide ja mutrite lahtipäästmiseks või väljakeeramiseks suruge pöörlemissuuna ümberlüliti (6) lõpuni paremale. Pöördemomendi valik Pöördemomendi eelvaliku seaderõngaga (2) saate pöördemomenti 20 astmes eelvalida. Õige seade korral seiskub vahetatav tööriist niipea, kui kruvi on materjali pinnaga ühetasa sisse keeratud või saavutati seatud pöördemoment. Asendis on ülejooksusidur, nt puurimiseks, inaktiveeritud. Valige kruvide väljakeeramiseks vajadusel mõni kõrgem seade või seadke sümbolile . Mehaaniline käiguvalik u Käsitsege käiguvaliku lülitit (4) ainult seisva elektrilise tööriista korral. Käiguvaliku lülitiga (4) saab eelvalida 2 pöörlemiskiiruste piirkonda. Käik I: Madal pöörlemiskiiruse piirkond, kruvide keeramiseks või töötamiseks suure läbimõõduga puuridega. Käik II: Kõrge pöörlemiskiiruse piirkond; töötamiseks väikese läbimõõduga puuridega. u Lükake käiguvaliku lüliti alati lõpuni. Vastasel korral on oht vigastada elektrilist tööriista. Sisse-/väljalülitamine Elektrilise tööriista kasutuselevõtuks vajutage sisse-/ väljalülitit (8) ja hoidke seda surutult. Töövalgusti (10) põleb, kui sisse-/väljalüliti (8) on osaliselt või täiesti alla vajutatud ja võimaldab valgustada tööpiirkonda ebasoodsates valgustusoludes. Töövalgusti (10) põleb sisse-/väljalüliti (8) vabastamise järel veel u 10 sekundit. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Pöörlemiskiiruse seadmine Sisselülitatud elektrilise tööriista pöörlemiskiirust saate sujuvalt reguleerida olenevalt sellest, kui kaugele te sisse-/ väljalülitit (8) alla vajutate. Kerge surve sisse-/väljalülitile (8) annab väikese pöörlemiskiiruse. Surve suurendamisega kasvab ka pöörlemiskiirus. Täisautomaatne spindlilukustus (Auto-Lock) Allavajutamata sisse-/väljalüliti (8) korral fikseeritakse puurspindel ja seega ka tööriistahoidik. See võimaldab kruvisid sisse keerata ka siis, kui akuon tühi, ning kasutada elektrilist tööriista tavalise kruvikeerajana. Temperatuurist sõltuv ülekoormuskaitse Nõuetekohasel kasutamisel ei saa elektrilist tööriista üle koormata. Kui seadmele rakendatakse liiga suurt koormust või kui töötemperatuur ei ole lubatud vahemikus, väheneb väljundvõimsus või elektriline tööriist seiskub. Elektriline tööriist hakkab uuesti maksimumvõimsusel tööle alles pärast ettenähtud töötemperatuurile jõudmist. Aku laetuse taseme näidik Kolmest rohelisest LEDist koosnev aku laetuse taseme näidik (9) näitab poolenisti või lõpuni vajutatud sisse-/väljalüliti (8) korral mõne sekundi kestel aku laetuse taset. LED Mahtuvus Pidev tuli 3x roheline ≥ 2/3 Pidev tuli 2x roheline ≥ 1/3 Pidev tuli 1 x roheline < 1/3 Vilkuv tuli 1 x roheline Reserv Töösuunised u Asetage elektriline tööriist kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad võivad maha libiseda. Pärast pikemaajalist tööd väikesel pöörlemiskiirusel tuleks elektrilisel tööriistal lasta jahtumiseks töötada umbes 3 minutit tühikäigul maksimaalse pöörlemiskiirusega. Metalli puurimiseks kasutage ainult laitmatus korras, teritatud HSS-puure (HSS = kvaliteet-kiirlõiketeras). Vastava kvaliteediga puurid leiate Boschi lisavarustuseprogrammist. Enne suurte pikemate kruvide sissekeeramist kõvadesse materjalidesse tuleks 2/3 kruvipikkuse ulatuses keerme siseläbimõõduga auk ette puurida. Bosch Power Tools 1 609 92A 4NF | (31.10.2018)166 | Latviešu Hooldus ja korrashoid Hooldus ja puhastus u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Klienditeenindus ja kasutusalane nõustamine Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10‑kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Transport Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid. Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega! Üksnes ELliikmesriikidele: Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada. Akud/patareid: Li-Ion: Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg166). Latviešu Drošības noteikumi Vispārēji drošības noteikumi elektroinstrumentiem

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Akukruvikeeraja Tootenumber
