MANUAL DE USUARIO GBH 226 F Professional BOSCH

Mise en marche/arrêt – Pour mettre en marche l’outil électroportatif, appuyez sur l’interrupteur Marche/Arrêt (9). – Pour bloquer l’interrupteur Marche/Arrêt (9), maintenez celui‑ci appuyé et appuyez en même temps sur le bouton de blocage (8). Bosch Power Tools 1 609 92A 626 | (13.01.2022)26 | Français – Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (9). Si l’interrupteur Marche/Arrêt (9) est bloqué, appuyez d’abord dessus et relâchez-le ensuite. Réglage de la vitesse de rotation/de la fréquence de frappe Vous pouvez modifier en continu la vitesse de rotation/fré- quence de frappe de l’outil électroportatif en jouant sur la pression exercée sur l’interrupteur Marche/Arrêt (9). Une légère pression sur l’interrupteur Marche/Arrêt (9) pro- duit une faible vitesse de rotation/fréquence de frappe. Plus l’on exerce de pression, plus la vitesse de rotation/la fré- quence de frappe augmente. Changement de la position du burin (Vario-Lock) Il est possible de bloquer le burin dans 36positions. Ceci permet de toujours travailler dans une position optimale. – Insérez le burin dans le porte-outil. – Tournez le sélecteur stop de rotation/de frappe (11) dans la position «Vario-Lock». – Tournez le burin jusqu’à ce qu’il se trouve dans la position souhaitée. – Tournez le sélecteur stop de rotation/de frappe (11) dans la position «burinage». Le porte-outil est alors bloqué. – Pour buriner, sélectionnez la rotation droite. Instructions d’utilisation Réglage de la profondeur de perçage (voir figure K) La butée de profondeur (13) permet de régler la profondeur de perçage X désirée. – Appuyez sur le bouton de réglage de butée de profondeur (12) et insérez la butée de profondeur dans la poignée supplémentaire (14). Le striage de la butée de profondeur (13) doit être orien- té vers le bas. – Poussez à fond l’accessoire de travail SDS-plus dans le porte-outil SDS-plus (3). Si l’accessoire SDS-plus n’est pas poussé à fond, le réglage de la profondeur de perçage risque d’être faussé. – Tirez la butée de profondeur jusqu’à ce que l’écart entre la pointe du foret et la pointe de la butée de profondeur cor- responde à la profondeur de perçage X souhaitée. Débrayage de sécurité u Dès que l’accessoire de travail se coince ou qu’il s’ac- croche, l’entraînement de la broche est interrompu. En raison des forces intervenant, tenez toujours l’outil électroportatif fermement avec les deux mains et ayez une position ferme. u Si l’outil électroportatif est bloqué, éteignez-le et des- serrez l’outil de travail. Lorsqu’on met l’appareil en marche, l’outil de travail étant bloqué, il peut y avoir de fortes réactions. Montage des embouts de vissage (voir figure L) u Positionnez l’outil électroportatif sur la vis/sur l’écrou seulement lorsqu’il est à l’arrêt. Un accessoire en rota- tion risque de glisser. L'utilisation d'embouts de vissage nécessite de disposer d'un porte-outil universel (24) avec mécanisme de fixation SDS- plus (accessoire). – Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement. – Enfoncez le porte-outil universel en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement. – Contrôlez qu’il est bien verrouillé en tirant sur le porte-ou- til universel. – Mettez un embout de vissage dans le porte-outil univer- sel. N’utilisez que des embouts de vissage appropriés à la tête de vis que vous voulez utiliser. – Pour démonter le porte-outil universel, poussez la bague de verrouillage (5) vers l’arrière et retirez le porte-outil universel (24) du porte-outil. Entretien et Service après‑vente Nettoyage et entretien u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Dans le cas où il s’avère nécessaire de remplacer le câble d’alimentation, confiez le remplacement à Bosch ou une sta- tion de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité. u Remplacez immédiatement le capuchon anti-pous- sière s’il est endommagé. Il est recommandé de faire effectuer ce travail dans un centre de service après- vente. – Nettoyez le porte-outil (3) après chaque utilisation. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. France Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsEspañol | 27 Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel.: 0970821226 (Numéro non surtaxé au prix d'un ap- pel local) E-Mail : sav.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 E-Mail : sav-bosch.outillage@fr.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! Seulement pour les pays de l’UE : Conformément à la directive européenne 2012/19/UE rela- tive aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations natio- nales, les outils électroportatifs dont on ne peut plus se ser- vir doivent être isolés et suivre une voie de recyclage appro- priée. En cas de non-respect des consignes d’élimination, les dé- chets d’équipements électriques et électroniques peuvent avoir un impact négatif sur l’environnement et la santé des personnes du fait des substances dangereuses qu’ils contiennent. Español Indicaciones de seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTEN- CIA Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio- nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instruccio- nes para futuras consultas. El término "herramienta eléctrica" empleado en las siguien- tes advertencias de peligro se refiere a herramientas eléctri- cas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red). Seguridad del puesto de trabajo u Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar acci- dentes. u No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. u Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. Seguridad eléctrica u El enchufe de la herramienta eléctrica debe corres- ponder a la toma de corriente utilizada. No es admisi- ble modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecua- dos a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. u Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. u No exponga la herramienta eléctrica a la lluvia o a con- diciones húmedas. Existe el peligro de recibir una des- carga eléctrica si penetran ciertos líquidos en la herra- mienta eléctrica. u No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corrien- te. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. u Al trabajar con la herramienta eléctrica a la intempe- rie utilice solamente cables de prolongación apropia- dos para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores re- duce el riesgo de una descarga eléctrica. u Si fuese imprescindible utilizar la herramienta eléctri- ca en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una des- carga eléctrica. Bosch Power Tools 1 609 92A 626 | (13.01.2022)28 | Español Seguridad de personas u Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampo- co después de haber consumido drogas, alcohol o me- dicamentos. El no estar atento durante el uso de la herra- mienta eléctrica puede provocarle serias lesiones. u Utilice un equipo de protección personal. Utilice siem- pre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, za- patos de seguridad con suela antideslizante, casco, o pro- tectores auditivos. u Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada an- tes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si trans- porta la herramienta eléctrica sujetándola por el interrup- tor de conexión/desconexión, o si alimenta la herramien- ta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. u Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. u Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. u Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vesti- menta suelta, el pelo largo y las joyas se pueden engan- char con las piezas en movimiento. u Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, ase- gúrese que éstos estén conectados y que sean utiliza- dos correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. u No permita que la familiaridad ganada por el uso fre- cuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesio- nes graves en una fracción de segundo. Uso y trato cuidadoso de herramientas eléctricas u No sobrecargue la herramienta eléctrica. Utilice la he- rramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. u No utilice la herramienta eléctrica si el interruptor es- tá defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. u Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de re- alizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctri- ca. u Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramien- ta eléctrica a aquellas personas que no estén familiari- zadas con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. u Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En ca- so de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. u Mantenga los útiles limpios y afilados. Los útiles man- tenidos correctamente se dejan guiar y controlar mejor. u Utilice la herramienta eléctrica, los accesorios, los úti- les, etc. de acuerdo a estas instrucciones, consideran- do en ello las condiciones de trabajo y la tarea a reali- zar. El uso de herramientas eléctricas para trabajos dife- rentes de aquellos para los que han sido concebidas pue- de resultar peligroso. u Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas. Servicio u Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantie- ne la seguridad de la herramienta eléctrica. Indicaciones de seguridad para martillos Instrucciones de seguridad para todas las operaciones u Use protectores auriculares. La exposición al ruido puede causar una pérdida auditiva. u Utilice el(los) mango(s) auxiliar(es), si se suminis- tra(n) con la herramienta. La pérdida del control puede causar lesiones personales. u Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el acce- sorio de corte o el portaútiles pueda llegar a tocar con- ductores eléctricos ocultos o su propio cable. En el ca- so del contacto del accesorio de corte o portaútiles con conductores "bajo tensión", las partes metálicas expues- tas de la herramienta eléctrica pueden quedar "bajo ten- sión" y dar al operador una descarga eléctrica. Instrucciones de seguridad en el caso de utilizar bits largos con martillos rotativos u Siempre comience a taladrar a baja velocidad y con la punta del bit en contacto con la pieza de trabajo. A ve- 1 609 92A 626 | (13.01.2022) Bosch Power ToolsEspañol | 29 locidades más altas, el bit se puede doblar si se le permite rotar sin tocar la pieza de trabajo, originando lesiones personales. u Aplique la presión sólo en línea directa con el bit y no aplique una presión excesiva. Los bits pueden doblarse y causar roturas o pérdida de control, originando lesiones personales. Indicaciones de seguridad adicionales u Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conduc- tores eléctricos puede provocar un incendio o una elec- trocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua pue- de redundar en daños materiales o provocar una electro- cución. u Espere a que se haya detenido la herramienta eléctri- ca antes de depositarla. El útil puede engancharse y ha- cerle perder el control sobre la herramienta eléctrica. u Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de ban- co, se mantiene sujeta de forma mucho más segura que con la mano. u El enchufe macho de conexión, debe ser conectado so- lamente a un enchufe hembra de las mismas caracte- rísticas técnicas del enchufe macho en materia. u No toque los útiles de inserción ni las partes adyacen- tes de la carcasa poco después de la utilización. Pue- den calentarse mucho durante el funcionamiento y causar quemaduras. u El útil de inserción puede atascarse durante el taladra- do. Cuide una posición segura y sostenga firmemente la herramienta eléctrica con ambas manos. De lo con- trario podría perder el control sobre la herramienta eléc- trica. u Tenga cuidado al realizar trabajos de demolición con un cincel. La caída de fragmentos del material de demoli- ción puede herir a las personas que se encuentren en el lugar o a usted mismo. u Durante el trabajo, sostenga firmemente la herra- mienta eléctrica con ambas manos y cuide una posi- ción segura. Utilizando ambas manos la herramienta eléctrica es guiada de forma más segura. Descripción del producto y servicio Lea íntegramente estas indicaciones de se- guridad e instrucciones. Las faltas de obser- vación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves. Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio. Utilización reglamentaria La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra, así como para reali- zar ligeros trabajos de cincelado. Asimismo, resulta indicada para perforar sin percusión en madera, metal, cerámica y plástico. Las herramientas eléctricas de giro reversible dota- das con un regulador electrónico pueden utilizarse además para atornillar. Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. (1) Portabrocas intercambiable de sujeción rápida (GBH 2-25 F, GBH 2-26 F) (2) Portabrocas intercambiable SDS plus (GBH 2-25 F, GBH 2-26 F) (3) Portaherramientas SDS plus (4) Caperuza guardapolvo (5) Casquillo de enclavamiento (6) Casquillo de enclavamiento de portabrocas inter- cambiable (GBH 2-25 F, GBH 2-26 F) (7) Selector de sentido de giro (8) Tecla de enclavamiento del interruptor de cone- xión/desconexión (9) Interruptor de conexión/desconexión (10) Botón de desenclavamiento del mando desactiva- dor de percusión y giro (11) Mando desactivador de percusión y giro (12) Botón de ajuste del tope de profundidad (14) Empuñadura adicional (zona de agarre aislada) (15) Empuñadura (zona de agarre aislada) (16) Tornillo de seguridad para portabrocas de corona dentada

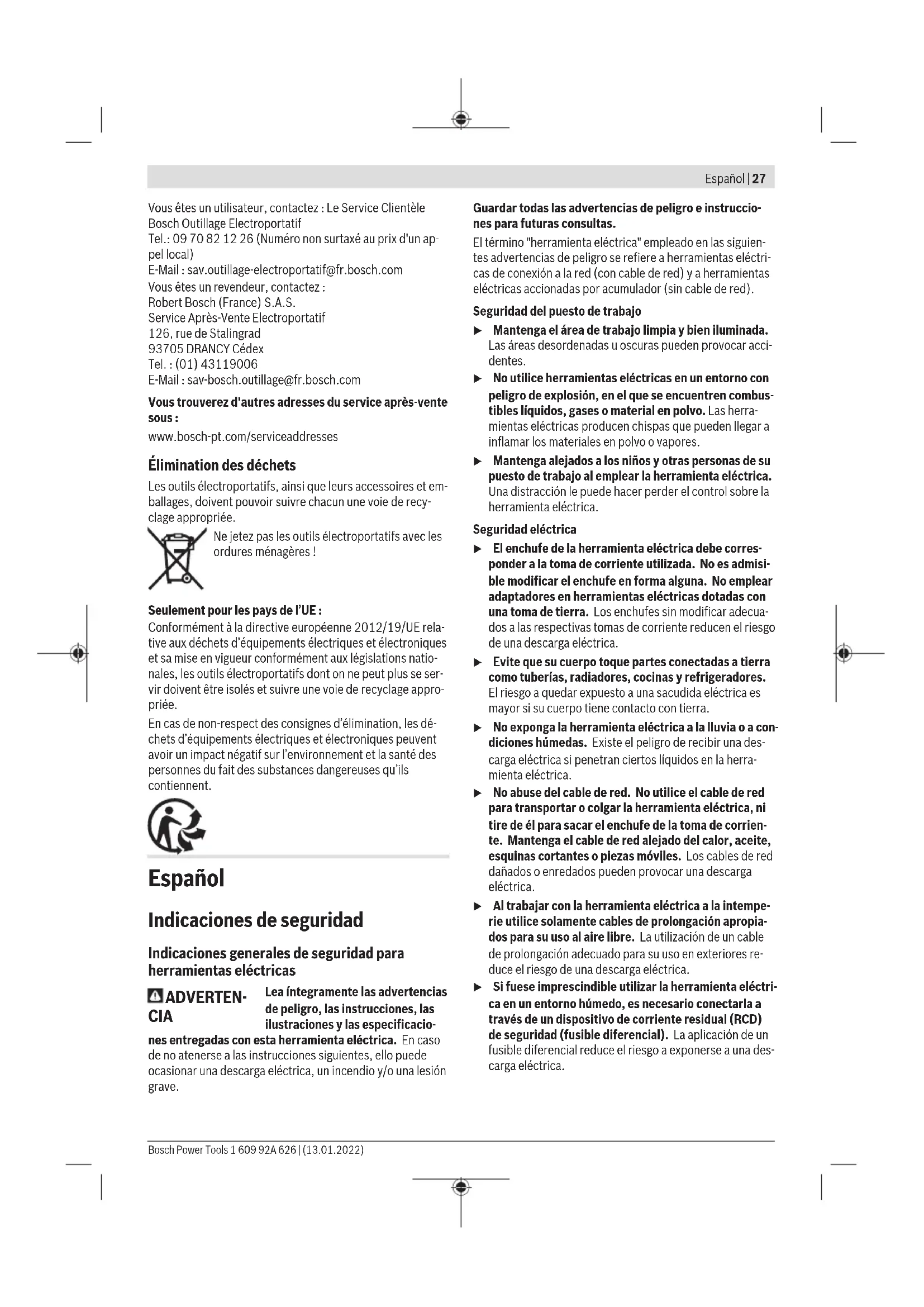

(18) Vástago de inserción SDS plus para portabrocas

(24) Soporte universal con vástago de inserción SDS plus

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de acce- sorios opcionales se detalla en nuestro programa de acceso- rios. Bosch Power Tools 1 609 92A 626 | (13.01.2022)30 | Español Datos técnicos Martillo perforador GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Número de artículo 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Control de revoluciones ● ● ● ● Desactivador de giro ● ● ● ● Giro a derechas/izquierdas ● ● ● ● Portabrocas intercambiable − ● − ● Potencia absorbida nominal W 790 790 830 830 Número de impactos min

0–4000 0–4000 0–4000 0–4000 Energía por percusión según EPTA-Procedure05:2016 J 2,5 2,5 2,7 2,7 Número de revoluciones en vacío min

0–1300 0–1300 0–1300 0–1300 Portaherramientas SDS plus SDS plus SDS plus SDS plus Diámetro del cuello del husillo mm 50 50 50 50 Máx. diámetro de taladro – Hormigón mm 26 26 26 26 – Ladrillo (con corona perfo- radora hueca) mm 68 68 68 68 – Acero mm 13 13 13 13 – Madera mm 30 30 30 30 Peso según EPTA-Procedure 01:2014 kg 2,7 2,9 2,7 2,9 Clase de protección / II / II / II / II Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecucio- nes específicas del país. Información sobre ruidos y vibraciones GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Valores de emisión de ruidos determinados segúnENIEC 62841-2-6. El nivel de ruido valorado con A de la herramienta eléctrica asciende típicamente a: Nivel de presión sonora dB(A)

Nivel de potencia acústica dB(A)

¡Usar protección auditiva! Valores totales de vibraciones a

(suma de vectores de tres direcciones) e inseguridad K determinados segúnENIEC 62841-2-6: Taladrado con percusión en hormigón:

1,5 1,5 1,5 1,5 El nivel de vibraciones y el valor de emisiones de ruidos indi- cados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctri- cas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados han sido determinados para las aplicaciones principa- 1 609 92A 626 | (13.01.2022) Bosch Power ToolsEspañol | 31 les de la herramienta eléctrica. Por ello, el nivel de vibracio- nes y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue- se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo. Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibra- ciones y de ruidos durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Montaje u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. Empuñadura adicional u Utilice su herramienta eléctrica sólo con la empuñadu- ra adicional (14). u Preste atención a que la empuñadura adicional esté siempre bien apretada. De lo contrario, podría perder el control sobre la herramienta eléctrica durante el trabajo. Girar la empuñadura adicional (verfiguraA) La empuñadura adicional (14) la puede girar a voluntad, pa- ra lograr una postura de trabajo segura y libre de fatiga. – Gire la parte inferior de la empuñadura adicional (14) en sentido antihorario y gire la empuñadura adicional (14) a la posición deseada. Luego, vuelva a apretar de nuevo la empuñadura adicional (14) en sentido horario. Observe que la abrazadera de la empuñadura adicional quede alojada en la ranura de la carcasa prevista para tal fin. Selección del portabrocas y de los útiles Para taladrar con percusión y para cincelar se precisan útiles SDS-plus, que se montan en el portabrocas SDS-plus. Para taladrar sin percusión en madera, metal, cerámica y plástico, así como para atornillar se utilizan útiles sin vástago SDS-plus (p. ej. brocas de vástago cilíndrico). Para estos úti- les se precisa un portabrocas de sujeción rápida o un porta- brocas de corona dentada. Cambio del portabrocas Montaje/desmontaje del portabrocas de corona dentada

Para poder trabajar con herramientas sin SDS-plus (p.ej. ta- ladrar con vástago cilíndrico), debe montar un portabrocas adecuado (portabrocas de corona dentada o de sujeción rá- pida, accesorio). Montaje del portabrocas con corona dentada (ver figura

– Atornille el vástago de inserción SDS-plus (18) en un por- tabrocas de corona dentada (17). Asegure el portabrocas de corona dentada (17) con el tornillo de seguridad (16). Observe, que el tornillo de seguridad tiene una rosca a la izquierda. Colocación del portabrocas con corona dentada (verfiguraB) – Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción. – Inserte girando el portabrocas de corona dentada con el adaptador hasta conseguir que éste quede sujeto auto- máticamente. – Tire del portabrocas de corona dentada para cerciorarse de que ha quedado correctamente sujeto. Desmontaje del portabrocas de corona dentada – Empuje el casquillo de enclavamiento (5) hacia atrás y desmonte el portabrocas de corona dentada (17). Montaje/desmontaje del portabrocas intercambiable

GBH 2-25 F / GBH 2-26 F

Retirar el portabrocas intercambiable (ver figura C) – Tire el anillo de enclavamiento del portabrocas intercam- biable (6) hacia detrás, sujételo en esta posición y retire el portabrocas intercambiable SDS-plus (2) o el portabro- cas intercambiable de sujeción rápida (1) hacia delante. – Proteja convenientemente el portabrocas intercambiable desmontado para evitar que se ensucie. Montaje del portabrocas intercambiable (ver figura D) – Limpie el portabrocas intercambiable antes de montarlo y engrase ligeramente el extremo de inserción. – Agarre el portabrocas intercambiable SDS-plus (2) o el portabrocas intercambiable de sujeción rápida (1) con toda la mano. Deslice el portabrocas intercambiable con un movimiento giratorio sobre el alojamiento del porta- brocas (19), hasta que escuche claramente un sonido de encastre. – El portabrocas intercambiable se enclava automática- mente. Tire del portabrocas intercambiable para asegu- rarse de que ha quedado correctamente sujeto. Cambio de útil La caperuza guardapolvo (4) evita en gran medida la pene- tración de polvo de perforación en el portaútiles durante el funcionamiento. Al insertar el útil, asegúrese de que la cape- ruza guardapolvo (4) no esté dañada. u Una caperuza guardapolvo dañada debe ser reempla- zada inmediatamente. Se recomienda que este trabajo sea realizado por un servicio técnico. Cambio de útil (SDS-plus) Montaje del útil SDS-plus (ver figura E) El portaútiles SDS-plus le permite cambiar el útil de forma sencilla y cómoda sin precisar para ello una herramienta. Bosch Power Tools 1 609 92A 626 | (13.01.2022)32 | Español – Limpie primero y aplique a continuación una capa ligera de grasa al extremo de inserción del útil. – Inserte girando el útil en el portaútiles de manera que éste quede sujeto automáticamente. – Tire del útil para asegurarse de que ha quedado correcta- mente sujeto. Condicionado por el sistema, el útil SDS-plus puede mover- se libremente. Por ello, en la marcha en vacío se genera una excentricidad radial. Esto no tiene repercusión sobre la pre- cisión del orificio taladrado, ya que la broca se centra por sí misma al taladrar. Desmontaje del útil SDS-plus (ver figura F) – Deslice el casquillo de enclavamiento (5) hacia detrás y saque el útil. Cambio de útil en el portabrocas de corona dentada

Montaje del útil Indicación: ¡No utilice el útil sin SDS-plus para el taladrado de percusión o el cincelado! Al taladrar con percusión o cin- celar ello perjudicaría a los útiles sin SDS-plus y al portabro- cas. – Coloque un portabrocas de corona dentada (17). – Gire el portabrocas de corona dentada (17) para abrirlo hasta que se pueda colocar el útil. Inserte el útil. – Inserte la llave del portabrocas en los correspondientes taladros del portabrocas de corona dentada (17) y sujete el útil uniformemente. – Gire el mando desactivador de percusión y giro (11) has- ta la posición «Taladrar». Desmontaje del útil – Gire el casquillo del portabrocas de corona dentada (17) con la ayuda de la llave del portabrocas en sentido antiho- rario, hasta que se pueda sacar el útil. Cambio de herramienta con portabrocas intercambiable de sujeción rápida

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las Directivas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de: * Martillo perforador Nº de artículo
