BRUKSANVISNING GBH 226 F Professional BOSCH

Isætning af indsatsværktøj (se billede G) Bemærk: Brug ikke værktøj uden SDS-plus til hammerbor- ing eller mejsling! Værktøj uden SDS-plus og dets borepa- tron beskadiges under hammerboring og mejsling. – Isæt den selvspændende udskiftningsborepatron (1). – Hold fast i holderingen (21) til den selvspændende ud- skiftningsborepatron. Åbn værktøjsholderen ved at dreje den forreste kappe (20) så meget, at værktøjet kan sæt- tes i. Hold fast i holderingen (21), og drej den forreste kappe (20) kraftigt i pilens retning, til man tydeligt kan høre en skraldende lyd. – Kontrollér fastgørelsen ved at trække i værktøjet. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsDansk | 61 Bemærk: Hvis værktøjsholderen er åbnet indtil anslaget, kan der ved lukning af værktøjsholderen være en hørbar skraldelyd, og værktøjsholderen lukker sig ikke. Drej i dette tilfælde den forreste kappe (20) en gang imod pilens retning. Derefter kan værktøjsholderen lukkes. – Drej slag-/drejestop-afbryderen (11) til positionen "Bor- ing". Udtagning af indsatsværktøj (se billede H) – Hold fast i holderingen (21) til den selvspændende ud- skiftningsborepatron. Åbn værktøjsholderen ved at dreje den forreste kappe (20) i pilens retning, til værktøjet kan tages ud. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Støvudsugning med GDE 16 Plus (tilbehør) (sebilledeI) Til støvudsugningen kræves en GDE 16 Plus (tilbehør). Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Støvudsugning med GDE 18V-26 D (tilbehør) Til støvudsugningen kræves udsugningsanordningen GDE 18V-26 D (tilbehør). Når du bruger GDE 18V-26 D, skal du følge anvisningerne på bestemmelsesmæssig brug i den medfølgende brugsan- visning. Støvopsamlingshætte (tilbehør) (se billedeJ) Til enkel opsamling af støv uden udsugning skal der bruges en støvopsamlingshætte(23). Brug Ibrugtagning u Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El‑værktøj til 230V kan også tilsluttes 220V. Indstilling af driftstype Vælg driftstypen til el-værktøjet med slag-/drejestop-afbry- deren (11). – For at skifte driftstype skal du trykke på udløserknappen (10) og dreje slag-/drejestop-afbryderen (11) i den øn- skede position, indtil den går hørbart i indgreb. Henvisning: Du må kun ændre driftstype, når el-værktøjet er slukket! Ellers kan el‑værktøjet blive beskadiget. Position til hammerboring i beton eller sten Position til boring uden slag i træ, metal, kera- mik og plast samt til skruning Positionen Vario-Lock til indstilling af mejsel- position I denne position går slag-/drejestop- afbryderen(11) ikke i indgreb. Position til mejsling Indstil drejeretning Med drejeretningsomskifteren (7) kan du ændre el-værktø- jets drejeretning. Ved trykket tænd/sluk-kontakt (9) er dette imidlertid ikke muligt. u Aktivér kun drejeretningsomskifteren(7) når el-værk- tøjet står stille. Indstil altid drejeretningen til højreløb ved hammerboring, boring og mejsling. – Højreløb: Drej drejeretningsomskifteren (7) til anslag på begge sider i position . – Venstreløb: Drej drejeretningsomskifteren (7) til anslag på begge sider i position . Tænd/sluk – For at tænde el-værktøjet skal du trykke på tænd/sluk- kontakten (9). – For at låse tænd/sluk-kontakten (9) skal du holde den ne- de og samtidig trykke på låseknappen (8). – For at slukke el-værktøjet skal du slippe tænd/sluk-kon- takten (9). Ved låst tænd/sluk-kontakt (9) skal du først trykke på den og derefter slippe den. Indstilling af omdrejningstal/slagtal Du kan regulere omdrejningstallet/slagtallet på det tændte el-værktøj trinløst, afhængigt af hvor langt du trykker tænd/ sluk-knappen (9) ind. Hvis du trykker let på tænd/sluk‑knappen (9), er omdrej- ningstallet lavt. Med tiltagende tryk øges omdrejningstallet/ slagtallet. Bosch Power Tools 1 609 92A 626 | (13.01.2022)62 | Dansk Ændring af mejselstilling (Vario-Lock) Du kan låse mejslen i 36 stillinger. Derved kan du hver gang indtage den optimale arbejdsstilling. – Indsæt mejslen i værktøjsholderen. – Drej slag-/drejstop-afbryderen (11) til positionen "Vario- Lock". – Drej indsatsværktøjet til den ønskede mejselstilling. – Drej slag-/drejestop-afbryderen (11) i positionen "Mejs- ling". Derved låses værktøjsholderen. – Indstil drejeretningen til højreløb ved mejsling. Arbejdsvejledning Indstilling af boredybde (se billede K) Med dybdeanslaget (13) kan den ønskede boredybde X fast- lægges. – Tryk på tasten til dybdeanslagsindstilling (12), og sæt dybdeanslaget i ekstrahåndtaget (14). Riflingen på dybdeanslaget (13) skal pege nedad. – Skub SDS-plus-indsatsværktøjet ind til anslag i værktøjs- holderen SDS-plus (3). Ellers kan SDS-plus-værktøjet be- væge sig, så boredybden bliver indstillet forkert. – Træk dybdeanslaget så langt ud, at afstanden mellem bo- rets spids og dybdeanslagets spids svarer til den ønskede boredybde X. Overbelastningskobling u Hvis værktøjet sidder i klemme, afbrydes rotationen. Hold altid godt fast i elværktøjet med begge hænder på grund af det kraftige moment, og sørg for at stå sik- kert. u Sluk straks for elværktøjet og løsn indsatsværktøjet, hvis det blokerer. Der opstår store reaktionsmomen- ter, hvis maskinen tændes med et blokeret boreværk- tøj. Isætning af skruebits (se billede L) u Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride. For at kunne arbejde med skruebits skal du bruge en univer- salholder (24) med SDS-plus-holdeskaft (tilbehør). – Rengør holdeskaftets indstiksende, og smør den med en smule fedt. – Sæt universalholderen i værktøjsholderen med en dreje- bevægelse, til det automatisk låses. – Kontrollér at universalholderen sidder rigtigt fast ved at trække i den. – Sæt en skruebit i universalholderen. Brug kun skruebits, der passer til skruehovedet. – For at tage universalholderen ud skal du skubbe låsekap- pen (5) bagud og tage universalholderen (24) ud af værk- tøjsholderen. Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. u En beskadiget støvbeskyttelseskappe skal straks ud- skiftes. Det anbefales at lade en kundeservice udføre arbejdet. – Rengør altid værktøjsholderen (3) efter brug. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsSvensk | 63 Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Bosch Power Tools 1 609 92A 626 | (13.01.2022)64 | Svensk u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för hammare Säkerhetsinstruktioner för alla användningar u Använd hörselskydd. Exponering mot kraftigt buller kan leda till hörselskador. u Använd tilläggshandtag om de följer med verktyget. Om du förlorar kontrollen över verktyget så kan du skadas. u Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen kan komma i kontakt med dolda kablar eller den egna elförsörjningskabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt. Säkerhetsinstruktioner vid arbete med långa borrbits med roterande hammare u Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd. u Applicera endast tryck i rät linje med bitsen och applicera inte överdrivet tryck. Bits kan böjas, vilket kan leda till att de kan gå av eller så kan du förlora kontrollen vilket leder till personskador. Ytterligare säkerhetsanvisningar u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. u Berör inte insatsverktyg eller närliggande delar av höljet direkt efter användning. De kan bli mycket varma under användning och därmed orsaka brännskador. u Insatsverktyget kan fastna vid borrning. Se till att stå stadigt och håll fast elverktyget med båda händer. Annars kan du förlora kontrollen över verktyget. u Var försiktig vid rivningsarbeten med mejseln. Nedfallande material kan skada dig eller personer i närheten. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänstergång är också lämpliga för skruvdragning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Snabbchuck (GBH 2-25 F, GBH 2-26 F) (2) SDS-plus-chuck (GBH 2-25 F, GBH 2-26 F) (3) Verktygsfäste SDS plus (4) Dammskyddskåpa (5) Spärrhylsa (6) Chuck-låsring (GBH 2-25 F, GBH 2-26 F) (7) Riktningsomkopplare (8) Spärrknapp för på-/av-strömbrytare (9) På-/av-strömbrytare (10) Upplåsningsknapp för slag-/vridstoppsbrytare (11) Slag-/vridstoppsbrytare (12) Knapp för djupanslagsinställning (14) Stödhandtag (isolerad greppyta) (15) Handtag (isolerad greppyta) (16) Låsskruv för kuggkranschuck

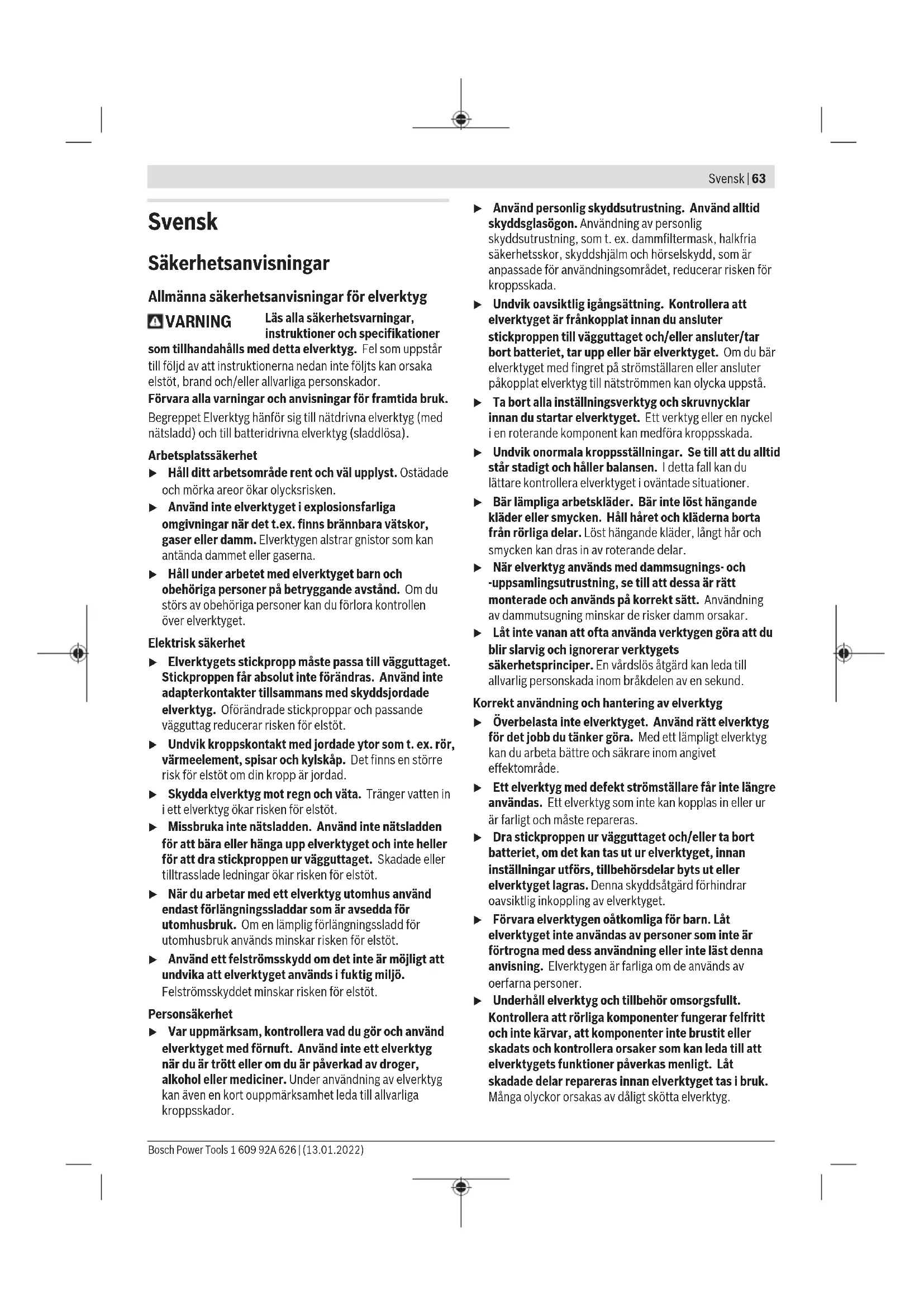

(18) SDS plus-fäste för chuck

(24) Universalfäste med SDS plus-fäste

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Borrhammare GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Artikelnummer 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Varvtalsreglering ● ● ● ● Vridstopp ● ● ● ● Höger-/vänstergång ● ● ● ● Chuck − ● − ● Nominell ingångseffekt W 790 790 830 830 Slagfrekvens slag/min 0–4000 0–4000 0–4000 0–4000 Enkelslagstyrka enligt EPTA- Procedure 05:2016 J 2,5 2,5 2,7 2,7 Tomgångsvarvtal varv/min 0–1300 0–1300 0–1300 0–1300 Verktygsfäste SDSplus SDSplus SDSplus SDSplus Diameter spindelhals mm 50 50 50 50 Max. borrdiameter – Betong mm 26 26 26 26 – Murverk (med borrkrona) mm 68 68 68 68 – Stål mm 13 13 13 13 – Trä mm 30 30 30 30 Vikt enligt EPTA-Procedure 01:2014 kg 2,7 2,9 2,7 2,9 Skyddsklass / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Buller-/vibrationsdata GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Bullernivåvärde beräknat enligtENIEC 62841-2-6. Den A-klassade bullernivån hos elverktyget ligger typiskt på: Ljudtrycksnivå dB(A)

Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtENIEC 62841-2-6: Slagborrning i betong:

1,5 1,5 1,5 1,5 Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som Bosch Power Tools 1 609 92A 626 | (13.01.2022)66 | Svensk normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montering u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Tilläggshandtag u Använd endast ditt elverktyg med tilläggshandtaget (14). u Se till att stödhandtaget alltid är ordentligt åtdraget. Annars kan du förlora kontrollen över elverktyget under arbetet. Vrid tilläggshandtaget (se bild A) Du kan vrida tilläggshandtaget (14) som du vill för att få en säker och mindre uttröttande arbetsställning. – Vrid det nedre greppet på tilläggshandtaget (14) motsols och vrid tilläggshandtaget (14) till önskad position. Dra åt det nedre handtaget på stödhandtaget (14) medsols igen. Se till att spännbandet på tilläggshandtaget ligger i avsett spår på höljet. Välja chuck och verktyg För hammarborrning och mejsling behöver du SDS-plus- verktygen som monteras i SDS-plus-chucken. För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning används verktyg utan SDS-plus (t. ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck. Byta borrchuck Sätta in/ta ut kuggkranschuck

För att kunna arbeta med verktyg utan SDS-plus (t.ex. borr med cylindriskt skaft) måste du montera lämplig chuck (kuggkrans- eller snabbspänningschuck, tillbehör). Montera kuggkranschucken (se bild B) – Skruva in SDS-plus-fästet (18) i en kuggkranschuck (17). Lås kuggkranschucken (17) med låsskruven (16). Observera att låsskruven är vänstergängad. Sätta i kuggkranschucken (sebildB) – Rengör insticksänden på fästet och smörj den lätt. – Skjut med en vridningsrörelse in kuggkranschucken med universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i kuggkranschucken. Ta ut kuggkranschucken – Skjut låshylsan (5) bakåt och ta av kuggkranschucken (17). Ta ut/sätta in växelchucken

GBH 2-25 F / GBH 2-26 F

Ta ut växelborrchucken (se bild C) – Dra växelborrchuckens låsring (6) bakåt, håll den i detta läge och dra sedan bort SDS-plus växelborrchucken (2) eller snabbväxelborrchucken (1) framåt. – Skydda växelborrchucken mot smuts efter att den har tagits av. Sätt in växelborrchucken (se bild D) – Rengör växelborrchucken innan användning och smörj insticksänden lätt. – Grip med hela handen om SDS-plus växelborrchucken (2) eller snabbspännings växelborrchucken (1). Skjut med en vridande rörelse upp växelborrchucken på chuckfästet (19) tills ett tydligt låsningsljud hörs. – Växelborrchucken låser automatiskt. Kontrollera låsningen genom att dra i växelborrchucken. Verktygsbyte Dammskyddskåpan (4) hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under arbetet. Vid insättning av verktyg se till att dammskyddskåpan (4) inte skadas. u En skadad dammskyddskåpa måste bytas ut omedelbart. Vi rekommenderar att detta utförs av kundtjänst. Verktygsbyte (SDS-plus) Sätt in SDS-plus-insatsverktyget (se bild E) Med SDS-plus-chucken kan du enkelt och bekvämt byta insatsverktyget utan att behöva använda något annat verktyg. – Rengör insticksänden av insatsverktyget och smörj den lätt. – Sätt in insatsverktyget i verktygsfästet med en roterande rörelse tills det låser fast. – Kontrollera låsningen genom att dra i verktyget. SDS-plus-insatsverktyg kan röras fritt beroende på system. Därigenom uppstår en avvikelse i roteringen vid tomgång. Detta påverkar inte precisionen hos borrhålet, eftersom borren centrerar sig själv vid borrning. Ta av SDS-plus-insatsverktyget (se bild F) – Skjut spärrhylsan (5) bakåt och ta av insatsverktyget. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsSvensk | 67 Verktygsbyte kuggkranschuck

Insättning av tillsatsverktyg Observera: använd inte verktyg utan SDS-plus för hammarborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – Sätt in en kuggkranschuck (17). – Öppna kuggkranschucken (17) genom att vrida tills verktyget kan skjutas in. Sätt in verktyget. – Sätt in chucknyckeln i hålen på kuggkranschucken (17) och spänn fast verktyget jämnt. – Vrid slag-/vridstoppsbrytaren (11) till position ”Borrning”. Borttagning av insatsverktyget – Vrid kuggkranschuckens (17) hylsa motsols med hjälp av chucknyckeln tills insatsverktyget kan tas ut. Verktygsbyte snabbväxelchuck

GBH 2-25 F / GBH 2-26 F

Sätta in insatsverktyg (sebildG) Observera: använd inte verktyg utan SDS-plus för hammarborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – Sätt in snabbväxelchucken (1). – Håll fast snabbväxelborrchuckens hållring (21). Öppna verktygsfästet genom att vrida främre hylsan (20) tills verktyget kan sättas in. Håll fast hållringen (21) och vrid den främre hylsan (20) kraftigt i pilens riktning tills tydliga klickande ljud hörs. – Kontrollera fästet genom att dra i verktyget. Observera: om verktygsfästet har öppnats till anslag kan klickljud höras när det vrids åt och verktygsfästet stängs inte. Vrid i detta fall den främre hylsan (20) ett varv i motsatt riktning mot pilriktningen. Därefter kan verktygsfästet stängas. – Vrid slag-/vridstoppsbrytaren (11) till position ”Borrning”. Ta av insatsverktyget (se bild H) – Håll fast snabbväxelborrchuckens hållring (21). Öppna verktygsfästet genom att vrida främre hylsan (20) i pilriktningen tills verktyget kan tas bort. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Dammutsug med GDE 16 Plus (tillbehör) (se bildI) GDE 16 Plus (tillbehör) krävs för dammutsugning. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Dammutsugning med GDE 18V-26 D (tillbehör) Utsugsanordningen GDE 18V-26 D (tillbehör) krävs för dammutsugning. Vid användning av GDE 18V-26 D, observera anvisningarna för ändamålsenlig användning i tillhörande bruksanvisning. Dammuppsamlingskåpa (tillbehör) (se bildJ) För enkel uppsamling av damm utan utsug krävs en dammuppsamlingskåpa(23). Drift Driftstart u Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230V kan även anslutas till 220V. Ställa in driftstyp Med slag-/vridstoppsbrytaren (11) väljer du driftstyp för elverktyget. – För att byta driftläge, tryck på upplåsningsknappen (10) och vrid slag-/vridstoppsbrytaren (11) till önskad position tills den klickar fast hörbart. Observera: ändra endast driftstyp när elverktyget är avstängt! I annat fall kan elverktyget skadas. Position för hammarborrning i betong eller sten Läge för borrning utan slag i trä, metall, keramik och plast samt för skruvdragning Position Vario-Lock för justering av mejselposition I denna position snäpper slag-/ vridstoppbrytaren(11) inte fast. Position för mejsling Bosch Power Tools 1 609 92A 626 | (13.01.2022)68 | Svensk Inställning av rotationsriktning Med riktningsomkopplaren (7) kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/ Från (9) kan omkoppling inte ske. u Aktivera rotationsriktningsomkopplaren(7)endast när elverktyget står stilla. Ställ alltid in rotationsriktningen till högergång vid hammarborrning, borrning och mejsling. – Högergång: skjut riktningsomkopplaren (7) till anslag på båda sidor i position . – Vänstergång: skjut riktningsomkopplaren (7) till anslag på båda sidor i position . In- och urkoppling – För att slå på elverktyget, tryck på-/av-strömbrytare (9). – För att arretera på-/avknappen (9), håll den intryckt och tryck dessutom på spärrknappen (8). – För att stänga av elverktyget, släpp på-/avknappen (9). Vid arreterad på-/av-knapp (9) trycker du först på denna och släpper den sedan. Ställa in varvtal/slagfrekvens Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned på-/av- strömbrytaren (9). Ett lätt tryck på på-/av-strömbrytaren (9) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet/slagtalet. Justera mejselställningen (Vario-Lock) Du kan arretera mejseln i 36 olika lägen. Därigenom kan du uppnå den optimala arbetspositionen. – Sätt in mejseln i verktygsfästet. – Vrid slag-/vridstoppbrytaren (11) till position ”Vario- Lock”. – Vrid insatsverktyget i önskad mejselställning. – Vrid slag-/vridstoppsbrytaren (11) till position ”Mejsling”. Verktygshållaren är därmed låst. – Ställ in rotationsriktningen på högergång vid mejsling. Arbetsanvisningar Ställa in borrdjupet (se bild K) Med djupanslaget (13) kan önskat borrdjup X fastställas. – Tryck på knappen för djupanslagsinställning (12) och sätt djupanslaget i tilläggshandtaget (14). Den räfflade sidan av djupanslaget (13) måste peka neråt. – Skjut SDS-plus-insatsverktyget ända till anslaget i verktygsupptagningen SDS-plus (3). Rörligheten hos SDS-plus-verktyget kan annars leda till en felaktig inställning av borrdjupet. – Dra ut djupanslaget så att avståndet mellan borrspetsen och djupanslagets spets motsvarar önskat borrdjup X. Överbelastningskoppling u Om verktyget är fastklämt bryts drivningen av borrspindeln. Håll på grund av de krafter som uppstår alltid elverktyget ordentligt med båda händer och stå stabilt. u Stäng av elverktyget och lossa insatsverktyget om elverktyget blockerar. Vid inkoppling av ett blockerat borrverktyg uppstår höga reaktionsmoment. Sätta in skruvbits (se bild L) u Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort. För att använda skruvbits behöver du en universalhållare (24) med SDS-plus-fäste (tillbehör). – Rengör insticksänden på fästet och smörj den lätt. – Sätt in universalhållaren i verktygsfästet med en roterande rörelse tills det låser fast. – Kontrollera låsningen genom att dra i universalhållaren. – Sätt in en skruvbit i universalhållaren. Använd endast skruvbits som passar till skruvhuvudet. – För att ta ut universalhållaren, skjut spärrhylsan (5) bakåt och ta ut universalhållaren (24) ur verktygsfästet. Underhåll och service Underhåll och rengöring u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg. u En skadad dammskyddskåpa måste bytas ut omedelbart. Vi rekommenderar att detta utförs av kundtjänst. – Rengör verktygsfästet (3) efter varje användning. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Du hittar fler kontaktuppgifter till service här: www.bosch-pt.com/serviceaddresses 1 609 92A 626 | (13.01.2022) Bosch Power ToolsNorsk | 69 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg bland hushållsavfallet! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen. Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling Bosch Power Tools 1 609 92A 626 | (13.01.2022)70 | Norsk kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsanvisninger for hammere Sikkerhetsanvisninger for alle operasjoner u Bruk hørselvern. Eksponering for støy kan føre til hørselstap. u Bruk ekstrahåndtak(ene) hvis slike fulgte med verktøyet. Tap av kontroll kan føre til personskader. u Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret eller verktøyet kan komme borti skjulte ledninger eller verktøyets ledning. Skjæretilbehør og verktøy som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt. Sikkerhetsanvisninger for bruk av lange borbits sammen med borhammere u Start alltid boringen ved lav hastighet og med spissen av bitsen i kontakt med emnet. Ved høyere hastigheter er det stor sannsynlighet for at bitsen bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader. u Trykk bare i rett linje med bitsen, og pass på at du ikke trykker for hardt. Bits kan bli bøyd, slik at man mister kontrollen, noe som kan forårsake personskader. Ekstra sikkerhetsanvisninger u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. u Du må ikke berøre innsatsverktøy eller tilstøtende husdeler like etter bruk. Disse kan bli svært varme under drift og forårsake brannskader. u Innsatsverktøyet kan bli blokkert under boring. Pass på å stå stødig, og hold elektroverktøyet godt med begge hendene. Ellers kan du miste kontrollen over elektroverktøyet. u Vær forsiktig når du bruker meiselen til rivningsarbeid. Biter av rivningsmaterialer kan skade deg eller personer i nærheten. u Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet til hammerboring i betong, murstein og stein og til lette meislearbeider. Det er også egnet for boring uten slag i tre, metall, keramikk og 1 609 92A 626 | (13.01.2022) Bosch Power ToolsNorsk | 71 kunststoff. Elektroverktøy med elektronisk regulering og høyre-/venstrerotasjon er også egnet for skruing. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Skiftechuck med hurtigkobling (GBH 2-25 F, GBH 2-26 F) (2) SDS plus-skiftechuck med hurtigkobling (GBH 2-25 F, GBH 2-26 F) (3) Verktøyholder SDS plus (4) Støvhette (5) Låsehylse (6) Låsering for skiftechuck med hurtigkobling (GBH 2-25 F, GBH 2-26 F) (7) Dreieretningsvelger (8) Låseknapp for av/på-bryter (9) Av/på-bryter (10) Utløserknapp for slag-/dreiestoppbryter (11) Slag-/dreiestoppbryter (12) Knapp for innstilling av dybdestopper (14) Ekstrahåndtak (isolert grepsflate) (15) Håndtak (isolert grepsflate) (16) Låseskrue for tannkranschuck

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Borrhammare Produktnummer
