NÁVOD NA OBSLUHU GBH 226 F Professional BOSCH

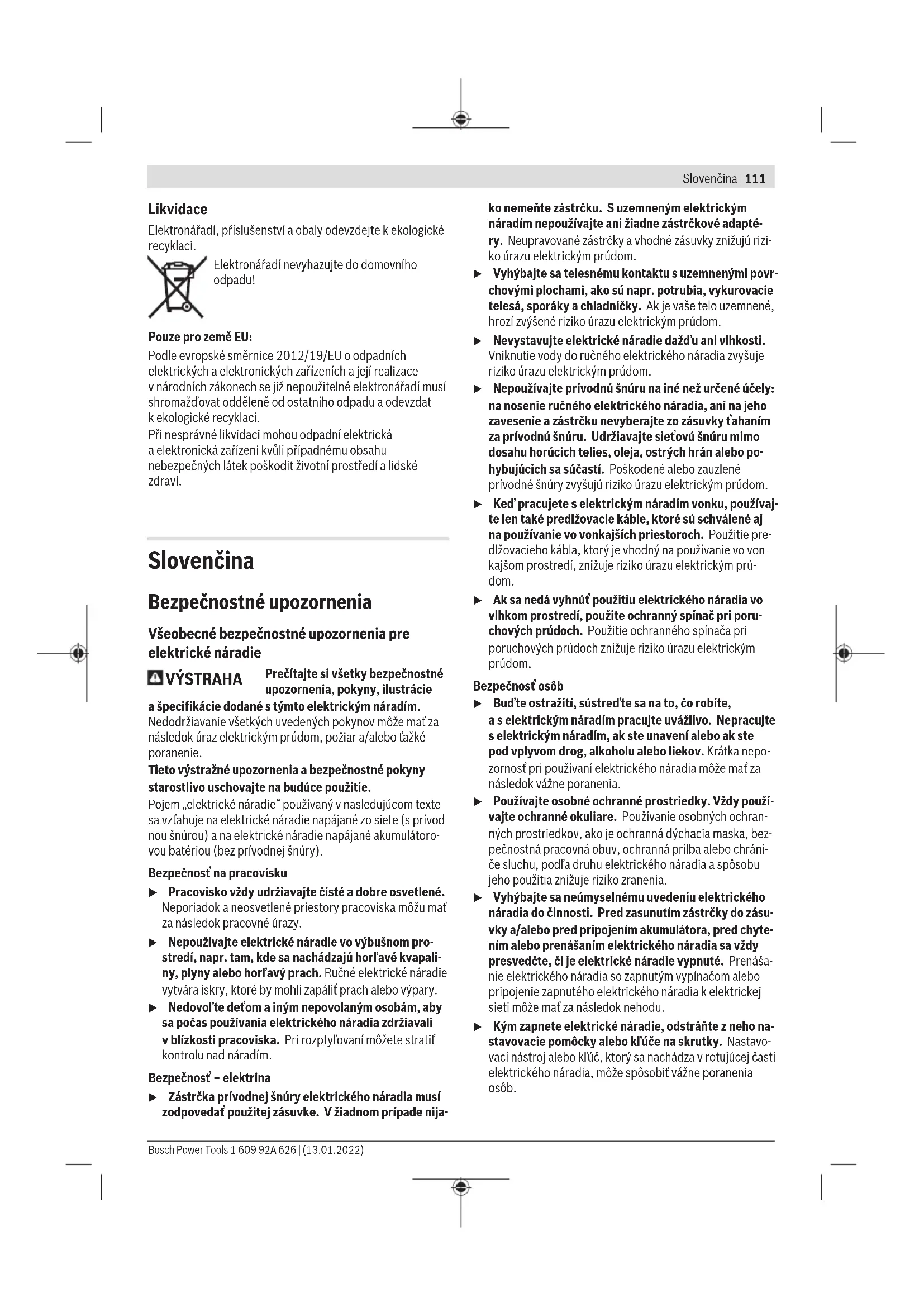

(17) Skľučovadlo sozubeným vencom

(19) Upínanie skľučovadla (GBH 2-25 F, GBH 2-26 F) (20) Predná objímka rýchloupínacieho výmenného sk- ľučovadla (GBH 2-25 F, GBH 2-26 F) (21) Pridržiavací prstenec rýchloupínacieho výmenné- ho skľučovadla (GBH 2-25 F, GBH 2-26 F) (22) Odsávanie prachu (GDE 16 Plus)

Vyobrazené alebo opísané príslušenstvo nepatrí do štan- dardného rozsahu dodávky. Kompletné príslušenstvo náj- dete vnašom sortimente príslušenstva. Technické údaje Vŕtacie kladivo GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Vecné číslo 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Regulácia otáčok ● ● ● ● Zastavenie otáčania ● ● ● ● Pravobežný/ľavobežný chod ● ● ● ● Výmenné skľučovadlo − ● − ● Menovitý príkon W 790 790 830 830 Frekvencia príklepu min

0–4000 0–4000 0–4000 0–4000 Intenzita jednotlivých prí- klepov podľa EPTA-Proce- dure05:2016 J 2,5 2,5 2,7 2,7 Voľnobežné otáčky min

Noste prostriedky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľaENIEC 62841-2-6: Vŕtanie spríklepom do betónu:

1,5 1,5 1,5 1,5 Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Prídavná rukoväť u Elektrické náradie používajte iba sprídavnou rukovä- ťou (14). u Dbajte na to, aby bola prídavná rukoväť vždy pevne utiahnutá. Inak môžete pri práci stratiť kontrolu nad elektrickým náradím. Otočenie prídavnej rukoväti (pozri obrázok A) Prídavnú rukoväť (14) môžete ľubovoľne otočiť, aby ste zau- jali bezpečný aneunavujúci postoj. – Otočte spodnú časť prídavnej rukoväti (14) proti smeru pohybu hodinových ručičiek aprídavnú rukoväť (14) otočte do želanej polohy. Potom znova utiahnite spodnú časť prídavnej rukoväti (14) vsmere pohybu hodinových ručičiek. Dajte pozor na to, aby sa upínacia páska prídavnej ru- koväti nachádzala vpríslušnej drážke krytu náradia. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsSlovenčina | 115 Výber skľučovadla apracovných nástrojov Na vŕtanie spríklepom ana sekanie potrebujete pracovné nástroje so stopkou SDS-plus, ktoré sa dajú vložiť do skľučo- vadla (upínacej hlavy) SDS-plus. Na vŕtanie bez príklepu do dreva, kovu, keramiky aplastov, ako aj na skrutkovanie sa používajú nástroje bez stopky SDS- plus (napr. vrtáky svalcovitou stopkou). Na upínanie týchto nástrojov potrebujete rýchloupínacie skľučovadlo, resp. sk- ľučovadlo sozubeným vencom. Výmena skľučovadla Nasadenie/vybratie ozubeného skľučovadla

Aby ste mohli pracovať snástrojmi bez SDS-plus (napr. vrták svalcovitou stopkou), musíte namontovať vhodné skľučo- vadlo (skľučovadlo sozubeným vencom alebo rýchloupí- nacie skľučovadlo, príslušenstvo). Montáž skľučovadla sozubeným vencom (pozri obrázok

– Zaskrutkujte upínaciu stopku SDS-plus (18) do skľučo- vadla sozubeným vencom (17). Zaistite skľučovadlo sozubeným vencom (17) poistnou skrutkou (16). Mysli- te na to, že poistná skrutka má ľavotočivý závit. Vloženie skľučovadla sozubeným vencom (pozriobrázokB) – Vyčistite zasúvací koniec stopky amierne ho namažte. – Zasuňte skľučovadlo otáčajúc ho so stopkou SDS‑plus do upínacej hlavy tak, aby sa samočinne zaistilo. – Skontrolujte zaistenie potiahnutím za skľučovadlo sozu- beným vencom. Demontáž skľučovadla sozubeným vencom – Zaisťovaciu objímku (5) posuňte dozadu avyberte skľu- čovadlo sozubeným vencom (17). Demontáž/montáž výmenného skľučovadla

GBH 2-25 F / GBH 2-26 F

Vybratie výmenného skľučovadla (pozri obrázok C) – Zaisťovaciu objímku výmenného skľučovadla (6) potiah- nite dozadu, pridržte ju vtejto pozícii avytiahnite výmen- né skľučovadlo SDS-plus (2), resp. rýchloupínacie vý- menné skľučovadlo (1) smerom dopredu. – Po demontáži chráňte výmenné skľučovadlo pred znečis- tením. Vloženie výmenného skľučovadla (pozri obrázok D) – Pred montážou výmenné skľučovadlo vyčistite azasúvací koniec jemne potrite tukom. – Výmenné skľučovadlo SDS-plus (2), resp. rýchloupínacie výmenné skľučovadlo (1) chyťte celou rukou. Výmenné skľučovadlo posúvajte pri jeho súčasnom otáčaní na upí- naní skľučovadla (19), kým nebudete počuť zreteľný zvuk zaistenia. – Výmenné skľučovadlo sa samočinne zaistí. Skontrolujte zaistenie potiahnutím za výmenné skľučovadlo. Výmena nástroja Ochranná manžeta (4) vo veľkej miere zabraňuje počas pre- vádzky náradia vnikaniu prachu zvŕtania do upínacej hlavy. Pri vkladaní nástroja dávajte pozor, aby sa ochranná manže- ta (4) nepoškodila. u Poškodenú ochrannú manžetu je potrebné ihneď vy- meniť. Odporúčame, aby ste si to dali urobiť vautori- zovanom servisnom stredisku. Výmena nástroja (SDS-plus) Vloženie pracovného nástroja so stopkou SDS‑plus (pozri obrázok E) Pomocou skľučovadla SDS-plus môžete rýchlo apohodlne vymieňať pracovné nástroje bez toho, aby ste museli použí- vať nejaké prídavné nástroje. – Vyčistite zasúvací koniec pracovného nástroja amierne ho namažte. – Vložte pracovný nástroj do upínacej hlavy pri jeho súčas- nom otáčaní tak, aby samočinne zaskočil. – Skontrolujte zaistenie potiahnutím za pracovný nástroj. Pracovný nástroj so stopkou SDS-plus je voľne pohyblivý, čo je podmienené systémovo. Pri behu naprázdno tým vzniká odchýlka od presného kruhového pohybu. Na presnosť vrtu to však nemá vplyv, pretože vrták sa pri vŕtaní sám auto- maticky vycentruje. Vybratie pracovného nástroja so stopkou SDS‑plus (pozri obrázok F) – Zaisťovaciu objímku (5) posuňte dozadu avyberte pracovný nástroj. Výmena nástroja so skľučovadlom sozubeným vencom

Vkladanie pracovného nástroja Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vŕtanie sfunkciou kladiva ani na sekanie! Nástroje bez stop- ky SDS-plus aich skľučovadlo sa pri vŕtaní spríklepom apri sekaní poškodia. – Vložte skľučovadlo sozubeným vencom (17). – Otvorte skľučovadlo sozubeným vencom (17) otočením tak, aby sa nástroj dal vložiť. Vložte pracovný nástroj. – Zasuňte doťahovací kľúč do príslušných otvorov skľučo- vadla sozubeným vencom (17) anástroj rovnomerne utiahnite. – Prepínač pracovných režimov (11) otočte do polohy „Vŕ- tanie“. Vyberanie pracovného nástroja – Otočte objímku skľučovadla sozubeným vencom (17) po- mocou doťahovacieho kľúča proti smeru pohybu hodi- nových ručičiek tak, aby sa pracovný nástroj dal vybrať. Výmena nástroja, rýchloupínacie výmenné skľučovadlo

GBH 2-25 F / GBH 2-26 F

Vkladanie pracovného nástroja (pozri obrázokG) Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vŕtanie sfunkciou kladiva ani na sekanie! Nástroje bez stop- ky SDS-plus aich skľučovadlo sa pri vŕtaní spríklepom apri sekaní poškodia. Bosch Power Tools 1 609 92A 626 | (13.01.2022)116 | Slovenčina – Nasaďte rýchloupínacie výmenné skľučovadlo (1). – Pevne držte pridržiavací prstenec (21) rýchloupínacieho skľučovadla. Upínanie nástroja otvorte otáčaním prednej objímky (20) tak, aby sa mohol nasadiť nástroj. Pevne dr- žte pridržiavací prstenec (21) asilno otáčajte prednú ob- jímku (20) vsmere šípky, kým nebude počuť zreteľný rapkáčový zvuk. – Skontrolujte správne upevnenie potiahnutím za pracovný nástroj. Upozornenie: Ak bolo uchytenie nástroja otvorené až na doraz, môže byť pri uťahovaní uchytenia nástroja počuť rap- káčový zvuk auchytenie nástroja sa nezatvorí. Vtakom prípade otočte prednú objímku (20) raz proti smeru šípky. Potom sa bude dať upínanie nástroja zavrieť. – Prepínač pracovných režimov (11) otočte do polohy „Vŕ- tanie“. Vyberanie pracovného nástroja (pozri obrázok H) – Pevne držte pridržiavací prstenec (21) rýchloupínacieho výmenného skľučovadla. Upínanie nástroja otvorte otáča- ním prednej objímky (20) vsmere šípky tak, aby sa mohol odobrať nástroj. Odsávanie prachu atriesok Prach zniektorých materiálov, napr. znáterov obsahujúcich olovo, zniektorých druhov dreva, minerálov akovu môže byť zdraviu škodlivý. Kontakt stakýmto prachom alebo jeho vdy- chovanie môže vyvolávať alergické reakcie a/alebo ochore- nia dýchacích ciest používateľa alebo osôb, ktoré sa nachá- dzajú vblízkosti. Určité druhy prachu, ako napríklad prach zdubového alebo zbukového dreva, sa považujú za rakovinotvorné, predov- šetkým vspojení sprídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odbor- níci. – Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné. – Postarajte sa odobré vetranie svojho pracoviska. – Odporúčame používať masku na ochranu dýchacích ciest sfiltrom triedy P2. Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrába- ných materiálov. u Zabráňte usadzovaniu ahromadeniu prachu na praco- visku. Prach sa môže ľahko zapáliť. Odsávanie prachu sGDE 16 Plus (príslušenstvo) (pozri obrázokI) Na odsávanie prachu je potrebné GDE 16 Plus (príslušen- stvo). Vysávač musí byť vhodný pre daný druh opracovávaného materiálu. Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciál- ny vysávač. Odsávanie prachu sGDE 18V-26 D (príslušenstvo) Na odsávanie prachu je potrebné odsávacie zariadenie GDE 18V-26 D (príslušenstvo). Pri používaní GDE 18V-26 D dodržujte pokyny pre používa- nie vsúlade surčením vpriloženom návode na obsluhu. Uzáver na zachytávanie prachu (príslušenstvo) (pozri obrázokJ) Na jednoduché zachytávanie prachu bez odsávania je po- trebný uzáver na zachytávanie prachu(23). Prevádzka Uvedenie do prevádzky u Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovať súdajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230V sa môže prevádzkovať aj snapätím 220V. Nastavenie pracovného režimu Pomocou prepínača pracovných režimov (11) zvoľte pracov- ný režim elektrického náradia. – Na zmenu pracovného režimu stlačte uvoľňovacie tlačidlo (10) aprepínač pracovných režimov (11) otáčajte do že- lanej pozície, kým sa počuteľne nezaistí. Upozornenie: Pracovný režim meňte len pri vypnutom elektrickom náradí! Inak by sa mohlo elektrické náradie po- škodiť. Poloha na vŕtanie spríklepom do betónu alebo kameňa Poloha na vŕtanie bez príklepu do dreva, kovu, keramiky aplastu ana skrutkovanie Poloha Vario-Lock na nastavenie polohy seká-

EÚ vyhlásenie ozhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Vŕtacie kladivo Vecné číslo
