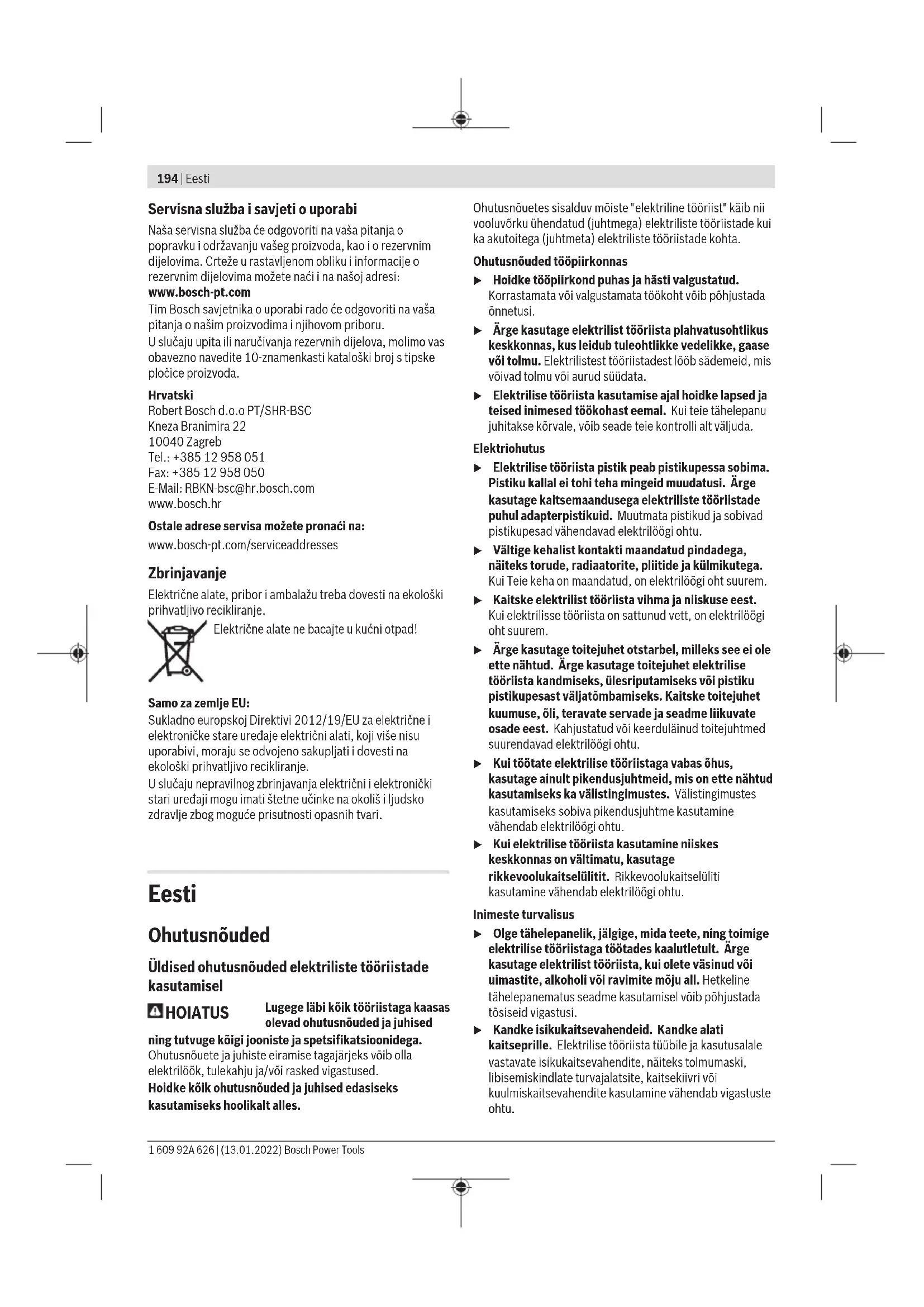

KASUTUSJUHEND GBH 226 F Professional BOSCH

(17) Hammasvööpuuripadrun

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Puurvasar GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Tootenumber 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Pöörlemiskiiruse juhtimine ● ● ● ● Pöörlemise peatamine ● ● ● ● Päripäeva/vastupäeva pöörlemine

Vahetatav puuripadrun − ● − ● Nimisisendvõimsus W 790 790 830 830 Löögisagedus min

0–4000 0–4000 0–4000 0–4000 Löögitugevus EPTA- Procedure05:2016 järgi J 2,5 2,5 2,7 2,7 Tühikäigu-pöörlemiskiirus min

0–1300 0–1300 0–1300 0–1300 Tööriistahoidik SDS plus SDS plus SDS plus SDS plus Spindlikaela läbimõõt mm 50 50 50 50 1 609 92A 626 | (13.01.2022) Bosch Power ToolsEesti | 197 Puurvasar GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Max puuritava ava läbimõõt – Betoon mm 26 26 26 26 – Müüritis (õõnespuurkrooniga) mm 68 68 68 68 – Teras mm 13 13 13 13 – Puit mm 30 30 30 30 Kaal EPTA- Procedure01:2014 järgi kg 2,7 2,9 2,7 2,9 Kaitseklass / II / II / II / II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed olla erinevad. Andmed müra/vibratsiooni kohta GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Mürapäästuväärtused, määratud vastavalt standardileENIEC 62841-2-6. Elektrilise tööriista A-korrigeeritud müratase on tavaliselt järgmine: Helirõhutase dB(A)

Helivõimsustase dB(A)

Kandke kuulmiskaitsevahendeid! Vibratsiooni koguväärtused a

(kolme suuna vektorsumma) ja mõõtemääramatusK, määratud vastavalt standardileENIEC 62841-2-6: Betooni löökpuurimisel:

1,5 1,5 1,5 1,5 Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Paigaldamine u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Lisakäepide u Kasutage elektrilist tööriista ainult koos lisakäepidemega(14). u Veenduge, et lisakäepide oleks alati kindlalt kinnitatud. Vastasel juhul võite tööd tehes kaotada tööriista üle kontrolli. Lisakäepideme kallutamine (vt jn A) Kindla ja mugava tööasendi saamiseks võite lisakäepidet (14) suvaliselt pöörata. – Keerake lisakäepideme (14) alumist hoidepidet vastupäeva ja kallutage lisakäepide (14) soovitud asendisse. Seejärel keerake lisakäepide (14) päripäeva jälle kinni. Veenduge, et lisakäepideme kinnitusriba on korpuse vastavas soones. Bosch Power Tools 1 609 92A 626 | (13.01.2022)198 | Eesti Padruni ja tööriista valimine Löökpuurimiseks ja meiseldamiseks läheb vaja SDS-plus tööriistu, mis paigaldatakse SDS-plus padrunisse. Puidu, metalli, keraamika ja plasti löögita puurimiseks, samuti kruvimiseks kasutatakse ilma SDS-plus-kinnituseta tööriistu (nt silindrilise sabaga puure). Nende tööriistade jaoks vajate kiirkinnitus-puurpadrunit või hammasvöö- puurpadrunit. Padruni vahetamine Hammasvööpadruni paigaldamine/eemaldamine

Ilma SDS-plusita tööriistadega (nt silindrilise sabaga puuridega) töötamise võimaldamiseks peate paigaldama sobiva puurpadruni (hammasvöö- või kiirkinnitus- puurpadrun, lisavarustus). Hammasvöö-puurpadruni monteerimine (vt jnB) – Kruvige SDS-plus-kinnitussaba (18) hammasvöö- puurpadrunisse (17). Fikseerige hammasvöö- puurpadrun (17) fikseerimiskruviga (16). Pange tähele, et kinnituskruvil on vasakkeere. Hammasvöö-puurpadruni paigaldamine (vt jnB) – Puhastage kinnitussaba padrunisse kinnituvat osa ja määrige seda kergelt. – Lükake hammasvööpadrun koos adapteriga pöördliigutusega padrunisse, kuni see automaatselt lukustub. – Lukustuse kontrollimiseks tõmmake hammasvöö- puurpadrunit. Hammasvöö-puurpadruni eemaldamine – Lükake lukustushülssi (5) tahapoole ja võtke hammasvöö- puurpadrun (17) ära. Vahetatava padruni eemaldamine/paigaldamine

GBH 2-25 F / GBH 2-26 F

Vahetatava padruni eemaldamine (vt jnC) – Tõmmake vahetatava padruni lukustusrõngast(6) tahapoole, hoidke seda selles asendis ja tõmmake vahetatav SDS-plus-padrun(2) või vahetatav kiirkinnituspadrun(1) ettepoole ära. – Pärast eemaldamist kaitske vahetatavat padrunit määrdumise eest. Vahetatava padruni paigaldamine (vt jnD) – Enne paigaldamist puhastage vahetatav padrun ja määrige selle padrunisse sisestatavat osa kergelt. – Võtke vahetatavast SDS-plus-padrunist(2) või vahetatavast kiirkinnituspadrunist(1) terve käega ümbert kinni. Lükake vahetatav padrun pöördliigutusega padrunihoidikule(19), kuni kuulete fikseerumisest märku andvat heli. – Vahetatav padrun lukustub automaatselt. Lukustuse kontrollimiseks tõmmake vahetatavat padrunit. Tööriista vahetamine Tolmukaitsekübar (4) kaitseb tööriistahoidikut töötamise ajal puurimistolmu sissetungimise eest. Jälgige, et tööriista paigaldamisel ei vigastataks tolmukaitsekübarat (4). u Vigastatud tolmukaitse tuleb kohe asendada. Soovitatav on lasta seda teha mõnes klienditeeninduskohas. Tarviku vahetus (SDS-plus) Asetage vahetatav SDS-plus tööriist kohale (vt jn E) SDS-plus padruniga saate vahetatavat tööriista ilma täiendavaid tööriistu kasutamata lihtsalt ja kiiresti vahetada. – Puhastage vahetatava tööriista hoidikussse kinnituv osa ja määrige seda kergelt. – Lükake vahetatav tööriist pöördliigutusega tööriistahoidikusse, nii et see ise fikseeruks. – Kontrollige lukustust tööriistast tõmmates. Vahetatav SDS-plus tööriist on süsteemist tingituna vabalt liikuv. Seetõttu tekib tühikäigul pöörlemise ebaühtlus. See ei mõjuta puurava täpsust, sest puur keskmestub puurimisel automaatselt. Vahetatava SDS-plus tööriista eemaldamine (vt jn F) – Lükake lukustuhülssi (5) tahapoole ja eemaldage vahetatav tööriist. Tööriista vahetamine hammasvööpadrunis

Vahetatava tööriista paigaldamine Suunis. Ärge kasutage ilma SDS-plus-kinnituseta tööriistu löökpuurimisel ega meiseldamisel! Löökpuurimine ja meiseldamine kahjustavad SDS-plus-kinnituseta tööriistu ning padrunit. – Paigaldage hammasvöö-puurpadrun (17). – Avage hammasvöö-puurpadrun(17) seda pöörates, kuni saate tarviku sisse asetada. Asetage tarvik kohale. – Asetage puurpadruni võti vastavatesse avadesse hammasvöö-puurpadrunil(17) ja pingutage tarvik ühtlaselt. – Keerake löögi/pöörlemise peatamislüliti(11) asendisse „Puurimine“. Vahetatava tööriista eemaldamine – Pöörake hammasvöö-puurpadruni (17) hülssi puurpadrunivõtmega vastupäeva, kuni vahetatava tööriista saab eemaldada. Vahetatava kiirkinnituspadruni vahetamine

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Puurvasar Tootenumber
