MANUAL DE UTILIZARE GBH 226 F Professional BOSCH

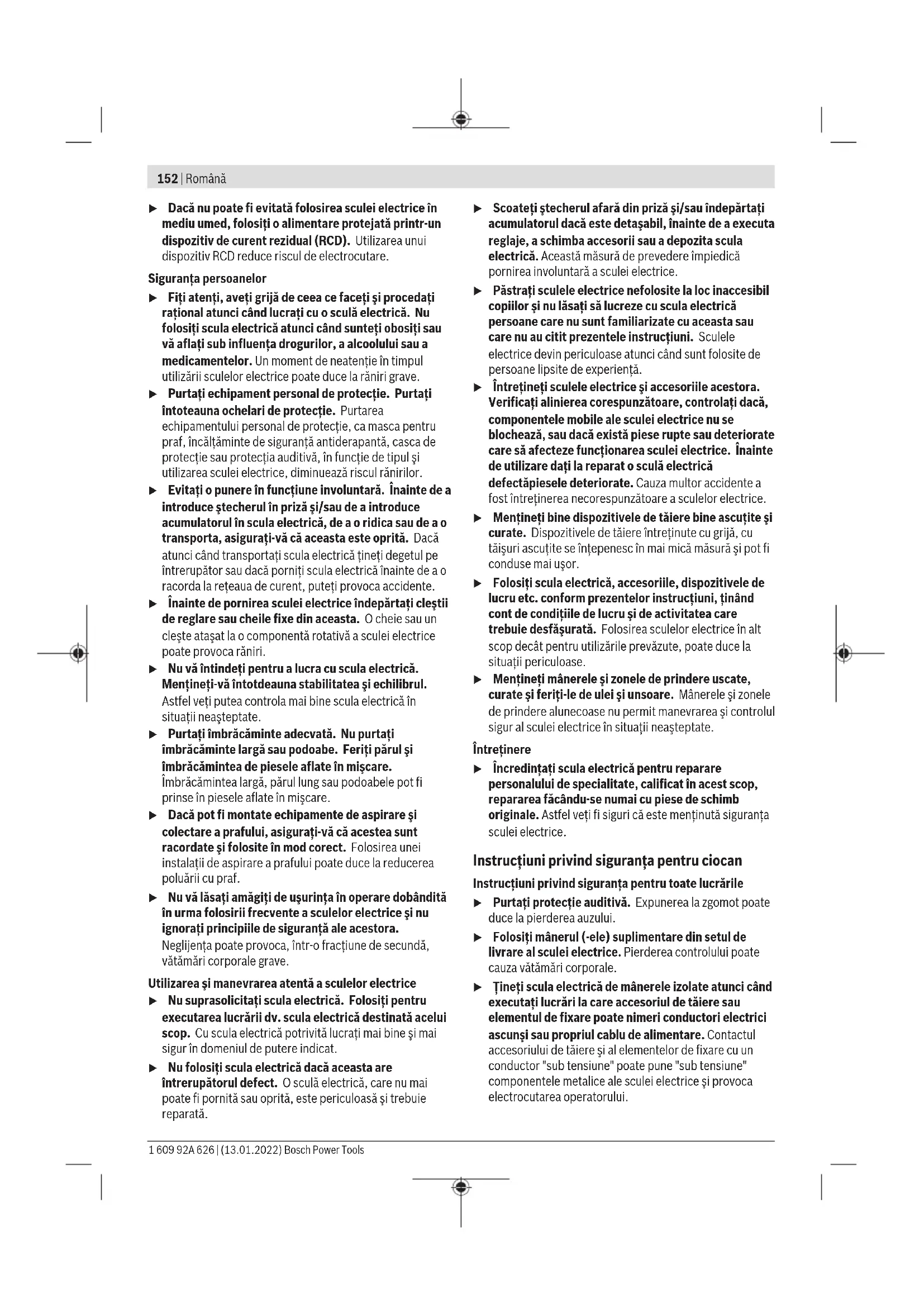

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар оқшаулағышының қараюы немесе көмірленуі.) Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құралдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және ұлттық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет. Қате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін. Română Instrucţiuni de siguranţă Instrucţiuni generale de siguranţă pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Bosch Power Tools 1 609 92A 626 | (13.01.2022)152 | Română u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. Instrucţiuni privind siguranţa pentru ciocan Instrucţiuni privind siguranţa pentru toate lucrările u Purtaţi protecţie auditivă. Expunerea la zgomot poate duce la pierderea auzului. u Folosiţi mânerul (-ele) suplimentare din setul de livrare al sculei electrice. Pierderea controlului poate cauza vătămări corporale. u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care accesoriul de tăiere sau elementul de fixare poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul accesoriului de tăiere şi al elementelor de fixare cu un conductor "sub tensiune" poate pune "sub tensiune" componentele metalice ale sculei electrice şi provoca electrocutarea operatorului. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsRomână | 153 Instrucţiuni privind siguranţa în cazul utilizării de burghie lungi cu ciocane rotopercutoare u Începeţi întotdeauna găurirea utilizând o turaţie mică şi cu vârful burghiului aflat în contact cu piesa de prelucrat. La turaţii mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de prelucrat, provocând răniri. u Exercitaţi forţă de apăsare numai coliniar cu burghiul şi nu apăsaţi excesiv. Burghiele se pot îndoi, ceea ce poate duce la ruperea lor sau la pierderea controlului, provocând răniri. Instrucţiuni suplimentare privind siguranţa u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electrice. u Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într‑o menghină este ţinută mai sigur decât cu mâna dumneavoastră. u Imediat după oprirea aparatului, nu atinge niciunul dintre accesorii sau părţile adiacente ale carcasei. În timpul funcţionării, acestea se înfierbântă puternic şi pot provoca arsuri. u Accesoriul se poate bloca în timpul găuririi. Asigură-te că scula electrică are o poziţie sigură şi ţine-o ferm cu ambele mâini. În caz contrar, poţi pierde controlul asupra sculei electrice. u Acţionează cu atenţie atunci când efectuezi lucrări de demolare cu ajutorul dălţii. Fragmentele de material demolat desprinse aflate în cădere te pot răni pe tine şi pe persoanele din apropiere. u Prindeţi strâns scula electrică cu ambele mâini în timpul lucrului şi asiguraţi-vă o poziţie stabilă. Scula electrică este condusă mai sigur cu ambele mâini. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizare conform destinaţiei Scula electrică este destinată atât găuririi cu percuţie în beton, cărămidă şi piatră, cât şi pentru lucrări uşoare de dăltuire. Aceasta este de asemenea adecvată pentru găurirea fără percuţie în lemn, metal, ceramică şi material plastic. Sculele electrice prevăzute cu un sistem de reglare electronică a turaţiei şi funcţionare spre dreapta/stânga sunt adecvate şi pentru înşurubare. Componentele ilustrate Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. (1) Mandrină interschimbabilă cu strângere rapidă (GBH 2-25 F, GBH 2-26 F) (2) Mandrină interschimbabilă cu sistem de prindere SDS-plus (GBH 2-25 F, GBH 2-26 F) (3) Sistem SDS plus de prindere a accesoriilor (4) Capac de protecţie împotriva prafului (5) Manşon de blocare (6) Inel de blocare a mandrinei interschimbabile (GBH 2-25 F, GBH 2-26 F) (7) Comutator de schimbare a direcţiei de rotaţie (8) Tastă de fixare a comutatorului de pornire/oprire (9) Comutator de pornire/oprire (10) Tastă de deblocare a comutatorului de oprire a percuţiei/rotaţiei (11) Comutator de oprire a percuţiei/rotaţiei (12) Tastă de reglare a limitatorului de reglare a adâncimii (14) Mâner auxiliar (suprafaţă izolată de prindere) (15) Mâner (suprafaţă izolată de prindere) (16) Şurub de siguranţă pentru mandrina cu coroană dinţată

(17) Mandrină cu coroană dinţată

(18) Tijă de prindere SDS plus pentru mandrină

(19) Adaptor pentru mandrină (GBH 2-25 F, GBH 2-26

(20) Manşonul anterior al mandrinei interschimbabile cu strângere rapidă (GBH 2-25 F, GBH 2-26 F) (21) Inelul de fixare al mandrinei interschimbabile cu strângere rapidă (GBH 2-25 F, GBH 2-26 F) (22) Sistem de aspirare a prafului (GDE 16 Plus)

(23) Capac de colectare a prafului

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteţi găsi accesoriile complete în programul nostru de accesorii. Bosch Power Tools 1 609 92A 626 | (13.01.2022)154 | Română Date tehnice Ciocan rotopercutor GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Număr de identificare 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Reglare a turaţiei ● ● ● ● Oprire rotaţie ● ● ● ● Funcţionare spre dreapta/ stânga

Mandrină interschimbabilă – ● – ● Putere nominală W 790 790 830 830 Număr de percuţii min

0–4000 0–4000 0–4000 0–4000 Energie de percuţie conform EPTA-Procedure05:2016 J 2,5 2,5 2,7 2,7 Turaţie în gol rot/min 0–1300 0–1300 0–1300 0–1300 Sistem de prindere a accesoriilor SDSplus SDSplus SDSplus SDSplus Diametru guler ax mm 50 50 50 50 Diametru maxim de găurire – Beton mm 26 26 26 26 – Zidărie (cu carotă) mm 68 68 68 68 – Oţel mm 13 13 13 13 – Lemn mm 30 30 30 30 Greutate conform EPTA-Pro- cedure01:2014 kg 2,7 2,9 2,7 2,9 Clasa de protecţie / II / II / II / II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele specifice anumitor ţări, aceste specificaţii pot varia. Informaţii privind zgomotul/vibraţiile GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Valorile zgomotului emis au fost determinate conformENIEC 62841-2-6. Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: Nivel de presiune sonoră dB(A)

Nivel de putere sonoră dB(A)

Poartă căşti antifonice! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conformENIEC 62841-2-6: Găurire cu percuţie în beton:

1,5 1,5 1,5 1,5 Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în prezentele instrucţiuni au fost măsurate conform unei proceduri de măsurare standardizate şi pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite şi pentru evaluarea provizorie a vibraţiilor şi zgomotului emis. Nivelul specificat al vibraţiilor şi al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În 1 609 92A 626 | (13.01.2022) Bosch Power ToolsRomână | 155 eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor şi nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibraţiile şi zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montarea u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Mânerul auxiliar u Utilizează scula electrică numai împreună cu mânerul auxiliar (14). u De aceea, asigură-te întotdeauna că strângi ferm mânerul auxiliar. În caz contrar, poţi pierde controlul asupra sculei electrice în timpul lucrului. Bascularea mânerului auxiliar (consultă imaginea A) Puteţi regla mânerul auxiliar (14) prin basculare, pentru obţinerea unei poziţii de lucru sigure şi confortabile. – Răsuceşte în sens antiorar partea inferioară a mânerului auxiliar (14) şi basculează mânerul auxiliar (14) în poziţia dorită. Apoi răsuceşte ferm în sens orar partea inferioară a mânerului auxiliar (14). Ai grijă ca banda de strângere a mânerului auxiliar să fie prinsă în canelura prevăzută în acest scop pe carcasă. Alegerea mandrinei şi accesoriilor Pentru găurirea cu percuţie aveţi nevoie de accesorii cu sistem de prindere SDS-plus care să poată fi introduse în mandrina SDS-plus. Pentru găurirea fără percuţie în lemn, metal, ceramică sau material plastic cât şi pentru înşurubare se folosesc accesorii fără sistem de prindere SDS-plus (de exemplu, burghie cu tijă cilindrică). Pentru aceste accesorii aveţi nevoie de o mandrină rapidă, respectiv de o mandrină cu coroană dinţată. Înlocuirea mandrinei Montarea/Demontarea mandrinei cu coroană dinţată

Pentru a lucra cu scule fără SDS-plus (deexemplu, burghie cu tijă cilindrică), trebuie să montezi o mandrină corespunzătoare (o mandrină cu coroană dinţată sau o mandrină rapidă, disponibilă ca accesoriu). Montarea mandrinei cu coroană dinţată (consultă imaginea B) – Înşurubează tija de prindere SDS-plus (18) într-o mandrină cu coroană dinţată (17). Asigură mandrina cu coroană dinţată (17) cu şurubul de siguranţă (16). Asigură-te că şurubul de siguranţă are un filet spre stânga. Montarea mandrinei cu coroană dinţată (consultăimagineaB) – Curăţă capătul de introducere al tijei de prindere şi gresează-l uşor. – Introdu mandrina cu coroană dinţată prin rotirea tijei în sistemul de prindere a accesoriilor, până când se blochează automat. – Verifică blocarea trăgând de mandrina cu coroană dinţată. Extragerea mandrinei cu coroană dinţată – Împinge manşonul de blocare (5) spre înapoi şi scoate mandrina cu coroană dinţată (17). Extragerea/Introducerea mandrinei interschimbabile

GBH 2-25 F / GBH 2-26 F

Demontarea mandrinei interschimbabile (consultă imaginea C) – Trage spre înapoi inelul de blocare a mandrinei interschimbabile (6), menţine-l ferm în această poziţie şi trage spre înainte mandrina interschimbabilă SDS-plus (2), respectiv mandrina interschimbabilă cu strângere rapidă (1). – După demontare, protejează mandrina interschimbabilă împotriva murdăririi. Montarea mandrinei interschimbabile (consultă imaginea D) – Înainte de a o introduce, curăţă mandrina interschimbabilă şi gresează uşor capătul de introducere al acesteia. – Apucă cu toată mâna mandrina interschimbabilă SDS- plus (2), respectiv mandrina interschimbabilă cu strângere rapidă (1). Împinge mandrina interschimbabilă rotind adaptorul pentru mandrină (19) până când se fixează sonor. – Mandrina interschimbabilă se blochează automat. Verifică blocarea mandrinei interschimbabile trăgând de aceasta. Înlocuirea sculei Capacul de protecţie împotriva prafului (4) împiedică în mare măsură pătrunderea prafului rezultat în urma găuririi în sistemul de prindere a accesoriilor în timpul funcţionării sculei electrice. La introducerea accesoriului, aveţi grijă să nu deterioraţi capacul de protecţie împotriva prafului (4). u În cazul deteriorării capacului de protecţie împotriva prafului, acesta trebuie înlocuit imediat. Se recomandă ca această operaţie să fie executată la un centru de asistenţă tehnică. Bosch Power Tools 1 609 92A 626 | (13.01.2022)156 | Română Înlocuirea sculei (SDS-plus) Montarea accesoriilor cu sistem de prindere SDS-plus (consultaţi imaginea E) Cu mandrina SDS-plus puteţi înlocui simplu şi confortabil accesoriul, fără a utiliza scule suplimentare. – Curăţă cu regularitate capătul de introducere al accesoriului şi gresează‑l uşor. – Introdu prin răsucire accesoriul în sistemul de prindere, până când se blochează automat. – Verifică blocarea accesoriului trăgând de acesta. Accesoriul cu sistem de prindere SDS-plus este proiectat pentru a fi mobil. De aceea, la funcţionarea în gol, se produce o abatere de la mişcarea concentrică. Aceasta nu afectează precizia de execuţie a găurii deoarece burghiul se autocentrează în timpul găuririi. Demontarea accesoriilor cu sistem de prindere SDS-plus (consultaţi imaginea F) – Împingeţi manşonul de blocare (5) spre înapoi şi extrageţi accesoriul. Înlocuirea accesoriului mandrinei cu coroană dinţată

Montarea accesoriului Observaţie: Pentru găurire cu percuţie sau dăltuire nu utiliza accesorii fără sistem de prindere SDS-plus! Accesoriile fără sistem de prindere SDS-plus şi mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuţie şi la dăltuire. – Introdu mandrina cu coroană dinţată (17). – Deschide prin rotire mandrina cu coroană dinţată (17) până când accesoriul poate fi montat. Introdu un accesoriu. – Introdu cheia pentru mandrine în găurile corespunzătoare din mandrina cu coroană dinţată (17) şi strânge uniform accesoriul. – Roteşte comutatorul de oprire a percuţiei/rotaţiei (11) în poziţia „Găurire”. Extragerea accesoriului – Răsuceşte manşonul mandrinei cu coroană dinţată (17) cu ajutorul cheii pentru mandrine în sens antiorar, până când accesoriul poate fi extras. Înlocuirea mandrinei interschimbabile cu strângere rapidă

GBH 2-25 F / GBH 2-26 F

Montarea accesoriului (consultă imaginea G) Observaţie: Pentru găurire cu percuţie sau dăltuire nu utiliza accesorii fără sistem de prindere SDS-plus! Accesoriile fără sistem de prindere SDS-plus şi mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuţie şi la dăltuire. – Introdu mandrina interschimbabilă cu strângere rapidă (1). – Ţine ferm inelul de fixare (21) al mandrinei interschimbabile cu strângere rapidă. Deschide sistemul de prindere a accesoriilor rotind manşonul anterior (20) până când accesoriul poate fi montat. Ţine ferm inelul de fixare (21) şi roteşte puternic manşonul anterior (20) în direcţia săgeţii până când se fixează sonor. – Verifică fixarea accesoriului trăgând de acesta. Observaţie: Dacă sistemul de prindere a accesoriilor a fost deschis până la opritor, la strângerea sistemului de prindere a accesoriilor se emite un zgomot, iar sistemul de prindere a accesoriilor nu se închide. În acest caz, roteşte manşonul anterior (20) o dată în direcţia opusă celei indicate de săgeată. Apoi, sistemul de prindere a accesoriilor poate fi închis. – Roteşte comutatorul de oprire a percuţiei/rotaţiei (11) în poziţia „Găurire”. Extragerea accesoriului (consultă imaginea H) – Ţine ferm inelul de fixare (21) al mandrinei interschimbabile cu strângere rapidă. Deschide sistemul de prindere a accesoriilor rotind manşonul anterior (20) în direcţia săgeţii, până când accesoriul poate fi extras. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Sistemul de aspirare a prafului cu GDE16 Plus (accesoriu) (consultăimagineaI) Pentru sistemul de aspirare a prafului este necesar un GDE 16 Plus (accesoriu). Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, foloseşte un aspirator special. Sistemul de aspirare a prafului cu GDE 18V-26 D (accesoriu) Pentru sistemul de aspirare a prafului este necesar dispozitivul de aspirare GDE 18V-26 D (accesoriu). La utilizarea GDE 18V-26 D, ţine cont de observaţiile privind utilizarea conform destinaţiei din instrucţiunile de utilizare însoţitoare. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsRomână | 157 Capac de colectare a prafului (accesoriu) (consultăimagineaJ) Pentru colectarea mai uşoară a prafului, fără aspirare, este necesar un capac de colectare a prafului(23). Funcţionarea Punerea în funcţiune u Ţineţi seama de tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele specificate pe plăcuţa indicatoare a tipului scule electrice. Sculele electrice inscripţionate cu 230V pot funcţiona şi racordate la 220V. Reglarea modului de funcţionare Cu ajutorul comutatorului de oprire a percuţiei/rotaţiei (11) selectează modul de funcţionare a sculei electrice. – Pentru comutarea modului de funcţionare, apasă tasta de deblocare (10)şi roteşte comutatorul de oprire a percuţiei/rotaţiei (11) în poziţia dorită, până când se fixează sonor. Observaţie: Modifică modul de funcţionare numai când scula electrică este dezactivată! În caz contrar, scula electrică se poate deteriora. Poziţia pentru găurire cu percuţie în beton sau piatră Poziţia pentru găurire fără percuţie în lemn, metal, ceramică şi material plastic, precum şi pentru înşurubare Poziţia Vario-Lock pentru reglarea poziţiei dălţii Comutatorul de oprire a percuţiei/rotaţiei(11) nu se fixează în această poziţie. Poziţia pentru dăltuire Reglarea direcţiei de rotaţie Cu ajutorul comutatorului de schimbare a direcţiei de rotaţie (7) puteţi schimba direcţia de rotaţie a sculei electrice. Atunci când comutatorul de pornire/oprire (9) este apăsat, acest lucru nu mai este însă posibil. u Acţionează comutatorul de schimbare a direcţiei de rotaţie(7) numai cu scula electrică oprită. Reglează întotdeauna direcţia de rotaţie pentru găurire cu percuţie, găurire şi dăltuire pe funcţionarea spre dreapta. – Funcţionarea spre dreapta: Roteşte comutatorul de schimbare a direcţiei de rotaţie (7) pe ambele părţi, până la opritor, în poziţia . – Funcţionarea spre stânga: Roteşte comutatorul de schimbare a direcţiei de rotaţie (7) pe ambele părţi, până la opritor, în poziţia . Pornirea/Oprirea – Pentru pornirea sculei electrice, apăsaţi comutatorul de pornire/oprire (9). – Pentru fixarea în poziţie a comutatorului de pornire/ oprire (9), menţineţi-l apăsat şi apăsaţi simultan tasta de fixare (8). – Pentru oprirea sculei electrice, eliberaţi comutatorului de pornire/oprire (9). Cu comutatorul de pornire/oprire blocat în poziţie (9), mai întâi apăsaţi-l, iar apoi eliberaţi-l. Reglarea turaţiei/numărului de percuţii Poţi regla progresiv turaţia/numărul de percuţii a/al sculei electrice conectate exercitând o apăsare mai puternică sau mai uşoară asupra comutatorului de pornire/oprire (9). O apăsare uşoară a comutatorului de pornire/oprire (9) determină o turaţie joasă/un număr de percuţii mai mic. Turaţia/Numărul de percuţii creşte odată cu creşterea forţei de apăsare. Modificarea poziţiei dălţii (Vario-Lock) Poţi bloca dalta în poziţiile 36. Astfel poţi adopta întotdeauna poziţia de lucru optimă. – Introdu dalta în sistemul de prindere a accesoriilor. – Roteşte comutatorul de oprire a percuţiei/rotaţiei (11) în poziţia „Vario-Lock”. – Roteşte accesoriul în poziţia dorită a dălţii. – Roteşte comutatorul de oprire a percuţiei/rotaţiei (11) în poziţia „Dăltuire”. Astfel, sistemul de prindere a accesoriilor va fi blocat. – Reglează direcţia de rotaţie pentru dăltuire pe funcţionarea spre dreapta. Instrucţiuni de lucru Reglarea adâncimii de găurire (consultaţi imaginea K) Cu ajutorul limitatorului de reglare a adâncimii (13) se poate stabili adâncimea de găurire dorită X. – Apăsaţi tasta pentru reglarea limitatorului de reglare a adâncimii (12) şi introduceţi limitatorul de reglare a adâncimii în mânerul auxiliar (14). Canelura de pe limitatorul de reglare a adâncimii (13) trebuie să fie orientată în jos. – Împingeţi accesoriul cu sistem de prindere SDS-plus până la opritor în sistemul SDS-plus de prindere a accesoriilor (3). În caz contrar, mobilitatea accesoriului cu sistem de prindere SDS-plus ar putea cauza o reglare greşită a adâncimii de găurire. – Trageţi limitatorul de reglare a adâncimii până când distanţa dintre vârful burghiului şi vârful limitatorului de reglare a adâncimii corespund adâncimii de găurire dorite

Cuplaj de suprasarcină u Dacă accesoriul se blochează sau se agaţă, se întrerupe antrenarea la arborele portburghiu. Din cauza forţelor astfel generate, este necesar să ţineţi întotdeauna ferm şi cu ambele mâini scula electrică şi să aveţi o poziţie stabilă. Bosch Power Tools 1 609 92A 626 | (13.01.2022)158 | Български u Opriţi scula electrică şi detensionaţi-o atunci când se blochează. Pornirea sculei electrice când dispozitivul de găurire este blocat, generează momente de recul foarte puternice. Montarea biţilor de şurubelniţă (consultaţi imaginea L) u Amplasaţi scula electrică pe piuliţă/şurub numai în stare oprită. În caz contrar, accesoriile aflate în rotaţie pot aluneca. Pentru utilizarea biţilor de şurubelniţă, este necesar un suport universal (24) cu o tijă de prindere SDS-plus (accesoriu). – Curăţaţi capătul de introducere al tijei de prindere şi gresaţi-l uşor. – Introduceţi suportul universal în sistemul de prindere a accesoriilor rotindu-l până când se blochează automat în acesta. – Verificaţi blocajul trăgând de suportul universal. – Introduceţi un cap de şurubelniţă în suportul universal. Folosiţi numai biţi de şurubelniţă potriviţi pentru capul de şurub respectiv. – Pentru demontarea suportului universal, împingeţi spre înapoi manşonul de blocare (5) şi extrageţi suportul universal (24) din sistemul de prindere a accesoriilor. Întreţinere şi service Întreţinerea şi curăţarea u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranţei în timpul utilizării, această operaţie se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch. u În cazul deteriorării capacului de protecţie împotriva prafului, acesta trebuie înlocuit imediat. Este recomandat ca această operaţie să fie executată la un centru de asistenţă tehnică. – Curăţă sistemul de prindere a accesoriilor (3) după fiecare utilizare. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică răspunde întrebărilor tale atât în ceea ce priveşte întreţinerea şi repararea produsului tău, cât şi referitor la piesele de schimb. Pentru desenele descompuse şi informaţii privind piesele de schimb, poţi de asemenea să accesezi: www.bosch-pt.com Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie pentru a te ajuta în chestiuni legate de produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10cifre, indicat pe plăcuţa cu date tehnice a produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Mai multe adrese ale unităţilor de service sunt disponibile la: www.bosch-pt.com/serviceaddresses Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE privind sculele şi aparatele electrice şi electronice uzate şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz trebuie colectate separat şi direcţionate către o staţie de revalorificare ecologică. În cazul eliminării necorespunzătoare, aparatele electrice şi electronice pot avea un efect nociv asupra mediului şi sănătăţii din cauza posibilei prezenţe a substanţelor periculoase.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Ciocan rotopercutor Număr de identificare
