HASZNÁLATI ÚTMUTATÓ CCC1801M RYOBI

Feltétlenül fontos, hogy a jelen használati útmutatóban foglalt előírásokat az összeszerelés és az üzembe helyezés ellőt elolvassa!

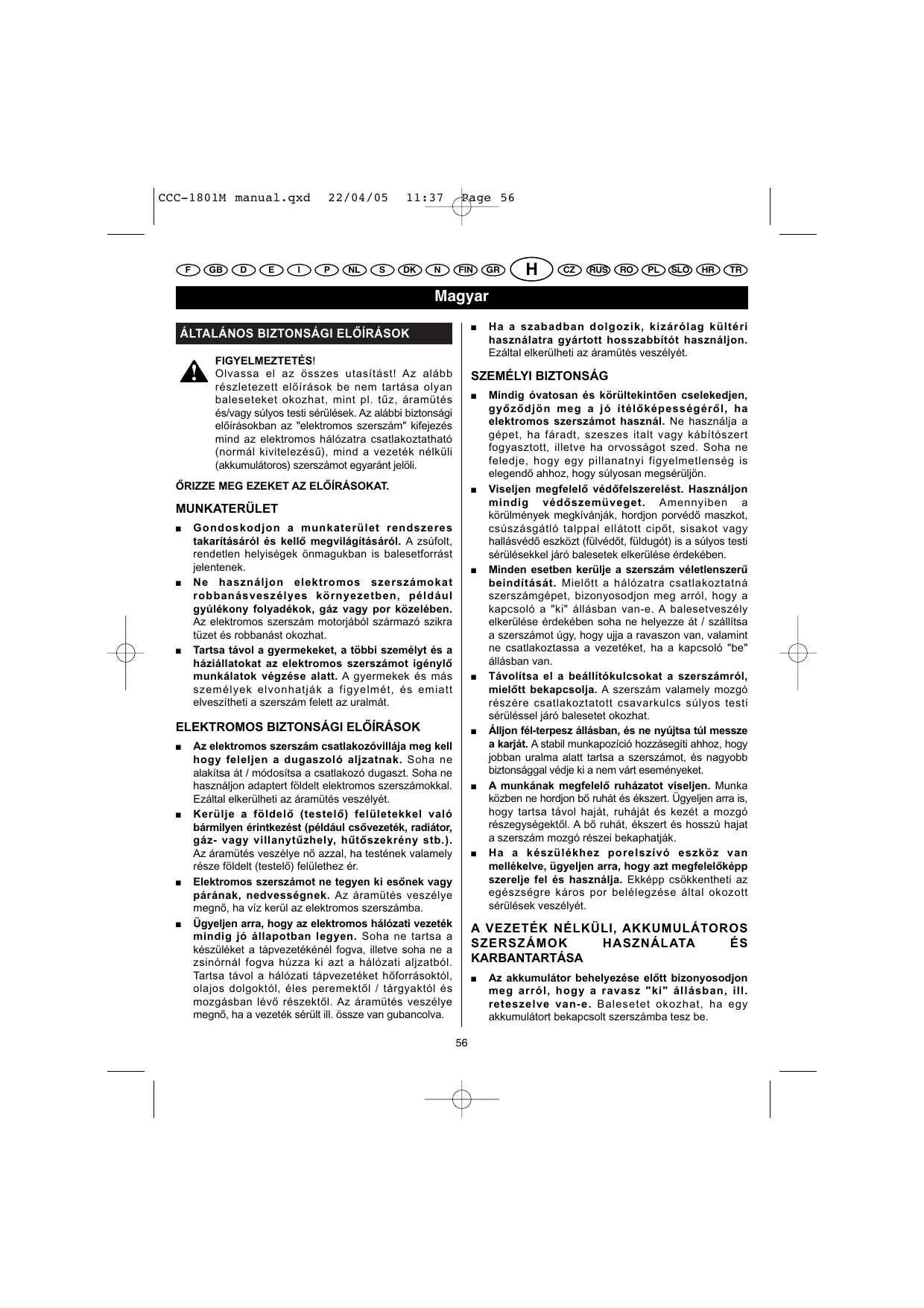

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK FIGYELMEZTETÉS! Olvassa el az összes utasítást! Az alább részletezett előírások be nem tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések. Az alábbi biztonsági előírásokban az "elektromos szerszám" kifejezés mind az elektromos hálózatra csatlakoztatható (normál kivitelezésű), mind a vezeték nélküli (akkumulátoros) szerszámot egyaránt jelöli.

Gondoskodjon a munkaterület rendszeres takarításáról és kellő megvilágításáról. A zsúfolt, rendetlen helyiségek önmagukban is balesetforrást jelentenek. Ne használjon elektromos szerszámokat robbanásveszélyes környezetben, például gyúlékony folyadékok, gáz vagy por közelében. Az elektromos szerszám motorjából származó szikra tüzet és robbanást okozhat. Tartsa távol a gyermekeket, a többi személyt és a háziállatokat az elektromos szerszámot igénylő munkálatok végzése alatt. A gyermekek és más személyek elvonhatják a figyelmét, és emiatt elveszítheti a szerszám felett az uralmát.

Ha a szabadban dolgozik, kizárólag kültéri használatra gyártott hosszabbítót használjon. Ezáltal elkerülheti az áramütés veszélyét.

Az elektromos szerszám csatlakozóvillája meg kell hogy feleljen a dugaszoló aljzatnak. Soha ne alakítsa át / módosítsa a csatlakozó dugaszt. Soha ne használjon adaptert földelt elektromos szerszámokkal. Ezáltal elkerülheti az áramütés veszélyét. Kerülje a földelő (testelő) felületekkel való bármilyen érintkezést (például csővezeték, radiátor, gáz- vagy villanytűzhely, hűtőszekrény stb.). Az áramütés veszélye nő azzal, ha testének valamely része földelt (testelő) felülethez ér. Elektromos szerszámot ne tegyen ki esőnek vagy párának, nedvességnek. Az áramütés veszélye megnő, ha víz kerül az elektromos szerszámba. Ügyeljen arra, hogy az elektromos hálózati vezeték mindig jó állapotban legyen. Soha ne tartsa a készüléket a tápvezetékénél fogva, illetve soha ne a zsinórnál fogva húzza ki azt a hálózati aljzatból. Tartsa távol a hálózati tápvezetéket hőforrásoktól, olajos dolgoktól, éles peremektől / tárgyaktól és mozgásban lévő részektől. Az áramütés veszélye megnő, ha a vezeték sérült ill. össze van gubancolva.

Mindig óvatosan és körültekintően cselekedjen, győződjön meg a jó ítélőképességéről, ha elektromos szerszámot használ. Ne használja a gépet, ha fáradt, szeszes italt vagy kábítószert fogyasztott, illetve ha orvosságot szed. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön. Viseljen megfelelő védőfelszerelést. Használjon mindig védőszemüveget. Amennyiben a körülmények megkívánják, hordjon porvédő maszkot, csúszásgátló talppal ellátott cipőt, sisakot vagy hallásvédő eszközt (fülvédőt, füldugót) is a súlyos testi sérülésekkel járó balesetek elkerülése érdekében. Minden esetben kerülje a szerszám véletlenszerű beindítását. Mielőtt a hálózatra csatlakoztatná szerszámgépet, bizonyosodjon meg arról, hogy a kapcsoló a "ki" állásban van-e. A balesetveszély elkerülése érdekében soha ne helyezze át / szállítsa a szerszámot úgy, hogy ujja a ravaszon van, valamint ne csatlakoztassa a vezetéket, ha a kapcsoló "be" állásban van. Távolítsa el a beállítókulcsokat a szerszámról, mielőtt bekapcsolja. A szerszám valamely mozgó részére csatlakoztatott csavarkulcs súlyos testi sérüléssel járó balesetet okozhat. Álljon fél-terpesz állásban, és ne nyújtsa túl messze a karját. A stabil munkapozíció hozzásegíti ahhoz, hogy jobban uralma alatt tartsa a szerszámot, és nagyobb biztonsággal védje ki a nem várt eseményeket. A munkának megfelelő ruházatot viseljen. Munka közben ne hordjon bő ruhát és ékszert. Ügyeljen arra is, hogy tartsa távol haját, ruháját és kezét a mozgó részegységektől. A bő ruhát, ékszert és hosszú hajat a szerszám mozgó részei bekaphatják. Ha a készülékhez porelszívó eszköz van mellékelve, ügyeljen arra, hogy azt megfelelőképp szerelje fel és használja. Ekképp csökkentheti az egészségre káros por belélegzése által okozott sérülések veszélyét.

A VEZETÉK NÉLKÜLI, AKKUMULÁTOROS SZERSZÁMOK HASZNÁLATA ÉS KARBANTARTÁSA ■

Az akkumulátor behelyezése előtt bizonyosodjon meg arról, hogy a ravasz "ki" állásban, ill. reteszelve van-e. Balesetet okozhat, ha egy akkumulátort bekapcsolt szerszámba tesz be.

Kizárólag a gyártó által előírt töltővel töltse a szerszám akkumulátorát. Az előírástól eltérő típusú, nem az akkumulátorhoz való töltő használata tüzet okozhat. Egy akkumulátoros (vezeték nélküli) szerszámhoz csak az adott, neki megfelelő, speciális akkumulátor használható. Bármilyen más típusú akkumulátor használata tüzet okozhat. A használaton kívüli akkumulátort tartsa távol az olyan fémtárgyaktól, mint pl. gémkapocs, pénzérme, kulcs, csavar, szög és bármilyen olyan tárgy, mely rövidre zárhatja az akkumulátor sarkait, mivel ez égési sérülést és tüzet idézhet elő. Az akkumulátor saruinak rövidre zárása szikrát-, égési sérüléseket és tüzet okozhat. Kerüljön bármiféle kontaktust, érintkezést az akkumulátorfolyadékkal, abban az esetben, ha a túlzott használat következtében szivárogni kezd. Amennyiben ez mégis megtörténne, öblítse le az érintett felületet tiszta vízzel. Ha a folyadék szembe került, forduljon ezek után orvoshoz. Az akkumulátorból kikerülő folyadék irritációt válthat ki, és égési sérülést okozhat.

Reteszelő nyelv Akkumulátor (nincs mellékelve) Bolyhos oldal

HASZNÁLAT FIGYELMEZTETÉS A csiszológép kiismerése ne késztesse figyelmének csökkentésére. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön. FIGYELMEZTETÉS Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor valamilyen szerszámot használ. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test juthat és ez súlyos szemsérülést okozhat. FIGYELMEZTETÉS Kizárólag a gyártó által előírt alkatelemeket és tartozékokat használjon ehhez a szerszámhoz. A nem megfelelő alkatelemek és tartozékok használata súlyos sérülésekkel járó baleseteket idézhet elő.

ALKALMAZÁSOK JAVÍTÁS ■

A következő deltacsiszolót:

A javítási munkálatokat egy olyan képzett szakemberre kell bízni, aki kizárólag eredeti cserealkatrészeket használ. Az elektromos szerszámot így teljes biztonságban tudja majd használni.

MŰSZAKI ADATOK Feszültség Üresjárati fordulatszám Akkumulátor (nincs mellékelve) Töltő (nincs mellékelve) A talp méretei Átmérő (orbitális) Súly

Fa csiszolása. Rozsdaeltávolítás és acél csiszolása. Porcelánból és különböző fémekből készült tárgyak csiszolása és tisztítása.

AZ AKKUMULÁTOR (NINCS MELLÉKELVE) BEHELYEZÉSE (2. ábra)

18 V 11000 ford./perc BPP-1817M BPP-181M BC-1815S BC-1800 140 x 80 mm 1,8 mm 0,83 kg

FIGYELMEZTETÉS Mielőtt az akkumulátort behelyezné, mindig bizonyosodjon meg arról, hogy a kapcsoló a "ki" (O) állásban van-e. Ezen előírás be nem tartása a gép véletlenszerű beindítását idézheti elő, és súlyos sérüléseket okozhat.

Csiszolólap, nagy szemcseméretű / durva (piros) Csiszolólap, kis szemcseméretű / finom (fehér) Polírozó lap (szürke) Csiszolópapír Öntapadó, tépőzáras csiszolótalp Be / ki kapcsológomb

Az akkumulátort helyezze be a deltacsiszolóba úgy, hogy hozza egybe az akkumulátor domború bordáit a csiszoló belső vájataival. Csúsztassa be az akkumulátort a helyére. A szerszám használata előtt bizonyosodjon meg arról, hogy az akkumulátor két oldalán elhelyezkedő reteszelő nyelvek jól bepattantak, és hogy az akkumulátor megfelelőképp rögzül.

FIN GR H CZ RUS RO PL SLO HR TR Magyar Csiszolópapír / -lap

HASZNÁLAT Csiszolólap, nagy szemcseméretű Csiszolólap, kis szemcseméretű Polírozó lap Csiszolópapír Csiszolópapír Csiszolópapír

FIGYELEMFELHÍVÁS Amikor a csiszolóba illeszti az akkumulátort, bizonyosodjon meg arról, hogy az akkumulátor domború bordái jól illeszkednek a szerszám belsejében lévő vájatokhoz, ill. hogy az akkumulátor reteszelő nyelvei jól a helyükre pattantak. Az akkumulátor helytelen behelyezése megrongálhatja a belső alkatelemeket. ■

Festék és rozsda eltávolítása Könnyű csiszolás, tisztítás Polírozás Durva, nagyoló csiszolás Közepes, finomabb csiszolás Finom, készre csiszolás

FIGYELMEZTETÉS Mindig vegye ki az akkumulátort, amikor egy csiszolólapot rögzít, cserél vagy elfordít. Ezen előírás be nem tartása a gép véletlenszerű beindítását idézheti elő, és súlyos sérüléseket okozhat.

A szerszám használata előtt bizonyosodjon meg arról, hogy az akkumulátor két oldalán elhelyezkedő reteszelő nyelvek jól bepattantak, és hogy az akkumulátor megfelelőképp rögzül.

AZ AKKUMULÁTOR (NINCS MELLÉKELVE) LEVÉTELE ■

Javasolt felhasználás

A CSISZOLÓPAPÍROK, CSISZOLÓLAPOK ÉS POLÍROZÓ LAPOK RÖGZÍTÉSE (3. ábra)

Keresse meg az akkumulátor két oldalán elhelyezkedő reteszelő nyelveket, és nyomja meg őket, hogy ki tudja venni az akkumulátort a csiszolóból. Vegye le az akkumulátort a csiszolóból.

Helyezze a csiszolópapírt ill. -lapot a csiszoló talpához és nyomja erősen a papír / lap bolyhos oldalát az öntapadó, tépőzáras csiszolótalpra.

FIGYELMEZTETÉS Soha ne feledje, hogy az akkumulátoros, vezeték nélküli szerszámok mindig működésre készek. Ebből kifolyólag erősen javasoljuk, hogy a kapcsolót reteszelje, ha nem használja a szerszámot, ill. ha azt bármilyen módon szállítja, vagy áthelyezi.

Megjegyzés: A csiszolópapírt addig használhatja, amíg a csiszolóréteg szemcsézete ezt lehetővé teszi. A csiszoló talpát tisztán kell tartani, hogy jobban tartson. Rendszeresen tisztítsa meg egy kis kefe vagy ecset segítségével.

A CSISZOLÓ BE (I) / KI (O) KAPCSOLÁSA (4. ábra)

A CSISZOLÓLAP ÉS -PAPÍR MEGVÁLASZTÁSA

Ha jó minőségű csiszolást szeretne elérni, rendkívül fontos, hogy a csiszolópapír típusát és szemcseméretét jól válassza meg. Durvább, nagyoló csiszoláshoz szintetikus, mint pl. alumíniumoxid- vagy szilíciumkarbid alapú csiszolópapírt kell használni. A természetes alapú papírok - mint pl. a szilícium-dioxid- (flint) vagy gránát (garnet) alapúak - nagyon puhák, így nagyoló csiszoláshoz való használatuk nem gazdaságos.

Helyezze be az akkumulátort a csiszolóba. A csiszoló beindításához: tolja a be (I) / ki (O) kapcsológombot balra. A csiszoló leállításához: tolja a be (I) / ki (O) kapcsológombot jobbra.

A CSISZOLÓ HASZNÁLATA (5. - 6. ábrák) ■

Általánosan megfogalmazva a nagyobb szemcsét az anyag nagyjának leválasztásához, míg a kisebbet a finommegmunkáláshoz (finiselés) használják. A csiszolandó felület anyaga és minősége szerint meg lehet választani a használt papír / lap szemcseméretét. Amennyiben a felület érdes, egyenetlen, akkor kezdje a csiszolást egy nagy szemcsés papírral, amíg egyenletes felületet nem kap. Ezután egy közepes szemcseméretű papírt kell használni, mely a nagy szemcsék által hagyott karcolásokat ("árkokat") tünteti el, a finom szemcseméretű papírral pedig a végén polírozhatja a felületet. A csiszolást tehát több szemcsemérettel kell végezni, amíg a felület megfelelőképp egyenletes nem lesz.

Oly módon rögzítse a munkadarabot, hogy a csiszoló alatt ne mozdulhasson el. FIGYELMEZTETÉS Amennyiben nem rögzíti megfelelőképp a darabot, a gép kilökheti a használó felé és ez súlyos testi sérüléseket idézhet elő. FIGYELMEZTETÉS Tartsa távol az arcát a csiszolótól és a munkaterülettől. Védje, takarja el a haját, hogy a csiszológép ne kaphassa be, mivel ez súlyos testi sérüléseket idézhet elő.

DK FIN N GR H CZ RUS RO PL SLO HR TR Magyar Papír / lap cseréjéhez egyszerűen vegye le a korábban használt tartozékot és helyezzen fel egy újat a csiszoló talpra nyomva.

Helyezze a csiszolót a munkadarabra oly módon, hogy a csiszolólap teljes mértékben érintkezzen a csiszolásra kerülő felülettel.

A CSISZOLÓPAPÍR ELFORDÍTÁSA (8. ábra) A csiszolópapír csúcsa az a rész, amely a leghamarabb kopik el. A csiszolóval szállított csiszolópapírok kialakítása egyedi, mivel le lehet választani és el lehet fordítani a papír elülső, kétharmados részét, hogy hosszabb ideig lehessen használni. A papír elülső részének elfordításához elegendő, ha leválasztja a hátulsó részről (a perforáció mentén), majd pedig elfordítja oly módon, hogy egy nem használt rész kerüljön a talp csúcsára. Nyomja meg erősen a papírt, hogy a talprészhez ragadjon.

FIGYELEMFELHÍVÁS A motor túlmelegedésének elkerülése érdekében vigyázzon arra, hogy ne fedje le a szellőzőnyílásokat a kezével. ■

Kapcsolja be a csiszolót és helyezze a munkadarab fölé. A csiszolót tartsa maga előtt, megfelelő távolságra a testétől és a csiszolásra kerülő munkafelülettől. Várja meg, hogy a motor elérje a maximális fordulatszámát, majd pedig közelítse a csiszolót lassan a munkadarabhoz. Mozgassa ezután a csiszolót a munkadarab felületén lassan, kis köröket leírva.. Soha ne erőltesse a csiszológépet. A csiszoló súlya önmagában is megfelelő nyomást gyakorol a felületre. Hagyja, hogy a csiszoló és a csiszolópapír "dolgozzon". Ha a csiszolót ezen felül még le is nyomja, akkor a motort lelassítja, a csiszolópapír gyorsabban kopik és a csiszolás sebessége jelentősen lecsökken. Ezentúl ez túl is terheli a motort, miáltal az túlmelegedés következtében meghibásodhat és ez árt a szerszám működésének. Felhívjuk a figyelmét arra, hogy a csiszolás által keltett hő meglágyíthatja / megolvaszthatja a fa lakkvagy gyanta bevonatát. Ügyeljen arra, hogy ne csiszoljon túl hosszú ideig ugyanazon a helyen, mert az anyagot kikoptathatja a csiszolással és a csiszolt felület egyenetlen lesz. A hosszabb időtartamon keresztül végzett csiszolás a motor túlmelegedését idézheti elő. Amennyiben ez mégis megtörténik, állítsa le a csiszolót és várja meg, amíg a talp teljesen leáll, majd vegye le a csiszolót a munkadarabról. Ügyeljen arra végig, hogy a kezei ne legyenek a szellőzőnyílások előtt, vegye ki a csiszolópapírt, majd kapcsolja be újra a gépet és üzemeltesse üresjáratban, amíg a motor le nem hűl. A nehezen hozzáférhető felületeken, mint pl. a sarkokban és a résekben / nyílásokban használja a talp orr-részét kis mértékben oda-vissza mozgatva.

Megjegyzés: A csiszoló- és polírozó lapokon nincs perforáció, így nem lehet őket elfordítani.

KARBANTARTÁS FIGYELMEZTETÉS Alkatrészcsere esetén kizárólag eredeti pótalkatrésszel szabad a régit helyettesíteni. Minden más alkatrész használata megrongálhatja a készüléket és veszélyt hordozhat. FIGYELMEZTETÉS Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor elektromos szerszámot használ, vagy amikor az összegyűlt port sűrített levegővel eltávolítja. Ha a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot is. FIGYELMEZTETÉS A súlyos sérülések elkerülése érdekében mindig vegye ki az akkumulátort a szerszámból, mielőtt bármilyen tisztító- vagy karbantartó művelethez fog. FIGYELMEZTETÉS Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket.

A CSISZOLÓPAPÍR CSERÉJE (7. ábra)

Kizárólag "A szerszám részei" c. részben felsorolt alkatelemeket szabad saját kezűleg cserélni. Bármilyen más alkatrész cseréjét kizárólag egy hivatalos (szerződött) Ryobi Szerviz Központban szabad elvégeztetni.

A deltacsiszolót különböző felhasználásokra szolgáló, különböző típusú csiszolólapokkal és -papírokkal szállítjuk.

FIN GR H CZ RUS RO PL SLO HR TR Magyar FIGYELMEZTETÉS Tisztítás előtt mindig vegye le a csiszolópapírt ill. -lapot a csiszoló talpáról. Ennek az előírásnak a be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után.

KARBANTARTÁS A CSISZOLÓLAPOK TISZTÍTÁSA Élettartamuk megnövelése és hatékonyságuk megőrzése érdekében rendszeresen tisztítsa meg a csiszolólapokat. A lapokról eltávolíthatja az idegen részecskéket úgy, hogy egyszerűen langyos vízzel leöblíti őket. Tisztítás után óvatosan csavarja ki a vizet belőlük és hagyja őket megszáradni. A csiszolólapokat száraz, hűvös helyen fekve tárolja.

A CSISZOLÓPAPÍROK TISZTÍTÁSA A szerszámhoz mellékelt csiszolópapírok újrafelhasználhatók. Emiatt fontos az, hogy rendszeresen tisztítsa őket, azaz hogy a különböző csiszolási műveletek során a felületen összegyűlt port és részecskéket eltávolítsa. A csiszolópapírok tisztításához dörzsölje le őket egy kemény gumival. Ehhez a művelethez egy tiszta cipő talpát is használhatja.

H A GARANCIA FELTÉTELEI Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adás-vételi szerződésen feltüntetett dátumtól érvényes. A normális igénybevételből fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik. A garancia periódus alatt fellépő meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba. A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.

Hangteljesítményszint A gyorsítás négyzetes súlyozott átlagértéke

HU MEGFELELŐSÉGI NYILATKOZAT Felelősségünk teljes tudatában kijelentjük, hogy a jelen termék megfelel a következő szabványoknak és előírásoknak:
