Type de produit	Ponceuse sans fil
Marque	RYOBI
Modèle	CCC1801M
Tension	18 V
Vitesse à vide	11 000 tr/min
Dimensions du patin	140 x 80 mm
Diamètre orbital	1,8 mm
Poids (sans batterie)	0,83 kg
Type de batterie compatible	BPP-1817M, BPP-181M (Lithium-ion, non fournie)
Type de chargeur compatible	BC-1815S, BC-1800 (non fourni)
Système de fixation des abrasifs	Auto-agrippant (Velcro)
Patins fournis	Gros grain (rouge), grain fin (blanc), polissage (gris)
Applications	Ponçage du bois, retrait de rouille, polissage, nettoyage
Interrupteur	Marche/Arrêt avec verrouillage
Garantie	24 mois
Entretien des patins	Nettoyage à l'eau tiède, séchage à plat
Entretien des papiers abrasifs	Frottement avec un bloc de caoutchouc
Équipement de sécurité recommandé	Lunettes de protection, masque anti-poussière, protections auditives
Pièces de rechange	Patins, papiers abrasifs ; autres pièces chez centre agréé Ryobi

FOIRE AUX QUESTIONS - CCC1801M RYOBI

Comment insérer la batterie dans la ponceuse ?

Alignez les nervures de la batterie avec les rainures à l'intérieur de la ponceuse, puis faites coulisser la batterie jusqu'à ce que les dispositifs de verrouillage s'enclenchent. Assurez-vous que l'interrupteur est sur Arrêt (O) avant d'insérer la batterie.

Comment changer le patin ou le papier abrasif ?

Retirez d'abord la batterie pour éviter tout démarrage involontaire. Décollez l'ancien patin ou papier et placez le nouveau en alignant le côté pelucheux avec le patin auto-agrippant. Appuyez fermement.

Quels types de patins sont fournis avec la ponceuse ?

La ponceuse est livrée avec trois patins : un patin abrasif à gros grain (rouge) pour éliminer peintures et rouille, un patin à grain fin (blanc) pour le ponçage léger, et un patin de polissage (gris).

La batterie et le chargeur sont-ils inclus ?

Non, la batterie (modèles BPP-1817M ou BPP-181M) et le chargeur (BC-1815S ou BC-1800) sont vendus séparément. La ponceuse fonctionne sur batterie Lithium-ion 18 V.

Comment mettre en marche et arrêter la ponceuse ?

Pour mettre en marche, poussez le bouton Marche (I)/Arrêt (O) vers la gauche. Pour arrêter, poussez-le vers la droite. L'interrupteur peut être verrouillé pour le transport.

Quelle est la vitesse à vide de la ponceuse ?

La vitesse à vide est de 11 000 tours par minute. Attendez que le moteur atteigne sa vitesse maximale avant d'appliquer la ponceuse sur la pièce.

Comment prolonger la durée de vie du papier abrasif ?

Vous pouvez détacher les deux-tiers avant du papier abrasif le long de la ligne prédécoupée, les tourner pour utiliser un coin neuf, puis les remettre en place. Cela permet d'utiliser les coins non usés.

Quelles consignes de sécurité dois-je suivre ?

Portez toujours des lunettes de sécurité et un masque anti-poussière. N'utilisez pas l'outil dans un environnement explosif. Retirez la batterie lors de tout changement d'accessoire. Maintenez les enfants éloignés.

Comment nettoyer les patins abrasifs ?

Retirez le patin de la ponceuse. Rincez-le à l'eau tiède pour enlever les particules, essorez doucement et laissez sécher à plat dans un endroit frais et sec. Ne jamais utiliser de produits chimiques.

Que faire si la ponceuse surchauffe ?

Arrêtez l'outil, retirez la batterie, retirez le papier abrasif, puis faites tourner la ponceuse à vide pour refroidir le moteur. Évitez de couvrir les fentes de ventilation. Une pression excessive peut provoquer une surchauffe.

MODE D'EMPLOI CCC1801M RYOBI

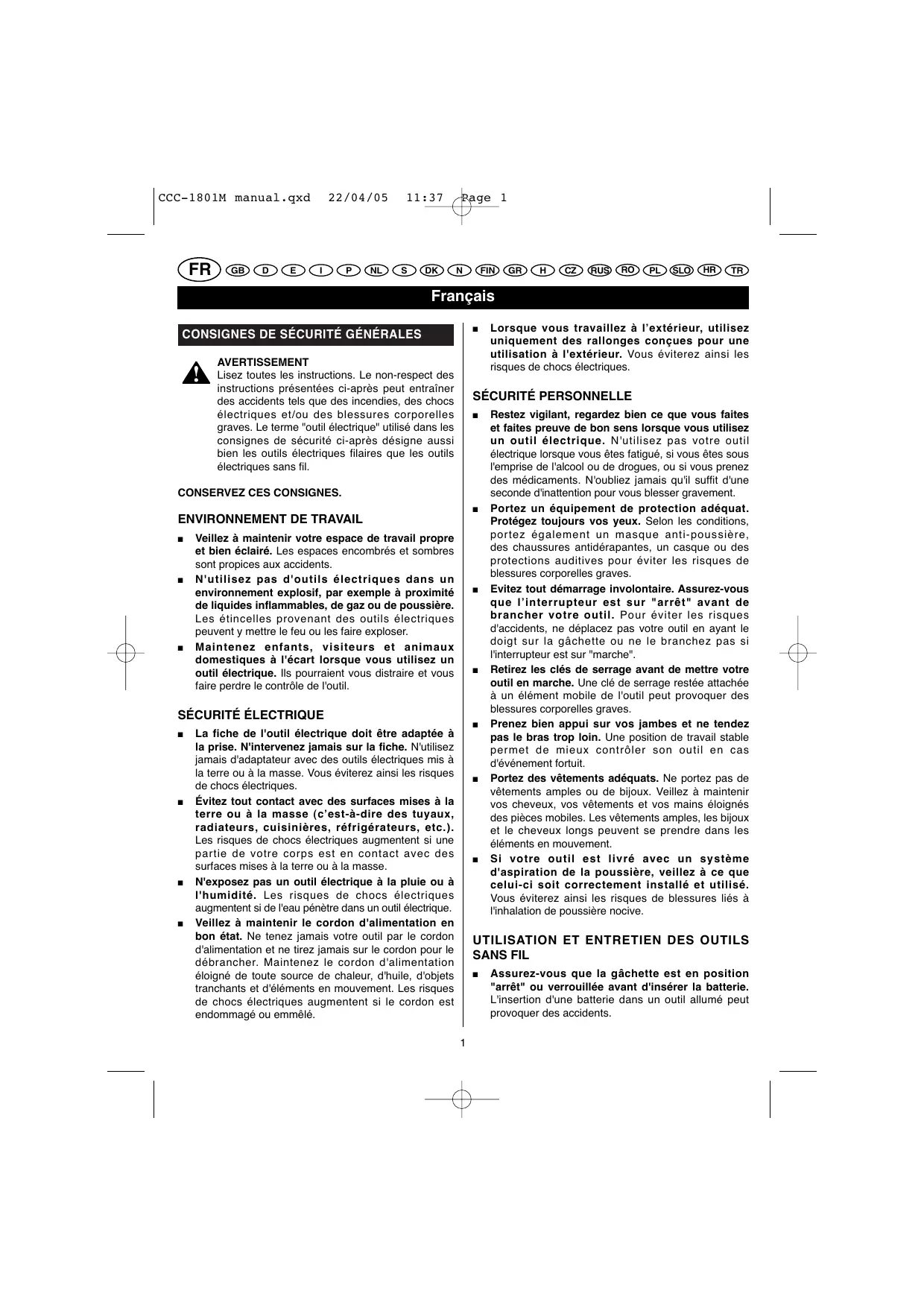

Lisez toutes les instructions. Le non-respect des instructions représentées ci-après peut entraîner des accidents tels que des incendies, des chocs électriques et/ou des blessures corporelles graves. Le terme "outil électrique" utilisé dans les consignes de sécurité ci-après désigne aussi bien les outils électriques filaires que les outils électriques sans fil.

Environnement de travail

Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides inflammables, de gaz ou de poussière. Les étincelles provenant des outils électriques peuvent ymettre le feu ou les faire exploser. - Maintenez enfants, visiteurs et animaux domestiques à l'écart lorsque vous utilisez un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil.

Sécurité électrique

La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous éviterez ainsi les risques de chocs électriques. Évitez tout contact avec des surfaces mises à la terre ou à la masse (c'est-à-dire des tuyaux, radiateurs, cuisinières, réfrigerateurs, etc.). Les risques de chocs électriques augmentent si une partie de ce corps est en contact avec des surfaces mises à la terre ou à la masse. N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé.

Lorsque vous travaillez à l'extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Vous éviterez ainsi les risques de chocs électriques.

Sécurité personnelle

Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. - Portez un équipement de protection adéquat. Protégez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves. Évitez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gachette ou ne le branchez pas si l'interrupteur est sur "marche". Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. - Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de maîtriser son outil en cas d'événement fortuit. - Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos mains éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les éléments en mouvement. Si votre outil est livré avec un système d'aspiration de la poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques de blessures liés à l'inhalation de poussière nocive.

Utilisation et entretien des OUTILS sans FIL

Assurez-vous que la gachette est en position "arrêt" ou verrouillée avant d'insérer la batterie. L'insertion d'une batterie dans un outil allumé peut provoquer des accidents.

Consignes de sécurité générales

Ne rechargez la batterie de votre outil qu’avec le chargeur indiqué par le fabricant. Un chargeur adapté à un certain type de batterie peut déclencher un incendie s'il est utilisé avec un autre type de batterie. Seul un type de batterie spécifique doit être utilisé avec un outil sans fil. L'utilisation de toute autre batterie peut provoquer un incendie. Lorsque la batterie n'est pas utilisée, maintenez-la éloignée des objets métalliques tels que des trombones, pièces de monnaie, clés, vis, clous ou tout autre objet susceptible de connecter les contacts entre eux, ce qui peut provoquer des brûlures ou des incendies. Le court-circuitage des contacts de la batterie peut provoquer des étincelles, des brûlures ou des incendies. Évitez tout contact avec le liquide de batterie en cas de fuite de la batterie due à une utilisation abusive. Si cela se produit, rincez la zone touchée à l'eau claire. Si vos yeux sont atteints, consultez également un médecin. Le liquide projeté d'une batterie peut provoquer des irritations ou des brûlures.

Réparations

• Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsi utiliser votre outil électrique en toute sécurité.

Tension 18 V

Vitesse à vide 11000 tours/min

Batterie (non fournie) BPP-1817M BPP-181M

Chargeur (non fourni) BC-1815S BC-1800

Dimensions du patin 140 x 80 mm

Diamètre orbital 1,8 mm

Poids 0,83 kg

Description

1. Patin abrasif à gros grain (rouge)
2. Patin abrasif à grain fin (blanc)
3. Patin de polissage (gris)
4. Papier abrasif
5. Patin auto-agrippant
6. Interrupteur Marche / Arrêt
7. Dispositif de verrouillage
8. Batterie (non fournie)
9. Côté pelucheux

Avertissement

Ne relâchez pas votre vigilance une fois familiarisé avec votre ponceuse. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement.

Avertissement

Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez des outils. Le non-respect de cette consigne peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves.

Avertissement

N'utilise pas de pièces ou accessoires autres que ceux recommandés par le fabricant pour cet outil. L'utilisation de pièces ou accessoires non recommandés peut entraîner des risques de blessures graves.

Applications

Utilisez votre ponceuse d'angle pour les applications suivantes:

Ponçage du bois. Retrait de la rouille et ponçage de l'acier. - Polissage et nettoyage d'objets en porcelaine ou en métal.

Avertissement

Assurez-vous toujours que l'interrupteur est sur arrêt (O) avant d'insérer la batterie. Le non-respect de cette consigne peut entraîner un démarrage involontaire et provoquer des blessures graves.

• Insérez la batterie dans la ponceuse d'angle, en alignant les nervures de la batterie avec les rainures à l'intérieur de la ponceuse. Faites coulisser la batterie dans son emplacement. Assurez-vous que les dispositifs de verrouillage situés sur les côtés de la batterie s'insèrent correctement et que la batterie est bien fixée avant de commencer à utiliser votre outil.

Mise en GARDE

Lorsque vous insérez la batterie dans votre ponceuse, assurez-vous que les nervures de la batterie s'alignent correctement avec les rainures situées à l'intérieur de l'outil et que les dispositifs de verrouillage s'enclenchant bien. Une mauvaise insertion de la batterie pourrait endommager les composants internes.

Assurez-vous que les dispositifs de verrouillage situés sur les côtés de la batterie s'insèrent correctement et que la batterie est bien fixée avant de commencer à utiliser votre outil.

Retrait de la batterie (NON fournie)

• Repérez les dispositifs de verrouillage situés sur les côtés de la batterie et appuyez-dessus afin de pouvoir détacher la batterie de la ponceuse. Retirez la batterie de la ponceuse.

Avertissement

N'oubliez pas que les outils sans fil sont toujours prêts à fonctionner. Il est donc fortement recommandé de verrouiller l'interrupteur lorsque vous n'utilisez pas votre outil ou lorsque vous le transportez.

Choix du PATIN ou du PAPIER abrasif

Le choix du grain et du type de papier abrasif est extrêmement important si l'on veut obtenir un ponçage de qualité. Pour un dégrossissage, nous vous recommandons d'utiliser des abrasifs synthétiques tels que l'oxyde d'aluminium ou le carbure de silicium. Les abrasifs naturels tels que le silex ou le grenat sont en effet trop durs pour être utilisés de façon économique pour un ponçage de dégrossissage.

De manière générale, un gros grain permet de retirer le plus gros du matériel, tandis qu'un grain fin permet d'obtenir un ponçage de finition. L'état de la surface à poncer permet de déterminer la taille du grain à utiliser. Si la surface est rugueuse, commencez le ponçage avec un papier à gros grain jusqu'à ce que la surface soit uniforme. Vous pouvez ensuite utiliser un papier à grain moyen pour éliminer les éraflures laissées par le papier à gros grain, et enfin un papier à grain fin pour polir la surface. Poncez avec chaque taille de grain jusqu'à ce que la surface soit uniforme.

Papier/patin

Patin abrasif à gros grain

Patin abrasif à grain fin

Patin de polissage

Papier abrasif

Papier abrasif

Papier abrasif

Usage conseillé

Élimination des peintures et de la rouille

Ponçage léger et nettoyage Polissage

Ponçage grossier

Ponçage léger

Ponçage de finition

Avertissement

Retirez toujours la batterie lorsque vous fixez, changez ou tournez un patin abrasif. Le non-respect de cette consigne peut entraîner un démarrage involontaire et provoquer des blessures graves.

Fixation des papiers ou PATINS abrasifs ou de polissage (fig. 3)

Placez le papier ou patin abrasif dans le même sens que le patin de la ponceuse et appuyez fermement le côté pelucheux du papier/patin abrasif contre le patin auto-agrippant.

Remarque : Vous pouvez réutiliser un papier abrasif aussi longtemps que le degré d'efficacité de l'abrasif le permet. Nous vous recommandons de maintenir le patin de la ponceuse propre pour un maintien optimal. Nettoyez-le régulièrement à l'aide d'une petite brosse.

Mise en MARCHE (i) / ARRET (o) de la ponceuse (fig. 4)

Insérez la batterie dans la ponceuse. Pour mettre la ponceuse en marche, poussez le bouton marche (I)/arrêt (O) vers la gauche. Pour arrêter la ponceuse : poussez le bouton marche (I) / arrêt (O) vers la droite.

Utilisation de la ponceuse (fig. 5-6)

Fixez la pièce à poncer afin d'éviter qu'elle ne se déplace sous la ponceuse.

Avertissement

Une perceuse qui n'est pas correctement fixée peut être projetée vers l'utilisateur et provoquer des blessures graves.

Avertissement

Maintenez votre visage à une distance de la ponceuse et de la zone de travail. Protégez vos cheveux afin que ceux-ci ne se prennent pas dans la ponceuse, ce qui pourrait occasionner des blessures graves.

Utilisation

• Placez la ponceuse sur la pièce à poncer de manière à ce que le patin abrasif soit entièrement en contact avec la surface à poncer.

Mise en GARDE

Pour éviter une surchauffe du moteur, veillez à ne pas couvrir les fentes de ventilation avec votre main.

• Mettez la ponceuse en marche et placez-la au-dessus de la pièce à poncer. Tenez votre ponceuse devant vous, à une distance de tout corps et de la surface de la pièce à poncer. Attendez que le moteur atteigne sa vitesse maximale, puis approchez lentement la ponceuse de la pièce à poncer. Déplacez ensuite lentement la ponceuse sur la surface de la pièce à poncer en décrivant de petits cercles.
• Ne forcezURToutpasla ponceuse. Le poids de la ponceuse exerce une pression suffisante sur la pièce à poncer. Ce sont la ponceuse et le papier abrasif qui doivent faire tout le "travail". En exerçant une pression supplémentaire sur la ponceuse, you ralentissez le moteur, le papier abrasif s'use plus rapidement et la vitesse de ponçage est considérablement réduite. De plus, une pression excessive peut surcharger le moteur et engendrer une surchauffe pouvant endommager le moteur et nuisant au bon fonctionnement de l'outil. Attention, la chaleur due au frottement peut ramollir le vernis ou la résine recouvrant du bois. Veillez à ne pas poncer trop longtemps une même partie de la pièce à poncer car l'action abrasive de la ponceuse peut user rapidement le matériel et rendre la surface irrégulière. Des périodes prolongées de ponçage peuvent entraîner une surchauffe du moteur. Si cela se produit, arrêtez your ponceuse et attendez que le patin s'arrête complètement, puis retirez la ponceuse de la pièce à poncer. Veillez à ce que vos mains ne soient pas devant les fentes de ventilation, retirez le papier abrasif puis remettez la ponceuse en marche et faites-la tourner à vide afin de refroidir le moteur, en vous assurant de ne pas couvrir les fentes de ventilation avec vos mains. Pour le ponçage de surfaces difficiles d'accès tels que des angles ou des crevasses, utilisez la pointe du patin et effectuez des petits mouvements de va-et-vient.

Changement de PAPIER abrasif (fig. 7)

Votre ponceuse est livrée avec des patins et papiers abrasifs de différentes sortes pour différents usages. Pour changer de papier/patin abrasif, retirez simplement celui préalablement utilisé et placez-en un autre à la place, en le collant au patin de la ponceuse.

Rotation du PAPIER abrasif (fig. 8)

La pointe d'un papier abrasif est la partie qui a tendance à s'user le plus rapidement. La conception des papiers abrasifs fournis avec votre ponceuse est unique car elle vous permet de détacher les deux-tiers frontaux du papier afin de les tourner pour prolonger la durée de vie du papier. Pour tourner la partie frontale d'un papier, il vous suffit de la retirer en la détachant de la partie arrière (le long de la ligne prédécoupée), puis de la tourner de façon à placer un coin non usé à l'extrémité du patin. Appuyez fermement sur le papier pour le faire adhérer au patin.

Remarque: Les patins abrasifs et de polissage ne présentent pas de ligne prédécoupée et ne peuvent donc pas être tournés.

Avertissement

Seules des pièces de rechange d'origine doivent être utilisées en cas de remplacement. L'utilisation de toute autre pièce peut désigner un danger ou endommager votre outil.

Avertissement

Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez un outil électrique ou lorsque vous le nettoyez au moyen d'un jet d'air. Si le travail génère de la poussière, portez également un écran facial ou un masque.

Avertissement

Pour éviter les blessures graves, retirez toujours la batterie de l'outil pour le nettoyer ou réaliser toute opération d'entretien.

Avertissement

Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.

Entretien

Seules les pièces énumérées dans la section "Description" peuvent être réparées ou remplacées par l'utilisateur. Toutes les autres pièces doivent être remplacées par un Centre Service Agréé Ryobi.

Nettoyage des PATINS abrasifs

Pour une durée de vie prolongée et une efficacité optimale des patins abrasifs, nettoyez-les régulièrement. Vous pouvez retirer toutes les particules étrangères en rincant simplement le patin à l'eau tiède. Une fois le patin nettoyé, essorez-le doucement pour retirer l'excédent d'eau et laissez-le sécher. Rangez toujours les patins abrasifs à plat dans un endroit sec et frais.

Nettoyage des papiers abrasifs

Les papiers abrasifs fournis avec votre ponceuse sont réutilisables. Il est donc important de les nettoyer régulièrement afin de retirer la poussière et les particules qui s'accumulent sur la surface au cours des différentes opérations de ponçage. Pour nettoyer les papiers abrasifs, frottez-les à l'aide d'un bloc compact de caoutchouc. Vous pouvez par exemple utiliser une semelle de chaussure propre.

Avertissement

Retirez toujours le papier ou le patin abrasif du patin de la ponceuse avant de le nettoyer. Le non-respect de cette consigne peut provoquer des blessures corporelles graves.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants :
