CCC1801M - Lixadeira RYOBI - Manual de utilização gratuito

Tipo de produto	Lixadeira sem fio
Marca	RYOBI
Modelo	CCC1801M
Tensão	18 V
Velocidade em vazio	11 000 rpm
Dimensões da base	140 x 80 mm
Diâmetro orbital	1,8 mm
Peso (sem bateria)	0,83 kg
Tipo de bateria compatível	BPP-1817M, BPP-181M (Lithium-ion, não fornecida)
Tipo de carregador compatível	BC-1815S, BC-1800 (não fornecido)
Sistema de fixação dos abrasivos	Auto-aderente (Velcro)
Bases fornecidas	Grão grosso (vermelho), grão fino (branco), polimento (cinza)
Aplicações	Lixamento de madeira, remoção de ferrugem, polimento, limpeza
Interruptor	Ligar/Desligar com trava
Garantia	24 meses
Manutenção das bases	Limpeza com água morna, secagem plana
Manutenção dos papéis abrasivos	Fricção com bloco de borracha
Equipamento de segurança recomendado	Óculos de proteção, máscara antipoeira, protetores auriculares
Peças de reposição	Bases, papéis abrasivos; outras peças em centro autorizado Ryobi

Perguntas frequentes - CCC1801M RYOBI

Como inserir a bateria na lixadeira?

Alinhe as nervuras da bateria com as ranhuras dentro da lixadeira, deslize a bateria até os dispositivos de travamento se encaixarem. Certifique-se de que o interruptor esteja em Desligado (O) antes de inserir a bateria.

Como trocar a base ou o papel abrasivo?

Remova primeiro a bateria para evitar partida acidental. Descole a base ou papel antigo e coloque o novo alinhando o lado felpudo com a base auto-aderente. Pressione firmemente.

Quais tipos de bases são fornecidos com a lixadeira?

A lixadeira vem com três bases: uma base abrasiva de grão grosso (vermelho) para remover tintas e ferrugem, uma base de grão fino (branco) para lixamento leve, e uma base de polimento (cinza).

A bateria e o carregador estão incluídos?

Não, a bateria (modelos BPP-1817M ou BPP-181M) e o carregador (BC-1815S ou BC-1800) são vendidos separadamente. A lixadeira funciona com bateria Lithium-ion 18 V.

Como ligar e desligar a lixadeira?

Para ligar, empurre o botão Ligar (I)/Desligar (O) para a esquerda. Para desligar, empurre para a direita. O interruptor pode ser travado para transporte.

Qual é a velocidade em vazio da lixadeira?

A velocidade em vazio é de 11 000 rotações por minuto. Aguarde o motor atingir a velocidade máxima antes de aplicar a lixadeira na peça.

Como prolongar a vida útil do papel abrasivo?

Você pode destacar os dois terços frontais do papel abrasivo ao longo da linha pré-cortada, girá-los para usar um canto novo e recolocá-los. Isso permite usar os cantos não desgastados.

Quais instruções de segurança devo seguir?

Use sempre óculos de segurança e máscara antipoeira. Não use a ferramenta em ambiente explosivo. Remova a bateria ao trocar qualquer acessório. Mantenha crianças afastadas.

Como limpar as bases abrasivas?

Remova a base da lixadeira. Enxágue em água morna para remover partículas, torça suavemente e deixe secar sobre superfície plana em local fresco e seco. Nunca use produtos químicos.

O que fazer se a lixadeira superaquecer?

Pare a ferramenta, remova a bateria, remova o papel abrasivo, e então faça a lixadeira funcionar em vazio para resfriar o motor. Evite cobrir as aberturas de ventilação. Pressão excessiva pode causar superaquecimento.

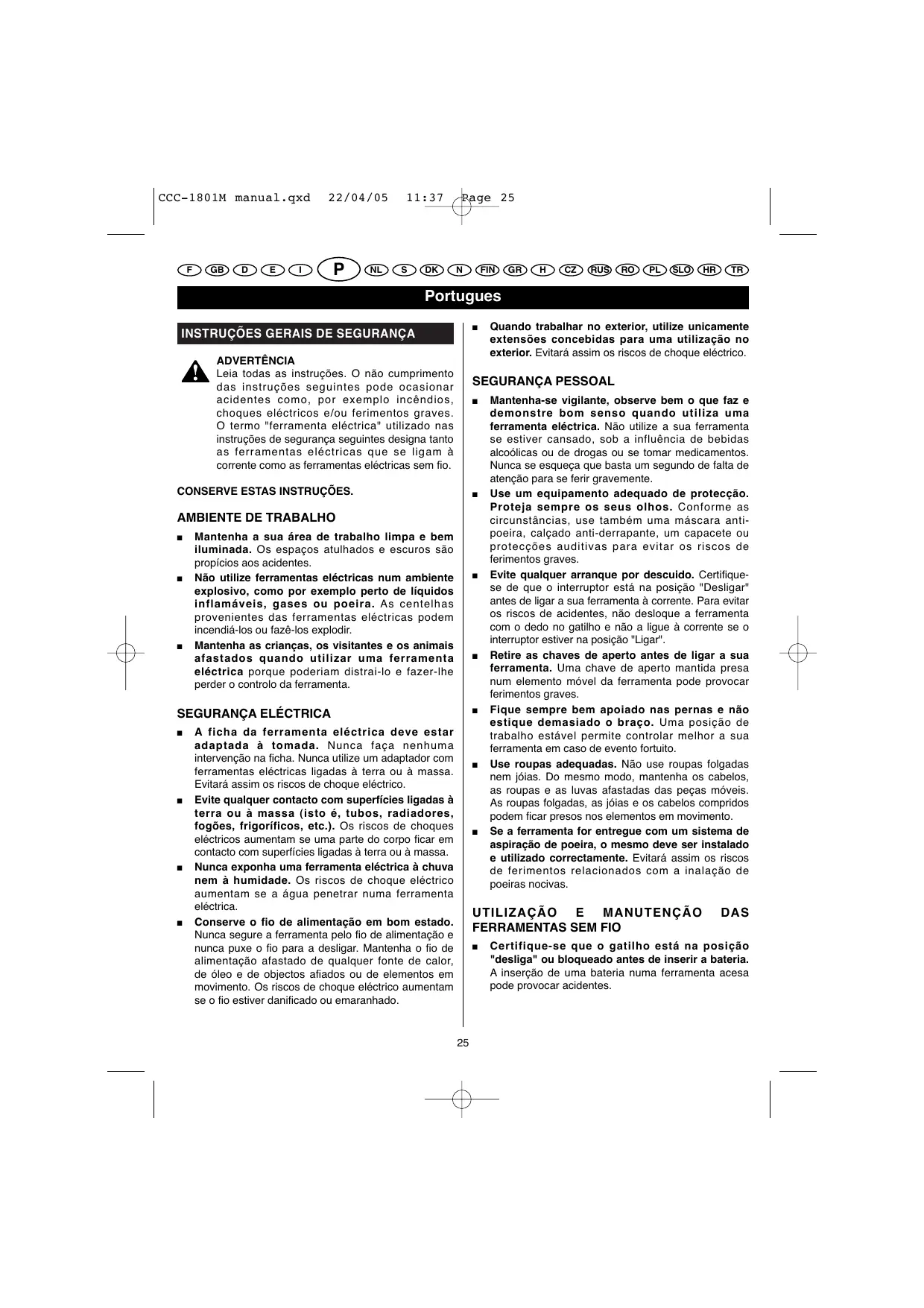

MANUAL DE UTILIZADOR CCC1801M RYOBI

Patin abrasivo de grano grueso Patin abrasivo de grano fino Patin para pulir Papel abrasivo Papel abrasivo Papel abrasivo

Uso recomendado

Leia todas as instruções. O não cumprimento das instruções seguições pode occasionar acidentes como, por exemplo incéndios, choques electricos e/ou ferimentos graves. O termo "ferramenta electrica"utilizzato nas instruções de segurança seguições designa tanto as ferramentas electricas que se ligam à corrente como as ferramentas electricas sem fio.

CONSERVE ESTAS INSTRUÇÉS.

• Mantenha a sua area de trabalho limpa e bem iluminada. Os espacços atulhados e esCUROs são propíacios aos acidentes.
• Não utilize ferramentas electricas num ambiente explosivo, como por exemplo perto de liquidos inflamáveis, gases ou poira. As centelhas provenientes das ferramentas electricas podem incendiá-los ou fazê-los explodir.
• Mantenha as crianças, os visitantes e os animais afastados quando utilizes uma ferramenta electrica porque poderiam distrair-lo e fazer-lhe perdor o controle da ferramenta.

SEGURANÇA ELECTRICA

A ficha da ferramenta eletrica deve estar adaptada a tomada. Nunca para nenhuma intervencao na ficha. Nunca utilize um adaptorador com ferramentas eletricas ligadas a terra ou a massa. Evitará assim os ricos de quando eletrico.
- Eviterialquercontactocomsuperficiesligadasa terraouàmassa(istoé,tubos,radiadores, fogoes,frigorificos,etc.).Os riscosdechoques electricos augmentamseuma partodeorropecar em contactocom superficiesligadasa terraouàmassa.
- Nunca exponha una ferramenta electrica à chuva nem à humidade. Os riscos deCHOque electrico augmentam se a agua penetrar numa ferramenta electrica.
- Conserve o fio de alimentação em bom estado. Nunca segure a ferramenta pelo fio de alimentação e nunca puxe o fio para a deslagar. Mantenha o fio de alimentação afastado de qualquer fonte de calor, de oleo e de objects apiados ou de elementos em movimento. Os riscos deCHOquele electrico augmentam se o fio estiver danificado ou emaranhado.

• Quando travañar no exterior, utilize uniquamente extensões concebidas para uma'utilisation no exterior. Evitará assim os riscos de如何去电解trico.

SEGURANÇA PESSOAL

• Mantenha-se vigilante, observe bem o que faz e demonstré bom senso quando utilizes uma ferramenta elétrica. Não utilize a sua ferramenta se estiver cansado, sob a influência de bebidas alcólicas ou de drogas ou se temar medicamentos. Nunca se esqueça que basta um segundo de falta de atençao para se ferir gravamente.
  Use um equipamento adequado de proteção. Proteja sempre os seu olhos. Conforme as circunstancias, use也是非常 uma mascara anti-poeira, calculo anti-derrapante, um capacete ou proteções auditivas para fazer os riscos de ferimentos graves.
  Evite qualquer arranque por descuido. Certificu-se de que o interruptor está na posicao "Desligar" antes de ligar a sua ferramenta a corrente. Para evitar os riscos de acidentes, não desloque a ferramenta com o dedo no gatifijo e nao a ligne à corrente se o interruptor estiver na posicao "Ligar".
  Retire as chaves de aperto antes de ligar a sua ferramenta. Uma chave de aperto mantida presa num elemento molev da ferramenta pode provocar ferimentos graves.
  Fique sempre bem apoiao nas pernas e não estique demasiado o braço. Uma posicao de trabalho estável permite controlar melhor a sua ferramenta em caso de evento fortuito.
• Use roupas adequadas. Não use roupas folgadas nem jóias. Do mesmo modo, mantenha os@cabelos, as roupas e as luvas afastadas das peças moveris. As roupas folgadas, as jóias e os@cabelos compridos podem ficar presos nos elementos em movimento.
• Se a ferramenta for entrega com umsystema de aspiração de poira, o mesmo deve ser instalado eutilizando corretoamente. Evitará assim os riscos de ferimentos relacionados com a inalação de poiras nocivas.

UTILIZACAO E MANUTENCAO DAS FERRAMENTAS SEM FIO

• Certifique-se que o gatifilo está na posicao "desiga" ou Bloqueado antes de inserir a bateria. A inscergao de uma bateria numa ferramenta acesa pode provocar acidentes.

Portugues

INSTRUÇÉS GERAIS DE SEGURANÇA

• Carregue a bateria somente com o carregador recomendado pelo fabricante. Um carregador adaptado a um的概率 do bateria pode desencadear um incendió se for realizado com um除外o tipo de bateria.
  So se deve utiliser um tipo de bateria exiglica com una ferramenta sem fio. O uso de qualquer窗外a bateria pode provoc um incendio.
• Quando a bateria não for realizada, conserve-a afastada dos objectos metálicos como, por exemplo, clipes, moedas, parafusos, pregos ou qualquer除外o objecto que possa ligar os contactos entre si, o que poderia provocar queimaduras ou incéndios. O curto-circuito dos terminais da bateria pode provocar centelhas, queimaduras ou incéndios.
• EviteMASTERcontacto com oliquido da bateria em caso de fuga da bateria devidao a umautilização abusiva. Se isso ocorro, lave a zonaafectada comágua limpa. Se os olhos forematingidos, consulte aussi ummedicalo. Oliquidoprojectado deuma bateria pode provocar irritaçõesouqueimaduras.

REPARACOES

• Qualquer reparação deve ser efectuada por um专业技术e qualificado,utilizando unicolemente peças sobresseleentes de origem. Desse modo podera utilizesa sua ferramenta eletrica com toda a segurarca.

CHARACTERISTICAS TECNICAS

Tensão 18 V

Velocidade em vazio 11000 r.p.m.

Bateria (não fornecida) BPP-1817M BPP-181M

Carregador (não fornecido) BC-1815S BC-1800

Dimensoes da plac 140 x 80 mm

Diametro orbital 1,8 mm

Peso 0,83 kg

DESCRÊÇÄO

1. Placa de lixa de grão grosso (vermelha)
2. Placa de lixa de grao fino (branca)
3. Placa de polir (cinzenta)
4. Lixa
5. Placa de fixacao velcro

6. Interruptor Ligar/Desligar

7. Dispositivo de bloqueio

8. Bateria (não fornecida)
9. Lado felpudo

UTILIZAZão

ADVERTÉNCIA

Não diminua a sua vigilência mesmo antes de se ter familiarizado com a sua lixadeira angular. Nunca se esqueça que basta um segundo de falta de atençao para se ferir gravemente.

ADVERTÉNCIA

Use sempre oculos de segurar ou oculos de proteção munidos de resguardos laterais quando usar ferramentas. A falta de cumprimento esta instrucao pode occasionar a projecao de corporos estranhos para os seu olhos e provocar lesoes oculares graves.

ADVERTÉNCIA

Não utilize peças nem acessórios发展目标 dos recomendados pelo fabricante para esta ferramenta. Autilização de peças ou acessórios não recomendados pode occasionar riscos de ferimentos graves.

APLICAÇÖES

Utilize a lixadeira angular para as seguiates aplicacoes:

Lixamento da madeira.
Remoçao da ferrugem e lixamento do aço.
- Polimento e limpeza de objectos de porcelain ou de metal.

INSTALAÇÃO DA BATERIA (NÃO FORNECIDA) (Fig. 2)

ADVERTÉNCIA

Certifique-se que o interruptor está na posicao "Desligar" (O) antes de ligar a ferramenta. O incumprimento esta instrucao pode occasionar um arranque por descuido e provocar ferimentos graves.

Insira a bateria na lixadeira angular, alinhando as nervuras da bateria com as ranhuras situadas dentro da lixadeira. Deslize a bateria para que fique no seu devido lugar.
- Certifique-se que os dispositivos de bloqueio situados nos lados da bateria ficam correctamente inseridos e se a bateria ficou bem fixada antes de fazer a utilizesar a sua ferramenta.

Portugues

UTILIZAZAO

ADVERTÉNCIA

Quando introduzir a bateria na lixadeira angular, certifique-se que as nervuras em relevo da bateria ficam corremente alinhadas com as ranhuras situadas no interior da lixadeira angular e que os dispositivos de bloqueio encaixam bem. Uma inserção Incorrecta da bateria poderia danificar os componentes internos.

• Certifique-se que os dispositivos de bloqueio situados nos lados da bateria ficam correctamente inseridos e se a bateria ficou bem fixada antes de fazer a utilizesar a sua ferramenta.

REMOÇÃO DA BATERIA (NÃO FORNECIDA)

• Localize os dispositivos debloqueio situados nos lados da bateria e carregue neles para poder(retar a bateria da lixadeira angular.
  Retire a bateria da lixadeira angular.

ADVERTÉNCIA

Não se esqueça que as ferramentas sem fio está sempre proutas a funciona. É portanto fortemente aconselhovel quebloqueie o interruptor quando nãoutilizarasu ferramenta ou quando atransportar.

ESCOLHA DA PLACA OU DA LIXA

A escolha do grão e do tipo de lixa é extremamente importante se quiser obter um lixamento de qualidade. Para um lixamento de desbaste, é aconselhavel utilizes abrasivos sintéticos como a alumina ou o carboneto de silicio. Os abrasivos naturais tais como o silex ou a granada são muito macios para que possam ser realizados de maneira econômica para um lixamento de desbaste.

De um maneira geral, um grao grosso permiteletalr mais material, enquanto que um grao fino permite obter um melhor abatemento. O estado da superficie a lixar permite determinar o tamanho do grao a utilizescar. Se a superficie for rugosa, comece o lixamento com uma folha de lixa de grao grosso ateq que a superficie fique uniforme. Podeutilizar em seguidauma folha de lixa de grao medio para eliminar os arranhoes deixados pelafolha de lixa de grao grosso e por fim uma folha de lixa de grao fico para polir a superficie. Lixo sempre com cada tamanho de grao ateqque a superficie fique uniforme.

Folha de lixa/Placa

Eliminação das vezes e da ferrugem

Placa de lixa de grao fino

Placa de polir

Lixamento ligeiro e limpeza Polimento

Lixa

Lixamento grossoiro

Lixa

Lixamento ligeiro

Lixa

Retire sempre a bateria quando fixar, mudar ou rodar umaplaça de lixa. O incumprimento esta instrução pode occasionar um arranque por descuido e provocar ferimentos graves.

FIXACAO DAS FOLHAS DE LIXA OU DAS PLACAS ABRASIVAS OU DE POLIR (Fig. 3)

Coloque a folha de lixa ou a placu de lixa no mesmo sentido que a placu de base da lixadeira e corregue firmamente no lado felpudo da folha de lixa/placa de lixa contra a placu de fixacao velcro.

Nota: Pode reutilizar este tipo de folha de lixaylvania o grau de eficácia do abrasivo o permitir. Recomendamos-lhe que conserve a placà da liaxeira limpa para melhorar a adesão à placà da liaxeira. Limpe-a regularmente com una(PCQUENA escova.

COLOCAÇÃO EM FUNCIONAMENTO (I) / PARAGEM (O) DA LIXADEIRA (Fig. 4)

Introduza a bateria no carregaror.
Para por a liaxeira a trabalho: empurre o botão liga (I) / desliga (O) para a esquerda.
Para parar a lixadeira: empurre o botao liga (I) / desliga (O) para a direita.

UTILIZACAO DA LIXADEIRA (Fig. 5-6)

• Prenda a peça a lixar para fazer que ela se mova sob a lixadeira.

ADVERTÉNCIA

Umaça que não está corretoamente fixada pode ser projetada na direção do Utilizador e provocar ferimentos graves.

ADVERTÉNCIA

Conserve a sua cara afastada da lixadeira e da zona de trabalho. Proteja os@cabelos para que não possam ser agarrados pela lixadeira, o que poderia occasionar ferimentos graves.

Portugues

UTILIZACAO

• Coloque a lixadeira na superficie de trabalho de forma que toda a superficie da placà fique em contacto com a peça a lizar.

ADVERTÉNCIA

Para fazer um aquecimento excessivo do motor, tenha o cuidado de não cobrir as fendas de ventilação com a boa.

• Ponha a lixadeira a travaalhar e coloque-a por cima da peça a lixar.
• Segure a sua lixadeira em fronte de si e a uma boa distança do corpo e da superficie da peça a lixar. Espere que o motor atinja a sua velocidade Tmaxa e aproxime em seguida lentamente a lixadeira da peça a lixar. Mova em seguida lentamente a lixadeira sobre a superficie da peça a lixar descrevendo poucoços circulos.
• Não force a lixadeira. O peso da lixadeira exerce uma pressão suficiente sobre a pegu a lixar. Deixe a lixadeira e a folha de lixa fazerem todo o "trabalho". Se exercer uma pressão suplementar na lixadeira, abranda a velocidade do motor, a folha de lixa gasta-se mais rapidamente e a velocidade de lixamento é reduzida consideravelmente. Além disso, uma pressão excessiva pode sobrecarregar o motor e provocar um aquecimento excessivo que pode danIFICAR o motor e prejudicar o bom Functionamento da ferramenta. Cuidado, o calor devo à fricção pode amolecER o verniz ou a resina que cobre amadeira. Não lixar durante muito tempo a mesma parte da pegu porque a acçao abrasiva da lixadeira pode remove demasiado material e tornar a superficie irregular.
  Longos periodos de lixamento podem provocar um aquecimento excessivo do motor. Se也是如此, pare a sua lixadeira e espere que a placar parte completeness e em seguida retire a lixadeira da coisa a lixar. Retire a sua maior das fendas de ventilação, remove a folha de lixa, e em seguida ponha a lixadeira em funcionalmente e faça-a travaíhar em vazio para arrifecer o motor, tendo oucioido de não cobrir as fendas de ventilação com as mços.
  Para o lixamento de elementos de acesso dificil como por exemple, cantos ou gretas, utilize a ponta da plac a depegues movimentos de vaivem.

MUDANÇA DA FOLHA DE LIXA (Fig. 7)

A sua lixadeira é fornecida com placas e folhas de lixa de发展目标es aplicadas a coloque uma other no seu devido lugar, colando-a contra a base da lixadeira.

ROTAÇÃO DA FOLHA DE LIXA (Fig. 8)

A ponta de uma folha de lixa é a parte que se desgasta mais rapidamente. A conceção das folhas de lixa fornecidas com esta lixadeira é uma coisa para permithe-lhe separar osculos terços superiores da folha de lixa e roda-los para prolongar a vidautil da folha de lixa. Para rodar a parte superior de uma folha de lixa, basta retirá-laeparando-a da parte inferior (ao longo da LINHA pre-recortada) e em seguida roda-la de maneira a colocar um canto menos gasto na extremidade da placal. Carregue na folha de lixa firmamente contra a placa.

Nota: As placas abrasivas e de polir não temLINHA prerecortada e não pode, portanto, ser rodadas.

MANUTENÇAO

ADVERTÉNCIA

Utilize uniquamente peças sobresselentes de origem quando fazer substituções. Autilização de qualquer outras peça pode estar um perigo ou danificar a sua ferramenta.

ADVERTÉNCIA

Use sempre oculos de segurarou oculos de protecao com resguardos laterais quando utilizesuma ferramenta eletrica ou quando a limpa com um jacto de ar. Se o trabalho provocar poeiras,use aussi um resguardo facial ou uma mascara.

ADVERTÉNCIA

Para evaporar os ferimentos graves, retire sempre a bateria da ferramenta para limpa-la ou fazer uma qualquer operacao de manutencao.

ADVERTÉNCIA

Somente as peças indicadas na lista dos acessórios standard podem ser reparadas ou substituidas pelo'utilizar. Todas as outras peças devem ser substituidas por um Centro Servico Homologado Ryobi.

LIMPEZA DAS PLACAS DE LIXA

Para assegurar una vida mais longa e una excellente eficácia das plagas de lixa, limpe-as regularamente. Pode PTRirar todas as impurezas lavando simplement a placacom agua morna.DepoS da lavagem,deve torcê-la suavamente para PTRirar o excesso de agua eaxe-a secar.Arrume sempre as plagas de lixa num local seco e fresco.

LIMPEZA DAS FOLHAS DE LIXA

As folhas de lixa fornecidas com a sua lixadeira podem ser reutilizadas. É portanto importante que as limpe regularamente parautar o pô e as particulas que se acumulam na superficie durante as diversas operações de liamento. Para limpar as folhas de lixa, esfregue-as com um bloco compacto de borracha. Pode usar, por exemplo, uma sola de sapatos limpa.

ADVERTÉNCIA

Retire sempre a folha de lixa ou a placé de lixa da placá da lixadeira antes de limpa-la. O não cumprimento esta instrução pode occasionar ferimentos graves.

Nederlands

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING

Este produit Ryobi está garantido contra os vicios de fabricio e as peças defeituosas por um prazo de vinte e quatre (24) vezes, aatar da data que faz feu no original da faktura emitta do vendedor ao'utilizar final. As deterioracoes provocadas pego desgaste normal, por uma'utilisation ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluidas da presente gratuity assimimo como os acessórios tais como barias, lampadas, lamas, ponteiras, sacos, etc.

No caso de mau funciona durante o periodo de garantía, queira enviar o produits NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Servico Autorizado Ryobii maisproximo.

Os seu direitos legais relativos ao produits defeituos não são prejudicuidados pela presente garantia.
