Produkttype	Trådløs slibemaskine
Mærke	RYOBI
Model	CCC1801M
Spænding	18 V
Tomgangshastighed	11 000 o/min
Slibesålens dimensioner	140 x 80 mm
Orbital diameter	1,8 mm
Vægt (uden batteri)	0,83 kg
Kompatibel batteritype	BPP-1817M, BPP-181M (Lithium-ion, medfølger ikke)
Kompatibel opladertype	BC-1815S, BC-1800 (medfølger ikke)
Slibepapir fastgørelsessystem	Selvhæftende (Velcro)
Medfølgende slibesåler	Grovkornet (rød), finkornet (hvid), polering (grå)
Anvendelser	Træslibning, rustfjernelse, polering, rengøring
Afbryder	Tænd/sluk med lås
Garanti	24 måneder
Vedligeholdelse af slibesåler	Rengøring med varmt vand, tørring fladt
Vedligeholdelse af slibepapir	Gnidning med en gummiklods
Anbefalet sikkerhedsudstyr	Beskyttelsesbriller, støvmaske, høreværn
Reservedele	Slibesåler, slibepapir; andre dele hos autoriseret Ryobi-servicecenter

Ofte stillede spørgsmål - CCC1801M RYOBI

Hvordan indsættes batteriet i slibemaskinen?

Justér batteriets riller med rillerne inde i slibemaskinen, skub derefter batteriet ind, indtil låsemekanismerne klikker på plads. Sørg for, at afbryderen står på Sluk (O), før batteriet indsættes.

Hvordan skiftes slibesålen eller slibepapiret?

Fjern først batteriet for at undgå utilsigtet start. Træk den gamle slibesål eller det gamle slibepapir af, og sæt den nye på ved at justere den bløde side mod den selvhæftende slibesål. Tryk fast.

Hvilke typer slibesåler følger med slibemaskinen?

Slibemaskinen leveres med tre slibesåler: en slibesål med grovt korn (rød) til fjernelse af maling og rust, en finkornet (hvid) til let slibning og en poleringssål (grå).

Er batteri og oplader inkluderet?

Nej, batteri (modeller BPP-1817M eller BPP-181M) og oplader (BC-1815S eller BC-1800) sælges separat. Slibemaskinen kører på 18 V lithium-ion batteri.

Hvordan tændes og slukkes slibemaskinen?

For at tænde skal du skubbe knappen Tænd (I)/Sluk (O) til venstre. For at slukke skal du skubbe den til højre. Afbryderen kan låses til transport.

Hvad er slibemaskinens tomgangshastighed?

Tomgangshastigheden er 11.000 omdrejninger pr. minut. Vent, indtil motoren når maksimal hastighed, før du påfører slibemaskinen på emnet.

Hvordan forlænges slibepapirets levetid?

Du kan løsne de forreste to tredjedele af slibepapiret langs den forudskårne linje, vende dem for at bruge en ny hjørne og derefter sætte dem på plads igen. Dette gør det muligt at bruge de ubrugte hjørner.

Hvilke sikkerhedsinstruktioner skal jeg følge?

Bær altid sikkerhedsbriller og støvmaske. Brug ikke værktøjet i et eksplosivt miljø. Fjern batteriet ved ethvert tilbehørsskift. Hold børn væk.

Hvordan rengøres slibesålerne?

Fjern slibesålen fra slibemaskinen. Skyl den med varmt vand for at fjerne partikler, vrid forsigtigt og lad den tørre fladt på et køligt, tørt sted. Brug aldrig kemikalier.

Hvad gør jeg, hvis slibemaskinen overopheder?

Stop værktøjet, fjern batteriet, fjern slibepapiret, og lad derefter slibemaskinen køre i tomgang for at køle motoren ned. Undgå at dække ventilationsåbningerne. For højt tryk kan forårsage overophedning.

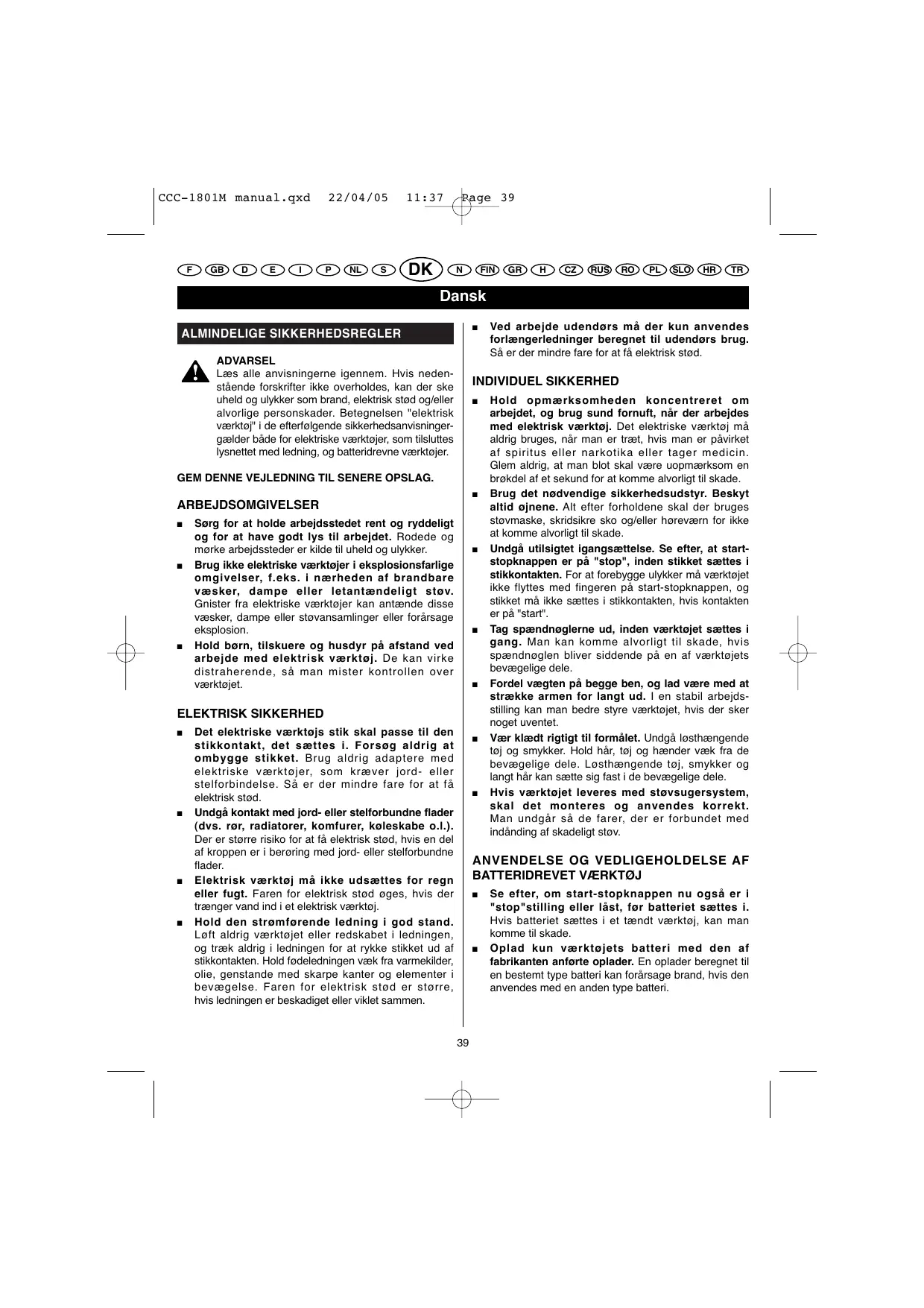

BRUGSANVISNING CCC1801M RYOBI

Laes alle anvisningerne igennem. Hvis nedenstende forskritter ici overholds, kan der ske uheld og ulykker son brand, elektrisk stød og/eller alvorlige personskader. Betegnelsen "elektrisk værktjo" i de afterfolgende sikkerhedsanvisninger-gælder bade for elektriske værktjoer, som tilsutters lysnettet med ledning, og batteridrevne værktjoer.

GEM DENNE VEJLEDNING TIL SENERE OPSLAG.

ARBEJDSOMGIVELSER

Sorg for at holde arbejdstedet rent og ryddeligtog for at have godt lys til arbejdet. Rodede ogmorke arbejdsteder kerilde til uheld og ulykker.
- Brug-ie elektriske værktøjer i eksplosionsfarlige omgivelser, f.eks. i nærheden af brandbare væsker, dampe eller letantændeligt stov. Gnister fra elektriske værktøjer kan anteende disse væsker, dampe eller stovansamlinger erller forårsage eksplosion.
Hold born, tilskuere og husdyr på afstand ved arbeje med elektrisk værktoj. De kan virke distraherende, sa man mister kontrollen over værktojet.

ELEKTRISK SIKKERHED

Det elektriske værktøjs stik skal passer til den stikkontakt, det sættes i. Forsøg aldrig at ombygge stikket. Brug aldrig adaptere med elektriske værktøjer, som kræver jord-eller stelforbindelse. Sær der理会 fare for at fælektrisk stød.
Undgå kontakt med jord-ller stelforbundne flader (dvs. rør, radiatorer, komfurer, koleskabe o.l.). Der er større risiko for at fæ elektrisk stød, hvis en del af kroppen er i berøring med jord-ller stelforbundne flader.
Elektrisk værktoj帽子不ke udsættes for regn erller fugt. Faren for elektrisk stød øges, hvis der traenger vand ind et elektrisk værktoj.
Hold den stromforende ledning i god stand. Loft aldrig værktogiet eller redskabet i ledningen, og træk aldrig i ledningen for at rykke stikket ud af stikkontakten. Hold fodeledningsen væk fra varmekilder, olie, genstande med skarke kanter og elementer i bevægelse. Faren for elektrisk stød er større, his ledningen er beskadiget allervikletammen.

Ved arbejde udendors ma der kun anvendes forlangerledninger beregnet til udendors brug. Sa er der mindre fare for at fa elektrisk stod.

• Hold opmaerksohmeden koncentreret om arbejdet, og brug sund fornuft, nar der arbejdes med elektrisk værktoj. Det elektriske værktoj ma aldrig bruges, nar man er træt, hvis man er pavirket af spiritus eller narkotika eller tager medicin. Glem aldrig, at man blot skåve uopmaerksolem en brokdel af et sekund for atkommen alvorligt til skade.
• Brug det nodsvendige sikkerhedsudstyr. Beskyt altid øjne. Alt after forholdene skal der bruges stovmaske, skridsikre sko og/eller horeværn forkke atkommen alvorligt til skade.
  Undgä utilisitet igangsættelse. Se after, at start-stopknappen er på "stop", inden stikket sættes i stikkkontakten. For at forebyggge ulykker ma værktøj er ikke flyttes med fingeren på start-stopknappen, og stikket pågressive stikkkontakten, hvis kontakten er på "start".
• Tag spændnoglnerne ud, inden værktøjet sættes i gang. Man kankommen alvorligt til skade, hvisspændnoglen bliver siddende på en af værktojetsbevægelige dele.
  Fordel vægten på begge ben, og lad vår med at strække armen for langt ud. I en stabil arbejdstilling kan man bedre styre værktøjet, hvis der sker noget uventet.
  Vær klædt rigtigt til formålet. Undgå løsthængende toj og smykker. Hold här, toj og hænder væk fra de beveagelige delte. Løsthængende toj, smykker og langt här kan sætte sig fast i de beveagelige delte.
  Hvis værktojet leveres med stovsugersystem, skal det moneres og anvendes korrekt. Man undgår sä de farer, der er forbundet med indanding af skadeligt stov.

ANVENDELSOGVEDLIGEHOLDELSEAF BATTERIDREVETVERKT0J

Se after, om start-stopknappen nu och er i "stop"stilling ellast, for batteriet saettes i. Hvis batteriet saettes i et taendt varkktoj, kan man komme til skade.
- Oplad kun værktjets batteri med den af fabrikanten anforte opler. En oplader beregnet til en bestem type batteri kan forårsage brand, hvis den anwendes med en,anden type batteri.

Dansk

ALMINDELIGE SIKKERHEDSRREGLER

• Der mä kun anwendes en bestemt type batteri til det batteridrevne værktøj. Hvis der anwendes andre batterier, kan der opstå brand.
  Nar batteriet ici er i brug, ma det ici comme i berong med metalgenstande som papirklemmer, moner, nogler, skruer, som aller ande genstande, der kan skabe forbindelse mellem batterikontakterne, sa der er fare for forbrandinger ell brand. Ved kortslutning af batteriets kontakter kan der dannes gnister, som kan forarsage forbrandinger ell brand.
  Undgä beröring med batterivæsken, hvis densiver ud på grund af forkert anvendelse. Hvis det skulle ske, vaskes det berorte område med rent vand. Hvismar har fæt væske i øjnene, søges øgså læge. Væskesproj fra et batteri kan forårsage irritation erller forbrændinger.

REPARATIONER

• Reparitioner skal overlays til en fagmand, som edulukkende anvender originale reservedele. Derefter kan det elektriske værktøj bruges i fuld sikkerhed.

TEKNISKE SPECIFKATIONER

Spending 18 V

Tomgangshastighed 11.500 o/min.

Batteri (ikke medleveret) BPP-1817M BPP-181M

Oplader (ikke medleveret) BC-1815S BC-1800

Bundpladens mål 140 x 80 mm

Kredsbanediameter 1,8 mm

Vægt 0,83 kg

BESKRIVELSE

1. Slibepude til grovslibning (rød)
2. Slibepude til finslibning (hvid)
3. Polerepude (grå)
4. Slibepapir
5. Maskinens hæftebundplade
6. Start-stopknap
7. Laseanordning
8. Batteri (ikke medleveret)
9. Lodden side

ANVENDELS

ADVARSEL

Vær stadig forsigtig, selv om siblemaskinen er blevet et velkendt vaerktoj. Glem aldrig, at man blot skal være uopmaerksoen en brødel af et sekund für atkommen alvorligt til skade.

ADVARSEL

Brug altid sikkerhedsbriller erller beskyttelsesbriller med sideafskernming, när der arbejdes med værktoj. Hvis dette regel ikke overholds kan man få slyngen fremmedlegemer i øjnene ogkommen alvorligt til skade.

ADVARSEL

BrugPIPE andere andre delee tilbehorsdele end dem, fabrikanten anbefaler til dette værktoj. Hvis der anvendes ikke anbefaledele delee tilbehorsdele, kan mankommen alvorligt til skade.

ANVENDELSESOMRADE

Vinkelsliberen er beregnet til følgende formål:

Slibning af trea.
■ Afrensning af rust og silibning af stål.
- Polering og rensning af porcelain- og metalgenstande.

PASETNING AF BATTERI (IKKE MEDLEVERET) (Fig. 2)

ADVARSEL

Se altid after, om start-stopknappen er i stopstilling (O), inden batteriet sættes ind. Hvis这部分 regel违法犯罪, kan maskinen started ve et uheld og forarssage alvorlige ulykker.

Saet batteriet ind i vinkelsliberen med batteriets ribber rettet ind after rillerne inde i slibemaskinen. Skub batteriet pada plads.
Se after, om laseanordningerne pa siden af batteriet gär ordentligt i hak, og om batteriet sidder godt fast, inden værktoget tages i brug.

PAS PÅ

Ved indsætning af batteriet i sibemaskinen kontrolleres, at batteriets ribber er rettet rigtigt ind after rillerne inde i værktøjet, og at laseanordningernde gär ordentligt i hak. Hvis batteriet ikke sættes rigtigt ind, kan de indivendige componenter blve ødelagt.

Dansk

ANVENDELS

Sefter,omIaseanordningernepaidenafbatteriet gár ordentlich i hak,ogbmateriet sidder godt fast, inden værktjojettagesibrug.

AFTAGNING AF BATTERI (IKKE MEDLEVERET)

Find laseanordningerne pa sider af batteriet, og tryk dem ind for at losne batteriet fra silbemaskinen.
Fjern batteriet fra slibemaskinen.

ADVARSEL

Det er meget vigtigt at vælge den rigtige finhedsgrad og slitdebapapirtype for at opnæ et godt resultat. Til grovslibning anbefales syntetiske silbemidler sāsom aluminiumoxid eller siliciumkarbid. Naturlige silbemidler som kiselEller granat er for blode og ikke økonomiske i brug til grovslibning.

Som hovedregel anwendes groft slabepapir forst til at fjerne de groveste partier og finere slabepapir til den afsluttende slabining. Overfladens beskaffenhed bestemmer, hvilen finhedsgrad der skal anwendes. Hvis fladen er ru, startes med groft slabepapir, indtil fladen er jævn. Derefter anwendes mellemfint slabepapir til at fjerne de ridser, det grove slabepapir har afterladt, og til sidst pudses after med det fine slabepapir. Slib med hver finhedsgrad, indtil fladen er ensartet.

Papir/Pude

• Slipopule til grovslibning
• Slipopule til finslibning
• Polerepude
• Slipopapir
• Slipopapir
• Slipopapir

Anbefalet anvendelse

Tag alltid batteriet af, inden的比例puden gores fast, skiftes eller vendedes. Hvis davon regel ici overholds, kan maskinen starte ved et uheld og forarssage alvorlige ulykker.

FASTGÖRELSE AF SLIBEPAPIR, SLIBEPUDE ELLER POLEREPUDE (Fig. 3)

Vend slibepapiret eller -puden samme vej som slibemaskinens bundplade, og tryk slibepapirets eller -pudens lodne side godt op mod haeftbundpladen.

Bemärk: Slipopapiret kan genbruges, sä länge det slider effektiv. Det anbefales at holde silbemaskinens bundplade ren for optimal fastholdelse. Rens den jævnigt med en lille børste.

IGANGS/ETNING (I) / STANDSNING (O) AF SLIBEMASKINEN (Fig. 4)

Saat batteriet i slibemaskinen.
For at sætte sibemaskinen i gang: tryk start (I) / stopknappen (O) mod venstre.
For at standse sibemaskinen: tryk start (I) / stopknappen (O) mod hore.

ANVENDELSAFSLIBEMASKINE(Fig.5-6)

Spænd arbejdssstykket fast, sa det ikke flytter sig under maskinen.

ADVARSEL

Hvis arbejsstykket ici er fastgjort ordentligt, kan det blive slynet mod brugeren og forarsage alvorlige ulykker.

ADVARSEL

Sorg for at holde ansigtet i god afstand fra slibemaskinen og arbejdssomradeet. Dæk haret, sa dit ikke hænger fast i slibemaskinen, hvikket kan fere til alvorlige ulkykker.

Saat sibemaskinen pa arbejdstsykket, saledes at hele sibepuden er i beroring med arbejdsfladen.

PAS PÅ

For at undgå overphedning af motoren mä ventilationsåbningerne/DDekkes med handen.

Startslibemaskinen,og hold den over arbejdsstykket.
- Hold silibemaskinen fremad i god afstand fra kroppen og arbejdstsykket. Vent til motorenkommen op på fuld hastighed, og før langsomt silibemaskinen ned mod arbejdstsykket. Før derefter maskinen langsomt hen over emnefladen i små cirkelbevgelser.

Dansk

ANVENDELS

Pres aldrig slibemaskinen. Maskinens eigenvegt sikrer tilstrækkeligt tryk mod arbejdstykket. Det er maskinen og sibepapiret, der kal gore "arbejdet". Hvis maskinen trykkes yderligere ned, vil motoren gå langsmommere, sandpapiret slides hurtigere, og sibehastigheden falde betydeligl. For krattigt tryk kan desuden overbelaste motoren og forårsage overophedning, som beskadiger motoren og forringer værktøjets Funktion. Pas på gnidningsvarmen, som kan blødgore lak og harpiks præet. Lad ære med at sible for længe samme sted på arbejdstykket, maskinens sibevirkingnan nemlig hurtigt slide materialet og gore overfladen ujævn.
- Langvarig sibbing kan bevirke overophedning af motoren. Hvis et skulle ske, standses maskinen, og forst nar bundpladen holder op med at bevage sig, fjernes sibemaskinen fra arbejdssstykket. Se after, at handerne ikke hviler på ventilationsåbningerne, tag sibepapiret af, og start sibemaskinen igen i tomgang, sö motoren kan køle af, og hold stadig øje med, at handerne ikke lukker for ventilationsåbningerne.
Ved silbing af vanskeligt tilgengelige flader f.eks. hjørner eller revner slipes med bundpladens spids i små frem- og tilbagegaende bevægelser.

SKIFT AF SLIBEPAPIR (Fig. 7)

Slimemaskinen leveres med forskellige slabepuder og slabepapir til forskellige formal. For at skiffe slabepaper/slipebude fjernes det/den tidligere anvendte, og i stedet anbringes et/en ny(t), som hæftes fast på slimemaskinens bundplade.

VENDING AF SLIBEPAPIR (Fig. 8)

Sibepapirets spidse ende er det, der slides hurtigst. Sibepapiret tilonne maskine har den særlige egenskab, at de forreste to treddiele af papiret kan lnsnes og drejes, sa papirets levetid forlenges. For at kinne dreje den forreste del af sibepapiret skal den blot lnsnes fra den bagerste del (langs den forhandsklippede streg) og derefter vendes salledes, at et ikke slidt hjørne kommt til at sidde pa bundpladens spids. Tryk papiret godt ned, sa det hanger fast pa bundpladen.

Bemark: Slide- og polerepuder har ingen forhandsklippet linie og kan alsa ikke vendes.

VEDLIGEHOLDELS

ADVARSEL

Ved udskiftning ma der kun anvendes originalereservede. Det kan vare farligt at bruge andredele, eller vaerktojt kan blive ødeltag.

ADVARSEL

Brug altid sikkerhedsbriller erler beskyttelsesbriller med sideafskaernming, nar der arbejdes med elektrisk værktoj, ellar naret renses medtrykuft. Brug ogsa ansigtsskaermEller maske, hvis der dannes stov under arbejdet.

ADVARSEL

For at undgå alvorlige ulykker skal batteriet altid fjernes fra værktøjet inden rensning eller vedligeholdelse.

ADVARSEL

Plastementerne ma aldrigkommen i beroring med bremsevæske, benzin, petroleumsbaserede Produktur, rustlønnde olie e.l. Disse kemiske Produktur indeholder stoffer, som kan beskadige, mørne eller odelægge plastmaterialiet.

Det er kun dele i afsnittet "Beskrivelse", som kan repareres ether skifteres at brugen. Alle alde releDeal skifteres pa et autoriseret Ryobi servicevorksted.

RENGØRING AF SLIBEPUDER

For at forlange信息披露 og effektivitet skal de rengore med jevne mellemrum. Alle fremmede partikler kan fjernes, hvis puden skyles i lunkent vand. Nar slitpeperuden er ren, slyngnes ell rystes vendet forsigt af, og puden laggens til torre. Slipeperdnerne skal altid opbevarres ligende fladt et tort og koltigt sted.

RENGØRING AF SLIBEPAPIR

Slibepapiret leveret med这部分slibemaskine kan genbruges.Det er derfor vigtigt at rense det regelmessigt for stov og partikler ophobet pa fladen under de forskellige sllbearbejder.Slibepapiret renses ved gnidning mod en kompakt gummiflade.Feks,kan der anvendes et ren skosal.

ADVARSEL

Tag altid dibepapiret eller dibepuden af maskinens bundplade inden rengoring ull renrsning. Hvis denne regel ilke overholds, kan man komme alvorigt til skade.

Norsk

ALMENNE SIKKERHETSFORSKRIFTER

ADVARSEL

Der er reklamationsret på dette Ryobi produkt für fabrikationsftej og defektete dei i firegnty (24) mäneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandlieren til slutbrugeren.

Skader opstæt på grund af almineligt slid, unnormal aller不同程度 tilladt anwendelse, forkert vedigeholdelse eller overbelastning er ikke daekket af deutsche reklamationsret, det samme gælder tilbehör som batterier, pærer, klinger, indsatser, poser osv.

I tilfadelde at driftsejilGarantipierioden skalproduktek afleversIKKE DEMONTERET med kobebevis til forhandleren ellnerneste autorisede Ryobi servicevarksted.

De lovstemete rettighederif forbindelsemedefekteprodukterforringes ikkeafondenreklamationsret.

GARANTI-VILKAR

Dette Ryobi produktet er garantert mot fabrikasjonsfeil og defekte deler i tjueogfire (24)MASTERa fra datoen som stär på fakturaen utstedt av forhandller til sluttbrakeren.

Garantien bortfaller dersom skadene er forarakset av normal slitasje, unnormal aller uautorisert bruk, aller overbelastning, og gjelder ikke tilbehör som batterier, lyspaær, blad, bits, poser, osv.

I tilfelle funksjonsfeil under garantiperioden, skalprodukter leveres i UDEMONTERT tilstand sammen med kjopsbeviset til forhander ell til naemeste autorisierte Ryobi servicecenter.

Dine lovmessige rettigheter med hensyn til defekteprodukter er/DDivirket av denne garantien.
