WIE-PTO-141 - Poljoprivredni mehanički dio Wiesenfield - Besplatni korisnički priručnik

Vrsta proizvoda	Kardansko vratilo (PTO)
Marka	Wiesenfield
Model	WIE-PTO-141
Duljina (uvučeno/izvučeno)	101 cm / 141 cm
Težina	10,38 kg
Materijal cijevi	Čelik
Zaštita	Plastični poklopci
Vrsta kardanskog zgloba	Teleskopski
Glavna funkcija	Prijenos snage s traktora na poljoprivredni alat
Sigurnosni uređaji	Frikciona spojka, spojka s odrezanim vijkom
Podmazivanje	Svakih 50 sati uporabe, svi pokretni dijelovi
Održavanje	Redovito čišćenje, podmazivanje utora i kardanskih zglobova
Pričvršćivanje	Iglice ili obujmica ovisno o vratilu
Radni kut	Jednaki i minimalni kutovi između traktora i alata
Minimalno preklapanje	1/3 duljine cijevi
Kompatibilnost	Sa standardnim utornim vratilima
Moguće skraćivanje	Da, rezanjem cijevi i zaštita
Područje uporabe	Poljoprivreda, vrtlarstvo

Često postavljana pitanja - WIE-PTO-141 Wiesenfield

Kako pravilno instalirati kardansko vratilo WIE-PTO-141?

Provjerite je li traktor zaustavljen i ključ izvađen. Očistite i podmažite utore. Gurnite iglicu i gurnite viljušku na PTO vratilo traktora dok iglica ne sjedne u utor. Za drugi kraj, gurnite obujmicu u otvoreni položaj, umetnite jaram na utorno vratilo alata, zatim otpustite obujmicu. Provjerite jesu li oba kraja čvrsto pričvršćena.

Koji je postupak podmazivanja i koliko često?

Podmažite sve pokretne dijelove (kardanske zglobove, utore) svakih 50 sati uporabe i nakon skladištenja. Koristite odgovarajuću mast. Rastavite cijevi, uklonite najlonske ležajeve, podmažite proreze, zatim ponovno sastavite. Pogledajte shemu uputa za točne točke.

Mogu li skratiti svoje kardansko vratilo?

Da, moguće je skratiti pogonske cijevi i plastične zaštite. Izmjerite potrebnu duljinu uzimajući u obzir preklapanje od najmanje 1/3. Odrežite cijevi pilom, skinite rubove i odrežite zaštite na istu duljinu. Podmažite unutarnju cijev prije ponovnog sastavljanja. Pažnja: nemojte mijenjati kardanske zglobove.

Što učiniti ako se vratilo ne okreće slobodno ili stvara buku?

Provjerite okreću li se zaštite slobodno i nisu li zaglavljene. Osigurajte da su kutovi između traktora i alata minimalni i jednaki. Ako buka dolazi od frikcione spojke, odmah isključite PTO. Nedovoljno podmazivanje ili loše poravnanje mogu biti uzrok.

Kako mogu znati je li duljina vratila ispravna?

Vratilo se mora moći uvući i izvući bez naprezanja između minimalnog i maksimalnog položaja stroja. Cijevi se moraju preklapati najmanje 1/3 svoje duljine u radnom položaju. Zaštite se nikada ne smiju odvojiti. Provjerite duljine prije svake uporabe.

Što znači zvuk zveckanja ograničivača okretnog momenta?

Zvuk zveckanja znači da je frikciona spojka prešla podešavanje i proklizava. Odmah isključite PTO kako biste izbjegli oštećenje alata ili traktora. Provjerite podešavanje okretnog momenta i podmažite uređaj. Ako problem potraje, obratite se stručnjaku.

Kako zamijeniti odrezani vijak?

Zaustavite traktor i ugasite motor. Zamijenite odrezani vijak vijkom istog promjera, duljine i klase. Koristite odgovarajući alat. Podmažite uređaj pomoću mazalice barem jednom u sezoni.

Koje sigurnosne mjere moram poduzeti?

Nemojte nositi široku odjeću, skinite nakit i povežite dugu kosu. Koristite zaštitnu opremu: naočale, rukavice, sigurnosne cipele. Provjerite jesu li sve zaštite na mjestu i okreću li se slobodno. Držite operatere i promatrače na udaljenosti. Uvijek ugasite motor i izvadite ključ prije bilo kakve intervencije.

Mogu li koristiti vratilo s velikim kutovima?

Ne, kutovi između zglobova moraju biti minimalni i jednaki. Preveliki ili nejednaki kutovi mogu oštetiti vratilo i uzrokovati nesreće. Isključite PTO ako kutovi premašuju preporučena ograničenja proizvođača.

Što učiniti ako se zaključna iglica ne uključi?

Provjerite nije li iglica oštećena ili začepljena. Očistite i podmažite utor PTO vratila. Čvrsto gurnite iglicu dok gurate viljušku. Osigurajte da se iglica vrati u početni položaj. Ako problem potraje, provjerite istrošenost utora.

KORISNIČKI PRIRUČNIK WIE-PTO-141 Wiesenfield

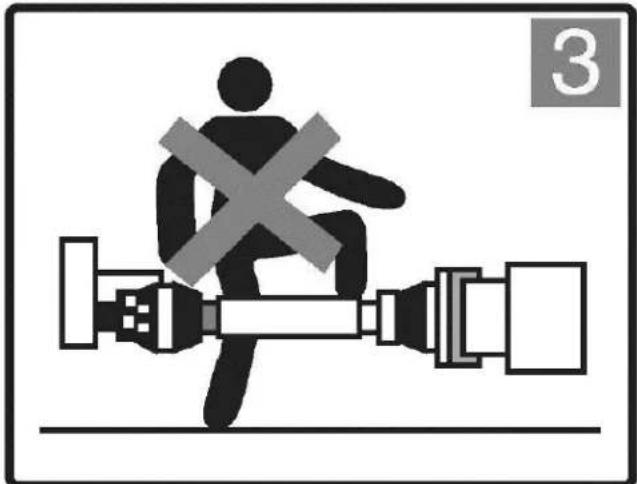

Držite operatere i promatrače podalje od svih pokretnih dijelova.

KONTAKT S ROTIRAJUĆIM POGONSKIM VRATILOM MOŽE UZROKOVATI OZBILJNE OZLJEDE ILI SMRT

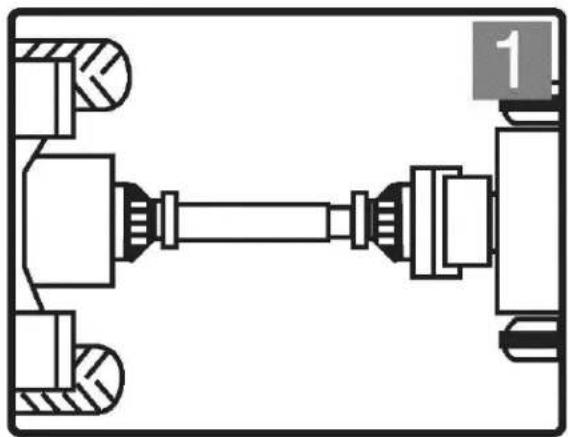

Svi rotirajući dijelovi moraju biti zaštićeni

HR

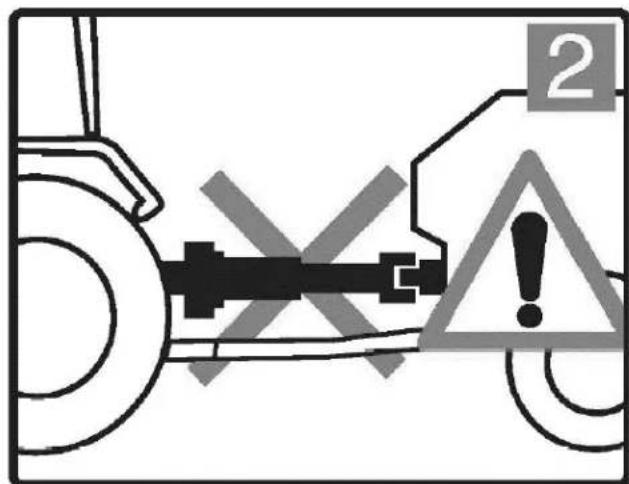

Pogonski vod mora biti sigurno pričvršćen na oba kraja.

Štitnici se moraju slobodno okretati na pogonskom sklopu

Teleskopske cijevi moraju se preklapati najmanje 1/3 svoje duljine tijekom uporabe.

HR

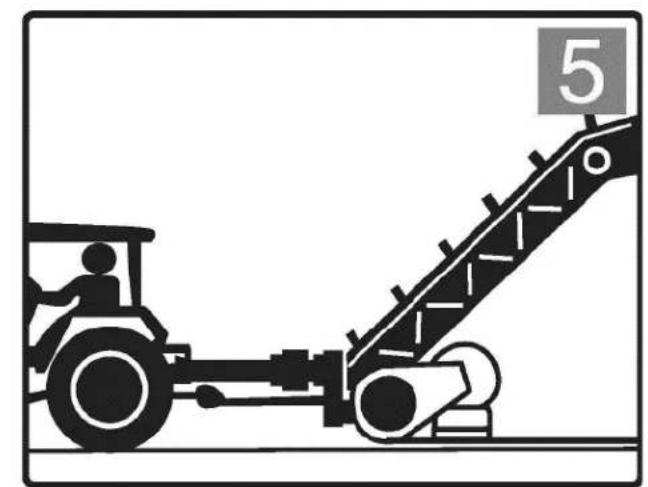

Provjerite je li pogonski sklop sigurno pričvršćen na traktor i stroj prije rada.

Očistite i podmažite priključno vratilo traktora i osovinu priključka prije ugradnje pogonskog sklopa.

HR

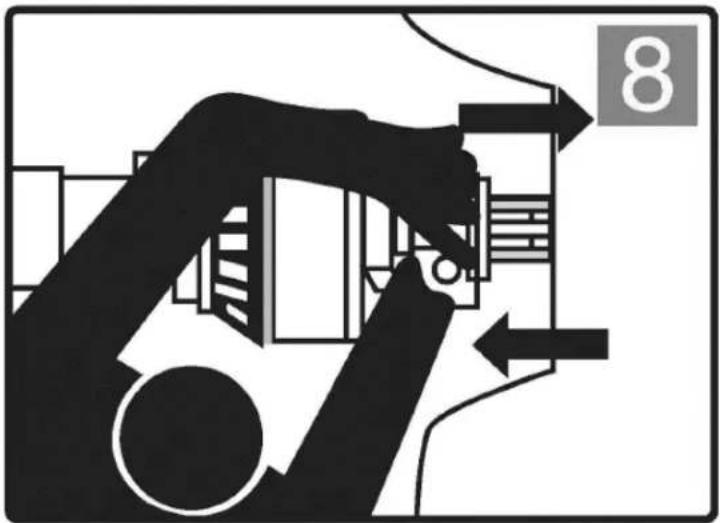

PUSH PIN

Gurnite za k i gurnite viljušku na priključno vra lo tako da za k zahva utor na priključnom vra lu. Pazite da se klin vra u početni položaj nakon pričvršćivanja na osovinu.

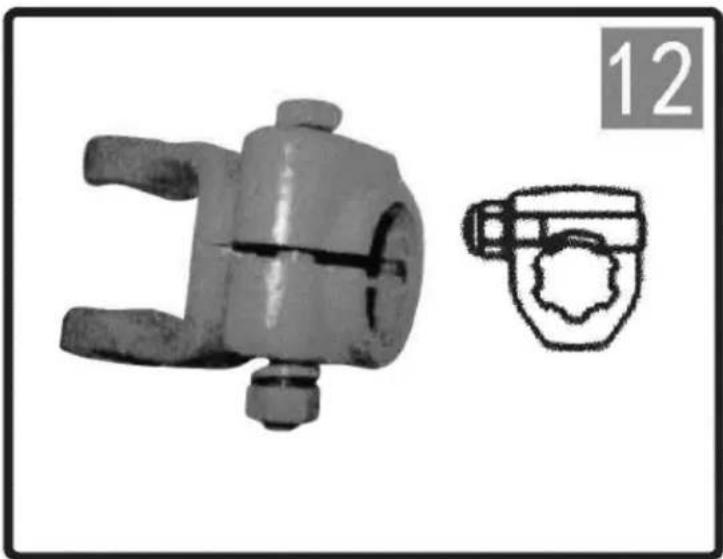

LOPTA OVRATNIK

Gurnite ovratnik u otvoreni položaj. Gurnite jaram na osovinu s klinovima. Otpus te obujmicu i namještajte je sve dok jaram nije pravilno pričvršćen na osovinu.

HR

Potrebno je često podmazivanje, Podmažite dijelove pogonskog vratila

Nakon broja korištenih sati

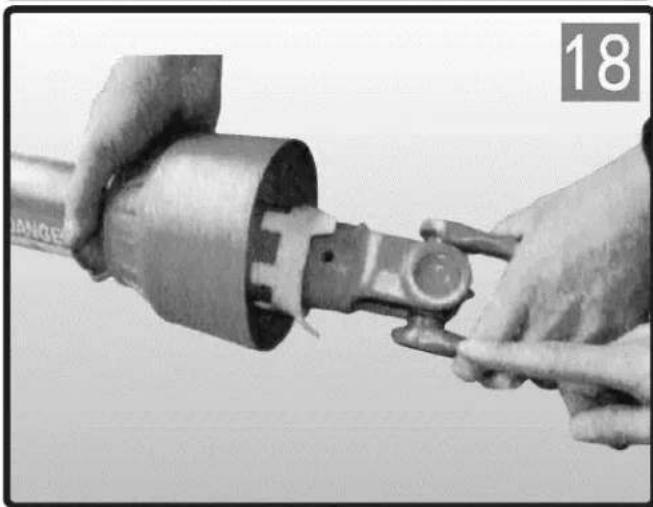

1. Rastavite unutarnju cijev od vanjske.
2. Uzmite odvijač kako biste pritisnuli kopču s jedne na drugu, a zatim odvojite vanjsku cijev od plastične kapice.

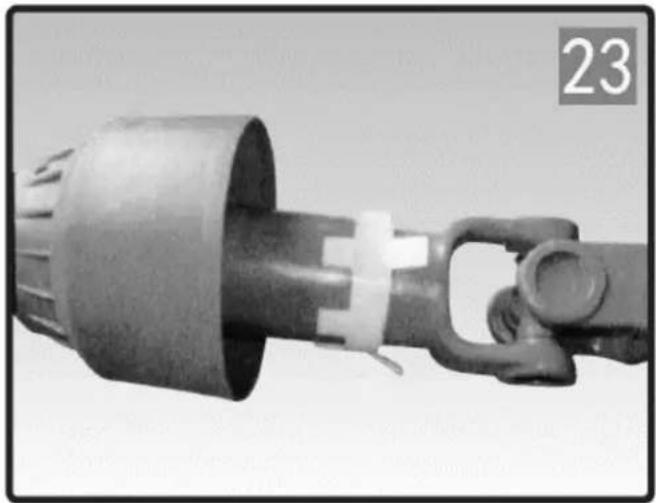

1. Stavite unutarnju cijev s jarmom u njezinu plastični poklopac.

2. Poravnajte ležaj s dvije rupe na plastični poklopac i zatim ga pritisnite.

SKRAĆIVANJE POGONSKOG VRATILA (Ne preporučujemo izmjene na našim proizvodima.)

1. Uklonite oklop.

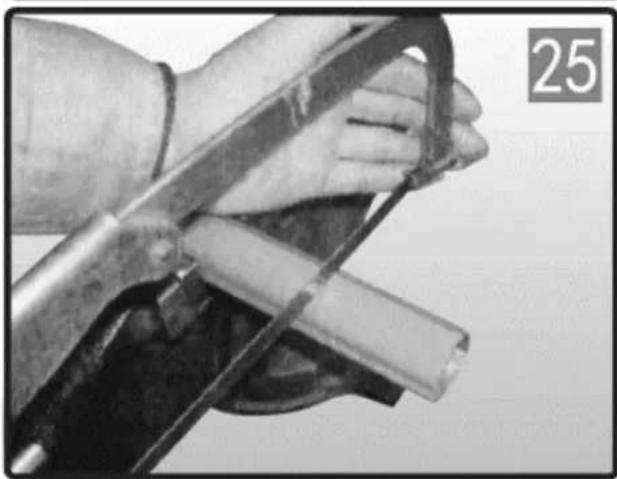

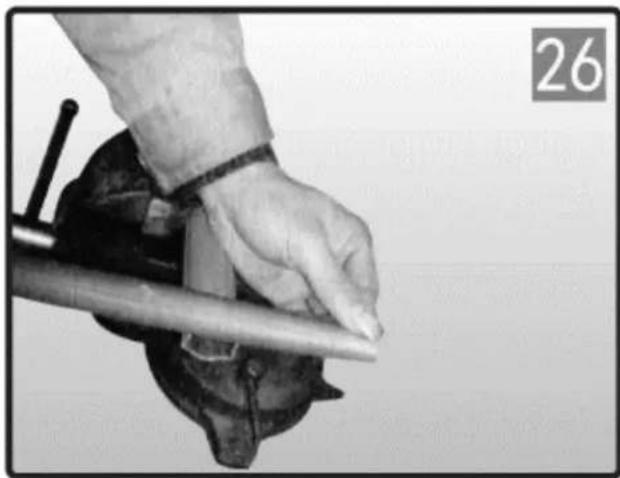

2. Skratite unutarnju i vanjsku pogonsku cijev na potrebnu duljinu. Skratite pogonske cijevi jedan po jedan rezanjem iste duljine od unutarnje i vanjske cijevi.

1. Podmažite unutarnju pogonsku cijev i ponovno sastavite zaštitu na pogonskom vratilu.

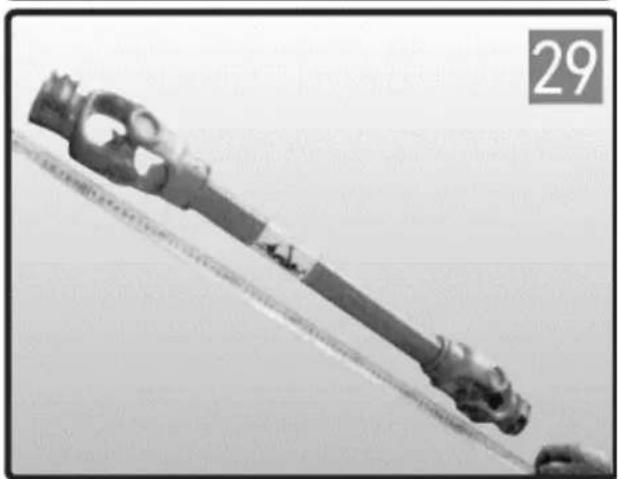

Provjerite duljinu pogonske osovine u minimalnom i maksimalnom položaju stroja. Pogonske cijevi trebale bi se preklapati za 1/3 svoje duljine tijekom radnih uvjeta; Zaštitne cijevi se nikada ne bi smjele odvojiti tijekom uporabe.

HR

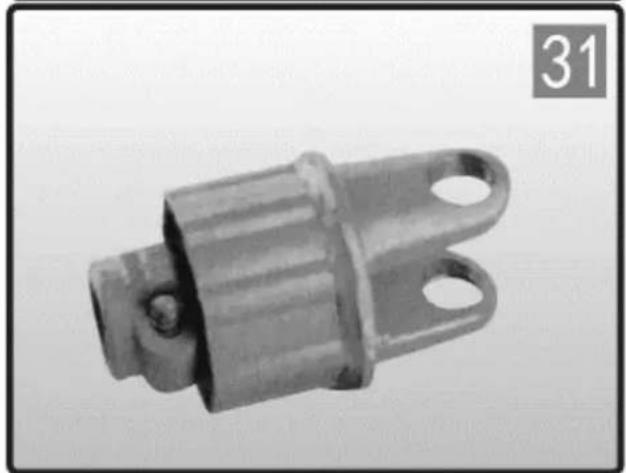

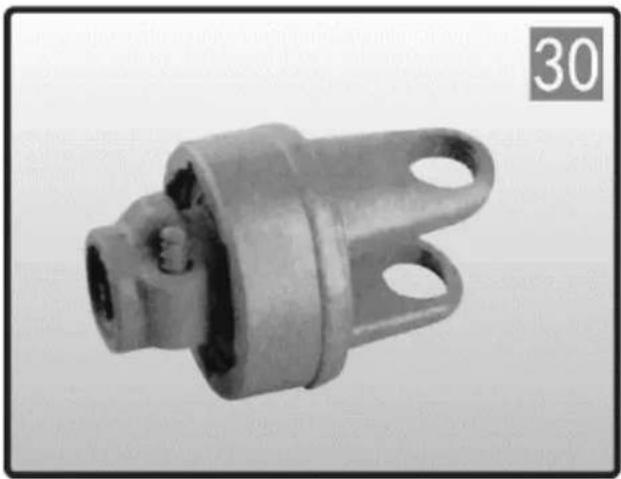

Ovaj uređaj sprječava prijenos inercijskih opterećenja s priključka na traktor tijekom usporavanja ili zaustavljanja priključnog vratila. Držite se dalje od stroja dok se svi dijelovi ne prestanu pomicati. Podmažite svakih 50 sati korištenja i nakon skladištenja.

Ovaj uređaj prekida prijenos snage kada okretni moment premaši postavku. Odmah isključite priključno vratilo kada se čuje zvuk čegrtanja. Podmažite svakih 50 sati korištenja i nakon skladištenja.
