WIE-PTO-141 - Kmetijski mehanski del Wiesenfield - Brezplačna navodila za uporabo

Vrsta izdelka	Priključna gred (PTO)
Znamka	Wiesenfield
Model	WIE-PTO-141
Dolžina (zloženo/raztegnjeno)	101 cm / 141 cm
Teža	10,38 kg
Material cevi	Jeklo
Zaščita	Plastični pokrovi
Tip kardana	Teleskopski
Glavna funkcija	Prenos moči s traktorja na kmetijsko orodje
Varnostne naprave	Torzijski omejevalnik s trenjem, sklopka s strižnim vijakom
Mazanje	Vsakih 50 ur uporabe, vsi gibljivi deli
Vzdrževanje	Redno čiščenje, mazanje utorov in kardanov
Pritrditev	Zatič ali objemka glede na gred
Delovni kot	Enaki in minimalni koti med traktorjem in orodjem
Minimalno prekrivanje	1/3 dolžine cevi
Združljivost	S standardnimi utornimi gredmi
Možnost skrajšanja	Da, z rezanjem cevi in zaščit
Območje uporabe	Kmetijstvo, vrtnarstvo

Pogosto zastavljena vprašanja - WIE-PTO-141 Wiesenfield

Kako pravilno namestiti priključno gred WIE-PTO-141?

Prepričajte se, da je traktor ustavljen in ključ odstranjen. Očistite in namažite utore. Potisnite zatič in potisnite vilice na priključno gred traktorja, dokler zatič ne zaskoči v utor. Na drugem koncu potisnite objemko v odprt položaj, vstavite jarem na utorno gred orodja, nato sprostite objemko. Preverite, da sta oba konca trdno pritrjena.

Kakšen je postopek mazanja in kako pogosto?

Namažite vse gibljive dele (kardane, utore) vsakih 50 ur uporabe in po skladiščenju. Uporabite primerno mast. Razstavite cevi, odstranite najlonske ležaje, namažite reže, nato ponovno sestavite. Za natančne točke si oglejte shemo v navodilih.

Ali lahko skrajšam svojo priključno gred?

Da, možno je skrajšati pogonske cevi in plastične zaščite. Izmerite potrebno dolžino ob upoštevanju prekrivanja vsaj 1/3. Odrežite cevi z žago, odstranite robove in odrežite zaščite na enako dolžino. Pred ponovnim sestavljanjem namažite notranjo cev. Pozor: ne spreminjajte kardanov.

Kaj storiti, če se gred ne vrti prosto ali povzroča hrup?

Preverite, da se zaščite prosto vrtijo in niso zataknjene. Prepričajte se, da so koti med traktorjem in orodjem minimalni in enaki. Če hrup prihaja iz omejevalnika navora, takoj izklopite priključno gred. Vzrok so lahko nezadostno mazanje ali nepravilna poravnava.

Kako vem, ali je dolžina gredi pravilna?

Gred se mora lahko zložiti in raztegniti brez napetosti med minimalnim in maksimalnim položajem stroja. Cevi se morajo v delovnem položaju prekrivati vsaj 1/3 svoje dolžine. Zaščiti se nikoli ne smeta ločiti. Pred vsako uporabo preverite dolžine.

Kaj pomeni klikanje omejevalnika navora?

Klikanje pomeni, da je torzijski omejevalnik s trenjem presegel nastavitev in drsi. Takoj izklopite priključno gred, da preprečite poškodbe orodja ali traktorja. Preverite nastavitev navora in namažite napravo. Če težava traja, se obrnite na strokovnjaka.

Kako zamenjati strižni vijak?

Ustavite traktor in ugasnite motor. Zamenjajte strižni vijak z vijakom enakega premera, dolžine in trdnosti. Uporabite ustrezna orodja. Napravo namažite z mazalno napravo vsaj enkrat na sezono.

Katere varnostne ukrepe moram upoštevati?

Ne nosite ohlapnih oblačil, odstranite nakit in privežite dolge lase. Uporabljajte zaščitno opremo: očala, rokavice, varnostne čevlje. Prepričajte se, da so vse zaščite nameščene in se prosto vrtijo. Osebje in gledalce držite na varni razdalji. Pred kakršnim koli posegom vedno ustavite motor in odstranite ključ.

Ali lahko uporabljam gred pri velikih kotih?

Ne, koti med zgibi morajo biti minimalni in enaki. Preveliki ali neenaki koti lahko poškodujejo gred in povzročijo nesreče. Izklopite priključno gred, če koti presegajo priporočene meje proizvajalca.

Kaj storiti, če se zaklepni zatič ne zaskoči?

Preverite, ali je zatič poškodovan ali zamašen. Očistite in namažite utor priključne gredi. Trdno potisnite zatič, medtem ko potiskate vilice. Prepričajte se, da se zatič vrne v prvotni položaj. Če težava traja, preverite obrabo utorov.

NAVODILA ZA UPORABO WIE-PTO-141 Wiesenfield

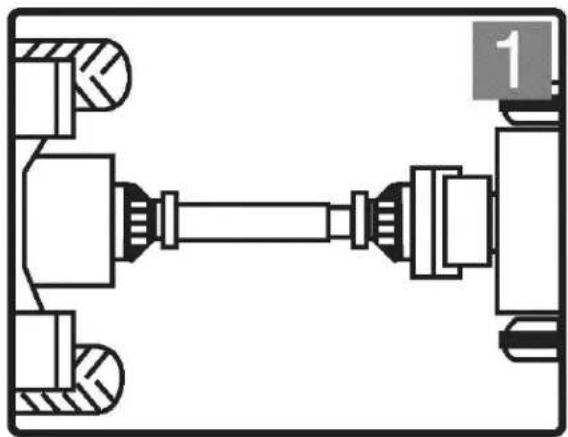

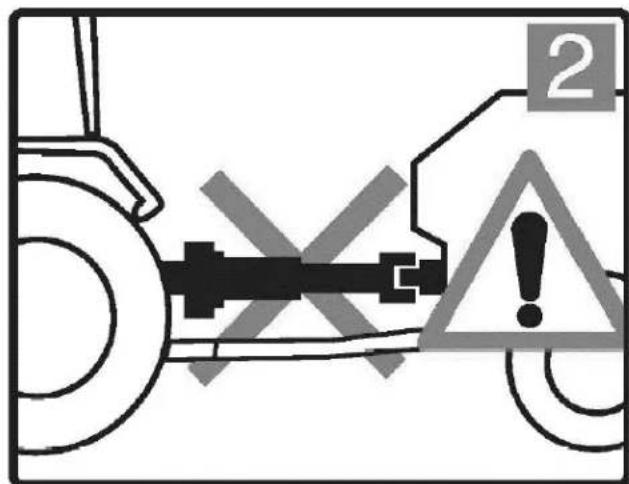

Ne uporabljajte stroja brez nameščenih ščitnikov pogonske gredi, traktorja in priključka. Ščitniki pogonske gredi se morajo prosto vrteti na pogonski gredi.

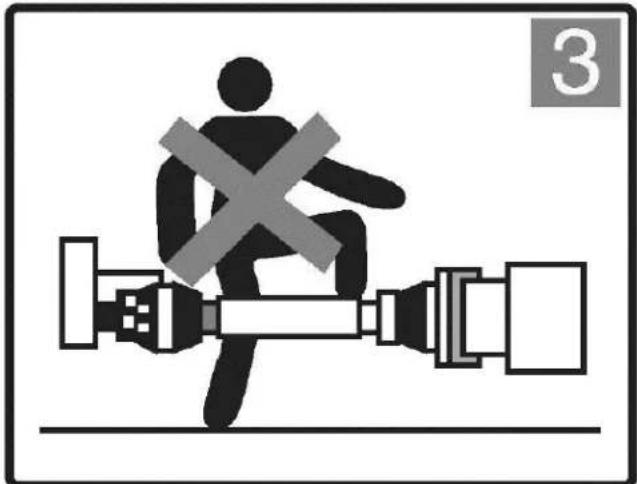

Upravljavci in navzoče osebe naj se ne približujejo vsem gibljivim delom.

STIK Z VRTEČO SE POGONSKO GREDJO LAHKO POVZROČI HUDE POŠKODBE ALI SMRT

Vsi vrtljivi deli morajo biti zaščiteni

SL

Pogonski vod mora biti varno pritrjen na obeh koncih.

Zaščita se mora prosto vrteti na pogonski liniji

Ugasnite motor traktorja in izvlecite ključ, preden se približate stroju ali opravljate vzdrževalna dela

Preverite najmanjšo in največjo delovno dolžino pogonske gredi.

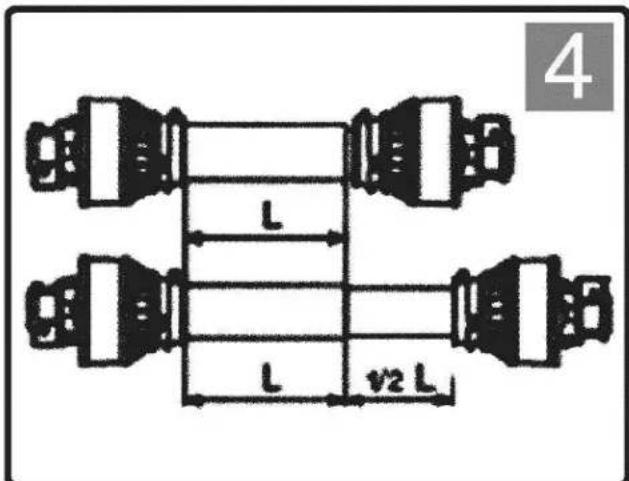

Med uporabo se morajo teleskopske cevi prekrivati vsaj za 1/3 svoje dolžine.

SL

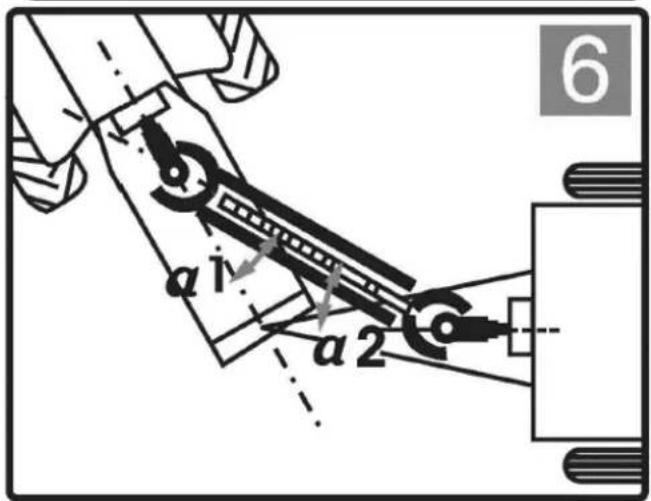

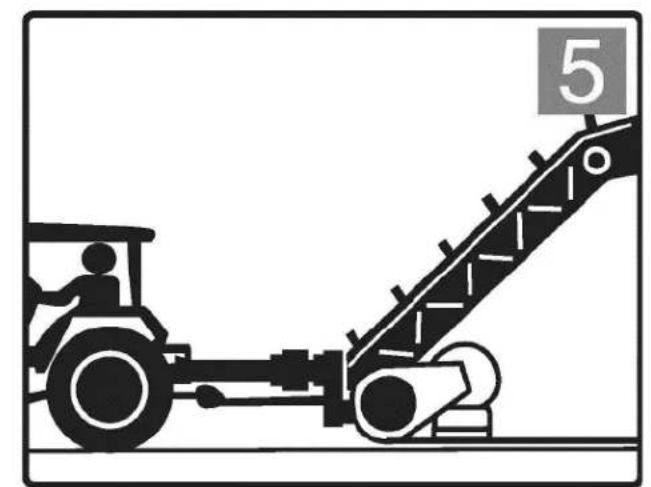

Traktor mora biti priklopljen na stroj in nameščen tako, da so koti spojev minimalni in enaki.

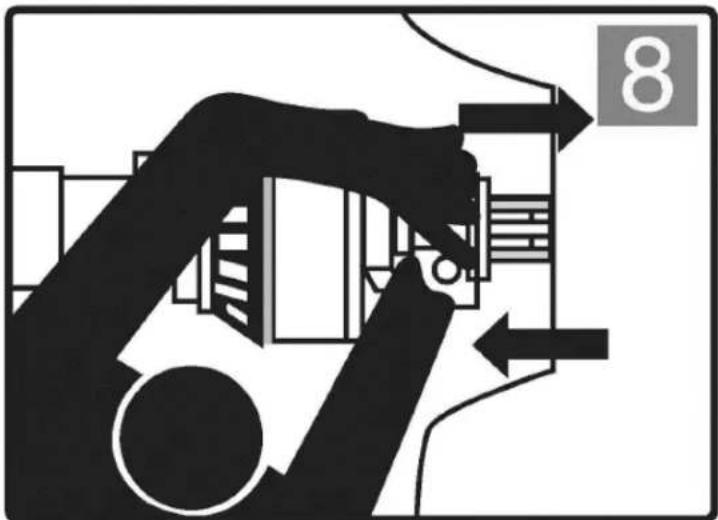

Pred uporabo se prepričajte, da je pogonski sklop varno pritrjen na traktor in priključek.

Očistite in namažite priključno gred traktorja in priključno gred pred namestitvijo pogonskega voda.

SL

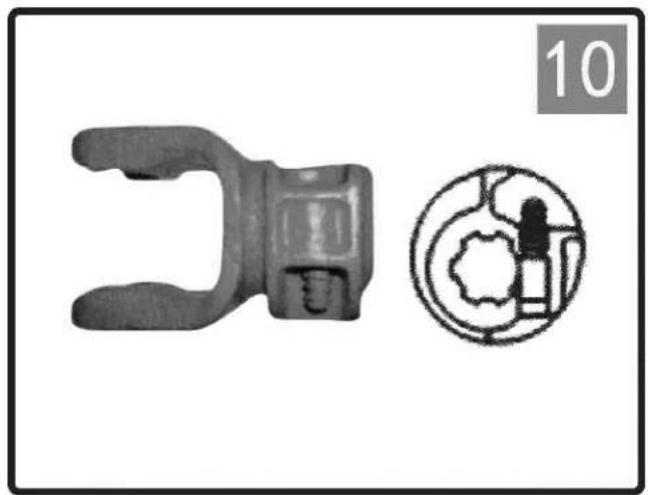

Izberite dolžino vijaka tako, da bo štrlenje čim manjše.

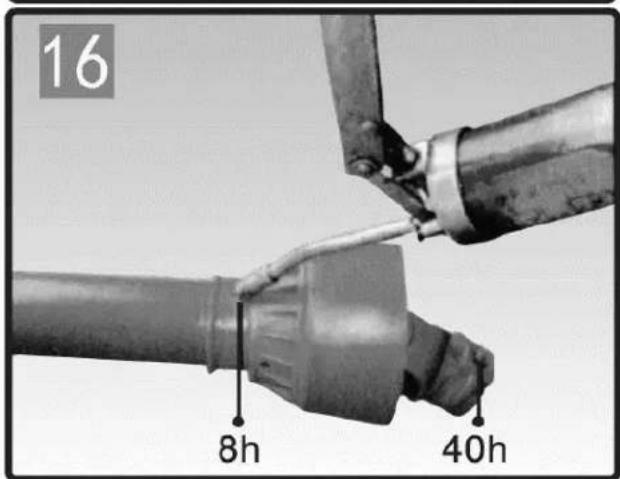

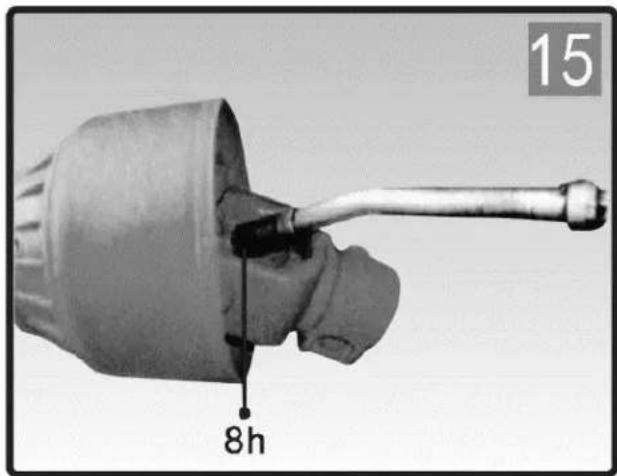

Po številu porabljenih ur

Kot je prikazano na risbi

SL

1. Razstavite notranjo cev z zunanje.

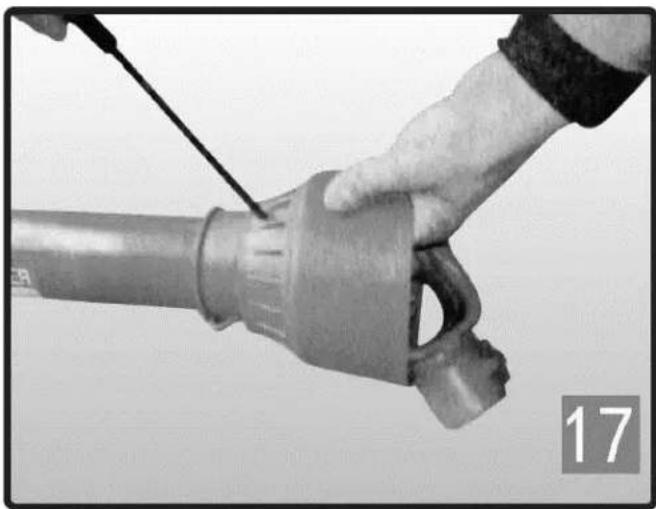

2. Vzemite izvijač, da potisnete zaponko od enega do drugega, nato pa zunanjo cev ločite od plastičnega pokrovčka.

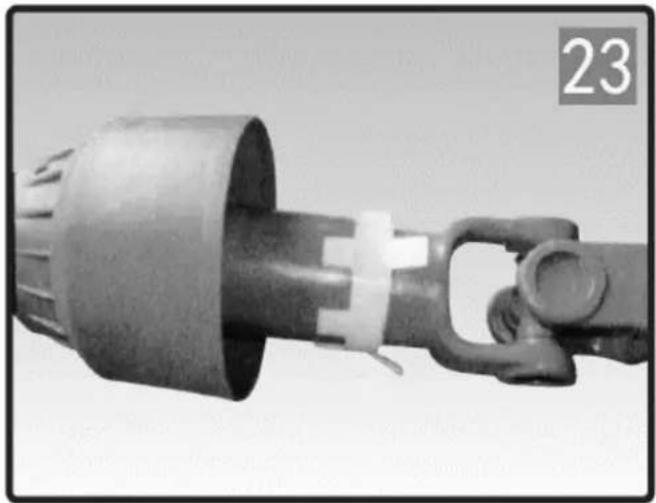

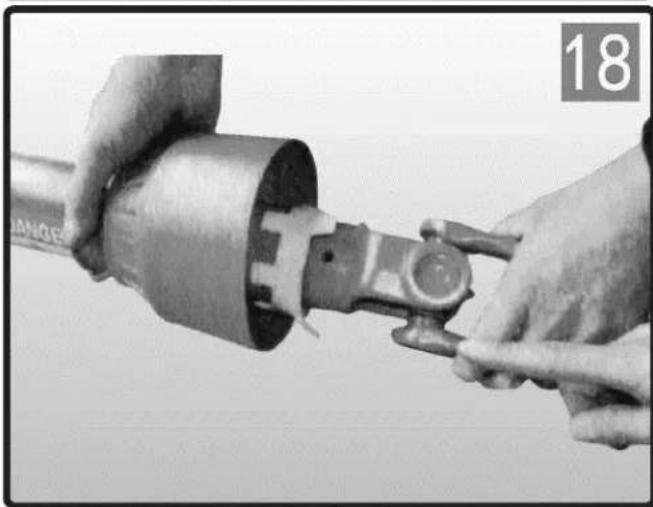

1. Vstavite notranjo cev z jarmom plastični pokrov.
2. Poravnajte ležaj z dvema luknjama na plastični pokrovček in ga nato pritisnite.

SKRAJŠANJE KARDANSKE GREDI
(Ne priporočamo spreminjanja naših izdelkov.)

1. Odstranite zaščito.

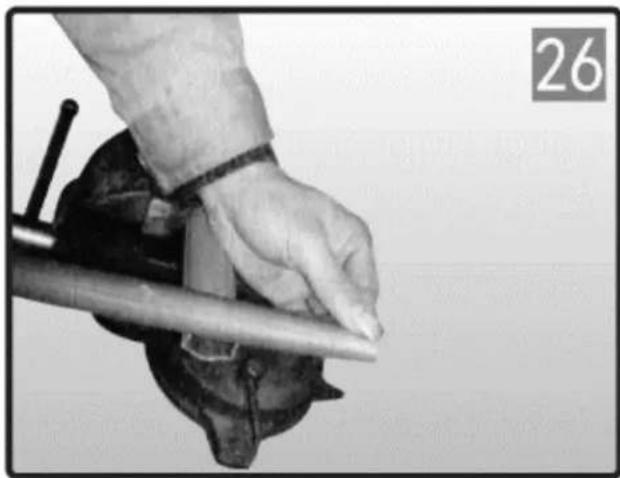

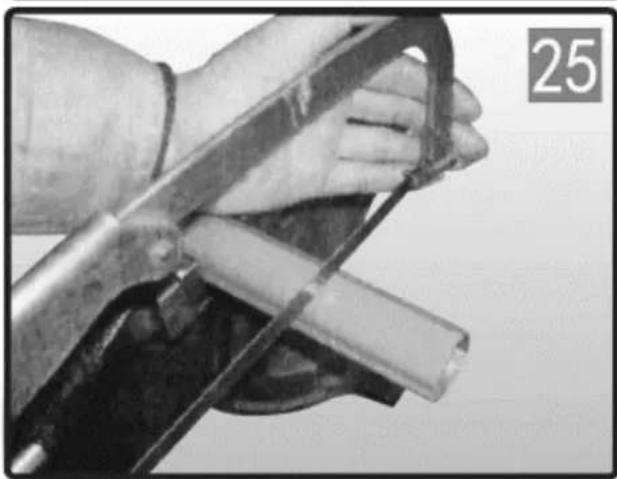

2. Skrajšajte notranjo in zunanjo pogonsko cev na zahtevano dolžino. Skrajšajte pogonske cevi eno za drugo z rezanjem enake dolžine tako znotraj kot zunaj cevi.

1. Skrajšajte plastične ščitne cevi eno za drugo z rezanjem iste dolžine, iz katere je bil odrezan notranje pogonske cevi.

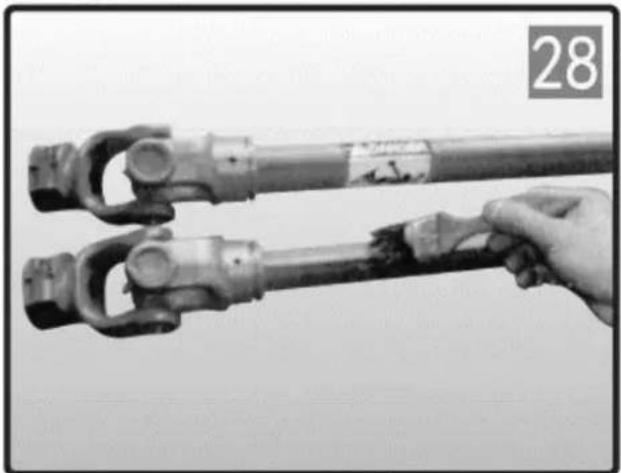

Preverite dolžino pogonske gredi v najnižjem in največjem položaju stroja. Pogonske cevi se morajo med delovnimi pogoji prekrivati za 1/3 svoje dolžine; Zaščitne cevi se med uporabo nikoli ne smejo ločiti.

SL

Ta naprava preprečuje prenos vztrajnostnih obremenitev s priključka na traktor med pojemkom ali zaustavitvijo kardanske gredi. Ne približujte se stroju, dokler se vsi deli ne prenehajo premikati. Namažite vsakih 50 ur uporabe in po shranjevanju.

Takoj izklopite priključno gred, ko zaslišite ragljajoče zvoke.

Namažite vsakih 50 ur uporabe in po shranjevanju.

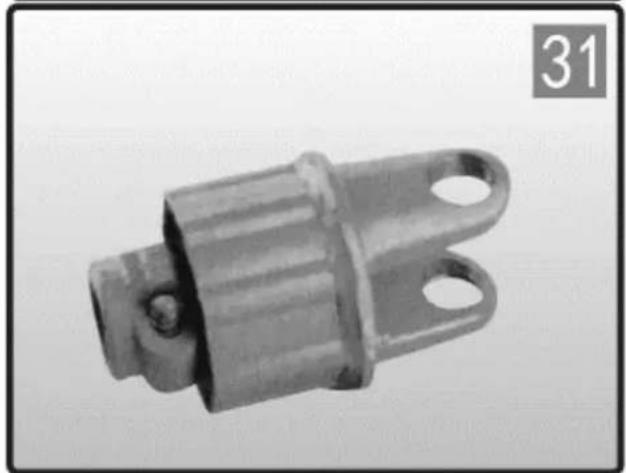

Ta naprava prekine prenos moči s prerezom vijaka, ko navor preseže nastavitev.

Zamenjajte odrezani vijak z enakim premerom, dolžino in stopnjo kot original.

Namažite SB z mazalko vsaj enkrat vsako

SL

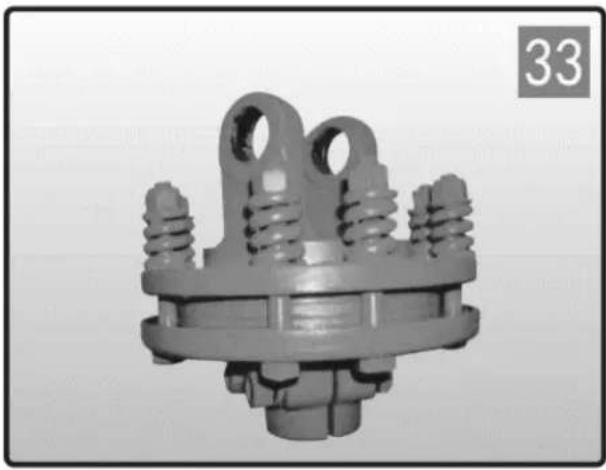

Omeji prenos navora na nastavljeno vrednost. Ne spreminjajte stiskanja vzmeti, saj boste s tem spremenili nastavitev naprave. Nastavitev vrtilnega momenta se prilagodi s povečevanjem ali zmanjševanjem višine vzmeti. Za povečanje/zmanjšanje navora nastavitev zategnite/odvijte osem matic za 1/4 obrata in preverite pravilno delovanje. Po potrebi postopek ponovite. Izogibajte se pretiranemu zategovanju vijakov priključka, lahko pride do poškodbe traktorja ali pogonskega sklopa.
