MANUALE UTENTE WIE-PTO-141 Wiesenfield

del parametro descrizione	del parametro valore
Nome del prodotto	Albero della presa di forza
Modello	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Lunghezza [cm]	160 / 235	127 / 194	101 / 141
Peso [kg]	20.76	12.38	10.38
Nome del prodotto	Albero della presa di forza
Modello	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Lunghezza [mm]	89 / 114	74 / 95	61 / 72
Peso [kg]	8.02	5.72	13.52

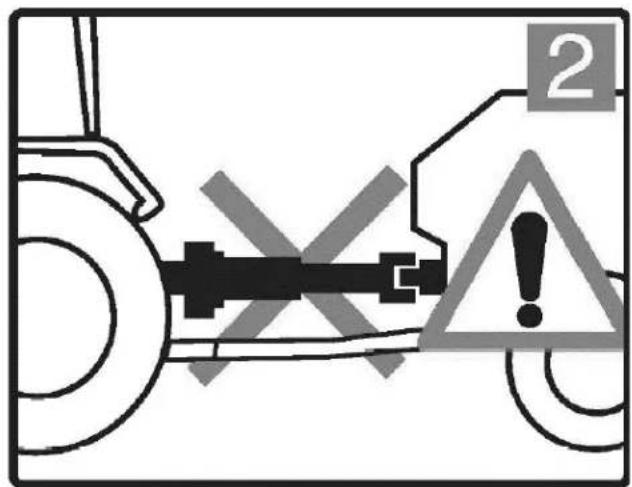

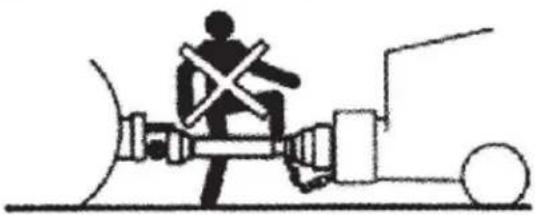

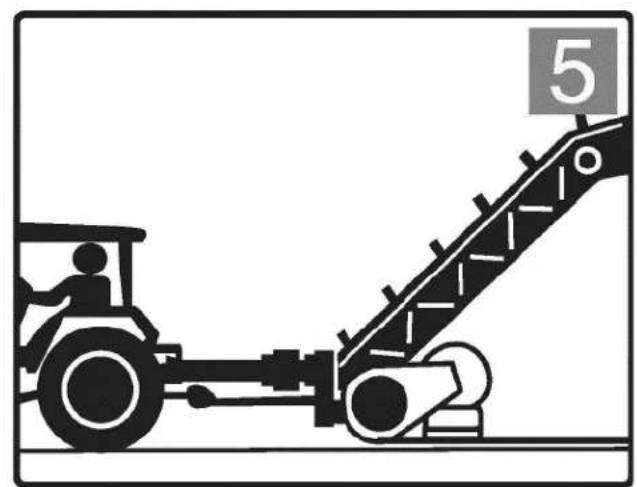

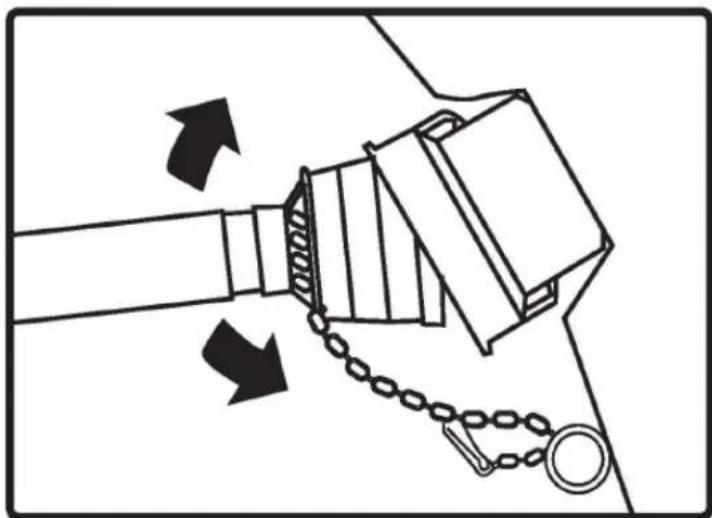

Non utilizzare la macchina senza l'albero di trasmissione, il trattore e le protezioni dell'attrezzo in posizione. Le protezioni dell'albero di trasmissione devono ruotare liberamente sull'albero di trasmissione.

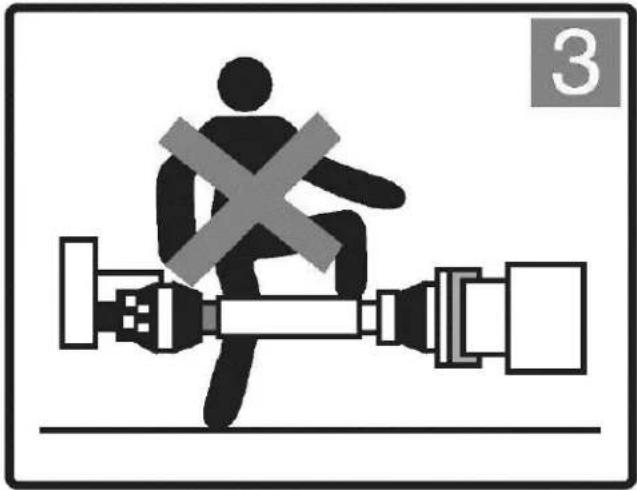

Tenere gli operatori e gli astanti lontano da tutte le parti in movimento.

IL CONTATTO CON UN ALBERO DI TRASMISSIONE ROTANTE PUÒ CAUSARE GRAVI LESIONI O MORTE

Tutte le parti rotanti devono essere schermate

IT

2

La trasmissione deve essere fissata saldamente ad entrambe le estremità. Le protezioni devono girare liberamente sulla trasmissione

Spegnere il motore del trattore e togliere la chiave prima di avvicinarsi all'attrezzo o di effettuare qualsiasi intervento di manutenzione.

4 L L v2 L

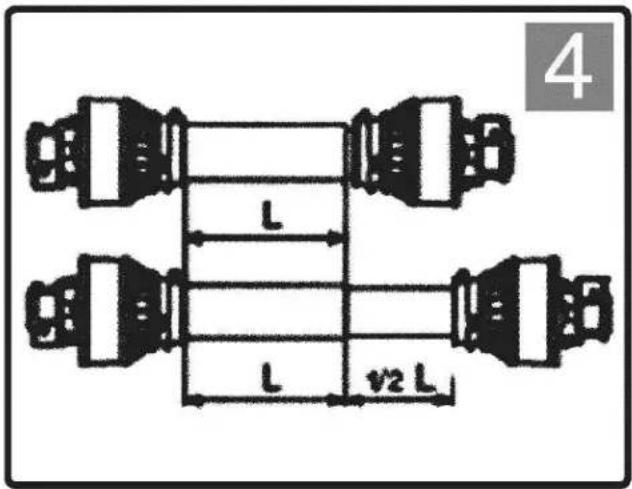

Verificare le lunghezze di lavoro minime e massime degli alberi motore.

Durante l'uso, i tubi telescopici devono sovrapporsi almeno per 1/3 della loro lunghezza.

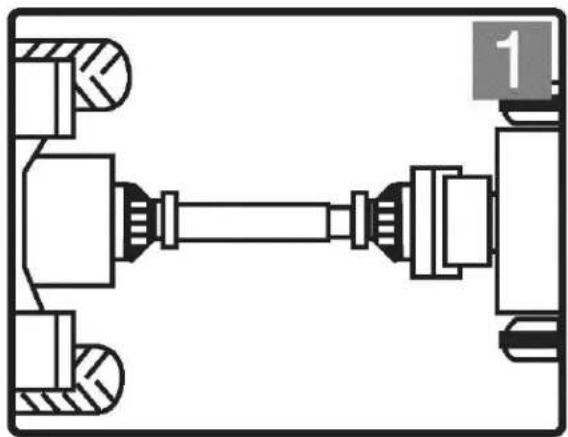

Il trattore deve essere agganciato all'attrezzo e posizionato in modo che gli angoli dei giunti siano minimi e uguali.

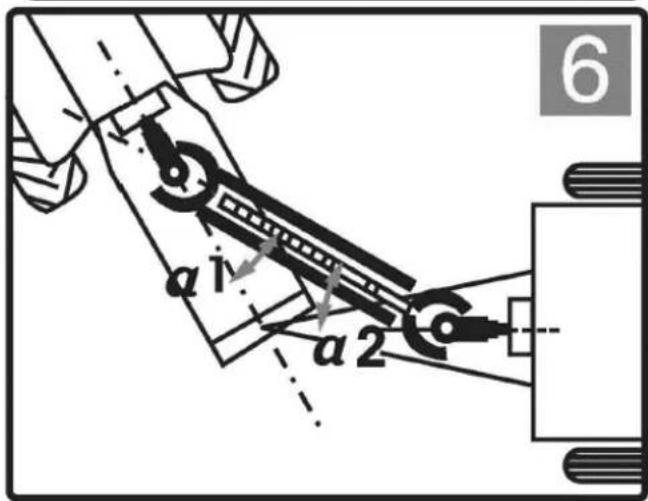

a1 a2 6

Disinserire la presa di forza se gli angoli sono troppo grandi o non identici

7

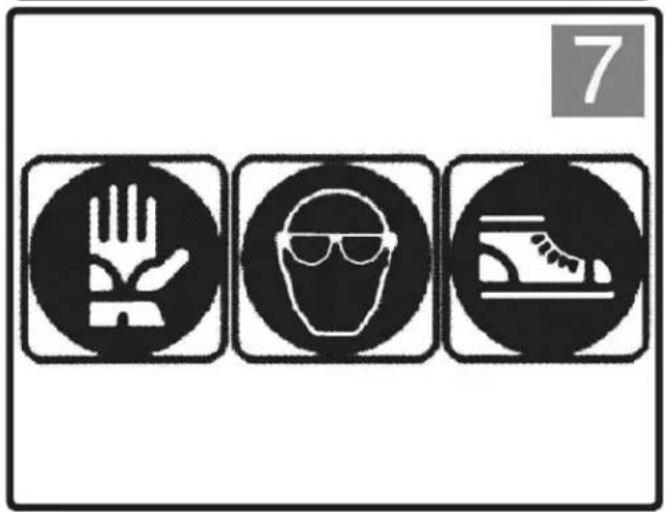

PRIMA DI TENTARE QUALSIASI PROCEDURA DI RIPARAZIONE, UTILIZZARE SEMPRE DISPOSITIVI DI PROTEZIONE APPROPRIATI, COME OCCHIALI, SCARPE E GUANTI DI SICUREZZA. NON INDOSSARE ABITI LARGHI O LARGHI INTORNO ALL'ALBERO DELLA CARDANICA.

IT

Prima di azionare l'attrezzo, assicurarsi che la trasmissione sia saldamente fissata al trattore e all'attrezzo.

Pulire e ingrassare la presa di forza del trattore e l'albero dell'attrezzo prima di installare la trasmissione.

IT

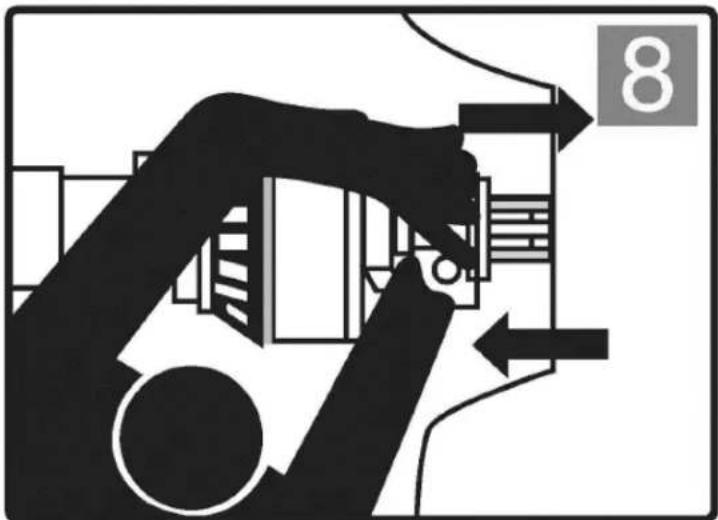

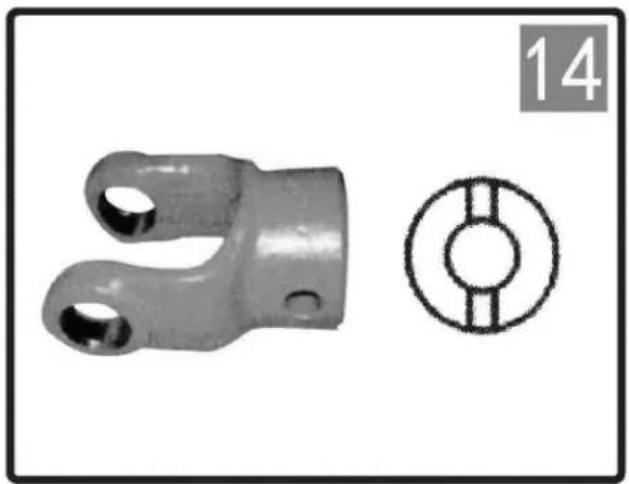

Spingere il perno e far scorrere il giogo sull'albero della presa di forza in modo che il perno si innesti nella scanalatura della presa di forza.

Assicurarsi che il perno ritorni nella posizione iniziale dopo il fissaggio all'albero.

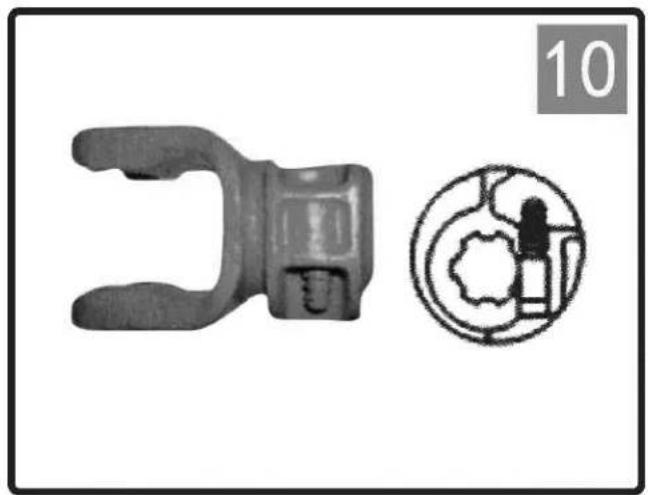

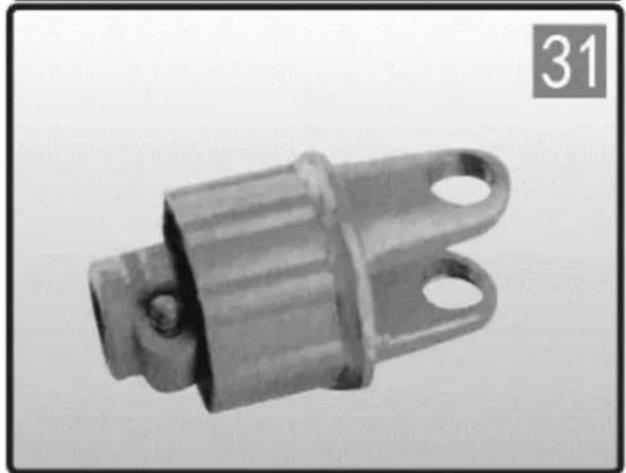

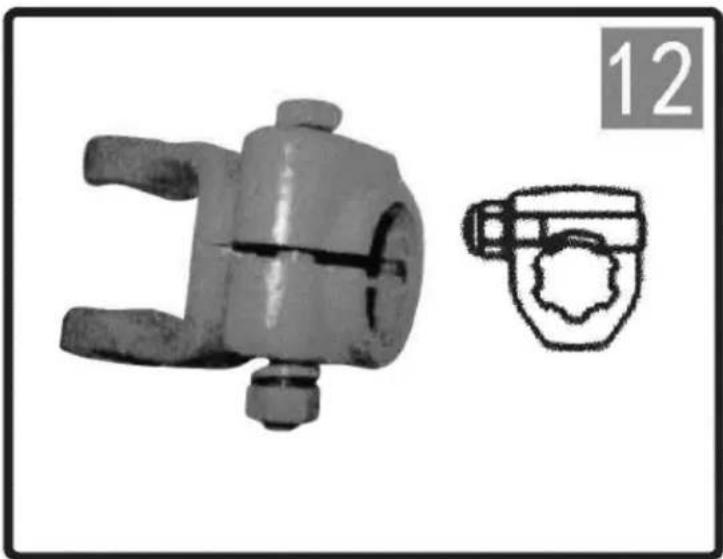

Far scorrere il collare in posizione aperta. Far scorrere il giogo sull'albero scanalato. Allentare il collare e regolare finché il giogo non è correttamente fissato all'albero.

IT

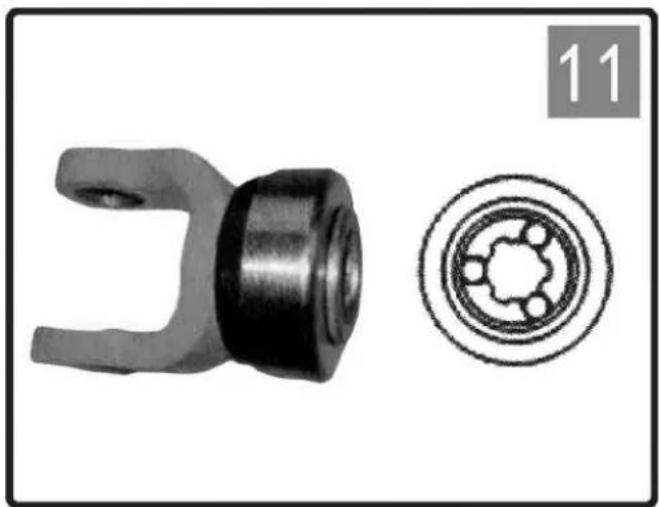

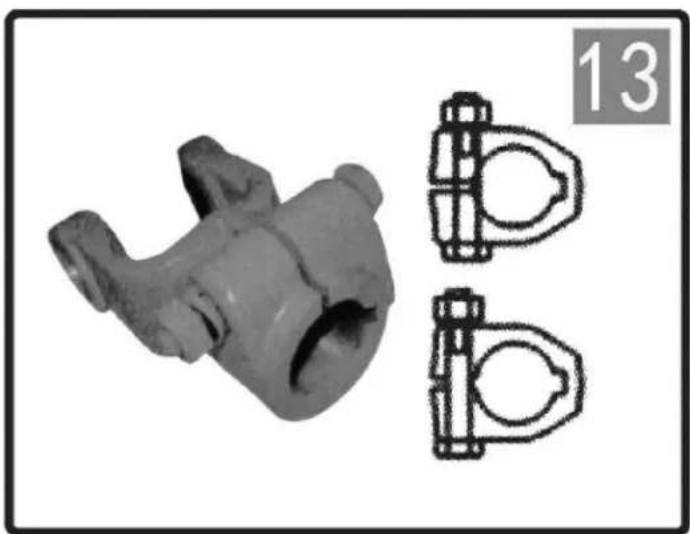

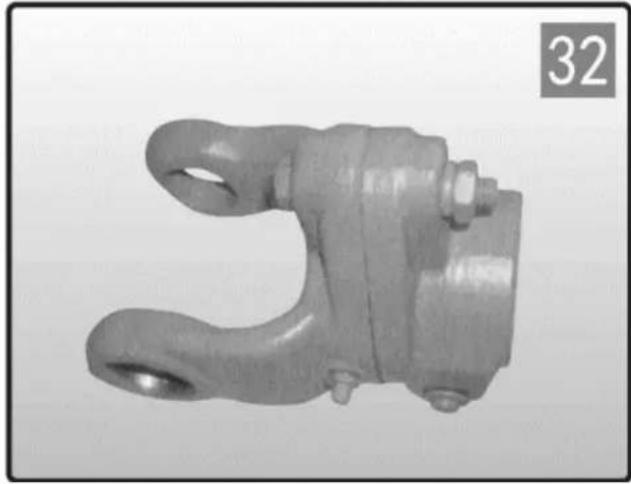

Far scorrere il giogo sulla presa di forza e inserire il bullone.

Far scorrere il giogo sulla presa di forza e inserire il bullone.

IT

Scegliere la lunghezza del bullone in modo da ridurre al minimo la sporgenza.

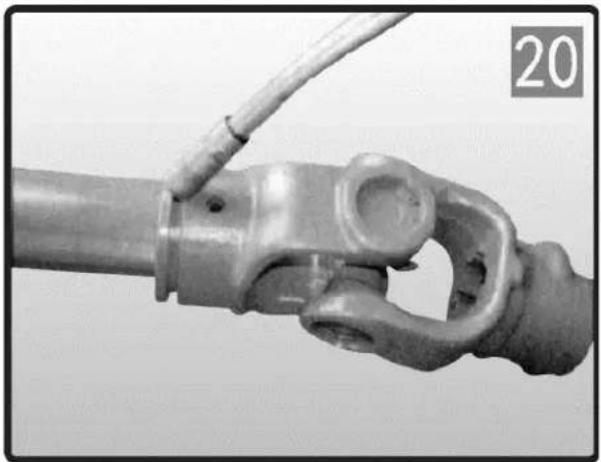

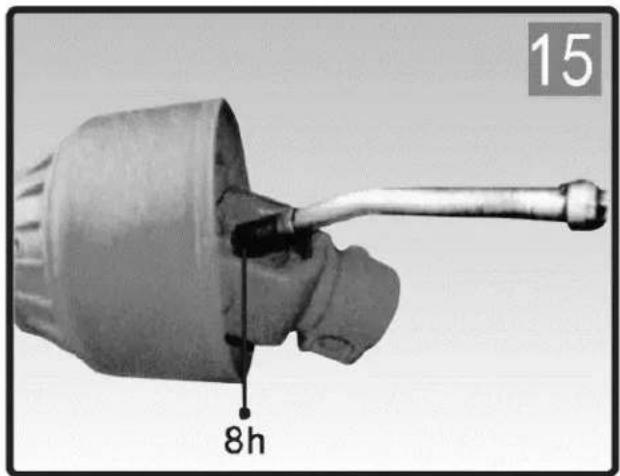

È richiesta una lubrificazione frequente, ingrassare le parti dell'albero di trasmissione

Dopo il numero di ore utilizzate

Come mostrato nel disegno

IT

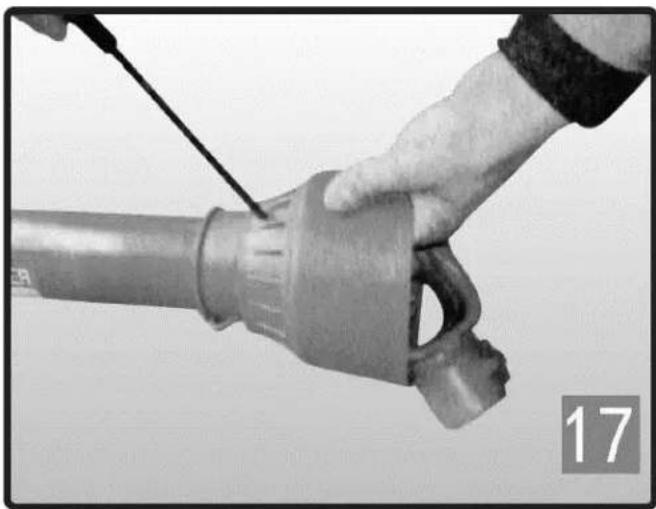

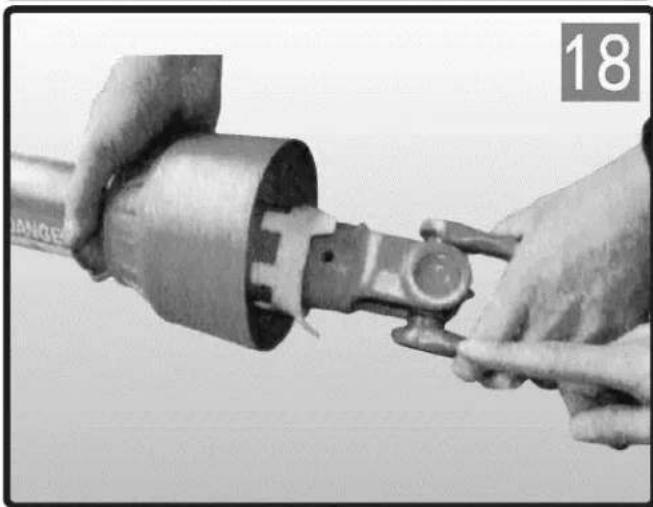

1. Smontare il tubo interno da quello esterno.
2. Prendi un cacciavite per spostare la fibbia da una parte all'altra, quindi separa il tubo esterno dal tappo di plastica.

1. Rimuovere il cuscinetto in nylon dalla fessura del giogo.
2. Ripetere i passaggi sopra descritti per l'altro lato.

1. Ingrassare la fessura sul giogo.
2. Inserire il cuscinetto in nylon nella fessura del giogo.

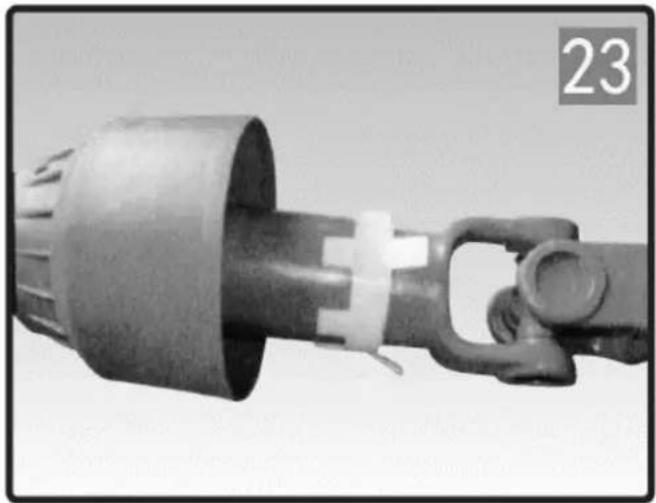

1. Inserire il tubo interno con il giogo nel suo copertura di plastica.
2. Allineare il cuscinetto con i due fori sul tappo di plastica e poi premerlo.

ACCORCIAMENTO DELL'ALBERO DI TRASMISSIONE

(Non consigliamo di apportare modifiche ai nostri prodotti.)

1. Rimuovere la schermatura.

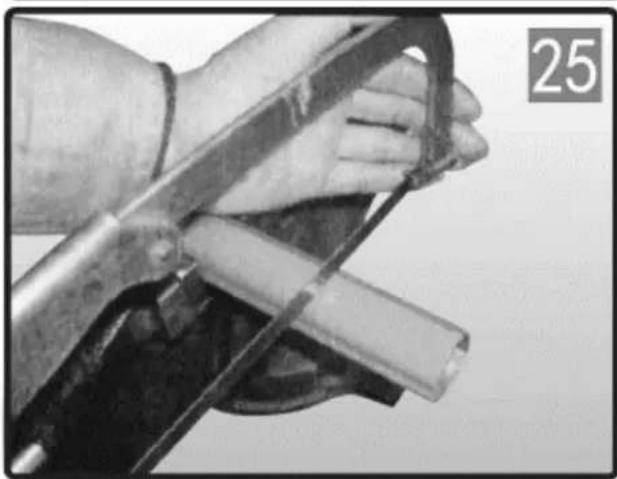

2. Accorciare i tubi di trasmissione interni ed esterni per

la lunghezza richiesta. Accorciare i tubi di trasmissione

uno alla volta tagliando la stessa lunghezza da sia all'interno che all'esterno dei tubi.

1. Sbavare i bordi del tubo di trasmissione con una lima e pulire tutti i residui di limatura dai tubi.

IT

1. Accorciare i tubi di protezione in plastica uno alla volta

tagliando la stessa lunghezza che è stata tagliata da

i tubi di trasmissione interni.

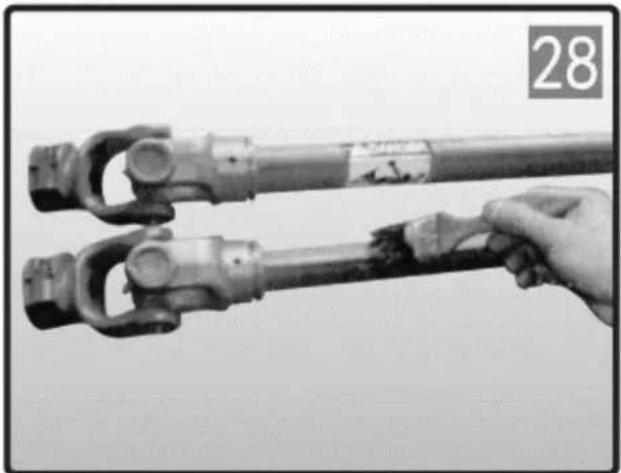

1. Ingrassare il tubo di trasmissione interno e rimontare la schermatura sull'albero di trasmissione.

Controllare la lunghezza dell'albero motore nelle posizioni minima e massima della macchina. Durante il funzionamento, i tubi di trasmissione devono sovrapporsi per 1/3 della loro lunghezza; i tubi di schermatura non devono mai separarsi durante l'uso.

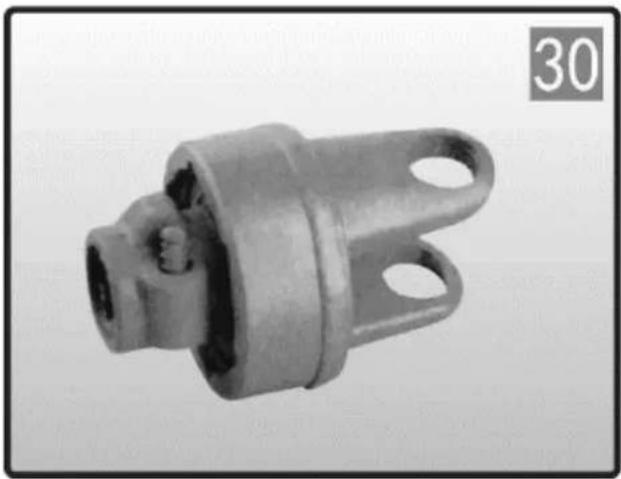

Questo dispositivo impedisce la trasmissione dei carichi inerziali dall'attrezzo al trattore durante la decelerazione o l'arresto della presa di forza.

Tenersi lontani dall'attrezzo finché tutte le parti non si saranno fermate. Lubrificare ogni 50 ore di utilizzo e dopo lo stoccaggio.

Questo dispositivo interrompe la trasmissione di potenza quando la coppia supera il valore impostato.

Disinserire immediatamente la presa di forza non appena si avvertono rumori di cricchetto. Lubrificare ogni 50 ore di utilizzo e dopo lo stoccaggio.

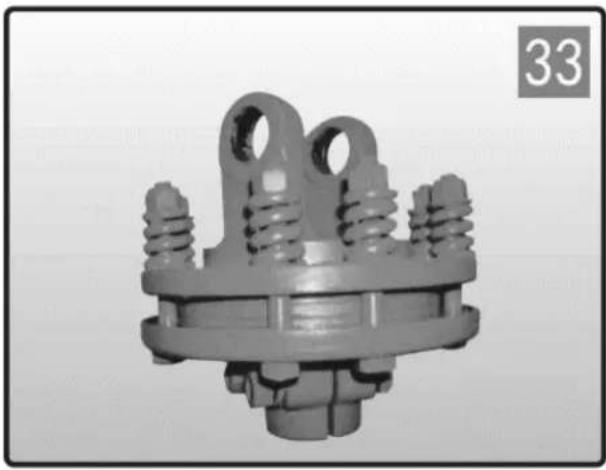

LIMITATORE DI COPPIA PER BULLONI A TAGLIO SB

Questo dispositivo interrompe la trasmissione di potenza tranciando un bullone quando la coppia supera il valore impostato.

Sostituire il bullone tranciato con uno dello stesso diametro, lunghezza e grado dell'originale.

Lubrificare l'SB con un ingrassatore almeno una volta a stagione e dopo un periodo di inutilizzo.

Limita la trasmissione della coppia al valore impostato. Non modificare la compressione della molla poiché ciò modificherebbe l'impostazione del dispositivo. La regolazione della coppia avviene aumentando o diminuendo l'altezza delle molle. Per aumentare/diminuire la coppia impostazione serrare/allentare gli otto dadi di 1/4 di giro e verificare il corretto funzionamento. Se necessario, ripetere la procedura. Evitare di serrare eccessivamente i bulloni dell'attrezzo, potrebbero verificarsi danni al trattore o alla trasmissione.
