WIE-PTO-141 - Landbruksmekanisk del Wiesenfield - Gratis bruksanvisning og manual

Produkttype	Kraftuttaksaksel (PTO)
Merke	Wiesenfield
Modell	WIE-PTO-141
Lengde (sammentrukket/utstrakt)	101 cm / 141 cm
Vekt	10,38 kg
Rørmateriale	Stål
Beskyttelse	Plastdeksler
Kardantype	Teleskopisk
Hovedfunksjon	Kraftoverføring fra traktor til jordbruksredskap
Sikkerhetsinnretninger	Momentbegrenser med friksjon, skjærboltkobling
Smøring	Hver 50. driftstime, alle bevegelige deler
Vedlikehold	Regelmessig rengjøring, smøring av splines og kardanledd
Festing	Pinne eller klemring avhengig av aksel
Arbeidsvinkel	Like og minimale vinkler mellom traktor og redskap
Minimum overlapping	1/3 av rørlengden
Kompatibilitet	Med standard splinede aksler
Forkorting mulig	Ja, ved å kutte rør og beskyttelser
Bruksområde	Jordbruk, hagebruk

Ofte stilte spørsmål - WIE-PTO-141 Wiesenfield

Hvordan installere kraftuttaksakslen WIE-PTO-141 riktig?

Sørg for at traktoren er stoppet og nøkkelen er tatt ut. Rengjør og smør splinesene. Trykk inn pinnen og skyv gaflen på traktorens kraftuttaksaksel til pinnen går inn i sporet. For den andre enden, skyv klemringen til åpen posisjon, sett inn åket på redskapets splinede aksel, og slipp klemringen. Kontroller at begge ender er solid festet.

Hva er smøreprosedyren og hvor ofte?

Smør alle bevegelige deler (kardanledd, splines) hver 50. driftstime og etter lagring. Bruk egnet fett. Demonter rørene, fjern nylonlagrene, smør sporene, og sett sammen igjen. Se diagrammet i håndboken for nøyaktige punkter.

Kan jeg forkorte kraftuttaksakslen min?

Ja, det er mulig å forkorte drivrørene og plastbeskyttelsene. Mål nødvendig lengde med hensyn til en overlapping på minst 1/3. Skjær rørene med sag, avgrad kantene, og skjær beskyttelsene til samme lengde. Smør det indre røret før montering. Obs: Ikke endre kardanleddene.

Hva gjør jeg hvis akselen ikke roterer fritt eller lager støy?

Kontroller at beskyttelsene roterer fritt og ikke sitter fast. Forsikre deg om at vinklene mellom traktor og redskap er minimale og like. Hvis støyen kommer fra momentbegrenseren, koble umiddelbart ut kraftuttaket. Utilstrekkelig smøring eller feil justering kan være årsaken.

Hvordan vet jeg om aksellengden er riktig?

Akselen må kunne trekkes sammen og uten belastning mellom maskinens minimums- og maksimumsposisjoner. Rørene må overlappe med minst 1/3 av lengden i arbeidsstilling. Beskyttelsene må aldri skilles. Kontroller lengdene før hver bruk.

Hva betyr klikkelyden fra momentbegrenseren?

Klikkelyden indikerer at momentbegrenseren med friksjon har overskredet innstillingen og slirer. Koble umiddelbart ut kraftuttaket for å unngå skade på redskapet eller traktoren. Kontroller momentinnstillingen og smør enheten. Hvis problemet vedvarer, kontakt en fagperson.

Hvordan skifte en skjærbolt?

Stopp traktoren og slå av motoren. Erstatt den avskårne bolten med en bolt av samme diameter, lengde og styrke. Bruk passende verktøy. Smør enheten med en fettpresse minst en gang per sesong.

Hvilke sikkerhetstiltak må jeg ta?

Ikke bruk løse klær, fjern smykker, og bind opp langt hår. Bruk verneutstyr: briller, hansker, sikkerhetssko. Forsikre deg om at alle beskyttelser er på plass og roterer fritt. Hold operatører og tilskuere på avstand. Stopp alltid motoren og ta ut nøkkelen før inngrep.

Kan jeg bruke akselen med store vinkler?

Nei, vinklene mellom leddene må være minimale og like. For store eller ulike vinkler kan skade akselen og forårsake ulykker. Koble ut kraftuttaket hvis vinklene overskrider produsentens anbefalte grenser.

Hva gjør jeg hvis låsepinnen ikke går i inngrep?

Kontroller at pinnen ikke er skadet eller tilstoppet. Rengjør og smør sporet på kraftuttaket. Trykk pinnen bestemt inn mens du skyver gaflen. Forsikre deg om at pinnen går tilbake til utgangsposisjonen. Hvis problemet vedvarer, inspiser slitasje på splinesene.

BRUKSANVISNING WIE-PTO-141 Wiesenfield

1. Afgrat kanterne på drivrøret med en fil, og fjern alle spåner fra rørene.

FI

Ikke bruk maskinen uten drivakselen, traktoren og redskapsskjoldene på plass. Drivakselskjold må dreie fritt på drivakselen.

Hold operatører og tilskuere unna alle bevegelige deler.

KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAKE ALVORLIG SKADE ELLER D∅D

Slå av traktormotoren og fjern nøkkelen før du nærmer deg redskapet eller utfører vedlikehold

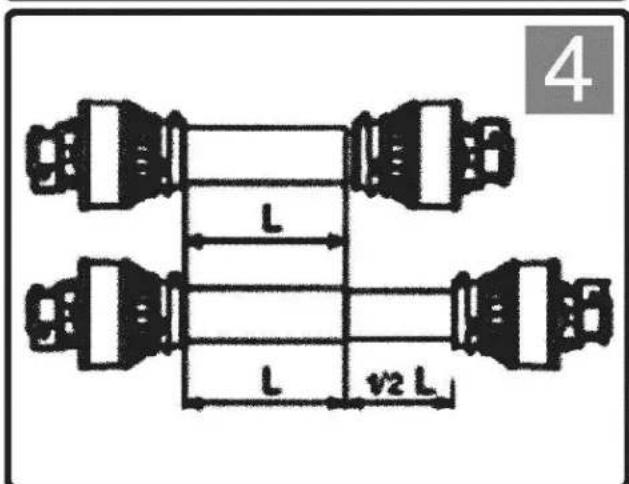

Bekreft minimums- og maksimumslengdene til drivskaftet.
Teleskoprørene må overlappe med minst 1/3 av lengden mens de er i bruk.

NO

Traktoren skal kobles til redskapet og plasseres slik at vinklene på leddene er minimale og like.

Koble fra kraftuttaket hvis vinklene er for store eller ikke identiske

F∅R DU FORS∅KER NOEN REPARASJONSPROSEYRER, BRUK ALLTID egnede SIKKERHETSBRILLER, VERNESKO OG HANSKER. IKKE BÆR L∅SE ELLER BAGGY KLÆR RUNDT PTO-akselen.

NO

Sørg for at drivlinjen er godt festet til traktoren og redskapet før bruk.

Rengjør og smør traktorens kraftuttak og redskapsaksel før du installerer drivlinjen.

NO

Skyv pinnen og skyv åket på kraftoverføringsakselen slik at pinnen griper inn i sporet på kraftuttaket.

Pass på at pinnen går tilbake til utgangsposisjonen etter at den er festet til akselen.

Skyv kragen til åpen posisjon. Skyv åket på det splinede skaftet. Slipp kragen og juster til åket er ordentlig festet til skaftet.

NO

Skyv åket inn på kraftuttaket og sett inn bolten.

Skyv åket inn på kraftuttaket og sett inn bolten.

NO

Velg boltlengden på en slik måte at du minimerer fremspring.

Etter antall timer brukt

Som vist på tegningen

NO

1. Demonter innerrøret fra det ytre.
2. Ta en skrutrekker for å trykke inn spennen fra den ene til den andre, og deretter ta utsiden av røret fra plasthetten.

1. Fjern nylonlageret fra sporet på åket.
2. Gjenta de ovennevnte trinnene for den andre siden.

NO

1. Sett innerrøret med åket inn i det plastdeksel.
2. Juster lageret med de to hullene på plastlokk og trykk den deretter.

1. Fjern skjermingen.

2. Forkort innvendige og utvendige drivrør til den nødvendige lengden. Forkort drivrørene en om gangen ved å kutte samme lengde fra både innvendige og utvendige rør.

1. Avgrad kanter på drivrøret med en fil og rengjør alle filene fra rørene.

NO

1. Forkort plastskjoldrørene ett om gangen ved å kutte samme lengde som ble kuttet fra de innvendige drivrørene.

1. Smør det innvendige drivrøret og sett sammen skjermingen på drivakselen igjen.

Kontroller lengden på drivakselen i minimums- og maksimumsposisjonene til maskinen. Drivrørene skal overlappe med 1/3 av lengden under arbeidsforhold; Skjoldrør skal aldri skilles mens de er i bruk.

NO

Denne enheten forhindrer overføring av treghetsbelastninger fra redskapet til traktoren under retardasjon eller stopp av kraftuttaket. Hold deg unna redskapet til alle deler har sluttet å bevege seg. Smør hver 50. brukstime og etter lagring.

SA-RATCHET TYPE

MOMENTBEGRENSER

Smør hver 50. brukstime og etter lagring.

SB-SKJÆRBOLT

MOMENTBEGRENSER

Denne enheten avbryter kraftoverføringen ved å klippe en bolt når dreiemomentet overskrider innstillingen.

Bytt ut den avkuttede bolten med samme diameter, lengde og grad som originalen.

Smør SB med smørenipler minst én gang hver sesong og etter en periode uten bruk.

NO

Momentinnstillingen justeres ved å øke eller redusere høyden på fjærene. For å øke/redusere dreiemomentet

innstilling stram/løsne de åtte mutrene med 1/4 omdreining og kontroller at de fungerer korrekt. Gjenta prosedyren om nødvendig.

Unngå overdreven stramming av

boltredskapet,

traktor, eller drivlinjeskader kan oppstå.

SE

Parameter beskrivning	Parameter värde
Produktnamn	Kraftuttagsaxel
Modell	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Längd [cm]	160 / 235	127 / 194	101 / 141
Vikt [kg]	20.76	12.38	10.38
Produktnamn	Kraftuttagsaxel
Modell	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Längd [mm]	89 / 114	74 / 95	61 / 72
Vikt [kg]	8.02	5.72	13.52
