BRUKSANVISNING WIE-PTO-194 Wiesenfield
- Afgrat kanterne på drivrøret med en fil, og fjern alle spåner fra rørene.
FI

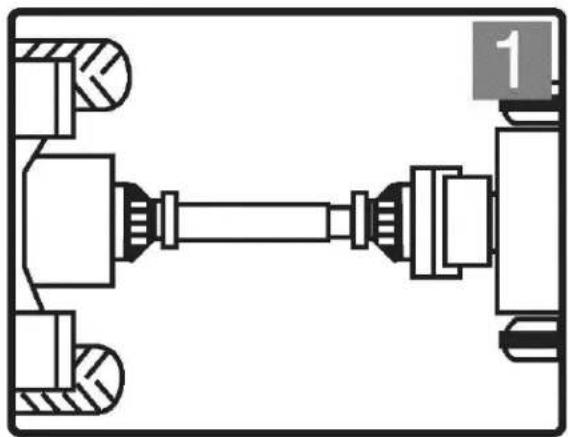

Ikke bruk maskinen uten drivakselen, traktoren og redskapsskjoldene på plass. Drivakselskjold må dreie fritt på drivakselen.

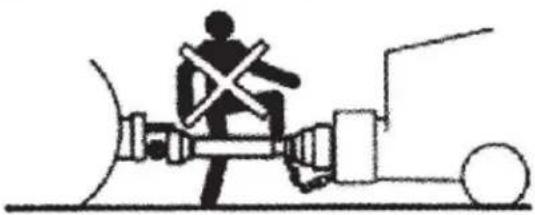

Hold operatører og tilskuere unna alle bevegelige deler.
KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAKE ALVORLIG SKADE ELLER D∅D
Slå av traktormotoren og fjern nøkkelen før du nærmer deg redskapet eller utfører vedlikehold


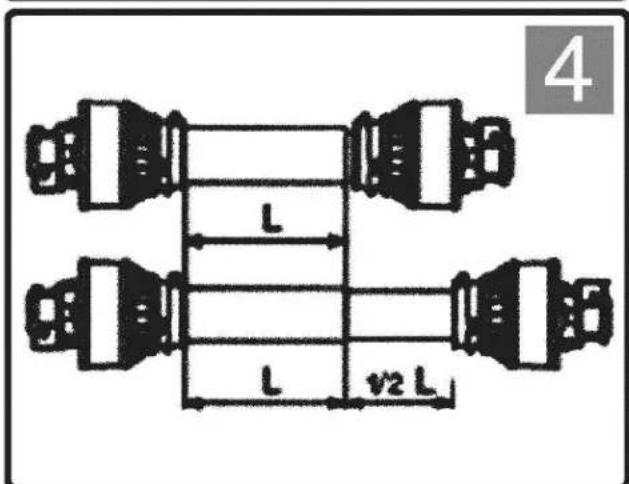

4 L L v2 LBekreft minimums- og maksimumslengdene til drivskaftet.
Teleskoprørene må overlappe med minst 1/3 av lengden mens de er i bruk.
NO

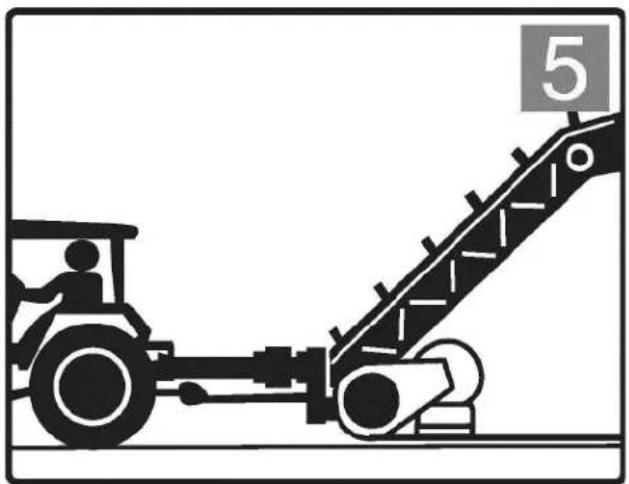

Traktoren skal kobles til redskapet og plasseres slik at vinklene på leddene er minimale og like.


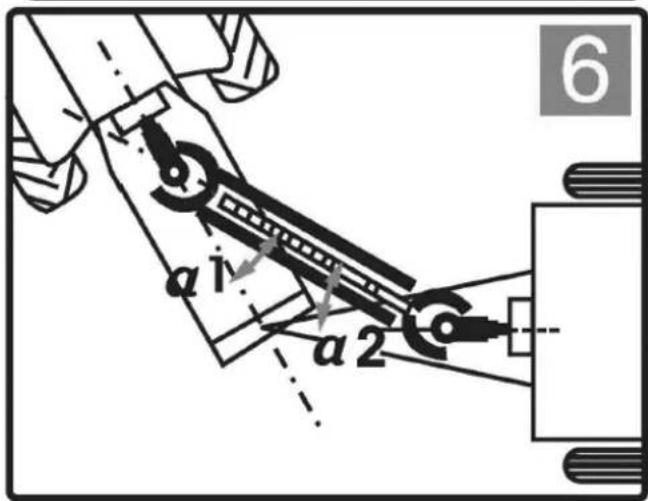

a1 a2 6Koble fra kraftuttaket hvis vinklene er for store eller ikke identiske


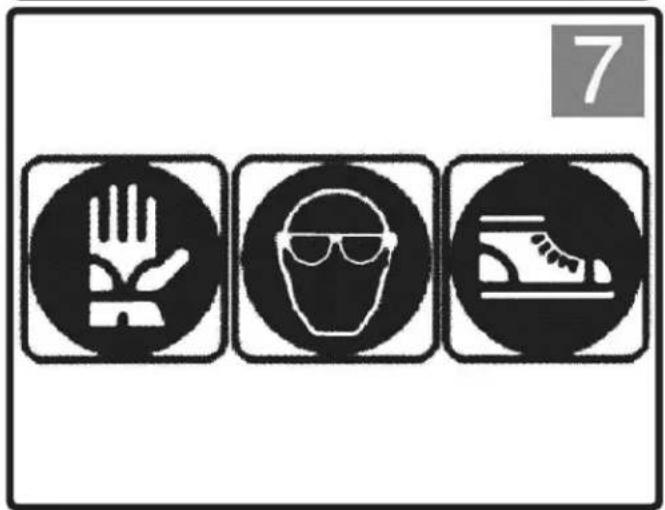

7F∅R DU FORS∅KER NOEN REPARASJONSPROSEYRER, BRUK ALLTID egnede SIKKERHETSBRILLER, VERNESKO OG HANSKER. IKKE BÆR L∅SE ELLER BAGGY KLÆR RUNDT PTO-akselen.
NO
Sørg for at drivlinjen er godt festet til traktoren og redskapet før bruk.
Rengjør og smør traktorens kraftuttak og redskapsaksel før du installerer drivlinjen.
NO

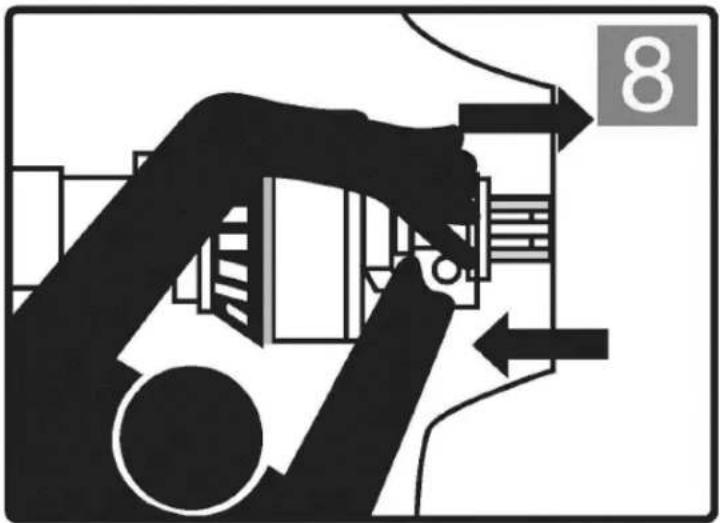

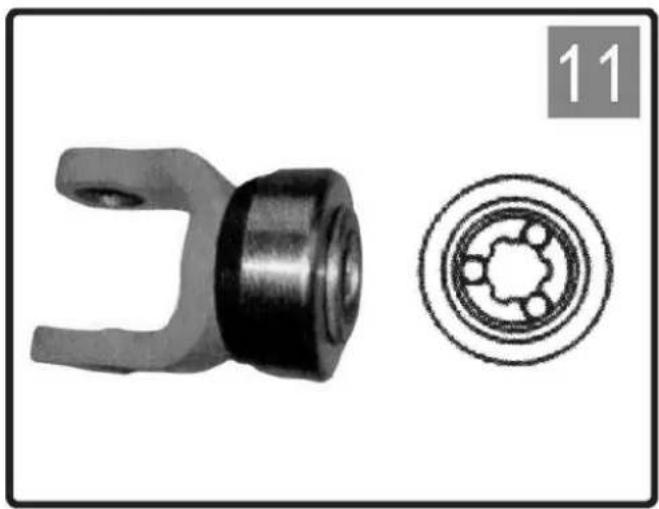

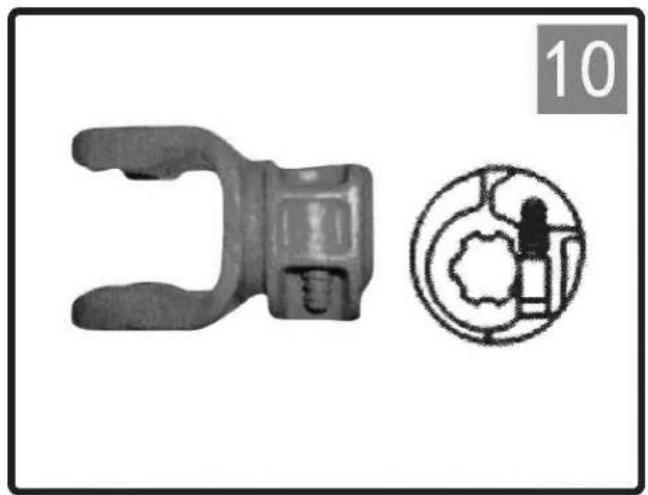

Skyv pinnen og skyv åket på kraftoverføringsakselen slik at pinnen griper inn i sporet på kraftuttaket.
Pass på at pinnen går tilbake til utgangsposisjonen etter at den er festet til akselen.
Skyv kragen til åpen posisjon. Skyv åket på det splinede skaftet. Slipp kragen og juster til åket er ordentlig festet til skaftet.
NO

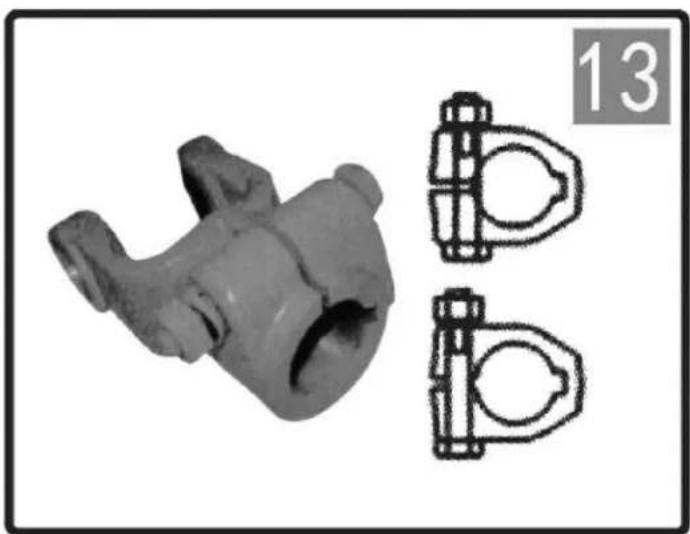

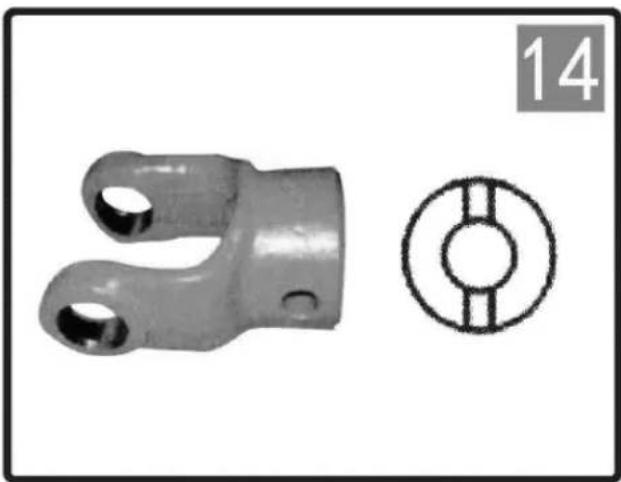

Skyv åket inn på kraftuttaket og sett inn bolten.
Skyv åket inn på kraftuttaket og sett inn bolten.
NO
Velg boltlengden på en slik måte at du minimerer fremspring.


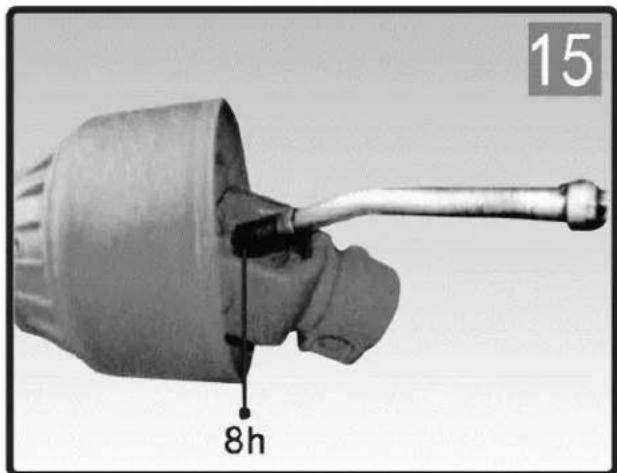

15 8h

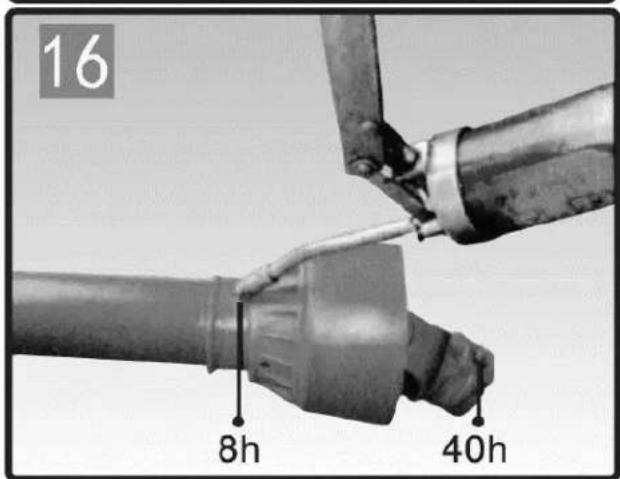

Etter antall timer brukt
Som vist på tegningen
NO

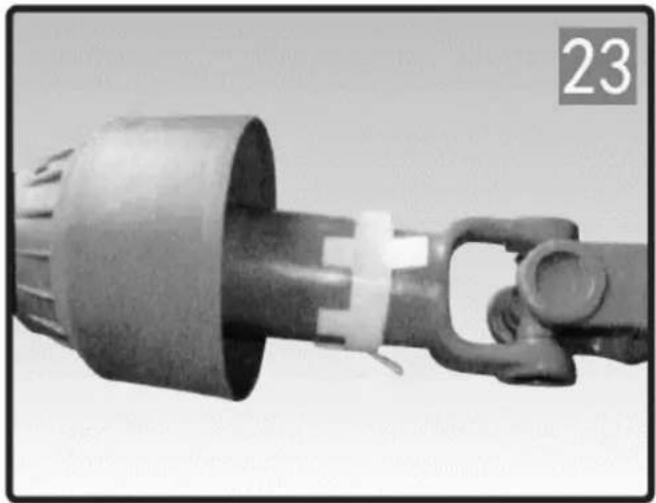

- Demonter innerrøret fra det ytre.

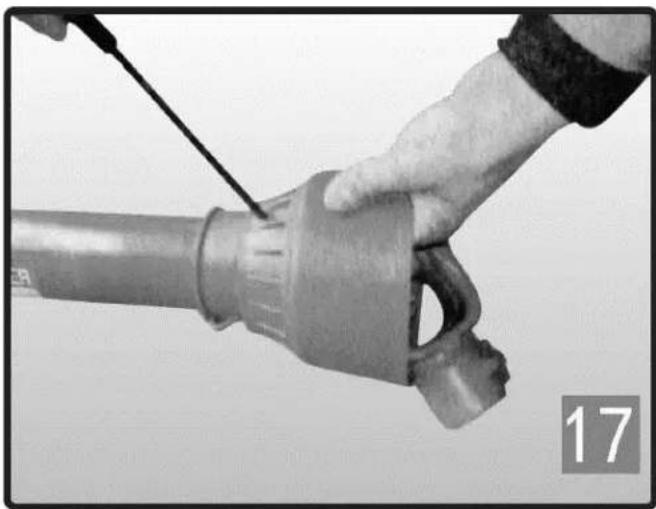

- Ta en skrutrekker for å trykke inn spennen fra den ene til den andre, og deretter ta utsiden av røret fra plasthetten.
- Fjern nylonlageret fra sporet på åket.
- Gjenta de ovennevnte trinnene for den andre siden.
NO

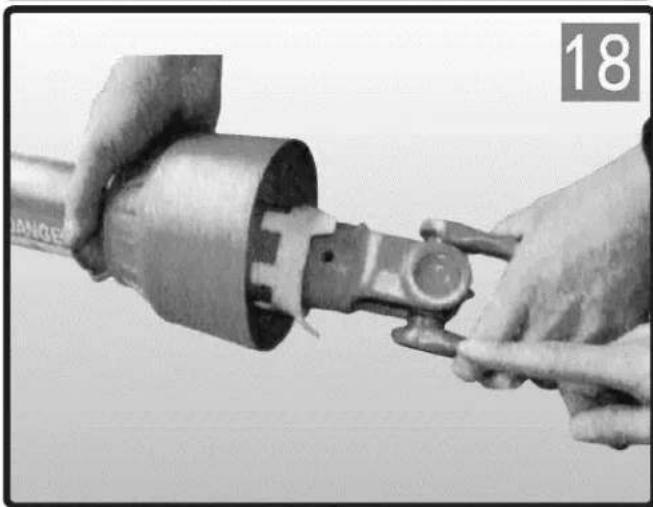

- Sett innerrøret med åket inn i det plastdeksel.
- Juster lageret med de to hullene på plastlokk og trykk den deretter.
-
Fjern skjermingen.
-

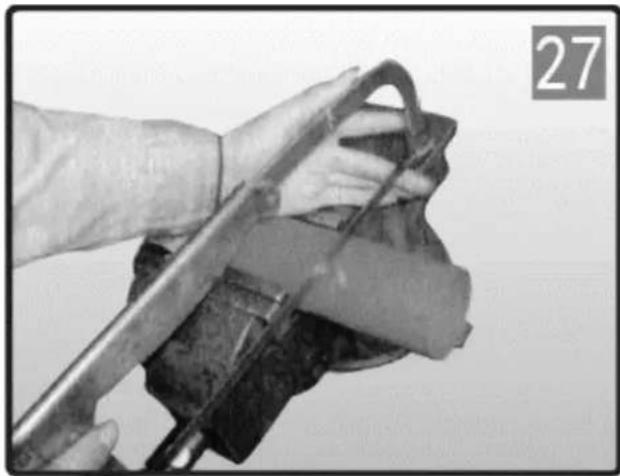

Forkort innvendige og utvendige drivrør til den nødvendige lengden. Forkort drivrørene en om gangen ved å kutte samme lengde fra både innvendige og utvendige rør.

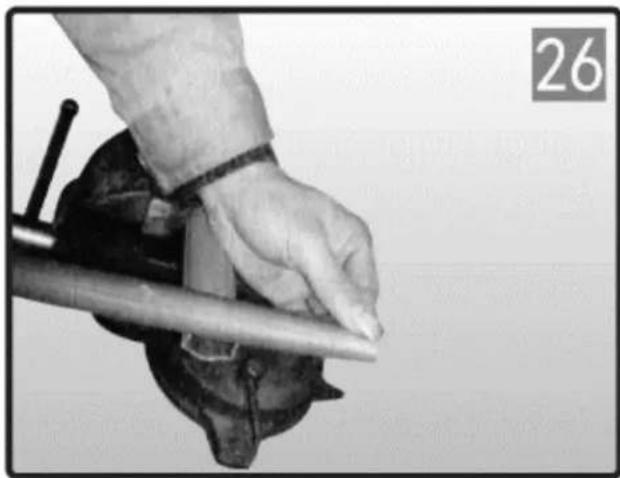

- Avgrad kanter på drivrøret med en fil og rengjør alle filene fra rørene.
NO
- Forkort plastskjoldrørene ett om gangen ved å kutte samme lengde som ble kuttet fra de innvendige drivrørene.

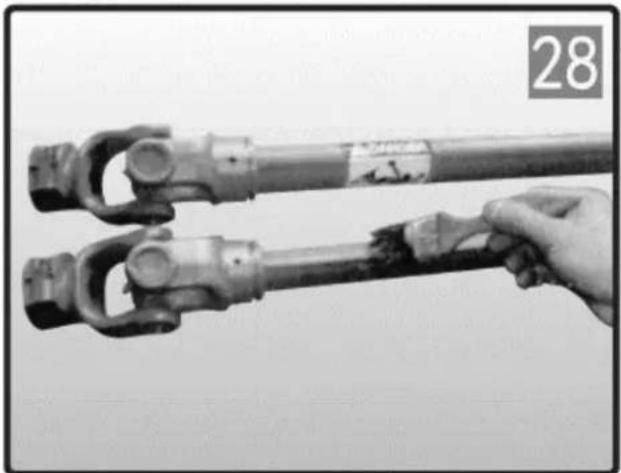

- Smør det innvendige drivrøret og sett sammen skjermingen på drivakselen igjen.

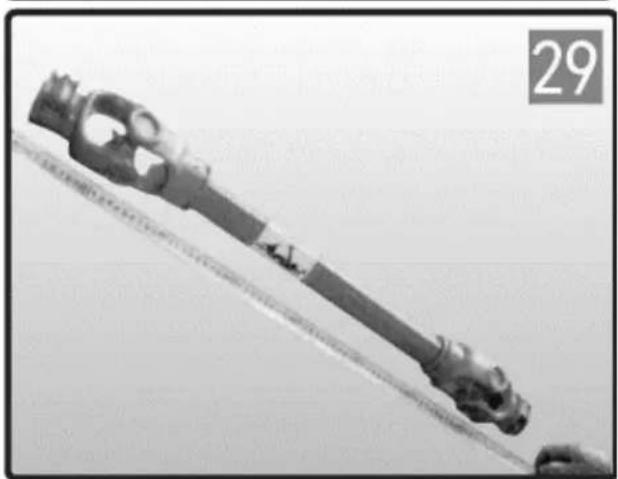

Kontroller lengden på drivakselen i minimums- og maksimumsposisjonene til maskinen. Drivrørene skal overlappe med 1/3 av lengden under arbeidsforhold; Skjoldrør skal aldri skilles mens de er i bruk.
NO
Denne enheten forhindrer overføring av treghetsbelastninger fra redskapet til traktoren under retardasjon eller stopp av kraftuttaket. Hold deg unna redskapet til alle deler har sluttet å bevege seg. Smør hver 50. brukstime og etter lagring.

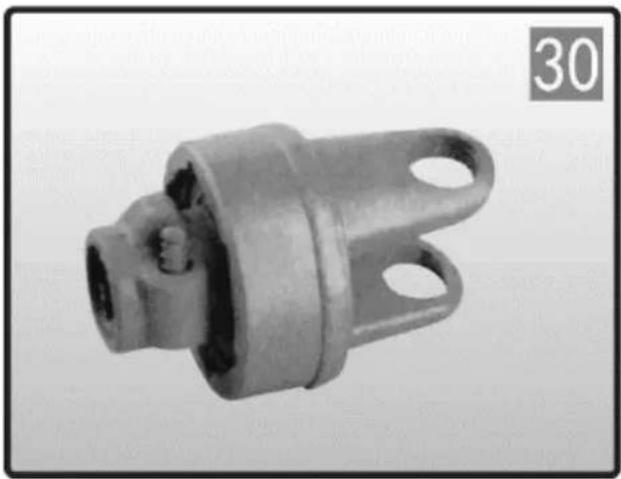

SA-RATCHET TYPE
MOMENTBEGRENSER
Denne enheten avbryter kraftoverføringen når dreiemomentet overskrider innstillingen. Koble fra kraftuttaket umiddelbart når det høres skrallelyder. Smør hver 50. brukstime og etter lagring.
SB-SKJÆRBOLT
MOMENTBEGRENSER
Denne enheten avbryter kraftoverføringen ved å klippe en bolt når dreiemomentet overskrider innstillingen. Bytt ut den avkuttede bolten med samme diameter, lengde og grad som originalen. Smør SB med smørenipler minst én gang hver sesong og etter en periode uten bruk.
NO

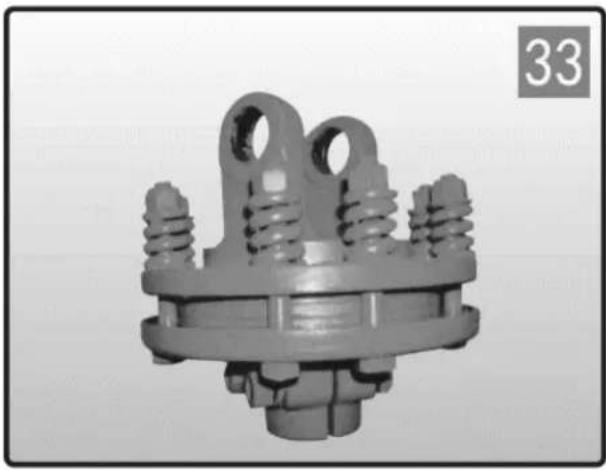

Momentinnstillingen justeres ved å øke eller redusere høyden på fjærene. For å øke/redusere dreiemomentet
innstilling stram/løsne de åtte mutrene med 1/4 omdreining og kontroller at de fungerer korrekt. Gjenta prosedyren om nødvendig.
Unngå overdreven stramming av boltredskapet,
traktor, eller drivlinjeskader kan oppstå.
SE
| Parameter beskrivning | Parameter värde | ||
| Produktnamn | Kraftuttagsaxel | ||
| Modell | WIE-PTO-235 | WIE-PTO-194 | WIE-PTO-141 |
| Längd [cm] | 160 / 235 | 127 / 194 | 101 / 141 |
| Vikt [kg] | 20.76 | 12.38 | 10.38 |
| Produktnamn | Kraftuttagsaxel | ||
| Modell | WIE-PTO-114 | WIE-PTO-95 | WIE-PTO-72 |
| Längd [mm] | 89 / 114 | 74 / 95 | 61 / 72 |
| Vikt [kg] | 8.02 | 5.72 | 13.52 |
