WIE-PTO-194 - Mezőgazdasági mechanikai alkatrész Wiesenfield - Ingyenes használati útmutató

Termék típusa	Mezőgazdasági PTO (teljesítményleadó) tengely
Márka	Wiesenfield
Modell	WIE-PTO-194
Teleszkópos hossz	127 cm (összehúzva) / 194 cm (kinyújtva)
Súly	12,38 kg
Anyag	Acél műanyag védelemmel
Tápellátás	Traktor PTO-ja (540 ford/perc szabvány)
Fő funkciók	Mechanikus erőátvitel, nyomatékhatároló védelem (súrlódásos, nyírócsavar vagy racsnis)
Csövek minimális átfedése	A teljes hossz 1/3-a használat közben
Kenés	Minden 50 üzemóra után vagy tárolás után
Biztonság	Kötelező védőburkolatok, minimális csuklószög, motorleállítás karbantartás előtt
Karbantartás és tisztítás	Tisztítás és kenés beszerelés előtt, rögzítések ellenőrzése
Alkatrészek	Nyírócsavarok, nylon csapágyak, műanyag sapkák, védőburkolatok
Rövidítés lehetősége	Igen, a hajtócsöveket és a védőburkolatokat egyenlő hosszra kell vágni
Általános információk	Több hosszúságban elérhető modellek (72 cm-től 235 cm-ig)

Gyakran ismételt kérdések - WIE-PTO-194 Wiesenfield

Hogyan kell helyesen telepíteni a PTO tengelyt?

Győződjön meg arról, hogy a traktor és a szerszám össze van kapcsolva és egy vonalban van. Tisztítsa meg és kenje meg a hornyokat. Tolja be a csapszeget, és csúsztassa a villát a PTO tengelyre, amíg az be nem illeszkedik a horonyba. Ellenőrizze, hogy a csapszeg visszaugrik a helyére. Gyűrűs tengelyek esetén csúsztassa a gyűrűt nyitott állásba, helyezze be a villát, majd engedje el a gyűrűt a rögzítéshez.

Milyen biztonsági óvintézkedéseket kell tenni?

Soha ne használja, ha a tengely, a traktor és a szerszám védőburkolatai nincsenek a helyükön. Állítsa le a motort, és vegye ki a kulcsot minden karbantartás előtt. Tartsa távol az embereket a mozgó alkatrészektől. Javítások során viseljen védőszemüveget, cipőt és kesztyűt.

Hogyan kell lerövidíteni a hajtótengelyt?

Szerelje szét a belső és külső csöveket. Távolítsa el a védőburkolatokat. Vágja le a belső és külső hajtócsöveket a kívánt azonos hosszúságra. Sorjázza le a széleket reszelővel. Vágja le a műanyag védőburkolatokat ugyanarra a hosszúságra. Kenje meg a belső csövet, és szerelje vissza az egységet. Ellenőrizze, hogy az átfedés legalább 1/3.

Milyen gyakran kell kenni a tengelyt?

Kenje minden 50 üzemóra után és tárolási időszak után. Használjon megfelelő zsírt a mozgó alkatrészeken, a nylon csapágyakon és a hornyokon. A rendszeres kenés meghosszabbítja az élettartamot és megakadályozza a korai kopást.

Mit tegyek kattogó zaj esetén?

A kattogó zaj azt jelzi, hogy a súrlódásos vagy racsnis nyomatékhatároló túllépte a beállított nyomatékot. Azonnal kapcsolja ki a PTO-t. Ellenőrizze a túlnyomaték okát (szerszám elakadása) és szüntesse meg. Kenje meg a határolót a beavatkozás után.

Hogyan kell kicserélni a nyírócsavart?

Kapcsolja ki a PTO-t, és távolítsa el a törött csavart. Cserélje ki egy azonos átmérőjű, hosszúságú és szilárdságú csavarra, mint az eredeti. Soha ne használjon jobb minőségű csavart, mert az károsíthatja a traktort vagy a szerszámot. Kenje meg a mechanizmust a csere után.

Mekkora a csövek minimális átfedési hossza?

A teleszkópos csöveknek legalább hosszuk 1/3-ával át kell fedniük egymást használat közben. Ez biztosítja a merevséget és megakadályozza a szétválást. Ellenőrizze az átfedést a szerszám minimális és maximális helyzetében.

Használhatom a tengelyt túlzott szögek mellett?

Nem. A csuklók szögeinek minimálisnak és egyenlőnek kell lenniük. Ha a szögek túl nagyok vagy nem egyenlők, kapcsolja ki a PTO-t. A túlzott szögek gyors kopást, rezgéseket okoznak, és károsíthatják a hajtást.

Hogyan kell megtisztítani a tengelyt beszerelés előtt?

Tisztítsa meg a traktor PTO-ját és a szerszám tengelyét egy tiszta ruhával. Távolítson el minden régi zsírt, port vagy törmeléket. Vigyen fel egy új réteg zsírt a hornyokra a tengely felszerelése előtt. Ez megkönnyíti a beszerelést és csökkenti a kopást.

Hol találok pótalkatrészeket?

A pótalkatrészek, mint a nyírócsavarok, nylon csapágyak, műanyag sapkák és védőburkolatok, a Wiesenfield hivatalos forgalmazóinál vagy online érhetők el. Mindig eredeti alkatrészeket használjon a biztonság és a kompatibilitás garantálása érdekében.

HASZNÁLATI ÚTMUTATÓ WIE-PTO-194 Wiesenfield

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	TLT tengely
Modell	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Hossz [cm]	160 / 235	127 / 194	101 / 141
Súly [kg]	20.76	12.38	10.38
Precíziós mérleg	TLT tengely
Modell	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Hossz [mm]	89 / 114	74 / 95	61 / 72
Súly [kg]	8.02	5.72	13.52

Ne működtesse a gépet a hajtótengely, a traktor és a munkagép védőburkolatai nélkül. A hajtótengely pajzsoknak szabadon kell forogniuk a hajtótengelyen.

Tartsa távol a kezelőket és a járókelőket minden mozgó alkatrésztől.

A FORGÓ HAJTÓTENGELLYEL VALÓ ÉRINTKEZÉS SÚLYOS SÉRÜLÉST VAGY HALÁLT OKOZHAT.

Minden forgó alkatrészt árnyékolni kell

HU

A hajtásláncot mindkét végén biztonságosan rögzíteni kell.

A védőburkolatoknak szabadon kell forogniuk a hajtásláncon.

Állítsa le a traktor motorját és húzza ki a kulcsot, mielőtt megközelítené a munkagépet vagy bármilyen karbantartást végezne.

Erősítse meg a hajtókarok minimális és maximális munkahosszát.

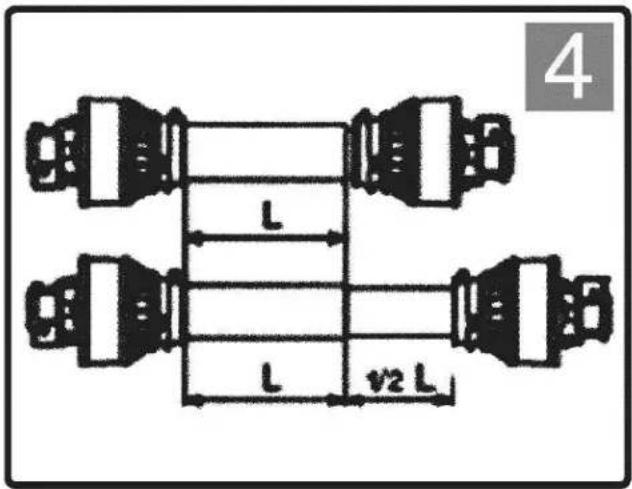

A teleszkópos csöveknek használat közben legalább a hosszuk 1/3-án át kell fedniük egymást.

HU

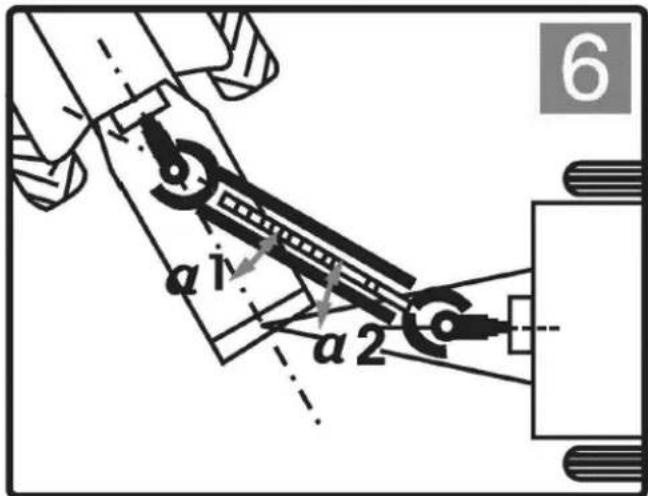

A traktort a munkagéphez kell kapcsolni, és úgy kell elhelyezni, hogy az illesztések szögei minimálisak és egyenlőek legyenek.

Kapcsolja ki a mellékhajtást, ha a szögek túl nagyok vagy nem azonosak.

MIELÖTT BÁRMILYEN JAVÍTÁSI MÜVELETET MEGKÍSÉRELNE, MINDIG HASZNÁLJON MEGFELELŐ VÉDŐSZEMÜVEGET, BIZTONSÁGI CIPŐT ÉS KESZTYÚT. NE VISELJEN BŐ VAGY BŐ RUHÁZATOT A TENGELY KÖRÜL.

HU

Működés előtt győződjön meg arról, hogy a hajtáslánc biztonságosan csatlakozik a traktorhoz és a munkagéphez.

A hajtáslánc felszerelése előtt tisztítsa meg és kenje be a traktor melléktengelyét és a munkagép tengelyét.

HU

Nyomja be a csapot, és csúsztassa a kardántengelyt a kardántengelyre úgy, hogy a csap a kardántengely hornyába illeszkedjen.

Győződjön meg arról, hogy a csap a tengelyre való rögzítés után visszatér a kiindulási helyzetébe.

Csúsztassa a gallért nyitott állásba. Csúsztassa a küllőt a csavarozott tengelyre. Engedje ki a gallért, és állítsa be, amíg a tengelyhez megfelelően rögzül a járom.

HU

Csúsztassa a kardántengelyt a kardántengelyre, és helyezze be a csavart.

Csúsztassa a kardántengelyt a kardántengelyre, és helyezze be a csavart.

HU

A csavar hosszát úgy válassza meg, hogy a lehető legkisebb legyen a kiálló rész.

Gyakori kenésre van szükség, kenje meg a hajtás tengelyének részeit.

A felhasznált órák száma után A rajz szerint

HU

1. Szerelje le a belső csövet a külső csőröl.
2. Vegyen egy csavarhúzót, hogy a csatot egyikról a másikra nyomja le, majd vegye le a külső csövet a műanyag kupakról.

1. Távolítsa el a nyloncsapágyat a tengelycsapágy nyilásából.
2. Ismételje meg a fenti lépéseket a másik oldalon.

HU

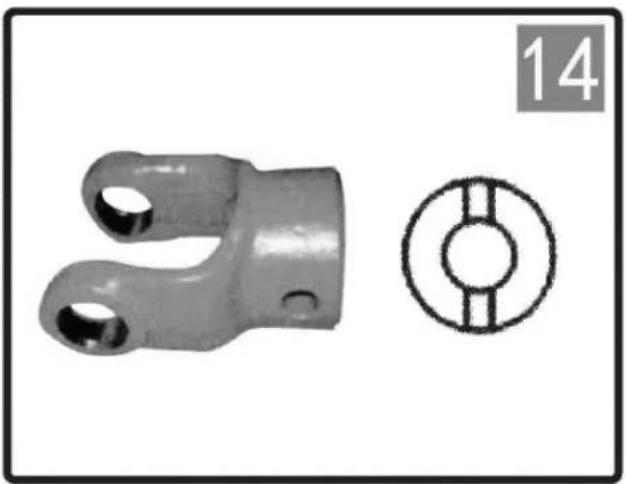

1. Zsírozza meg a tengelyen lévő nyílást.
2. Helyezze a nejloncsapágyat az igavonó nyílásába.

HU

1. Tegye a belső csövet az igával együtt a saját műanyag borítás.

2. Igazítsa a csapágyat a két furathoz a műanyag kupakot, majd nyomja meg.

A HAJTÓTENGELY MEGRÖVIDÍTÉSE (Nem javasoljuk termékeink módosítását.)

1. Távolítsa el az árnyékolást.

2. Rövidítse meg a belső és a külső hajtócsöveket, hogy a kívánt hosszúság. A hajtócsövek megrövidítése egyenként, azonos hosszúságban levágva a mind a belső, mind a külső csövek.

1. A meghajtócső éleit reszelővel csiszolja le, és tisztítsa meg a csöveket az összes reszeléktől.

HU

1. Egyenként rövidítse meg a műanyag pajzscsöveket. ugyanolyan hosszúságban vágjuk le, mint amilyen hosszúságban levágtuk a belső hajtócsövek.

1. Kenje meg a belső hajtócsövet, és szerelje vissza az árnyékolást a hajtótengelyre.

Ellenőrizze a hajtótengely hosszát a gép minimális és maximális helyzetében. A hajtócsöveknek munka közben hosszuk 1/3-ával kell átfedniük egymást; a pajzscsövek használat közben soha nem válhatnak szét.

HU

Ez az eszköz megakadályozza a tehetetlenségi terhek átvitelét a munkagépről a traktorra a mellékhajtás lassítása vagy leállítása során. Tartsa távol magát a munkagéptől, amíg minden alkatrész meg nem áll. Használat után 50 óránként és tárolás után kenje be.

SA-RATCHET TÍPUSÚ NYOMATÉKKORLÁTOZÓ

Ez az eszköz megszakítja az erőátvitelt, ha a nyomaték meghaladja a beállítást. A mellékhajtást azonnal kapcsolja ki, ha recsegő hangok hallatszanak. 50 óránként és tárolás után kenje be.

SB-NYÍRÓCSAVAR NYOMATÉKHATÁROLÓ

Ez az eszköz megszakítja az erőátvitelt a csavar nyírásával, amikor a nyomaték meghaladja a beállított értéket. Cserélje ki a levágott csavart az eredetivel azonos átmérőjű, hosszúságú és minőségű csavarra. Az SB-t minden szezonban és használaton kívüli időszak után legalább egyszer kenje meg a zsírozószerelvénnyel.

HU

A nyomaték átvitelét a beállított értékre korlátozza. Ne változtassa meg a rugó összenyomását, mivel ez módosítja a készülék beállítását.

A nyomatékbeállítás a rugók magasságának növelésével vagy csökkentésével állítható be. A nyomaték növeléséhez/csökkentéséhez a nyolc anyát 1/4 fordulatonként meghúzza/meglazítja, és ellenőrizze a helyes működést. Szükség esetén ismételje meg az eljárást. Kerülje a csavarok túlzott meghúzását, traktor, vagy a hajtáslánc károsodhat.
