Tipo de produto	Eixo de tomada de força (PTO) agrícola
Marca	Wiesenfield
Modelo	WIE-PTO-194
Comprimento telescópico	127 cm (recolhido) / 194 cm (estendido)
Peso	12,38 kg
Material	Aço com proteção plástica
Alimentação	Tomada de força do trator (540 rpm padrão)
Funções principais	Transmissão de potência mecânica, proteção por limitador de torque (fricção, pino de cisalhamento ou catraca)
Sobreposição mínima dos tubos	1/3 do comprimento total em uso
Lubrificação	A cada 50 horas de uso ou após armazenamento
Segurança	Proteções obrigatórias, ângulo de articulação mínimo, parada do motor antes da manutenção
Manutenção e limpeza	Limpeza e lubrificação antes da instalação, verificação das fixações
Peças sobressalentes	Pinos de cisalhamento, rolamentos de nylon, tampas plásticas, proteções
Possibilidade de encurtamento	Sim, tubos de acionamento e proteções para cortar no mesmo comprimento
Informações gerais	Modelos disponíveis em vários comprimentos (72 cm a 235 cm)

Perguntas frequentes - WIE-PTO-194 Wiesenfield

Como instalar corretamente o eixo de tomada de força?

Certifique-se de que o trator e a ferramenta estão acoplados e alinhados. Limpe e lubrifique as estrias. Empurre o pino e deslize a forquilha sobre o eixo de tomada de força até que ela se encaixe na ranhura. Verifique se o pino retorna à posição. Para eixos com colar, deslize o colar para a posição aberta, insira a garra e solte o colar para fixá-la.

Quais são as precauções de segurança a serem tomadas?

Nunca use sem que as proteções do eixo, do trator e da ferramenta estejam no lugar. Pare o motor e remova a chave antes de qualquer manutenção. Mantenha as pessoas afastadas das peças móveis. Use óculos de segurança, sapatos e luvas durante os reparos.

Como encurtar o eixo de transmissão?

Desmonte os tubos interno e externo. Remova as proteções. Corte os tubos de acionamento interno e externo no mesmo comprimento desejado. Rebarbar as bordas com uma lima. Corte as proteções plásticas no mesmo comprimento. Lubrifique o tubo interno e remonte o conjunto. Verifique se a sobreposição é de pelo menos 1/3.

Com que frequência devo lubrificar o eixo?

Lubrifique a cada 50 horas de uso e após um período de armazenamento. Use uma graxa adequada nas peças móveis, nos rolamentos de nylon e nas estrias. A lubrificação regular prolonga a vida útil e evita desgaste prematuro.

O que fazer em caso de ruído de estalo?

Um ruído de estalo indica que o limitador de torque de fricção ou catraca excedeu seu torque de ajuste. Desengate imediatamente a tomada de força. Verifique a causa do sobre-torque (bloqueio da ferramenta) e corrija-a. Lubrifique o limitador após a intervenção.

Como substituir um pino de cisalhamento?

Desligue a tomada de força e remova o pino quebrado. Substitua-o por um pino de mesmo diâmetro, comprimento e classe que o original. Nunca use um pino de qualidade superior, pois isso pode danificar o trator ou a ferramenta. Lubrifique o mecanismo após a substituição.

Qual é o comprimento mínimo de sobreposição dos tubos?

Os tubos telescópicos devem se sobrepor pelo menos 1/3 do seu comprimento durante o uso. Isso garante rigidez e evita a separação. Verifique a sobreposição nas posições mínima e máxima da ferramenta.

Posso usar o eixo com ângulos excessivos?

Não. Os ângulos das articulações devem ser mínimos e iguais. Se os ângulos forem muito grandes ou não idênticos, desengate a tomada de força. Ângulos excessivos causam desgaste rápido, vibrações e podem danificar a transmissão.

Como limpar o eixo antes da instalação?

Limpe a tomada de força do trator e o eixo da ferramenta com um pano limpo. Remova toda graxa velha, poeira ou detritos. Aplique uma nova camada de graxa nas estrias antes de montar o eixo. Isso facilita a instalação e reduz o desgaste.

Onde posso encontrar peças sobressalentes?

As peças sobressalentes, como pinos de cisalhamento, rolamentos de nylon, tampas plásticas e proteções, estão disponíveis em revendedores autorizados da Wiesenfield ou online. Sempre use peças originais para garantir segurança e compatibilidade.

MANUAL DE UTILIZADOR WIE-PTO-194 Wiesenfield

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

PTO SHAFT

DE	Produktname	Gelenkwelle
EN	Product name	PTO Shaft
PL	Nazwa produktu	Walek odbioru mocy
CZ	Název výrobku	Hnací hřídel
FR	Nom du produit	Arbre de prise de force
IT	Nome del prodotto	Albero della presa di forza
ES	Nombre del producto	Eje de toma de fuerza
HU	Termék neve	TLT tengely
DA	Produktnavn	Kraftudtagsaksel
FI	Tuotteen nimi	Voimanottoakseli
NL	Productnaam	Aftakas
NO	Produktnavn	Kraftuttak aksel
SE	Produktnamn	Kraftuttagsaxel
PT	Nome do produto	Eixo de tomada de força
SK	Názov produktu	Hnací hriadel'
BG	Име на продукта	Карданен вал
EL	Овома проївтоς	'Аховас метадосяц иохуос
HR	Naziv proizvoda	Pogonska osovina
LT	Produkto pavadinimas	PTO velenas
RO	Numele produsului	Arbore de antrenare
SL	Ime izdelka	Pogonska gred
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtělo проївтоς | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		WIE-PTO-72WIE-PTO-235WIE-PTO-194WIE-PTO-141WIE-PTO-114WIE-PTO-95
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Катаσкеустіңс | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Диєйунов катаσкеустін | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

DE

Parâmetro descrição	Parâmetro valor
Nome do produto	Eixo de tomada de força
Modelo	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Comprimento [cm]	160 / 235	127 / 194	101 / 141
Peso [kg]	20.76	12.38	10.38
Nome do produto	Eixo de tomada de força
Modelo	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Comprimento [mm]	89 / 114	74 / 95	61 / 72
Peso [kg]	8.02	5.72	13.52

Não opere a máquina sem o eixo de transmissão, o trator e as proteções do implemento no lugar. As proteções do eixo de transmissão devem girar livremente no eixo de transmissão.

Mantenha operadores e espectadores longe de todas as peças móveis.

O CONTATO COM UM EIXO DE TRANSMISSÃO ROTATIVO PODE CAUSAR FERIMENTOS GRAVES OU MORTE

Todas as peças rotativas devem ser blindadas

PT

A transmissão deve estar firmemente fixada em ambas as extremidades. Os protetores devem girar livremente na linha de transmissão

Desligue o motor do trator e remova a chave antes de se aproximar do implemento ou fazer qualquer manutenção

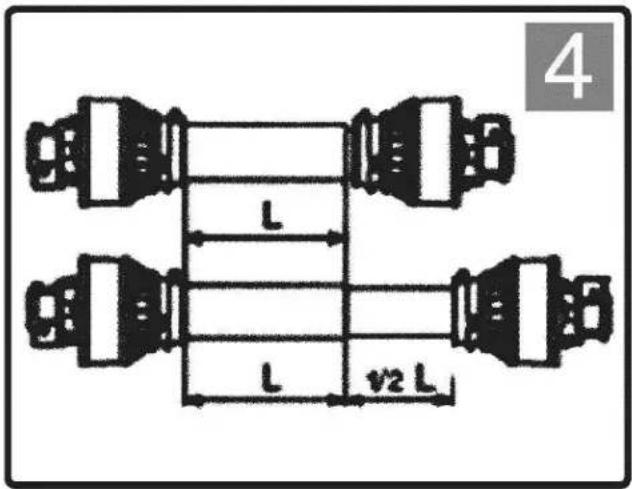

Confirme os comprimentos mínimo e máximo de trabalho do eixo de transmissão. Os tubos telescópicos devem se sobrepor em pelo menos 1/3 do seu comprimento durante o uso.

PT

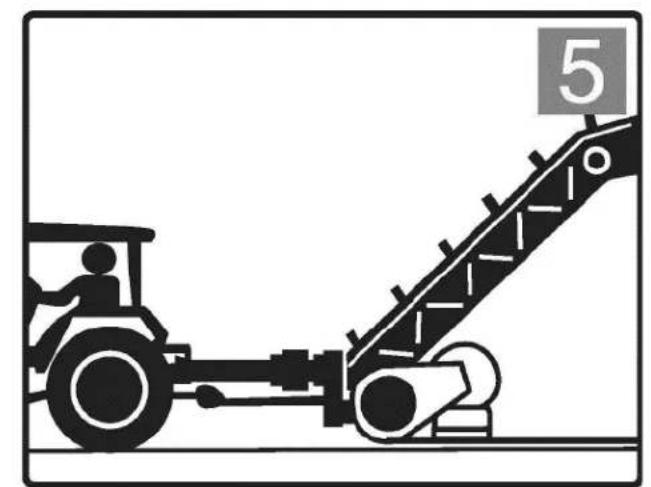

O trator deve ser engatado ao implemento e posicionado de forma que os ângulos das articulações sejam mínimos e iguais.

Desengate a tomada de força se os ângulos forem muito grandes ou não forem idênticos

ANTES DE TENTAR QUALQUER PROCEDIMENTO DE REPARO, SEMPRE USE ÓCULOS DE SEGURANÇA, CALÇADOS DE SEGURANÇA E LUVAS. NÃO USE ROUPAS SOLTAS OU LARGAS AO REDOR DO EIXO DA TDF.

PT

Certifique-se de que a transmissão esteja firmemente fixada ao trator e ao implemento antes de operar.

Limpe e lubrifique a tomada de força do trator e o eixo do implemento antes de instalar a transmissão.

PT

Empurre o pino e deslize o garfo no eixo da tomada de força para que o pino engate na ranhura da tomada de força.

Certifique-se de que o pino retorne à sua posição inicial após a fixação no eixo.

Deslize o colar para a posição aberta. Deslize o jugo no eixo estriado. Solte o colar e ajuste até que o jugo esteja devidamente preso ao eixo.

PT

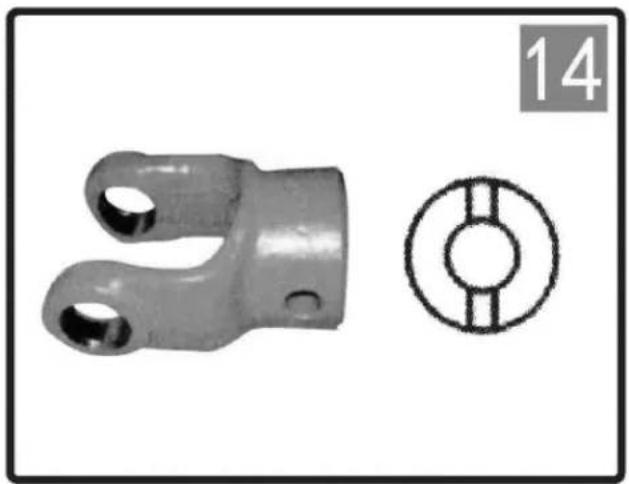

Deslize o jugo na tomada de força e insira o parafuso.

Deslize o jugo na tomada de força e insira o parafuso.

PT

Escolha o comprimento do parafuso de forma a minimizar a saliência.

É necessária lubrificação frequente. Lubrifique as peças do eixo da transmissão

Após o número de horas utilizadas

Conforme mostrado no desenho

PT

1. Desmonte o tubo interno do externo.

2. Use uma chave de fenda para pressionar a fivela de uma para a outra e, em seguida, retire o tubo externo da tampa de plástico.

1. Remova o rolamento de nylon da ranhura do jugo.

2. Repita os passos acima para o outro lado.

PT

1. Coloque o tubo interno com o jugo em seu capa de plástico.
2. Alinhe o rolamento com os dois furos no tampa de plástico e depois pressione-a.

ENCURTINDO O EIXO DE TRANSMISSÃO (Não recomendamos modificações em nossos produtos.)

1. Remova a blindagem.

2. Encurte os tubos de acionamento interno e externo para o comprimento necessário. Encurte os tubos de acionamento um de cada vez cortando o mesmo comprimento de tanto dentro quanto fora dos tubos.

1. Rebarbe as bordas do tubo de transmissão com uma lima e limpe todas as limalhas dos tubos.

PT

1. Encurte os tubos de proteção de plástico um de cada vez

cortando o mesmo comprimento que foi cortado de

os tubos de acionamento internos.

1. Lubrifique o tubo de transmissão interno e remonte a blindagem no eixo de transmissão.

Verifique o comprimento do eixo de transmissão nas posições mínima e máxima da máquina. Os tubos de acionamento devem se sobrepor em 1/3 do seu comprimento durante as condições de trabalho; os tubos de blindagem nunca devem se separar durante o uso.

PT

Este dispositivo evita a transmissão de cargas inerciais do implemento para o trator durante a desaceleração ou parada da TDF.

Mantenha-se afastado do implemento até que todas as peças parem de se mover. Lubrifique a cada 50 horas de uso e após o armazenamento.

Este dispositivo interrompe a transmissão de potência quando o torque excede o ajuste.

Desengate imediatamente a tomada de força quando ouvir sons de catraca.

Lubrifique a cada 50 horas de uso e após armazenamento.

LIMITADOR DE TORQUE DE PARAFUSO DE CISALHAMENTO SB

Este dispositivo interrompe a transmissão de potência cortando um parafuso quando o torque excede o ajuste.

Substitua o parafuso cortado por um com o mesmo diâmetro, comprimento e grau do original.

Lubrifique o SB com graxeira pelo menos uma vez a cada temporada e após um período de desuso.

PT

Limita a transmissão de torque ao valor definido. Não altere a compressão da mola, pois isso modificará a configuração do dispositivo. O ajuste do torque é feito aumentando ou diminuindo a altura das molas. Para aumentar/diminuir o torque ajuste aperte/afrouxe as oito porcas em 1/4 de volta e verifique se a operação está correta. Repita o procedimento se necessário. Evite o aperto excessivo dos parafusos do implemento, trator ou danos na transmissão podem ocorrer.
