WIE-PTO-114 - Peça mecânica agrícola Wiesenfield - Manual de utilização gratuito

Tipo de produto	Árvore de tomada de força (PTO shaft)
Marca	Wiesenfield
Modelo	WIE-PTO-114
Categoria	Peça mecânica agrícola
Comprimento (recolhida / estendida)	89 mm / 114 mm
Peso	8.02 kg
Material	Aço
Função principal	Transmitir a potência do trator para o implemento agrícola
Alimentação	Mecânica pela tomada de força (PTO) do trator
Segurança	Proteções rotativas, limitadores de torque (conforme configuração)
Lubrificação	A cada 50 horas de uso e após armazenamento
Sobreposição mínima dos tubos	1/3 do comprimento em uso
Encurtamento possível	Sim, cortando os tubos interno e externo
Ajuste	Parafuso de fixação, pino ou braçadeira conforme a extremidade
Manutenção	Limpeza antes da montagem, lubrificação das estrias

Perguntas frequentes - WIE-PTO-114 Wiesenfield

Como instalar corretamente a árvore de tomada de força WIE-PTO-114?

Certifique-se de que o trator e o implemento estão desligados. Limpe e lubrifique a tomada de força do trator e o eixo do implemento. Empurre o pino e deslize a forquilha sobre o eixo da tomada de força até que o pino se engate na ranhura. Para a outra extremidade, conforme o tipo de fixação (braçadeira ou parafuso), siga as instruções do manual. Verifique se a transmissão está firmemente fixada antes do uso.

Quais são as precauções de segurança essenciais a serem respeitadas?

Nunca use sem que as proteções do eixo de transmissão, do trator e do implemento estejam no lugar. Mantenha operadores e espectadores afastados das partes móveis. Pare o motor e remova a chave antes de qualquer intervenção. O contato com um eixo giratório pode causar ferimentos graves ou morte.

Qual é o comprimento mínimo de sobreposição dos tubos telescópicos?

Os tubos telescópicos devem se sobrepor em pelo menos 1/3 do seu comprimento durante o uso. Antes de começar, verifique se essa condição é atendida em todas as posições de trabalho.

Como lubrificar a árvore de tomada de força?

Lubrifique a cada 50 horas de uso e após um período de armazenamento. Use uma graxa adequada e aplique-a nas estrias, rolamentos e juntas. Consulte o esquema de lubrificação no manual para os pontos específicos.

Posso encurtar a árvore WIE-PTO-114?

Sim, se necessário. Desmonte os tubos interno e externo, depois corte o mesmo comprimento em cada tubo (interno, externo e proteções plásticas). Rebarbar as bordas com uma lima. Respeite a sobreposição mínima de 1/3 após o corte.

O que fazer se o limitador de torque por fricção patinar?

Se o limitador de torque por fricção patinar anormalmente, verifique o ajuste. Não modifique a compressão da mola. Ajuste o torque apertando ou afrouxando as oito porcas em 1/4 de volta, depois teste o funcionamento. Evite apertar excessivamente.

Como substituir o parafuso de cisalhamento em um modelo com parafuso de cisalhamento?

Se o parafuso estiver cisalhado, substitua-o por um parafuso de mesmo diâmetro, comprimento e grau que o original. Nunca use um parafuso de qualidade superior, pois isso pode danificar a transmissão.

Quais são os acessórios ou peças de reposição disponíveis para o WIE-PTO-114?

As peças de reposição incluem os tubos de proteção de plástico, os rolamentos de nylon, as forquilhas e os limitadores de torque. Para o modelo específico, consulte a lista de peças no manual ou entre em contato com o fabricante.

Como armazenar a árvore de tomada de força no inverno?

Limpe-o cuidadosamente, lubrifique todas as peças móveis e armazene-o em local seco e protegido da umidade. Antes do próximo uso, lubrifique novamente e verifique o estado das proteções.

O que fazer se ruídos de estalo forem ouvidos durante o uso?

Pare imediatamente a tomada de força. Ruídos de estalo podem indicar mau funcionamento do limitador de torque ou problema de lubrificação. Verifique os níveis de graxa e o estado dos componentes. Se o ruído persistir, consulte um profissional.

MANUAL DE UTILIZADOR WIE-PTO-114 Wiesenfield

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

PTO SHAFT

DE	Produktname	Gelenkwelle
EN	Product name	PTO Shaft
PL	Nazwa produktu	Walek odbioru mocy
CZ	Název výrobku	Hnací hřídel
FR	Nom du produit	Arbre de prise de force
IT	Nome del prodotto	Albero della presa di forza
ES	Nombre del producto	Eje de toma de fuerza
HU	Termék neve	TLT tengely
DA	Produktnavn	Kraftudtagsaksel
FI	Tuotteen nimi	Voimanottoakseli
NL	Productnaam	Aftakas
NO	Produktnavn	Kraftuttak aksel
SE	Produktnamn	Kraftuttagsaxel
PT	Nome do produto	Eixo de tomada de força
SK	Názov produktu	Hnací hriadel'
BG	Име на продукта	Карданен вал
EL	'Овома проїóвтоς	'Азованас метадосянс иохуос
HR	Naziv proizvoda	Pogonska osovina
LT	Produkto pavadinimas	PTO velenas
RO	Numele produsului	Arbore de antrenare
SL	Ime izdelka	Pogonska gred
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtělo проїóвтоς | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		WIE-PTO-72WIE-PTO-235WIE-PTO-194WIE-PTO-141WIE-PTO-114WIE-PTO-95
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Катаσκευαστής | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

DE

Parâmetro descrição	Parâmetro valor
Nome do produto	Eixo de tomada de força
Modelo	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Comprimento [cm]	160 / 235	127 / 194	101 / 141
Peso [kg]	20.76	12.38	10.38
Nome do produto	Eixo de tomada de força
Modelo	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Comprimento [mm]	89 / 114	74 / 95	61 / 72
Peso [kg]	8.02	5.72	13.52

Não opere a máquina sem o eixo de transmissão, o trator e as proteções do implemento no lugar. As proteções do eixo de transmissão devem girar livremente no eixo de transmissão.

Mantenha operadores e espectadores longe de todas as peças móveis.

O CONTATO COM UM EIXO DE TRANSMISSÃO ROTATIVO PODE CAUSAR FERIMENTOS GRAVES OU MORTE

Todas as peças rotativas devem ser blindadas

PT

A transmissão deve estar firmemente fixada em ambas as extremidades. Os protetores devem girar livremente na linha de transmissão

Desligue o motor do trator e remova a chave antes de se aproximar do implemento ou fazer qualquer manutenção

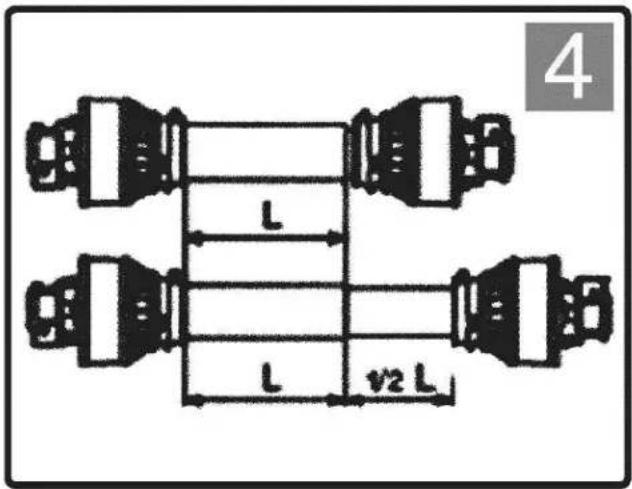

Confirme os comprimentos mínimo e máximo de trabalho do eixo de transmissão. Os tubos telescópicos devem se sobrepor em pelo menos 1/3 do seu comprimento durante o uso.

PT

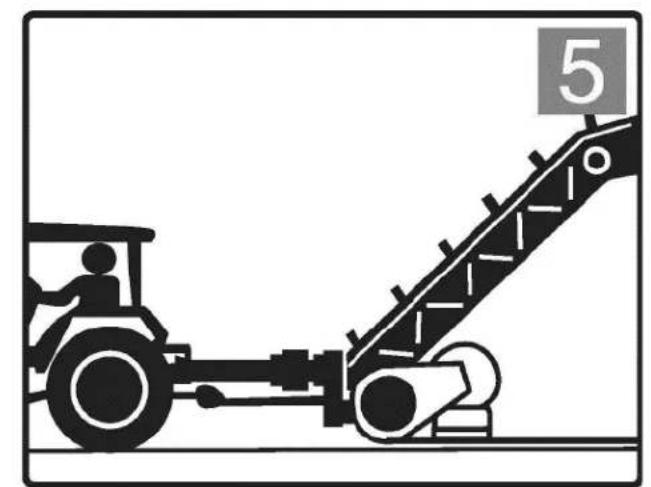

O trator deve ser engatado ao implemento e posicionado de forma que os ângulos das articulações sejam mínimos e iguais.

Desengate a tomada de força se os ângulos forem muito grandes ou não forem idênticos

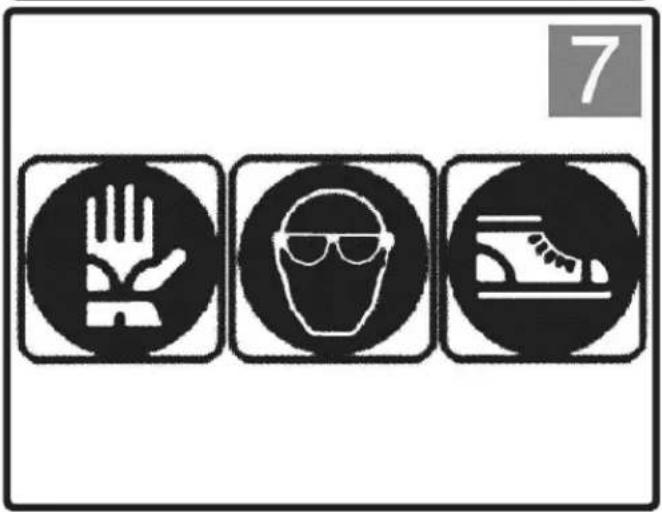

ANTES DE TENTAR QUALQUER PROCEDIMENTO DE REPARO, SEMPRE USE ÓCULOS DE SEGURANÇA, CALÇADOS DE SEGURANÇA E LUVAS. NÃO USE ROUPAS SOLTAS OU LARGAS AO REDOR DO EIXO DA TDF.

PT

Certifique-se de que a transmissão esteja firmemente fixada ao trator e ao implemento antes de operar.

Limpe e lubrifique a tomada de força do trator e o eixo do implemento antes de instalar a transmissão.

PT

Empurre o pino e deslize o garfo no eixo da tomada de força para que o pino engate na ranhura da tomada de força.

Certifique-se de que o pino returne à sua posição inicial após a fixação no eixo.

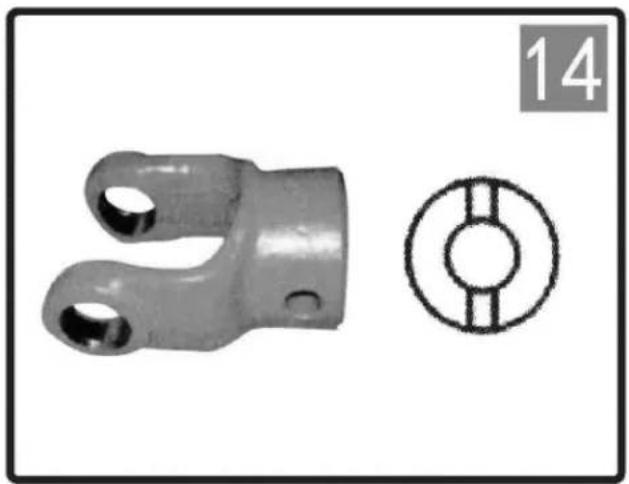

Deslize o colar para a posição aberta. Deslize o jugo no eixo estriado. Solte o colar e ajuste até que o jugo esteja devidamente preso ao eixo.

PT

Deslize o jugo na tomada de força e insira o parafuso.

Deslize o jugo na tomada de força e insira o parafuso.

PT

Escolha o comprimento do parafuso de forma a minimizar a saliência.

É necessária lubrificação frequente. Lubrifique as peças do eixo da transmissão

Após o número de horas utilizadas

Conforme mostrado no desenho

PT

1. Desmonte o tubo interno do externo.

2. Use uma chave de fenda para pressionar a fivela de uma para a outra e, em seguida, retire o tubo externo da tampa de plástico.

1. Remova o rolamento de nylon da ranhura do jugo.

2. Repita os passos acima para o outro lado.

PT

1. Coloque o tubo interno com o jugo em seu capa de plástico.
2. Alinhe o rolamento com os dois furos no tampa de plástico e depois pressione-a.

ENCURTINDO O EIXO DE TRANSMISSÃO (Não recomendamos modificações em nossos produtos.)

1. Remova a blindagem.

2. Encurte os tubos de acionamento interno e externo para o comprimento necessário. Encurte os tubos de acionamento um de cada vez cortando o mesmo comprimento de tanto dentro quanto fora dos tubos.

1. Rebarbe as bordas do tubo de transmissão com uma lima e limpe todas as limalhas dos tubos.

PT

1. Encurte os tubos de proteção de plástico um de cada vez

cortando o mesmo comprimento que foi cortado de

os tubos de acionamento internos.

1. Lubrifique o tubo de transmissão interno e remonte a blindagem no eixo de transmissão.

Verifique o comprimento do eixo de transmissão nas posições mínima e máxima da máquina. Os tubos de acionamento devem se sobrepor em 1/3 do seu comprimento durante as condições de trabalho; os tubos de blindagem nunca devem se separar durante o uso.

PT

Este dispositivo evita a transmissão de cargas inerciais do implemento para o trator durante a desaceleração ou parada da TDF.

Mantenha-se afastado do implemento até que todas as peças parem de se mover. Lubrifique a cada 50 horas de uso e após o armazenamento.

Este dispositivo interrompe a transmissão de potência quando o torque excede o ajuste.

Desengate imediatamente a tomada de força quando ouvir sons de catraca.

Lubrifique a cada 50 horas de uso e após armazenamento.

Este dispositivo interrompe a transmissão de potência cortando um parafuso quando o torque excede o ajuste.

Substitua o parafuso cortado por um com o mesmo diâmetro, comprimento e grau do original.

Lubrifique o SB com graxeira pelo menos uma vez a cada temporada e após um período de desuso.

PT

Limita a transmissão de torque ao valor definido. Não altere a compressão da mola, pois isso modificará a configuração do dispositivo. O ajuste do torque é feito aumentando ou diminuindo a altura das molas. Para aumentar/diminuir o torque ajuste aperte/afrouxe as oito porcas em 1/4 de volta e verifique se a operação está correta. Repita o procedimento se necessário. Evite o aperto excessivo dos parafusos do implemento, trator ou danos na transmissão podem ocorrer.
