Tipo de producto	Eje de toma de fuerza (PTO shaft)
Marca	Wiesenfield
Modelo	WIE-PTO-114
Categoría	Pieza mecánica agrícola
Longitud (retraído / desplegado)	89 mm / 114 mm
Peso	8.02 kg
Material	Acero
Función principal	Transmitir la potencia del tractor a la herramienta agrícola
Alimentación	Mecánica por toma de fuerza (PTO) del tractor
Seguridad	Protecciones rotativas, limitadores de par (según configuración)
Lubricación	Cada 50 horas de uso y después del almacenamiento
Solapamiento mínimo de los tubos	1/3 de la longitud en uso
Acortamiento posible	Sí, mediante corte de los tubos interior y exterior
Ajuste	Tornillo de fijación, pasador o abrazadera según el extremo
Mantenimiento	Limpieza antes del montaje, engrase de las estrías

Preguntas frecuentes - WIE-PTO-114 Wiesenfield

¿Cómo instalar correctamente el eje de toma de fuerza WIE-PTO-114?

Asegúrese de que el tractor y la herramienta están apagados. Limpie y engrase la toma de fuerza del tractor y el eje de la herramienta. Empuje el pasador y deslice la horquilla sobre el eje de toma de fuerza hasta que el pasador encaje en la ranura. Para el otro extremo, según el tipo de fijación (abrazadera o tornillo), siga las instrucciones del manual. Verifique que la transmisión esté firmemente fijada antes de usar.

¿Cuáles son las precauciones de seguridad esenciales que se deben respetar?

No usar nunca sin que las protecciones del eje de transmisión, del tractor y de la herramienta estén colocadas. Mantenga a los operadores y espectadores alejados de las piezas móviles. Pare el motor y retire la llave antes de cualquier intervención. El contacto con un eje en rotación puede causar lesiones graves o la muerte.

¿Cuál es la longitud mínima de solapamiento de los tubos telescópicos?

Los tubos telescópicos deben solaparse al menos 1/3 de su longitud durante el uso. Antes de comenzar, verifique que esta condición se cumpla en todas las posiciones de trabajo.

¿Cómo lubricar el eje de toma de fuerza?

Lubrique cada 50 horas de uso y después de un período de almacenamiento. Use una grasa adecuada y aplíquela en las estrías, los rodamientos y las juntas. Consulte el diagrama de engrase en el manual para los puntos específicos.

¿Puedo acortar el eje WIE-PTO-114?

Sí, si es necesario. Desmonte los tubos interior y exterior, luego corte la misma longitud en cada tubo (interior, exterior y protecciones de plástico). Desbarbar los bordes con una lima. Respete el solapamiento mínimo de 1/3 después del corte.

¿Qué hacer si el limitador de par de fricción patina?

Si el limitador de par de fricción patina de forma anormal, verifique el ajuste. No modifique la compresión del resorte. Ajuste el par apretando o aflojando las ocho tuercas 1/4 de vuelta, luego pruebe el funcionamiento. Evite un apriete excesivo.

¿Cómo reemplazar el perno de cizallamiento en un modelo con perno de cizallamiento?

Si el perno está cortado, reemplácelo con un perno de mismo diámetro, longitud y grado que el original. Nunca use un perno de calidad superior, ya que podría dañar la transmisión.

¿Cuáles son los accesorios o piezas de repuesto disponibles para el WIE-PTO-114?

Las piezas de repuesto incluyen los tubos de protección de plástico, los cojinetes de nylon, las horquillas y los limitadores de par. Para el modelo específico, consulte la lista de piezas en el manual o contacte al fabricante.

¿Cómo almacenar el eje de toma de fuerza en invierno?

Límpielo cuidadosamente, engrase todas las piezas móviles y luego almacénelo en un lugar seco y protegido de la humedad. Antes del próximo uso, lubrique de nuevo y verifique el estado de las protecciones.

¿Qué hacer si se escuchan ruidos de chasquido durante el uso?

Detenga inmediatamente la toma de fuerza. Los ruidos de chasquido pueden indicar un mal funcionamiento del limitador de par o un problema de lubricación. Verifique los niveles de grasa y el estado de los componentes. Si el ruido persiste, consulte a un profesional.

MANUAL DE USUARIO WIE-PTO-114 Wiesenfield

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNING

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

del parámetro descripción	del parámetro valor
Nombre del producto	Eje de toma de fuerza
Modelo	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Longitud [cm]	160 / 235	127 / 194	101 / 141
Peso [kg]	20.76	12.38	10.38
Nombre del producto	Eje de toma de fuerza
Modelo	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Longitud [mm]	89 / 114	74 / 95	61 / 72
Peso [kg]	8.02	5.72	13.52

No opere la máquina sin el eje de transmisión, el tractor y los protectores del implemento en su lugar. Los protectores del eje de transmisión deben girar libremente en el eje de transmisión.

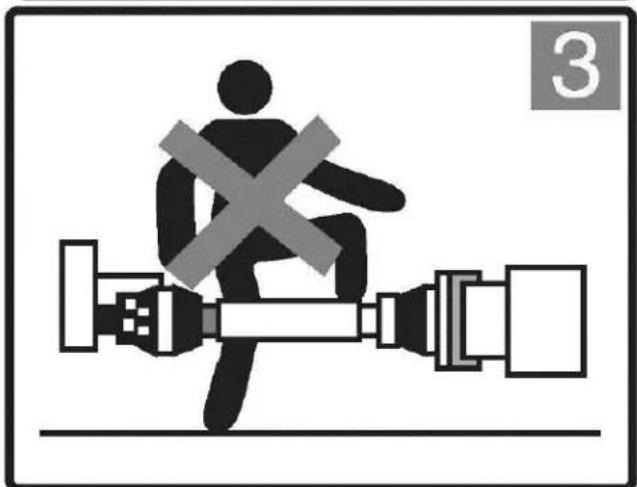

Mantenga a los operadores y transeúntes alejados de todas las partes móviles.

EL CONTACTO CON UN EJE DE TRANSMISIÓN GIRATORIO PUEDE CAUSAR LESIONES GRAVES O LA MUERTE

Todas las piezas giratorias deben estar protegidas.

ES

La línea de transmisión debe estar fijada de forma segura en ambos extremos.

Los protectores deben girar libremente en la línea de transmisión.

Apague el motor del tractor y retire la llave antes de acercarse al implemento o realizar cualquier mantenimiento.

Confirme las longitudes de trabajo mínimas y máximas de los ejes de transmisión.

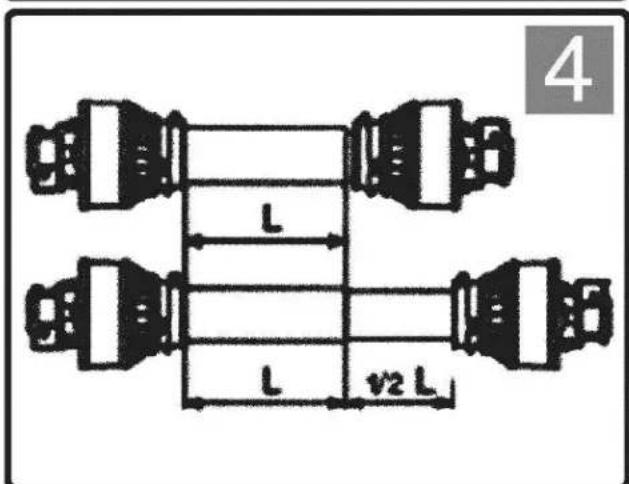

Los tubos telescópicos deben superponerse al menos 1/3 de su longitud durante su uso.

ES

El tractor debe estar enganchado al implemento y posicionado de manera que los ángulos de las uniones sean mínimos e iguales.

Desactive la TDF si los ángulos son demasiado grandes o no son idénticos

ANTES DE INTENTAR REALIZAR CUALQUIER PROCEDIMIENTO DE REPARACIÓN, UTILICE SIEMPRE MATERIALES APROPIADOS, COMO GAFAS DE SEGURIDAD, ZAPATOS Y GUANTES DE SEGURIDAD. NO USE ROPA SUELTA O HOLGADA ALREDEDOR DEL EJE DE LA TDF.

ES

Asegúrese de que la línea de transmisión esté bien conectada al tractor y al implemento antes de operar.

Limpie y engrase la toma de fuerza del tractor y el eje del implemento antes de instalar la línea de transmisión.

ES

Empuje el pasador y deslice el yugo sobre el eje de la toma de fuerza de modo que el pasador enganche en la ranura de la toma de fuerza.

Asegúrese de que el pasador regrese a su posición inicial después de colocarlo en el eje.

Deslice el collar a la posición abierta. Deslice el yugo sobre el eje estriado. Suelte el collar y ajústelo hasta que el yugo esté correctamente fijado al eje.

ES

Deslice el yugo sobre la toma de fuerza e inserte el perno.

Deslice el yugo sobre la toma de fuerza e inserte el perno.

ES

Elija la longitud del perno de manera que se minimice la protuberancia.

Se requiere lubricación frecuente, engrase las piezas del eje de transmisión

Después del número de horas utilizadas Como se muestra en el dibujo

ES

1. Desmontar el tubo interior del exterior.
2. Tome un destornillador para presionar la hebilla de una a otra y luego separe el tubo exterior de la tapa de plástico.

1. Retire el cojinete de nailon de la ranura del yugo.
2. Repita los pasos mencionados anteriormente para el otro lado.

ES

1. Engrase la ranura del yugo.
2. Coloque el cojinete de nailon en la ranura del yugo.

ES

1. Coloque el tubo interior con el yugo en su cubierta de plástico.
2. Alinee el rodamiento con los dos orificios de la

tapa de plástico y luego presiónela.

ACORTE DEL EJE DE TRANSMISIÓN
(No recomendamos realizar modificaciones a nuestros productos).

1. Retire el blindaje.
2. Acorte los tubos de transmisión interior y exterior a

la longitud requerida. Acortar los tubos de transmisión

uno a la vez cortando la misma longitud de Tanto tubos interiores como exteriores.

1. Desbarbe los bordes del tubo de transmisión con una lima y limpie todas las limaduras de los tubos.

ES

1. Acorte los tubos de protección de plástico uno a la vez. cortando la misma longitud que se cortó de Los tubos de transmisión internos.

1. Engrase el tubo de transmisión interno y vuelva a montar la protección en el eje de transmisión.

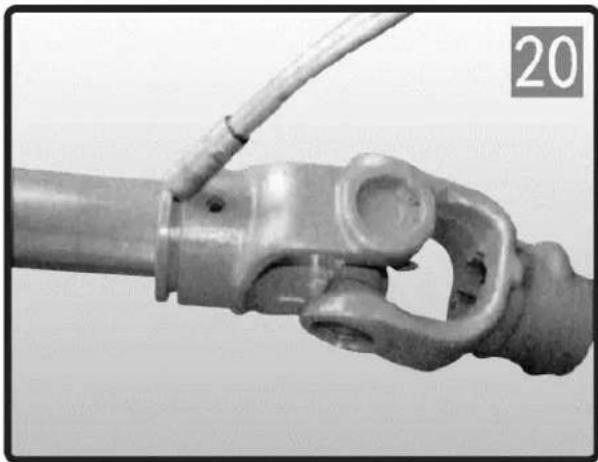

Verifique la longitud del eje de transmisión en las posiciones mínima y máxima de la máquina. Los tubos de transmisión deben superponerse en 1/3 de su longitud durante las condiciones de trabajo; los tubos de protección nunca deben separarse durante el uso.

ES

Este dispositivo evita la transmisión de cargas inerciales del implemento al tractor durante la desaceleración o parada de la TDF. Manténgase alejado del implemento hasta que todas las partes hayan dejado de moverse. Lubricar cada 50 horas de uso y después del almacenamiento.

LIMITADOR DE PAR TIPO TRINQUETE SA

Este dispositivo interrumpe la transmisión de potencia cuando el par excede el ajuste. Desactive inmediatamente la toma de fuerza cuando escuche ruidos de trinquete. Lubricar cada 50 horas de uso y después del almacenamiento.

LIMITADOR DE TORSIÓN DE PERNO DE CORTE SB

Este dispositivo interrumpe la transmisión de potencia cortando un perno cuando el torque excede el ajuste. Reemplace el perno cortado con el mismo diámetro, longitud y grado que el original. Lubrique el SB con engrasador al menos una vez por temporada y después de un período d desuso.

ES

LIMITADOR DE PAR DE FRICCIÓN FF

Limita la transmisión de par al valor ajustado. No cambie la compresión del resorte ya que esto modificará la configuración del dispositivo. El ajuste del par se realiza aumentando o disminuyendo la altura de los resortes. Para aumentar/disminuir el par

Ajuste y afloje las ocho tuercas 1/4 de vuelta y verifique que funcionen correctamente. Repita el procedimiento si es necesario. Evite apretar excesivamente los tornillos del implemento. Podrían producirse daños en el tractor o en la transmisión.
