Тип продукт	PTO вал
Марка	Wiesenfield
Модел	WIE-PTO-114
Категория	Селскостопанска механична част
Дължина (прибрана/разгъната)	89 mm / 114 mm
Тегло	8.02 kg
Материал	Стомана
Основна функция	Предаване на мощността от трактора към селскостопанския инструмент
Захранване	Механично чрез PTO на трактора
Безопасност	Въртящи се предпазители, ограничители на въртящия момент (в зависимост от конфигурацията)
Смазване	На всеки 50 часа работа и след съхранение
Минимално припокриване на тръбите	1/3 от дължината при употреба
Възможно скъсяване	Да, чрез изрязване на вътрешната и външната тръба
Настройка	Фиксиращ болт, щифт или скоба в зависимост от края
Поддръжка	Почистване преди монтаж, смазване на шлицовете

Често задавани въпроси - WIE-PTO-114 Wiesenfield

Как правилно да монтирате PTO вала WIE-PTO-114?

Уверете се, че тракторът и инструментът са изключени. Почистете и смажете PTO на трактора и вала на инструмента. Натиснете щифта и плъзнете вилката върху PTO вала, докато щифтът влезе в жлеба. За другия край, в зависимост от вида на закрепване (скоба или болт), следвайте инструкциите в ръководството. Проверете дали предаването е здраво закрепено преди употреба.

Кои са основните предпазни мерки за безопасност?

Никога не използвайте без предпазителите на вала, трактора и инструмента да са на място. Дръжте операторите и зрителите далеч от движещите се части. Спрете двигателя и извадете ключа преди каквато и да е намеса. Контактът с въртящ се вал може да доведе до сериозни наранявания или смърт.

Каква е минималната дължина на припокриване на телескопичните тръби?

Телескопичните тръби трябва да се припокриват с поне 1/3 от дължината им по време на употреба. Преди да започнете, проверете дали това условие е изпълнено във всички работни положения.

Как да смазвам PTO вала?

Смазвайте на всеки 50 часа работа и след период на съхранение. Използвайте подходяща грес и я нанесете върху шлицовете, лагерите и уплътненията. Вижте схемата за смазване в ръководството за конкретните точки.

Мога ли да скъся PTO вала WIE-PTO-114?

Да, ако е необходимо. Демонтирайте вътрешната и външната тръба, след което отрежете същата дължина на всяка тръба (вътрешна, външна и пластмасови предпазители). Изпилете ръбовете с пила. Спазвайте минималното припокриване от 1/3 след рязане.

Какво да направя, ако фрикционният ограничител на въртящия момент буксува?

Ако фрикционният ограничител на въртящия момент буксува необичайно, проверете настройката. Не променяйте компресията на пружината. Регулирайте въртящия момент, като затягате или разхлабвате осемте гайки с 1/4 оборот, след което тествайте работата. Избягвайте прекомерно затягане.

Как да сменя срязващия болт на модел със срязващ болт?

Ако болтът е срязан, го заменете с болт със същия диаметър, дължина и клас на якост като оригинала. Никога не използвайте болт с по-високо качество, тъй като това може да повреди трансмисията.

Какви аксесоари или резервни части са налични за WIE-PTO-114?

Резервните части включват пластмасови предпазни тръби, найлонови лагери, вилки и ограничители на въртящия момент. За конкретния модел вижте списъка с части в ръководството или се свържете с производителя.

Как да съхранявам PTO вала през зимата?

Почистете го старателно, смажете всички подвижни части, след което го съхранявайте на сухо и защитено от влага място. Преди следващата употреба отново смажете и проверете състоянието на предпазителите.

Какво да направя, ако се чуват тракащи шумове по време на работа?

Незабавно спрете PTO. Тракащите шумове могат да показват неизправност на ограничителя на въртящия момент или проблем със смазването. Проверете нивата на грес и състоянието на компонентите. Ако шумът продължава, се консултирайте с професионалист.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WIE-PTO-114 Wiesenfield

Параметрописание	Параметрстойност
Име на продукта	Карганен Вал
Модел	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Дължина [cm]	160 / 235	127 / 194	101 / 141
Тегло [kg]	20.76	12.38	10.38
Име на продукта	Карганен Вал
Модел	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Дължина [mm]	89 / 114	74 / 95	61 / 72
Тегло [kg]	8.02	5.72	13.52

Не работете с машината без задвижващия вал, трактора и щитовете на инвентара. Щитовете на задвижващия вал трябва да се въртят свободно върху задвижващия вал.

Дръжте операторите и страничните наблюдатели далеч от всички движещи се части.

Всички въртящи се части трябва да бъдат екранирани

BG

Задвижващата линия трябва да е здраво закрепена в двата края.

Предпазителите трябва да се въртят свободно на задвижващата линия

Изключете двигателя на трактора и извадете ключа, преди да се доближите до машината или да извършите каквато и да е поддръжка

Потвърдете минималната и максимальната работна дължина на задвижващия вал.

Телескопичните тръби трябва да се припокриват с поне 1/3 от дължината си, докато се използват.

BG

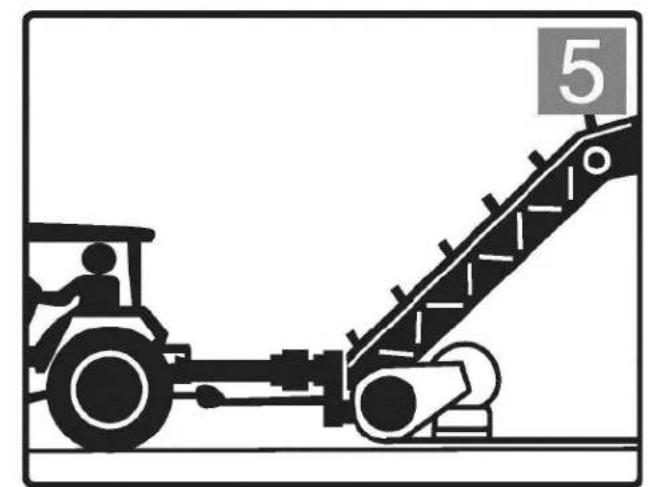

Тракторът трябва да бъде прикачен към машината и позициониран така, че ъглите на шарнирите да са минимални и еднакви.

Изключете силоотводния вал, ако ъглите са твърде големи или не са еднакви

Уверете се, че задвижващата линия е здраво закрепена към трактора и инвентара, преди да започнете работа.

Почистете и смажете силоотводния вал на трактора и вала на прикачното устройство, преди да монтирате задвижвашата линия.

BG

Натиснете щифта и плъзнете скобата върху силоотводния вал, така че щифтът да влезе в жлеба на силоотводния вал.

Уверете се, че щифтът се връща в първоначалната си позиция след закрепване към вала.

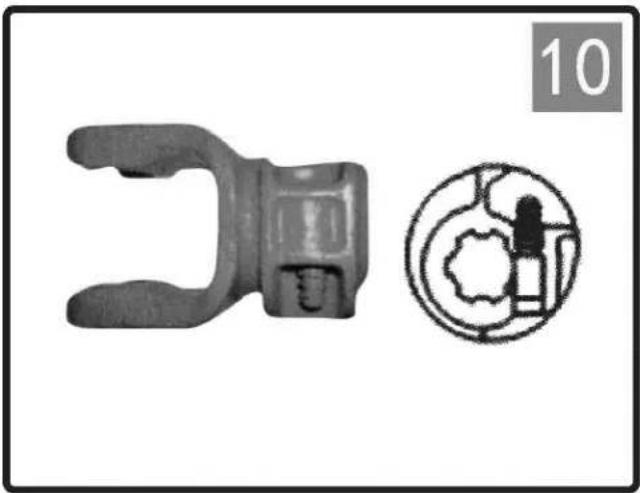

Плъзнете яката в отворено положение. Плъзнете скобата върху шлицовия вал. Освободете яката и регулирайте, докато скобата бъде правилно прикрепена към вала.

BG

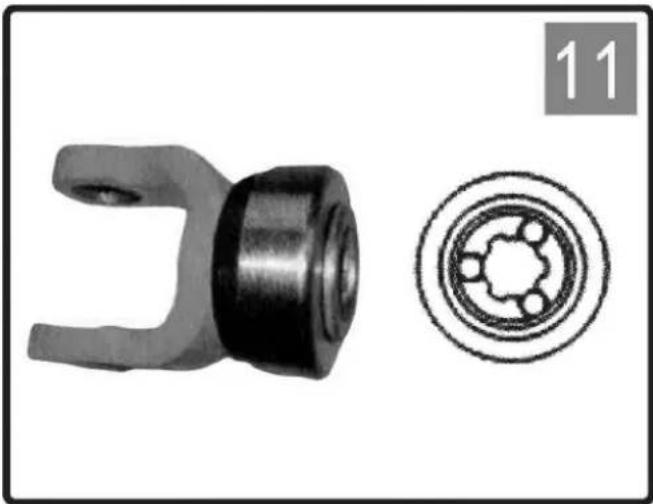

Плъзнете скобата върху ВОМ и поставете болта.

Плъзнете скобата върху ВОМ и поставете болта.

BG

Изберете дължината на болта по такъв начин, че да сведете до минимум изпъкналостта.

Необходимо е често смазване, Смажете частите на вала на задвижващата линия

След броя на използваните часове Както е показано на чертежа

BG

1. Разглобете вътрешната тръба от външната.
2. Вземете отвертка, за да натиснете катарамата от един към друг, след което отделете външната тръба от пластмасовата капачка.

1. Отстранете найлоновия лагер от слота на скобата.
2. Повторете горепосочените стъпки за другата страна.

BG

1. Смажете гнездото на хомота.
2. Поставете найлоновия лагер в слота на скобата.

1. Поставете вътрешната тръба с хомота в нея

пластмасов капак.

1. Подравнете лагера с двата отвора на пластмасова капачка и след това я натиснете.

СЪКЪСЯВАНЕ НА ПАРДАНСКИ ВАЛ (Не препоръчваме модификация на нашите продукти.)

1. Отстранете екранировката.

2. Скъсете вътрешните и външните задвижващи тръби до необходимата дължина. Скъсете задвижващите тръби един по един, като отрязвате еднаква дължина от както вътрешни, така и външни тръби.

1. Почистете ръбовете на задвижващата тръба с пила и почистете всички стърготини от тръбите.

BG

1. Скъсете пластмасовите предпазни тръби една по една

като отрежете същата дължина, от която сте отрязали

вътрешните задвижващи тръби.

1. Смажете вътрешната задвижваща тръба и монтирайте отново екранировката на задвижващия вал.

Проверете дължината на задвижващия вал в минималната и максимальната позиция на машината. Задвижващите тръби трябва да се припокриват с 1/3 от дължината си при работни условия; Защитните тръби никога не трябва да се отделят, докато се използват.

BG

Това устройство предотвратява предаването на инерционни товари от приспособлението към трактора по време на забавяне или спиране на силоотводния вал.

Стойте далеч от машината, докато всички части спрат да се движат. Смазвайте на всеки 50 часа употреба и след съхранение.

Това устройство прекъсва предаването на мощност, когато въртящият момент превиши настройката.

Незабавно изключете силоотводния вал, когато чуете тракащи звуци.

Смазвайте на всеки 50 часа употреба и след съхранение.

ОГРАНИЧИТЕЛ НА ВЪРТЯЩИЯ МОМЕНТ SB-СЪРЪЗВАЩ БОЛТ

Това устройство прекъсва предаването на мощност чрез срязване на болт, когато въртящият момент надвиши настройката.

Сменете срязания болт със същия диаметър, дължина и клас като оригинала.

Смазвайте SB с фитинг за грес поне веднъж на всеки сезон и след период на неизползване.

Ограничава предаването на въртящия момент до зададената стойност. Не променяйте компресията на пружината, тъй като това ще промени настройката на устройството.

Настройката на въртящия момент се регулира чрез увеличаване или намаляване на височината на пружините. За увеличаване/намаляване на въртящия момент

настройка затегнете/разхлабете осемте гайки на 1/4 оборот и проверете за правилна работа. При необходимост повторете процедурата. Избягвайте прекомерното затягане на болтовете на приспособлението,

може да възникне повреда на трактора или задвижващата линия.
