WIE-PTO-114 - Jordbruks mekanisk del Wiesenfield - Gratis bruksanvisning och manual

Produkttyp	Kraftuttagsaxel (PTO-axel)
Märke	Wiesenfield
Modell	WIE-PTO-114
Kategori	Jordbruksmekanisk del
Längd (indragen / utfälld)	89 mm / 114 mm
Vikt	8,02 kg
Material	Stål
Huvudfunktion	Överföra kraft från traktorn till jordbruksredskapet
Drivning	Mekanisk via traktorns kraftuttag (PTO)
Säkerhet	Roterande skydd, momentbegränsare (beroende på konfiguration)
Smörjning	Var 50:e användningstimme och efter förvaring
Minsta överlappning av rören	1/3 av längden vid användning
Förkortning möjlig	Ja, genom kapning av inner- och ytterrör
Justering	Fästbult, sprint eller klämma beroende på ände
Underhåll	Rengöring före montering, smörjning av splines

Vanliga frågor - WIE-PTO-114 Wiesenfield

Hur installerar jag kraftuttagsaxeln WIE-PTO-114 korrekt?

Se till att traktorn och redskapet är avstängda. Rengör och smörj traktorns kraftuttag och redskapets axel. Tryck in sprinten och skjut gaffeln över kraftuttagsaxeln tills sprinten går in i spåret. För den andra änden, beroende på infästningstyp (klämma eller bult), följ instruktionerna i manualen. Kontrollera att drivningen är ordentligt fastsatt före användning.

Vilka är de viktigaste säkerhetsåtgärderna att följa?

Använd aldrig utan att skydden på drivaxeln, traktorn och redskapet är på plats. Håll operatörer och åskådare borta från rörliga delar. Stäng av motorn och ta bort nyckeln innan ingrepp. Kontakt med en roterande axel kan leda till allvarliga skador eller dödsfall.

Vilken är den minsta överlappningslängden för teleskoprören?

Teleskoprören måste överlappa minst 1/3 av sin längd under användning. Innan du börjar, kontrollera att detta villkor är uppfyllt i alla arbetslägen.

Hur smörjer jag kraftuttagsaxeln?

Smörj var 50:e användningstimme och efter en förvaringsperiod. Använd lämpligt fett och applicera det på splines, lager och tätningar. Se smörjschemat i manualen för specifika punkter.

Kan jag förkorta axeln WIE-PTO-114?

Ja, om nödvändigt. Demontera inner- och ytterrören, kapa sedan samma längd på varje rör (inner-, ytter- och plastskydd). Avgrata kanterna med en fil. Respektera minsta överlappning på 1/3 efter kapning.

Vad gör jag om friktionsmomentbegränsaren slirar?

Om friktionsmomentbegränsaren slirar onormalt, kontrollera inställningen. Ändra inte fjäderns kompression. Justera momentet genom att dra åt eller lossa de åtta muttrarna med 1/4 varv, testa sedan funktionen. Undvik överdriven åtdragning.

Hur byter jag skjuvbulten på en modell med skjuvbult?

Om bulten är avskjuvad, ersätt den med en bult av samma diameter, längd och hållfasthetsklass som original. Använd aldrig en bult av högre kvalitet, eftersom det kan skada drivningen.

Vilka tillbehör eller reservdelar finns tillgängliga för WIE-PTO-114?

Reservdelar inkluderar plastskyddsrör, nylonlager, gafflar och momentbegränsare. För specifik modell, se dellistan i manualen eller kontakta tillverkaren.

Hur förvarar jag kraftuttagsaxeln på vintern?

Rengör den noggrant, smörj alla rörliga delar och förvara den sedan på en torr plats skyddad från fukt. Före nästa användning, smörj igen och kontrollera skyddets skick.

Vad gör jag om det hörs skramlande ljud under användning?

Stanna omedelbart kraftuttaget. Skramlande ljud kan indikera fel på momentbegränsaren eller smörjproblem. Kontrollera fettnivåerna och komponenternas skick. Om ljudet kvarstår, kontakta en fackman.

BRUKSANVISNING WIE-PTO-114 Wiesenfield

traktoren, eller der kan opstå skader på drivlinjen.

FI

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Voimanottoakseli
Malli	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Pituus [cm]	160 / 235	127 / 194	101 / 141
Paino [kg]	20.76	12.38	10.38
Tuotteen nimi	Voimanottoakseli
Malli	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Pituus [mm]	89 / 114	74 / 95	61 / 72
Paino [kg]	8.02	5.72	13.52

Använd inte maskinen utan drivaxeln, traktorn och redskapsskydden på plats. Drivaxelsköldar måste vridas fritt på drivaxeln.

Håll operatörer och åskådare borta från alla rörliga delar.

KONTAKT MED EN ROTERANDE DRIVAXEL KAN ORSAKA ALLVARLIG SKADA ELLER DÖDSFALL

Alla roterande delar måste vara skärmade

SE

Drivlinan måste vara ordentligt fastsatt i båda ändar.

Skyddarna måste vrida sig fritt på drivlinan

Stäng av traktorns motor och ta ur nyckeln innan du närmar dig redskapet eller utför något underhåll

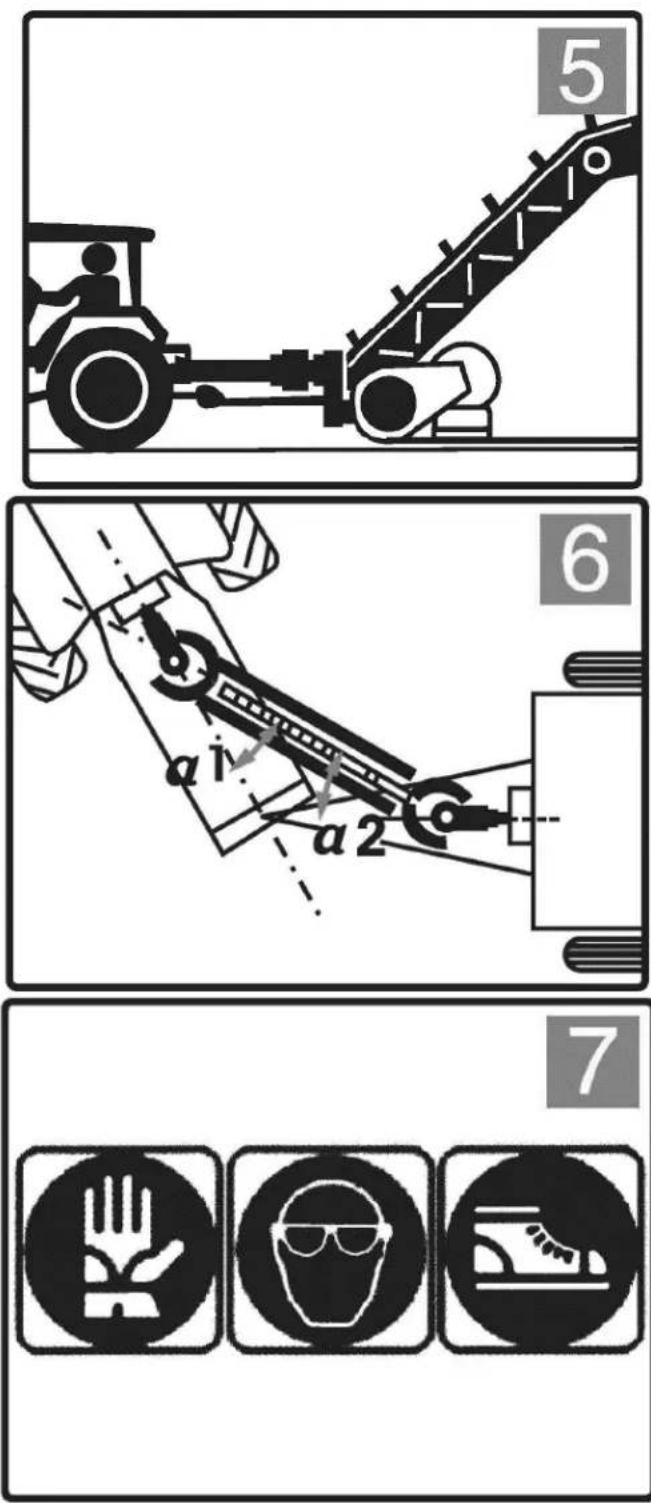

Bekräfta minsta och maximala arbetslängder för drivaxeln.

Teleskoprören måste överlappa med minst 1/3 av sin längd när de används.

Traktorn ska kopplas till redskapet och placeras så att vinklarna på lederna är minimala och lika.

Koppla ur kraftuttaget om vinklarna är för stora eller inte identiska

INNAN DU FÖRSÖKER NÅGRA REPARATIONSPROCEDURER, ANVÄND ALLTID Lämpliga SOM SKYDDSGLASÖGON, SKYDDSSKOR OCH HANDSKAR. BÄR INTE LÖSA ELLER BAGIGA KLÄDER KRING KRAFTUTTAGSaxeln.

SE

Se till att drivlinan är ordentligt fastsatt på traktorn och redskapet innan körning.

Rengör och smörj in traktorns kraftuttag och redskapsaxel innan du installerar drivlinan.

SE

Tryck på tappen och skjut oket på kraftöverföringsaxeln så att stiftet griper in i spåret på kraftuttaget. Se till att stiftet återgår till sitt utgångsläge efter fastsättning på axeln.

Skjut kragen till öppet läge. Skjut oket på det splinesförsedda skaftet. Släpp kragen och justera tills oket sitter ordentligt fast på skaftet.

SE

Skjut oket på kraftuttaget och sätt i bulten.

Skjut oket på kraftuttaget och sätt i bulten.

SE

Välj bultlängden på ett sådant sätt att utskjutningen minimeras.

Frekvent smörjning krävs, Smörj drivlinans axeldelar

Efter antalet använda timmar

Som visas på ritningen

SE

1. Demontera innerröret från utsidan.
2. Ta en skruvmejsel för att trycka ned spännet från det ena till det andra och sedan för att ta bort det yttre röret från plastlocket.

1. Ta bort nylonlagret från skåran på oket.
2. Upprepa de ovan nämnda stegen för den andra sidan.

1. Smörj spåret på oket.
2. Sätt in nylonlagret i skåran på oket.

1. Sätt in innerröret med oket i sitt plastkåpa.
2. Rikta in lagret med de två hålen på plastlock och tryck sedan på den.

FÖRKORTNING AV DRIVAXELN
(Vi rekommenderar inte modifiering av våra produkter.)

1. Ta bort skärmningen.

2. Korta av de inre och yttre drivrören till den erforderliga längden. Förkorta drivrören en i taget genom att skära lika lång från både in- och utvändiga rör.

1. Grada av kanterna på drivröret med en fil och rengör alla filar från rören.

SE

1. Korta av plastskyddsrören ett i taget genom att kapa samma längd som klipptes från de inre drivrören.

1. Smörj det interna drivröret och sätt tillbaka skärmningen på drivaxeln.

Kontrollera längden på drivaxeln i maskinens minimi- och maxläge. Drivrören ska överlappa med 1/3 av sin längd under arbetsförhållanden; Skärmrör bör aldrig separeras när de används.

Denna anordning förhindrar överföring av tröghetsbelastningar från redskapet till traktorn under retardation eller stopp av kraftuttaget.

Håll dig borta från redskapet tills alla delar har slutat röra sig. Smörj var 50:e timmes användning och efter förvaring.

SA-SPÄRR TYP

MOMENTBEGRÄNSARE

Denna enhet avbryter kraftöverföringen när vridmomentet överskrider inställningen.

Koppla omedelbart ur kraftuttaget när det hörs spärrljud.

Smörj var 50:e timmes användning och efter förvaring.

SB-SKJÄRBOLTEN

MOMENTBEGRÄNSARE

Denna enhet avbryter kraftöverföringen genom att klippa en bult när vridmomentet överskrider inställningen.

Byt ut den klippta bulten med samma diameter, längd och grad som originalet.

Smörj SB med smörjnipplar minst en gång varje säsong och efter en period av ur bruk.

Begränsar vridmomentöverföringen till inställt värde. Ändra inte fjäderkompressionen eftersom detta kommer att ändra enhetens inställning.

Vridmomentinställningen justeras genom att öka eller minska fjädrarnas höjd. För att öka/minska vridmomentet

inställning dra åt/lossa de åtta muttrarna med 1/4 varv och kontrollera att de fungerar korrekt. Upprepa proceduren om det behövs.

Undvik överdriven åtdragning av bultredskapet,

traktorn eller skador på drivlinan kan uppstå.
