Produkttyp	Kraftuttagsaxel (PTO)
Märke	Wiesenfield
Modell	WIE-PTO-141
Längd (indragen/utfälld)	101 cm / 141 cm
Vikt	10,38 kg
Rörsmaterial	Stål
Skydd	Plastkåpor
Kardantyp	Teleskopisk
Huvudfunktion	Kraftöverföring från traktor till jordbruksredskap
Säkerhetsanordningar	Friktionsmomentbegränsare, skjuvbultskoppling
Smörjning	Var 50:e drifttimme, alla rörliga delar
Underhåll	Regelbunden rengöring, smörjning av splines och kardaner
Fästning	Sprint eller klämma beroende på axel
Driftsvinkel	Lika och minimala vinklar mellan traktor och redskap
Minsta överlappning	1/3 av rörlängden
Kompatibilitet	Med standardsplinesaxlar
Förkortning möjlig	Ja, genom att kapa rör och skydd
Användningsområde	Jordbruk, trädgårdsarbete

Vanliga frågor - WIE-PTO-141 Wiesenfield

Hur installerar jag kraftuttagsaxeln WIE-PTO-141 korrekt?

Se till att traktorn är avstängd och nyckeln borttagen. Rengör och smörj splinesen. Tryck in sprinten och skjut gaffeln över traktorns kraftuttagsaxel tills sprinten låses i spåret. För den andra änden, skjut klämman till öppet läge, sätt in oket på redskapets splinesaxel och släpp sedan klämman. Kontrollera att båda ändarna är ordentligt fastsatta.

Vilket är smörjningsförfarandet och hur ofta?

Smörj alla rörliga delar (kardaner, splines) var 50:e drifttimme och efter lagring. Använd lämpligt fett. Demontera rören, ta bort nylonlagren, smörj slitsarna och återmontera. Se manualens schema för exakta punkter.

Kan jag förkorta min kraftuttagsaxel?

Ja, det är möjligt att förkorta drivrören och plastskydden. Mät nödvändig längd med hänsyn till minst 1/3 överlappning. Kapa rören med såg, avgrata kanterna och kapa skydden till samma längd. Smörj innerröret före återmontering. Observera: modifiera inte kardanerna.

Vad gör jag om axeln inte roterar fritt eller låter?

Kontrollera att skydden roterar fritt och inte är fastklämda. Se till att vinklarna mellan traktor och redskap är minimala och lika. Om ljudet kommer från momentbegränsaren, koppla omedelbart ur kraftuttaget. Otillräcklig smörjning eller felaktig inriktning kan vara orsaken.

Hur vet jag om axelns längd är korrekt?

Axeln måste kunna dras in och förlängas utan hinder mellan maskinens minsta och högsta lägen. Rören måste överlappa med minst 1/3 av sin längd i arbetsläge. Skydden får aldrig separeras. Kontrollera längderna före varje användning.

Vad betyder klickljudet från momentbegränsaren?

Klickljudet indikerar att friktionsmomentbegränsaren har överskridit inställningen och slirar. Koppla omedelbart ur kraftuttaget för att undvika skada på redskapet eller traktorn. Kontrollera momentinställningen och smörj enheten. Om problemet kvarstår, kontakta en fackman.

Hur byter jag en skjuvbult?

Stanna traktorn och stäng av motorn. Byt ut den klippta bulten mot en bult med samma diameter, längd och hållfasthetsklass. Använd lämpliga verktyg. Smörj enheten med en fettspruta minst en gång per säsong.

Vilka säkerhetsåtgärder bör jag vidta?

Bär inte löst sittande kläder, ta av smycken och sätt upp långt hår. Använd skyddsutrustning: skyddsglasögon, handskar, säkerhetsskor. Se till att alla skydd är på plats och roterar fritt. Håll operatörer och åskådare på avstånd. Stäng alltid av motorn och ta bort nyckeln före ingrepp.

Kan jag använda axeln med stora vinklar?

Nej, vinklarna mellan lederna måste vara minimala och lika. För stora eller ojämna vinklar kan skada axeln och orsaka olyckor. Koppla ur kraftuttaget om vinklarna överskrider tillverkarens rekommenderade gränser.

Vad gör jag om låssprinten inte låser sig?

Kontrollera att sprinten inte är skadad eller blockerad. Rengör och smörj kraftuttagsspåret. Tryck in sprinten ordentligt samtidigt som du skjuter gaffeln. Se till att sprinten återgår till sitt ursprungsläge. Om problemet kvarstår, inspektera slitaget på splinesen.

BRUKSANVISNING WIE-PTO-141 Wiesenfield

traktoren, eller der kan opstå skader på drivlinjen.

FI

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Voimanottoakseli
Malli	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Pituus [cm]	160 / 235	127 / 194	101 / 141
Paino [kg]	20.76	12.38	10.38
Tuotteen nimi	Voimanottoakseli
Malli	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Pituus [mm]	89 / 114	74 / 95	61 / 72
Paino [kg]	8.02	5.72	13.52

Denne enheten avbryter kraftoverføringen när dreiemomentet overskrider innstillingen.

Använd inte maskinen utan drivaxeln, traktorn och redskapsskydden på plats. Drivaxelsköldar måste vridas fritt på drivaxeln.

Håll operatörer och åskådare borta från alla rörliga delar.

KONTAKT MED EN ROTERANDE DRIVAXEL KAN ORSAKA ALLVARLIG SKADA ELLER DÖDSFALL

Alla roterande delar måste vara skärmade

SE

Drivlinan måste vara ordentligt fastsatt i båda ändar.

Skyddarna måste vrida sig fritt på drivlinan

Stäng av traktorns motor och ta ur nyckeln innan du närmar dig redskapet eller utför något underhåll

Bekräfta minsta och maximala arbetslängder för drivaxeln.

Teleskoprören måste överlappa med minst 1/3 av sin längd när de används.

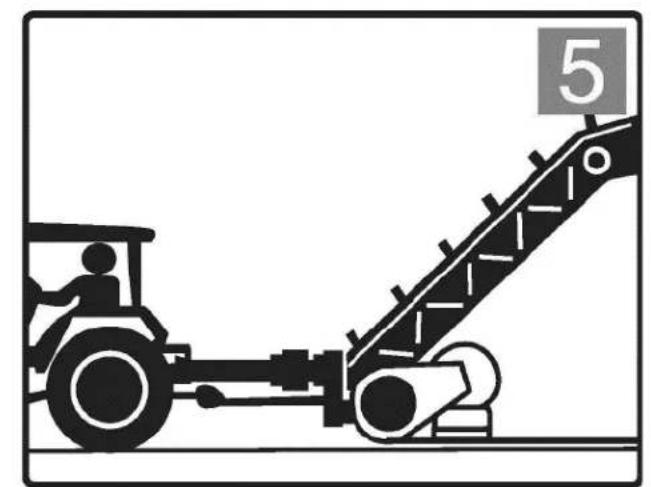

Traktorn ska kopplas till redskapet och placeras så att vinklarna på lederna är minimala och lika.

Koppla ur kraftuttaget om vinklarna är för stora eller inte identiska

INNAN DU FÖRSÖKER NÅGRA REPARATIONSPROCEDURER, ANVÄND ALLTID Lämpliga SOM SKYDDSGLASÖGON, SKYDDSSKOR OCH HANDSKAR. BÄR INTE LÖSA ELLER BAGIGA KLÄDER KRING KRAFTUTTAGSaxeln.

SE

Se till att drivlinan är ordentligt fastsatt på traktorn och redskapet innan körning.

Rengör och smörj in traktorns kraftuttag och redskapsaxel innan du installerar drivlinan.

SE

Tryck på tappen och skjut oket på kraftöverföringsaxeln så att stiftet griper in i spåret på kraftuttaget. Se till att stiftet återgår till sitt utgångsläge efter fastsättning på axeln.

Skjut kragen till öppet läge. Skjut oket på det splinesförsedda skaftet. Släpp kragen och justera tills oket sitter ordentligt fast på skaftet.

SE

Skjut oket på kraftuttaget och sätt i bulten.

Skjut oket på kraftuttaget och sätt i bulten.

SE

Välj bultlängden på ett sådant sätt att utskjutningen minimeras.

Frekvent smörjning krävs, Smörj drivlinans axeldelar

Efter antalet använda timmar

Som visas på ritningen

SE

1. Demontera innerröret från utsidan.
2. Ta en skruvmejsel för att trycka ned spännet från det ena till det andra och sedan för att ta bort det yttre röret från plastlocket.

1. Ta bort nylonlagret från skåran på oket.
2. Upprepa de ovan nämnda stegen för den andra sidan.

1. Smörj spåret på oket.
2. Sätt in nylonlagret i skåran på oket.

1. Sätt in innerröret med oket i sitt plastkåpa.

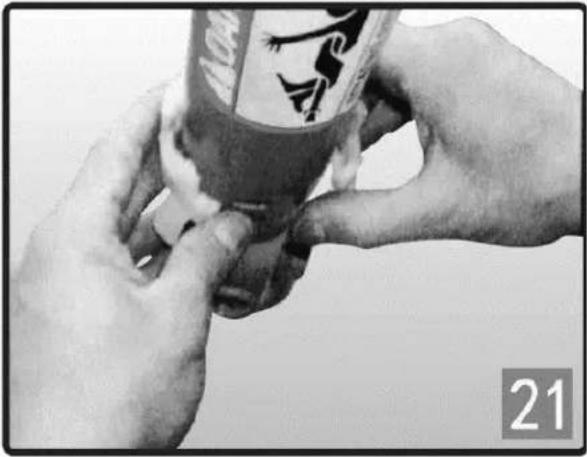

2. Rikta in lagret med de två hålen på plastlock och tryck sedan på den.

FÖRKORTNING AV DRIVAXELN
(Vi rekommenderar inte modifiering av våra produkter.)

1. Ta bort skärmningen.

2. Korta av de inre och yttre drivrören till den erforderliga längden. Förkorta drivrören en i taget genom att skära lika lång från både in- och utvändiga rör.

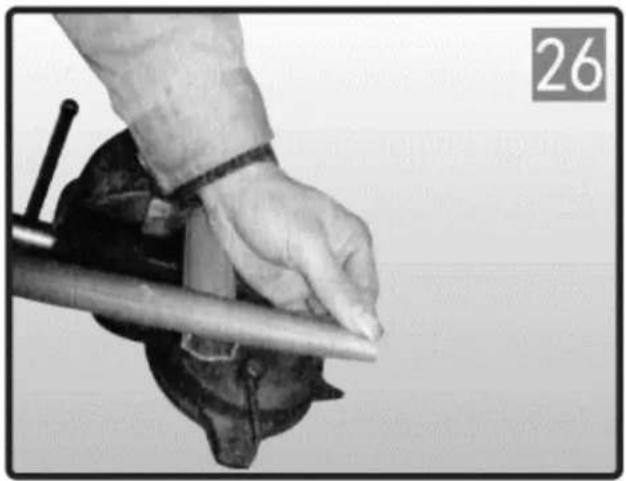

1. Grada av kanterna på drivröret med en fil och rengör alla filar från rören.

SE

1. Korta av plastskyddsrören ett i taget genom att kapa samma längd som klipptes från de inre drivrören.

1. Smörj det interna drivröret och sätt tillbaka skärmningen på drivaxeln.

Kontrollera längden på drivaxeln i maskinens minimi- och maxläge. Drivrören ska överlappa med 1/3 av sin längd under arbetsförhållanden; Skärmrör bör aldrig separeras när de används.

Denna anordning förhindrar överföring av tröghetsbelastningar från redskapet till traktorn under retardation eller stopp av kraftuttaget.

Håll dig borta från redskapet tills alla delar har slutat röra sig. Smörj var 50:e timmes användning och efter förvaring.

SA-SPÄRR TYP

MOMENTBEGRÄNSARE

Denna enhet avbryter kraftöverföringen när vridmomentet överskrider inställningen.

Koppla omedelbart ur kraftuttaget när det hörs spärrljud.

Smörj var 50:e timmes användning och efter förvaring.

SB-SKJÄRBOLTEN

MOMENTBEGRÄNSARE

Denna enhet avbryter kraftöverföringen genom att klippa en bult när vridmomentet överskrider inställningen.

Byt ut den klippta bulten med samma diameter, längd och grad som originalet.

Smörj SB med smörjnipplar minst en gång varje säsong och efter en period av ur bruk.

Begränsar vridmomentöverföringen till inställt värde. Ändra inte fjäderkompressionen eftersom detta kommer att ändra enhetens inställning.

Vridmomentinställningen justeras genom att öka eller minska fjädrarnas höjd. För att öka/minska vridmomentet

inställning dra åt/lossa de åtta muttrarna med 1/4 varv och kontrollera att de fungerar korrekt. Upprepa proceduren om det behövs.

Undvik överdriven åtdragning av bultredskapet,

traktorn eller skador på drivlinan kan uppstå.
