Type de produit	Arbre de prise de force (PTO)
Marque	Wiesenfield
Modèle	WIE-PTO-141
Longueur (rétracté/déployé)	101 cm / 141 cm
Poids	10,38 kg
Matériau des tubes	Acier
Protection	Capots en plastique
Type de cardan	Télescopique
Fonction principale	Transmission de puissance du tracteur à l'outil agricole
Dispositifs de sécurité	Limiteur de couple à friction, embrayage par boulon de cisaillement
Lubrification	Toutes les 50 heures d'utilisation, toutes les pièces mobiles
Entretien	Nettoyage régulier, graissage des cannelures et cardans
Fixation	Goupille ou collier selon l'arbre
Angle de fonctionnement	Angles égaux et minimaux entre tracteur et outil
Chevauchement mini	1/3 de la longueur du tube
Compatibilité	Avec arbres cannelés standards
Raccourcissement possible	Oui, en coupant tubes et protections
Zone d'utilisation	Agriculture, jardinage

FOIRE AUX QUESTIONS - WIE-PTO-141 Wiesenfield

Comment installer correctement l'arbre de prise de force WIE-PTO-141 ?

Assurez-vous que le tracteur est arrêté et la clé retirée. Nettoyez et graissez les cannelures. Poussez la goupille et glissez la fourche sur l'arbre de prise de force du tracteur jusqu'à ce que la goupille s'engage dans la rainure. Pour l'autre extrémité, faites glisser le collier en position ouverte, insérez le joug sur l'arbre cannelé de l'outil, puis relâchez le collier. Vérifiez que les deux extrémités sont solidement fixées.

Quelle est la procédure de lubrification et à quelle fréquence ?

Lubrifiez toutes les parties mobiles (cardans, cannelures) toutes les 50 heures d'utilisation et après stockage. Utilisez une graisse adaptée. Démontez les tubes, retirez les roulements en nylon, graissez les fentes, puis remontez. Voir le schéma de la notice pour les points précis.

Puis-je raccourcir mon arbre de prise de force ?

Oui, il est possible de raccourcir les tubes d'entraînement et les protections en plastique. Mesurez la longueur nécessaire en tenant compte d'un chevauchement d'au moins 1/3. Coupez les tubes à la scie, ébavurez les bords, et coupez les protections à la même longueur. Graissez le tube intérieur avant de remonter. Attention : ne modifiez pas les cardans.

Que faire si l'arbre ne tourne pas librement ou fait du bruit ?

Vérifiez que les protections tournent librement et ne sont pas coincées. Assurez-vous que les angles entre tracteur et outil sont minimaux et égaux. Si le bruit provient du limiteur de couple, désengagez immédiatement la prise de force. Une lubrification insuffisante ou un mauvais alignement peuvent être en cause.

Comment puis-je savoir si la longueur de l'arbre est correcte ?

L'arbre doit pouvoir se rétracter et s'étendre sans contrainte entre les positions minimale et maximale de la machine. Les tubes doivent se chevaucher d'au moins 1/3 de leur longueur en position de travail. Les protections ne doivent jamais se séparer. Vérifiez les longueurs avant chaque utilisation.

Que signifie le bruit de cliquetis du limiteur de couple ?

Le bruit de cliquetis indique que le limiteur de couple à friction a dépassé le réglage et patine. Désengagez immédiatement la prise de force pour éviter d'endommager l'outil ou le tracteur. Vérifiez le réglage du couple et lubrifiez le dispositif. Si le problème persiste, contactez un professionnel.

Comment remplacer un boulon de cisaillement ?

Arrêtez le tracteur et coupez le moteur. Remplacez le boulon cisaillé par un boulon de même diamètre, longueur et nuance. Utilisez les outils appropriés. Lubrifiez le dispositif avec un graisseur au moins une fois par saison.

Quelles précautions de sécurité dois-je prendre ?

Ne portez pas de vêtements amples, retirez les bijoux, et attachez les cheveux longs. Utilisez des équipements de protection : lunettes, gants, chaussures de sécurité. Assurez-vous que toutes les protections sont en place et tournent librement. Tenez les opérateurs et spectateurs à distance. Arrêtez toujours le moteur et retirez la clé avant toute intervention.

Puis-je utiliser l'arbre avec des angles importants ?

Non, les angles entre les articulations doivent être minimaux et égaux. Des angles trop grands ou inégaux peuvent endommager l'arbre et causer des accidents. Désengagez la prise de force si les angles dépassent les limites recommandées par le constructeur.

Que faire si la goupille de verrouillage ne s'engage pas ?

Vérifiez que la goupille n'est pas endommagée ou obstruée. Nettoyez et graissez la rainure de la prise de force. Poussez fermement la goupille tout en faisant glisser la fourche. Assurez-vous que la goupille revient à sa position initiale. Si le problème persiste, inspectez l'usure des cannelures.

MODE D'EMPLOI WIE-PTO-141 Wiesenfield

du paramètre description	du paramètre valeur
Nom de produit	Arbre de prise de force
Modèle	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Longueur [cm]	160 / 235	127 / 194	101 / 141
Poids [kg]	20.76	12.38	10.38
Nom de produit	Arbre de prise de force
Modèle	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Longueur [mm]	89 / 114	74 / 95	61 / 72
Poids [kg]	8.02	5.72	13.52

N'utilisez pas la machine sans que l'arbre de transmission, le tracteur et les protections de l'outil ne soient en place. Les protections de l'arbre de transmission doivent tourner librement sur l'arbre de transmission.

Gardez les opérateurs et les spectateurs éloignés de toutes les pièces mobiles.

LE CONTACT AVEC UN ARBRE DE TRANSMISSION EN ROTATION PEUT ENTRAÎNER DES BLESSURES GRAVES OU LA MORT

Toutes les pièces rotatives doivent être protégées

La transmission doit être solidement fixée aux deux extrémités.

Les protections doivent tourner librement sur la transmission

Arrêtez le moteur du tracteur et retirez la clé avant de vous approcher de l'outil ou d'effectuer tout entretien.

Confirmer les longueurs de travail minimales et maximales des arbres d'entraînement.

Les tubes télescopiques doivent se chevaucher d'au moins 1/3 de leur longueur pendant leur utilisation.

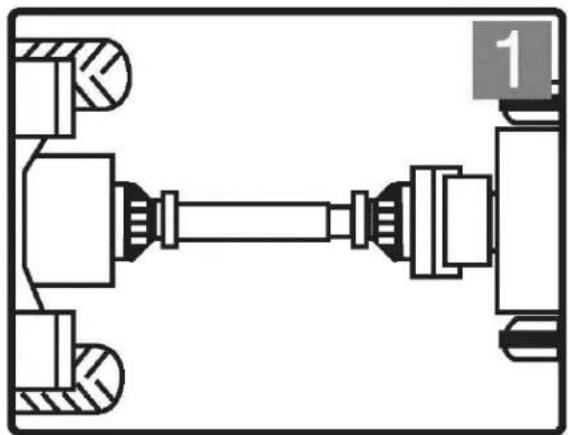

Le tracteur doit être attelé à l'outil et positionné de manière à ce que les angles des articulations soient minimes et égaux.

Désengager la prise de force si les angles sont trop grands ou non identiques

AVANT DE TENTER TOUTE PROCÉDURE DE RÉPARATION, UTILISEZ TOUJOURS DES ÉQUIPEMENTS APPROPRIÉS TELS QUE DES LUNETTES DE SÉCURITÉ, DES CHAUSSURES DE SÉCURITÉ ET DES GANTS. NE PORTEZ PAS DE VÊTEMENTS AMPLES OU BOMBÉS AUTOUR DE L'ARBRE DE PRISE DE FORCE.

Assurez-vous que la transmission est solidement fixée au tracteur et à l'outil avant de commencer l'utilisation.

Nettoyez et graissez la prise de force du tracteur et l'arbre de l'outil avant d'installer la transmission.

Poussez la goupille et faites glisser la fourche sur l'arbre de prise de force de sorte que la goupille s'engage dans la rainure de la prise de force.

Assurez-vous que la goupille revient à sa position initiale après la fixation sur l'arbre.

Faites glisser le collier en position ouverte. Faites glisser le joug sur l'arbre cannelé. Relâchez le collier et ajustez jusqu'à ce que le joug soit correctement fixé à l'arbre.

Faites glisser le joug sur la prise de force et insérez le boulon.

Faites glisser le joug sur la prise de force et insérez le boulon.

Choisissez la longueur du boulon de manière à minimiser la saillie.

Une lubrification fréquente est nécessaire.

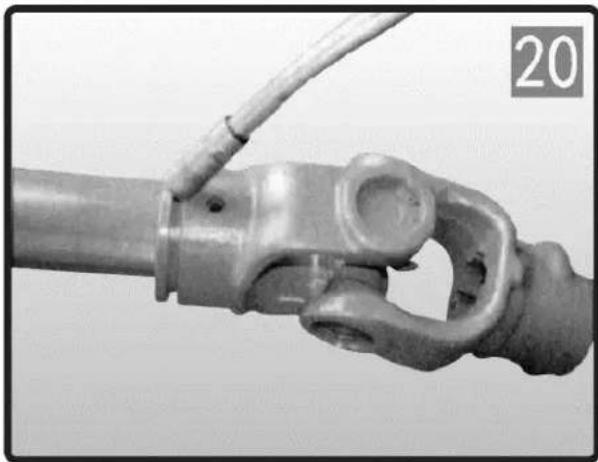

Graissez les pièces de l'arbre de transmission.

Après le nombre d'heures utilisées

Comme indiqué sur le dessin

1. Démontez le tube intérieur du tube extérieur.
2. Prenez un tournevis pour appuyer sur la boucle de l'une à l'autre, puis pour retirer le tube extérieur du capuchon en plastique.

1. Retirez le roulement en nylon de la fente du joug.
2. Répétez les étapes mentionnées ci-dessus pour l'autre côté.

1. Graissez la fente sur le joug.
2. Placez le roulement en nylon dans la fente du joug.

1. Placez le tube intérieur avec le joug dans son

couverture en plastique.

1. Alignez le roulement avec les deux trous sur le

capuchon en plastique puis appuyez dessus.

(Nous ne recommandons pas de modifier nos produits.)

1. Retirez le blindage.
2. Raccourcissez les tubes d'entraînement intérieur et extérieur pour la longueur requise. Raccourcissez

1. Ébavurez les bords du tube d'entraînement avec une lime et nettoyez tous les débris des tubes.

1. Raccourcissez les tubes de protection en plastique un par un en coupant la même longueur qui a été coupée à partir des tubes d'entraînement intérieurs.

1. Graissez le tube d'entraînement interne et remontez le blindage sur l'arbre de transmission.

Vérifiez la longueur de l'arbre de transmission dans les positions minimale et maximale de la machine. Les tubes d'entraînement doivent se chevaucher sur 1/3 de leur longueur pendant les conditions de travail ; les tubes de protection ne doivent jamais se séparer pendant l'utilisation.

Ce dispositif empêche la transmission des charges d'inertie de l'outil au tracteur lors de la décélération ou de l'arrêt de la prise de force. Restez à l'écart de l'outil jusqu'à ce que toutes les pièces aient cessé de bouger. Lubrifier toutes les 50 heures d'utilisation et après stockage.

Ce dispositif interrompt la transmission de puissance lorsque le couple dépasse le réglage. Désengagez immédiatement la prise de force lorsque des bruits de cliquetis se font entendre. Lubrifiez toutes les 50 heures d'utilisation et après stockage.

Ce dispositif interrompt la transmission de puissance en cisaillement un boulon lorsque le couple dépasse le réglage. Remplacez le boulon cisaillé par le même diamètre, la même longueur et la même nuance que l'original. Lubrifiez le SB avec un graisseur au moins une fois par saison et après une période d'inutilisation.

Limiteur de COUPLE à friction FF

Limitez la transmission du couple à la valeur de réglage. Ne modifiez pas la compression du ressort car cela modifierait le réglage de l'appareil.

Le réglage du couple est ajusté en augmentant ou en diminuant la hauteur des ressorts. Pour augmenter/diminuer le couple réglage, serrer/desserrer les huit écrous d'1/4 de tour et vérifier le bon fonctionnement.

Répétez la procédure si nécessaire. Éviter un serrage excessif des boulons de mise en œuvre, le tracteur ou la transmission peut être endommagée.
