Produkttype	Kraftudtag (PTO) aksel
Mærke	Wiesenfield
Model	WIE-PTO-141
Længde (sammentrukket/udfoldet)	101 cm / 141 cm
Vægt	10,38 kg
Rørmateriale	Stål
Beskyttelse	Plastkapper
Kardan type	Teleskopisk
Primær funktion	Kraftoverførsel fra traktor til landbrugsredskab
Sikkerhedsanordninger	Friktionsmomentbegrænser, skæreboltclutch
Smøring	Hver 50. driftstime, alle bevægelige dele
Vedligeholdelse	Regelmæssig rengøring, smøring af riller og kardaner
Fastgørelse	Stift eller spændering afhængig af aksel
Arbejdsvinkel	Lige og minimale vinkler mellem traktor og redskab
Minimum overlap	1/3 af rørlængden
Kompatibilitet	Med standard rillede aksler
Mulighed for afkortning	Ja, ved at skære rør og beskyttelser
Anvendelsesområde	Landbrug, havearbejde

Ofte stillede spørgsmål - WIE-PTO-141 Wiesenfield

Hvordan installeres kraftudtagsakslen WIE-PTO-141 korrekt?

Sørg for, at traktoren er standset, og nøglen er fjernet. Rengør og smør rillerne. Tryk stiften ind, og glid gaflen over traktorens kraftudtagsaksel, indtil stiften går ind i rillen. For den anden ende: skub spænderingen i åben position, indsæt åget på redskabets rillede aksel, og slip derefter spænderingen. Kontroller, at begge ender er sikkert fastgjort.

Hvad er smøreproceduren, og hvor ofte?

Smør alle bevægelige dele (kardaner, riller) hver 50. driftstime og efter opbevaring. Brug en passende fedt. Adskil rørene, fjern nylonlejerne, smør sprækkerne, og saml derefter. Se diagrammet i vejledningen for præcise punkter.

Kan jeg forkorte min kraftudtagsaksel?

Ja, det er muligt at forkorte drivrørene og plastikbeskyttelserne. Mål den nødvendige længde under hensyntagen til et overlap på mindst 1/3. Skær rørene med en sav, afgrat kanterne, og skær beskyttelserne til samme længde. Smør det indre rør inden samling. Bemærk: Ændr ikke kardanerne.

Hvad gør jeg, hvis akslen ikke roterer frit eller larmer?

Kontroller, at beskyttelserne roterer frit og ikke sidder fast. Sørg for, at vinklerne mellem traktor og redskab er minimale og lige. Hvis støjen kommer fra momentbegrænseren, skal du straks afbryde kraftudtaget. Utilstrækkelig smøring eller forkert justering kan være årsagen.

Hvordan ved jeg, om aksellængden er korrekt?

Akslen skal kunne trække sig sammen og strække sig uden belastning mellem maskinens minimums- og maksimumspositioner. Rørene skal overlappe mindst 1/3 af deres længde i arbejdsposition. Beskyttelserne må aldrig adskilles. Kontroller længderne før hver brug.

Hvad betyder klibringen fra momentbegrænseren?

Klibringen indikerer, at friktionsmomentbegrænseren har overskredet indstillingen og glider. Afbryd straks kraftudtaget for at undgå skade på redskab eller traktor. Kontroller momentindstillingen og smør enheden. Hvis problemet fortsætter, kontakt en professionel.

Hvordan udskifter man en skærebolt?

Stop traktoren og sluk motoren. Udskift den afskårne bolt med en bolt med samme diameter, længde og styrkegrad. Brug passende værktøj. Smør enheden med en fedtnippel mindst én gang pr. sæson.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær ikke løstsiddende tøj, fjern smykker, og bind langt hår. Brug beskyttelsesudstyr: briller, handsker, sikkerhedssko. Sørg for, at alle beskyttelser er på plads og roterer frit. Hold operatører og tilskuere på afstand. Stands altid motoren og fjern nøglen før indgreb.

Kan jeg bruge akslen med store vinkler?

Nej, vinklerne mellem leddene skal være minimale og lige. For store eller ujævne vinkler kan beskadige akslen og forårsage ulykker. Afbryd kraftudtaget, hvis vinklerne overstiger producentens anbefalede grænser.

Hvad gør jeg, hvis låsestiften ikke går i indgreb?

Kontroller, at stiften ikke er beskadiget eller blokeret. Rengør og smør kraftudtagets rille. Tryk stiften fast, mens du glider gaflen. Sørg for, at stiften vender tilbage til sin oprindelige position. Hvis problemet fortsætter, inspicér slid på rillerne.

BRUGSANVISNING WIE-PTO-141 Wiesenfield

værdi beskrivelse	værdi værdi
Produktnavn	Kraftudtagsaksel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Længde [cm]	160 / 235	127 / 194	101 / 141
Vægt [kg]	20.76	12.38	10.38
Produktnavn	Kraftudtagsaksel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Længde [mm]	89 / 114	74 / 95	61 / 72
Vægt [kg]	8.02	5.72	13.52

Betjen ikke maskinen uden at drivakslen, traktoren og redskabets skjolde er på plads. Drivakslens skjold skal kunne dreje frit på drivakslen.

Hold brugere og tilskuere væk fra alle bevægelige dele.

KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER DØD.

Alle roterende dele skal være afskærmet

FI

Drivlinjen skal være forsvarligt fastgjort i begge ender. Beskyttere skal kunne dreje frit på drivlinjen

Sluk for traktorens motor, og tag nøglen ud, før du nærmer dig redskabet eller udfører vedligeholdelse.

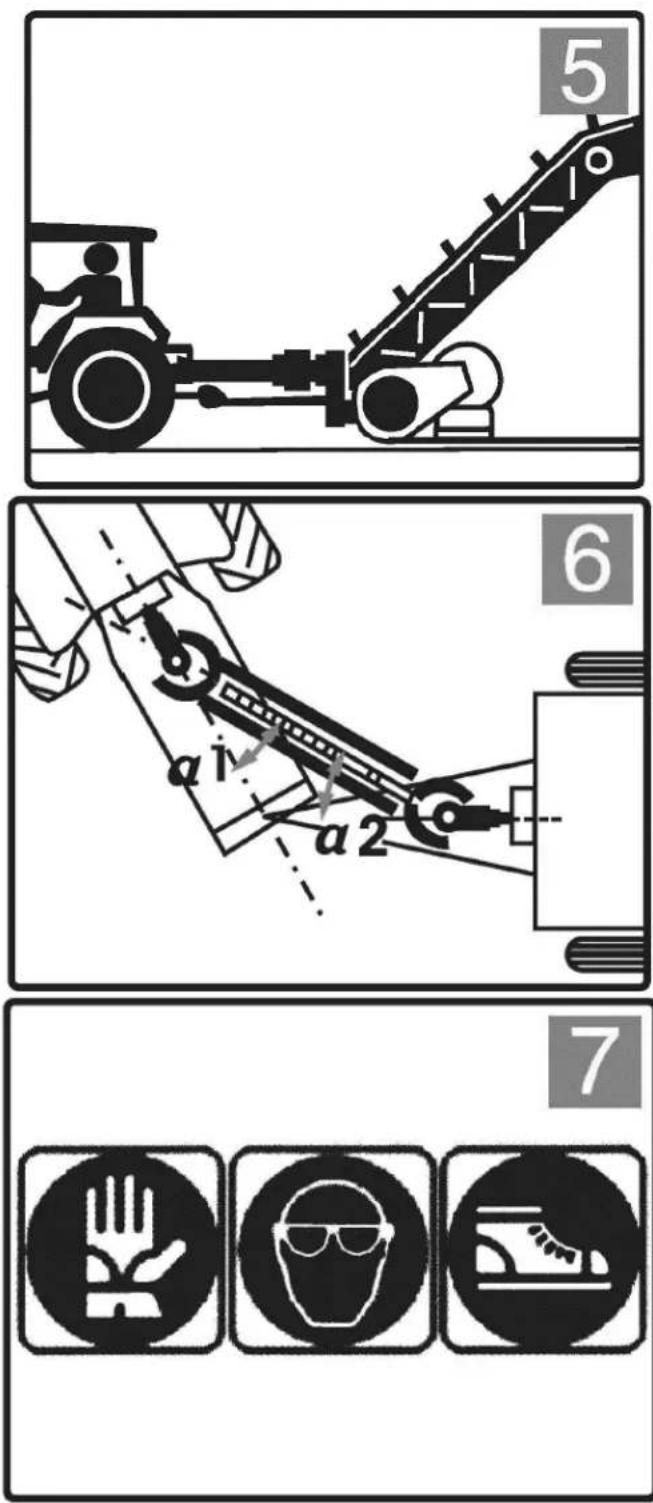

Bekræft minimums- og maksimumsarbejdslængderne for drivakslen. Teleskoprørene skal overlappe hinanden med mindst 1/3 af deres længde, når de er i brug.

Traktoren skal kobles til redskabet og placeres, så leddenes vinkler er minimale og lige store.

Frakobl PTO'en, hvis vinklerne er for store eller ikke identiske.

BRUG ALTID PASSENDE SIKKERHEDSUDSTYR SOM SIKKERHEDSBRILLER, SIKKERHEDSSKO OG HANDSKER, F∅R DU FORS∅GER AT REPARERE. BÆR IKKE L∅ST ELLER POSET T∅J OMKRING PTOAKSLEN.

FI

Sørg for, at drivlinjen er forsvarligt fastgjort til traktoren og redskabet, før du begynder at arbejde.

Rengør og smør traktorens kraftudtag og redskabets aksel, før du monterer drivlinjen.

FI

Tryk på stiften, og skub åget på kraftudtagsakslen, så stiften går i indgreb med rillen på kraftudtaget. Sørg for, at stiften vender tilbage til sin oprindelige position, når den er sat fast på akslen.

Skub kraven til den åbne position. Skub åget på den splintede aksel. Slip kraven, og juster, indtil åget sidder ordentligt fast på akslen.

FI

Skub åget på kraftudtaget, og sæt bolten i.

Skub åget på kraftudtaget, og sæt bolten i.

FI

Vælg boltlængden på en sådan måde, at fremspringet minimeres.

Hyppig smøring er påkrævet, smør drivlinjens akseldele

Efter antallet af anvendte timer Som vist på tegningen

FI

1. Afmonter det indvendige rør fra det udvendige.
2. Brug en skruetrækker til at trykke spændet ned fra det ene til det andet, og tag derefter det udvendige rør fra plastikhætten.

1. Fjern nylonlejet fra åbningen i åget.
2. Gentag ovenstående trin på den anden side.

FI

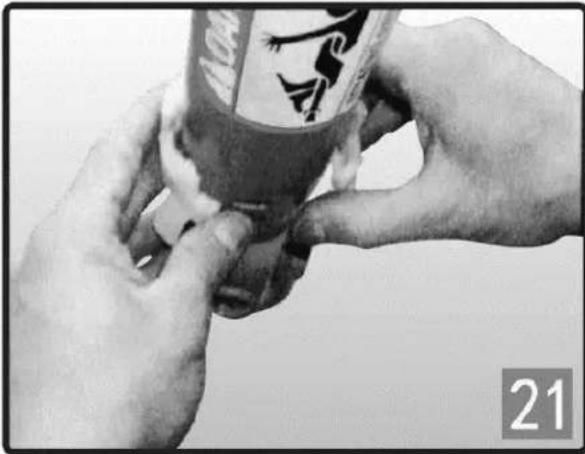

1. Smør åbningen på åget.
2. Sæt nylonlejet ind i åbningen på åget.

1. Sæt det indvendige rør med åget ind i dets plastikdæksel.
2. Ret lejet ind efter de to huller på plasthætte og tryk derefter på den.

AFKORTNING AF DRIVAKSLEN
(Vi anbefaler ikke ændringer af vores produkter).

1. Fjern afskærmning.

2. Afkort de indvendige og udvendige drivrør til den ønskede længde. Afkort drivrørene en ad gangen ved at skære den samme længde fra

både indvendige og udvendige rør.

1. Afkort plastikskjoldrørene et ad gangen ved at skære den samme længde, som blev skåret fra de indvendige drivrør.

1. Smør det indvendige drivrør, og sæt afskærmningen på drivakslen igen.

Kontrollér drivakslens længde i maskinens minimums- og maksimumsposition. Drivrørene skal overlappe hinanden med 1/3 af deres længde under arbejdsforhold; skjoldrørene må aldrig skilles ad under brug.

Denne anordning forhindrer overførsel af inertibelastninger fra redskabet til traktoren under deceleration eller stop af PTO'en. Hold afstand til redskabet, indtil alle dele er holdt op med at bevæge sig. Smør for hver 50 timers brug og efter opbevaring.

Denne enhed afbryder kraftoverførslen, när drejningsmomentet overstiger indstillingen. Udkobl straks kraftudtaget, när der høres skraldelyde.

Smør for hver 50 timers brug og efter opbevaring.

Udskift den afskårne bolt med samme diameter, længde og kvalitet som den originale. Smør SB med fedtfitting mindst en gang hver sæson og efter en periode uden brug.

Begrænser drejningsmomentoverførslen til den indstillede værdi. Du må ikke ændre fjederkompressionen, da det vil ændre enhedens indstilling.

Momentindstillingen justeres ved at øge eller mindske fjedrenes højde. For at øge/reducere drejningsmomentet

Indstillingen strammer/løser de otte møtrikker med 1/4 omdrejning og kontrollerer, at de fungerer korrekt. Gentag proceduren, hvis det er nødvendigt. Undgå at spænde boltene for hårdt på redskabet,

Drivlinjen må festes sikkert i begge ender. Vakter må dreie fritt på drivlinja

Hyppig smøring er nødvendig. Smør drivlinjeakseldelene

FORKORTING AV DRIVAKSELEN (Vi anbefaler ikke endringer i produktene våre.)

Koble fra kraftuttaket umiddelbart när det høres skrallelyder.

Begrenser dreiemomentoverføringen til innstillingsverdien. Ikke endre fjærkomprimering, da dette vil endre enhetsinnstillingen.
