WIE-PTO-141 - Maatalousmekaaninen osa Wiesenfield - Ilmainen käyttöohje ja opas

Tuotetyyppi	Voimanottoakseli (PTO)
Merkki	Wiesenfield
Malli	WIE-PTO-141
Pituus (supistettu/pidennetty)	101 cm / 141 cm
Paino	10,38 kg
Putkien materiaali	Teräs
Suojaus	Muoviset suojakupit
Kardaanityyppi	Teleskooppinen
Päätoiminto	Tehon siirto traktorista maataloustyökaluun
Turvalaitteet	Kitkamomentinrajoitin, leikkauspulttikytkin
Voitelu	Joka 50 käyttötunnin välein, kaikki liikkuvat osat
Huolto	Säännöllinen puhdistus, urien ja kardaaniakselien rasvaus
Kiinnitys	Tappi tai puristin akselista riippuen
Toimintakulma	Yhtä suuret ja mahdollisimman pienet kulmat traktorin ja työkalun välillä
Päällekkäisyys minimi	1/3 putken pituudesta
Yhteensopivuus	Vakio-uritettujen akselien kanssa
Lyhentäminen mahdollista	Kyllä, leikkaamalla putket ja suojat
Käyttöalue	Maatalous, puutarhanhoito

Usein kysytyt kysymykset - WIE-PTO-141 Wiesenfield

Kuinka asentaa voimanottoakseli WIE-PTO-141 oikein?

Varmista, että traktori on pysäytetty ja avain poistettu. Puhdista ja rasvaa urat. Paina tappia ja liu'uta haarukka traktorin voimanottoakselille, kunnes tappi kiinnittyy uraan. Toisessa päässä liu'uta puristin auki-asentoon, työnnä ies työkalun uritettuun akseliin, ja vapauta sitten puristin. Tarkista, että molemmat päät on kiinnitetty tukevasti.

Mikä on voitelumenettely ja kuinka usein?

Voitele kaikki liikkuvat osat (kardaaniakselit, urat) joka 50 käyttötunnin välein ja varastoinnin jälkeen. Käytä sopivaa rasvaa. Pura putket, poista nailonlaakerit, rasvaa urat, ja kokoa uudelleen. Katso ohjeen kaavio tarkkojen kohtien osalta.

Voinko lyhentää voimanottoakseliani?

Kyllä, on mahdollista lyhentää käyttöputkia ja muovisia suojia. Mittaa tarvittava pituus ottaen huomioon vähintään 1/3 päällekkäisyys. Leikkaa putket sahalla, viimeistele reunat, ja leikkaa suojat samaan pituuteen. Rasvaa sisempi putki ennen kokoamista. Huomio: älä muokkaa kardaaniakseleita.

Mitä tehdä, jos akseli ei pyöri vapaasti tai pitää ääntä?

Tarkista, että suojat pyörivät vapaasti eivätkä ole jumissa. Varmista, että traktorin ja työkalun väliset kulmat ovat mahdollisimman pienet ja yhtä suuret. Jos ääni tulee momentinrajoittimesta, kytke voimanotto välittömästi irti. Riittämätön voitelu tai väärä kohdistus voi olla syynä.

Kuinka tiedän, onko akselin pituus oikea?

Akselin tulee pystyä supistumaan ja pidentymään ilman rasitusta koneen minimi- ja maksimiasentojen välillä. Putkien tulee olla päällekkäin vähintään 1/3 pituudestaan työskentelyasennossa. Suojat eivät saa koskaan erota. Tarkista pituudet ennen jokaista käyttöä.

Mitä tarkoittaa momentinrajoittimen nakutusääni?

Nakutusääni tarkoittaa, että kitkamomentinrajoitin on ylittänyt asetuksen ja luistaa. Kytke voimanotto välittömästi irti välttääksesi työkalun tai traktorin vaurioituminen. Tarkista momentin asetus ja voitele laite. Jos ongelma jatkuu, ota yhteys ammattilaiseen.

Kuinka vaihtaa leikkauspultti?

Pysäytä traktori ja sammuta moottori. Vaihda leikattu pultti saman halkaisijan, pituuden ja lujuusluokan pulttiin. Käytä asianmukaisia työkaluja. Voitele laite rasvanippalla vähintään kerran kaudessa.

Mitä turvatoimia minun tulee noudattaa?

Älä käytä löysiä vaatteita, poista korut, ja sido pitkät hiukset. Käytä suojavarusteita: suojalasit, käsineet, turvakengät. Varmista, että kaikki suojat ovat paikoillaan ja pyörivät vapaasti. Pidä käyttäjät ja katsojat etäällä. Pysäytä aina moottori ja poista avain ennen toimenpiteitä.

Voinko käyttää akselia suurilla kulmilla?

Ei, nivelten välisten kulmien tulee olla mahdollisimman pienet ja yhtä suuret. Liian suuret tai epätasaiset kulmat voivat vaurioittaa akselia ja aiheuttaa onnettomuuksia. Kytke voimanotto irti, jos kulmat ylittävät valmistajan suosittelemat rajat.

Mitä tehdä, jos lukitustappi ei kiinnity?

Tarkista, ettei tappi ole vaurioitunut tai tukossa. Puhdista ja rasvaa voimanoton ura. Paina tappia lujasti samalla kun liu'utat haarukkaa. Varmista, että tappi palaa alkuperäiseen asentoonsa. Jos ongelma jatkuu, tarkista urien kuluminen.

KÄYTTÖOHJE WIE-PTO-141 Wiesenfield

Älä käytä konetta ilman vetoakselia, traktoria ja työvälineen suojuksia. Vetoakselin suojusten tulee pyöriä vapaasti vetoakselilla.

Pidä käyttäjät ja sivulliset poissa kaikista liikkuvista osista.

KOSKETUS PYÖRIVÄN VETOAKSELIN KANSSA VOI AIHEUTTAA VAKAVAN LOUKKAAN TAI KUOLEMAN

Kaikki pyörivät osat on suojattava

FI

Voimansiirtolinja on kiinnitettävä tukevasti molemmista pälstä.

Suojusten tulee kääntyä vapaasti voimansiirrolla

Sammuta traktorin moottori ja irrota avain ennen kuin lähestyt työlaitetta tai teet mitään huoltoa

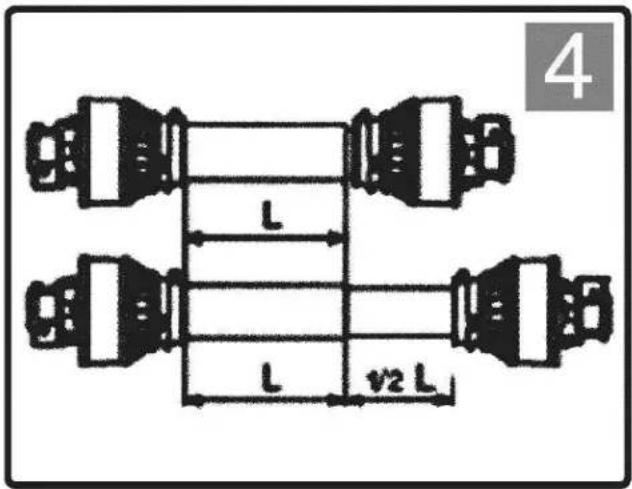

Tarkista käyttöakselin minimi- ja enimmäistyöpituudet.

Teleskooppiputkien tulee olla päällekkäin vähintään 1/3 pituudestaan käytön aikana.

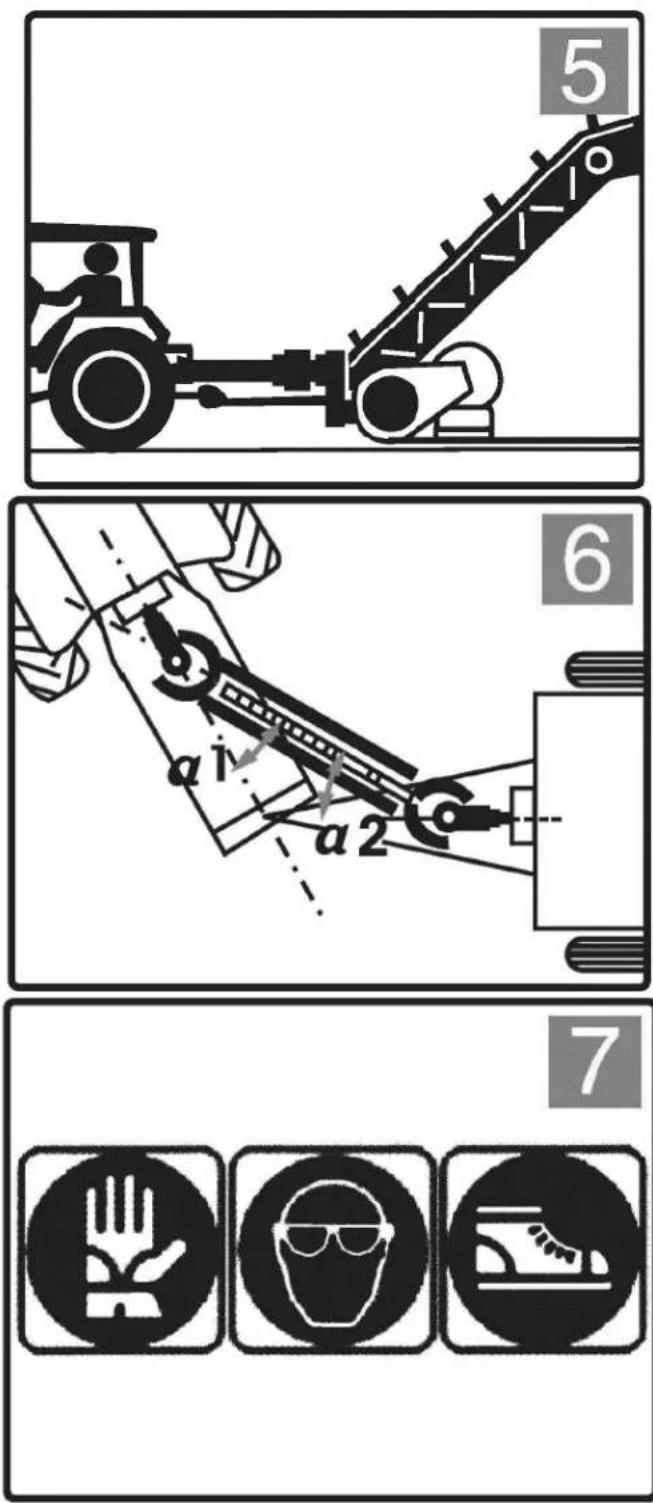

Traktori on kiinnitettävä työkoneeseen ja sijoitettava siten, että nivelten kulmat ovat mahdollisimman pienet ja tasaiset.

Kytke voimanotto pois päältä, jos kulmat ovat liian suuria tai eivät ole identtisiä

ENNEN KUIN YRITÄT KORJAUSTOIMENPITEITÄ, KÄYTÄ AINA SOPIVAJA, KUTEN SUOJALASIA, TURVAJALKINEITA JA KÄSINEITÄ. ÄLÄ KÄYTÄ LÖYSTÄ TAI PUSSIVAATTEITA nivelakselin ympärillä.

FI

Varmista ennen käyttöä, että voimansiirto on kunnolla kiinni traktorissa ja työkoneessa.

Puhdista ja rasvaa traktorin voimanotto ja työkoneen akseli ennen voimansiirron asentamista.

FI

Työnnä tappia ja liu'uta haarukka voimanoton akselille niin, että tappi kiinnittyy voimanoton uraan. Varmista, että tappi palaa alkuperäiseen asentoonsa akseliin kiinnittämisen jälkeen.

Liu'uta kaulus avoimeen asentoon. Liu'uta haarukka uritetun akselin päälle. Vapauta kaulus ja säädä, kunnes haarukka on kunnolla kiinni akselissa.

FI

Liu'uta haarukka voimanoton päälle ja aseta pultti paikalleen.

Liu'uta haarukka voimanoton päälle ja aseta pultti paikalleen.

FI

Valitse pultin pituus siten, että ulkonema on mahdollisimman pieni.

Toistuva voitelu on tarpeen. Rasvaa voimansiirtoakselin osat

Käytettyjen tuntien määrän jälkeen Kuten piirustuksessa näkyy

FI

1. Irrota sisäputki ulkopuolelta.
2. Paina ruuvimeisseliä soljen välillä ja irrota sitten ulkoputki muovikorkista.

1. Irrota nailonlaakeri ikeen urasta.
2. Toista yllä mainitut vaiheet toiselle puolelle.

1. Aseta sisäputki ikeneen sen sisään muovinen kansi.
2. Kohdista laakeri kahden reiän kanssa muovikorkki ja paina sitä.

VETOAKSELIN LYHENTÄMINEN (Emme suosittele muutoksia tuotteisiimme.)

1. Poista suoja.

2. Lyhennä sisä- ja ulkokäyttöputket tarvittava pituus. Lyhennä käyttöputkia yksi kerrallaan leikkaamalla sama pituus sekä sisä- että ulkoputkia.

1. Puhdista käyttöputken reunat viilalla ja puhdista kaikki viilat putkista.

FI

1. Lyhennä muovisuojaputkia yksi kerrallaan leikkaamalla sama pituus, josta leikattiin sisäkäyttöiset putket.

1. Rasvaa sisäinen käyttöputki ja asenna suojus takaisin vetoakseliin.

Tarkista vetoakselin pituus koneen minimi- ja maksimiasennossa. Käyttöputkien tulee olla päällekkäin 1/3 pituudestaan työolosuhteissa; Suojaputket eivät saa koskaan erottua käytön aikana.

Tämä laite estää inertiakuormien siirtymisen työkoneesta traktoriin voimanoton hidastuksen tai pysäytyksen aikana.

Pysy kaukana työkoneesta, kunnes kaikki osat ovat pysähtyneet. Voitele 50 käyttötunnin välein ja varastoinnin jälkeen.

SA-RACHET-TYYPPI

Tämä laite katkaisee tehonsiirron, kun vääntömomentti ylittää asetuksen.

Kytke voimanotto heti pois päältä, kun kuulet räikkäääniä.

Voitele 50 käyttötunnin välein ja varastoinnin jälkeen.

SB-SHEAR BOLT

Tämä laite katkaisee voimansiirron leikkaamalla pulttia, kun vääntömomentti ylittää asetuksen.

Vaihda leikattu pultti samaan halkaisijaan, pituuteen ja laatuun kuin alkuperäinen.

Voitele SB rasvanippalla vähintään kerran kaudessa ja käytön jälkeen.

Rajoittaa vääntömomentin siirron asetusarvoon. Älä muuta jousen puristusta, koska se muuttaa laitteen asetuksia. Vääntömomenttiasetusta säädetään lisäämällä tai laskemalla jousien korkeutta. Vääntömomentin lisääminen/vähentäminen säätö kiristä/löysää kahdeksan mutteria 1/4 kierrosta ja tarkista olkea toiminta. Toista toimenpide tarvittaessa. Vältä pulttien liiallista kiristämistä, traktori tai voimansiirto voi vaurioitua.

NL

Parameter beschrijving	Parameter waarde
Productnaam	Aftakas
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Lengte [cm]	160 / 235	127 / 194	101 / 141
Gewicht [kg]	20.76	12.38	10.38
Productnaam	Aftakas
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Lengte [mm]	89 / 114	74 / 95	61 / 72
Gewicht [kg]	8.02	5.72	13.52
