WIE-PTO-141 - Žemės ūkio mechaninė dalis Wiesenfield - Nemokama naudojimo instrukcija

Produkto tipas	Galios atėmimo velenas (PTO)
Prekės ženklas	Wiesenfield
Modelis	WIE-PTO-141
Ilgis (sutrauktas/išskleistas)	101 cm / 141 cm
Svoris	10,38 kg
Vamzdžių medžiaga	Plienas
Apsauga	Plastikiniai gaubtai
Kardano tipas	Teleskopinis
Pagrindinė funkcija	Galios perdavimas iš traktoriaus į žemės ūkio įrankį
Saugos įtaisai	Trinties sukimo momento ribotuvas, atpjovimo varžto sankaba
Tepimas	Kas 50 naudojimo valandų, visos judančios dalys
Priežiūra	Reguliarus valymas, griovelių ir kardanų tepimas
Tvirtinimas	Kaištis arba apykaklė pagal veleną
Veikimo kampas	Vienodi ir minimalūs kampai tarp traktoriaus ir įrankio
Minimalus persidengimas	1/3 vamzdžio ilgio
Suderinamumas	Su standartiniais grioveliniais velenais
Galima sutrumpinti	Taip, nupjaunant vamzdžius ir apsaugas
Naudojimo sritis	Žemės ūkis, sodininkystė

Dažnai užduodami klausimai - WIE-PTO-141 Wiesenfield

Kaip teisingai sumontuoti WIE-PTO-141 galios atėmimo veleną?

Įsitikinkite, kad traktorius išjungtas ir raktas išimtas. Nuvalykite ir sutepkite griovelius. Nuspauskite kaištį ir užstumkite šakutę ant traktoriaus galios atėmimo veleno, kol kaištis užsifiksuos griovelyje. Kitame gale pastumkite apykaklę į atvirą padėtį, įstatykite jungą ant įrankio griovelinio veleno, tada atleiskite apykaklę. Patikrinkite, ar abu galai tvirtai pritvirtinti.

Kokia yra tepimo procedūra ir kaip dažnai?

Tepkite visas judančias dalis (kardanus, griovelius) kas 50 naudojimo valandų ir po saugojimo. Naudokite tinkamus tepalus. Išardykite vamzdžius, nuimkite nailoninius guolius, sutepkite plyšius, tada sumontuokite atgal. Tikslius taškus žiūrėkite instrukcijos schemoje.

Ar galiu sutrumpinti savo galios atėmimo veleną?

Taip, galima sutrumpinti pavaros vamzdžius ir plastikines apsaugas. Išmatuokite reikiamą ilgį, atsižvelgiant į ne mažesnį kaip 1/3 persidengimą. Nupjaukite vamzdžius pjūklu, nušlifuokite kraštus ir nupjaukite apsaugas iki tokio paties ilgio. Prieš sumontuodami sutepkite vidinį vamzdį. Dėmesio: nekeiskite kardanų.

Ką daryti, jei velenas nesisuka laisvai arba kelia triukšmą?

Patikrinkite, ar apsaugos sukasi laisvai ir nėra užstrigusios. Įsitikinkite, kad kampai tarp traktoriaus ir įrankio yra minimalūs ir vienodi. Jei triukšmas sklinda iš sukimo momento ribotuvo, nedelsiant išjunkite galios atėmimą. Priežastis gali būti nepakankamas tepimas arba blogas išlygiavimas.

Kaip sužinoti, ar veleno ilgis yra teisingas?

Velenas turi galėti laisvai susitraukti ir išsiplėsti tarp mašinos minimalios ir maksimalios padėčių. Darbo padėtyje vamzdžiai turi persidengti ne mažiau kaip 1/3 savo ilgio. Apsaugos niekada neturi atsiskirti. Prieš kiekvieną naudojimą patikrinkite ilgius.

Ką reiškia sukimo momento ribotuvo kleketavimo garsas?

Kleketavimo garsas rodo, kad trinties sukimo momento ribotuvas viršijo nustatymą ir slysta. Nedelsiant išjunkite galios atėmimą, kad nepažeistumėte įrankio ar traktoriaus. Patikrinkite sukimo momento nustatymą ir sutepkite įtaisą. Jei problema išlieka, kreipkitės į specialistą.

Kaip pakeisti atpjovimo varžtą?

Išjunkite traktorių ir užgesinkite variklį. Pakeiskite nutrūkusį varžtą tokiu pačiu skersmens, ilgio ir klasės varžtu. Naudokite tinkamus įrankius. Sutepkite įtaisą riebokšliu bent kartą per sezoną.

Kokių saugos priemonių turėčiau imtis?

Nedėvėkite laisvų drabužių, nusiimkite papuošalus ir susiriškite ilgus plaukus. Naudokite apsaugines priemones: akinius, pirštines, apsauginius batus. Įsitikinkite, kad visos apsaugos yra vietoje ir laisvai sukasi. Laikykite operatorius ir stebėtojus atstumu. Prieš bet kokį įsikišimą visada išjunkite variklį ir išimkite raktą.

Ar galiu naudoti veleną esant dideliems kampams?

Ne, kampai tarp jungčių turi būti minimalūs ir vienodi. Per dideli arba nelygūs kampai gali pažeisti veleną ir sukelti nelaimingus atsitikimus. Išjunkite galios atėmimą, jei kampai viršija gamintojo rekomenduojamas ribas.

Ką daryti, jei fiksavimo kaištis neužsifiksuoja?

Patikrinkite, ar kaištis nėra pažeistas ar užsikimšęs. Nuvalykite ir sutepkite galios atėmimo griovelį. Tvirtai paspauskite kaištį, tuo pat metu stumdami šakutę. Įsitikinkite, kad kaištis grįžta į pradinę padėtį. Jei problema išlieka, patikrinkite griovelių susidėvėjimą.

NAUDOJIMO INSTRUKCIJA WIE-PTO-141 Wiesenfield

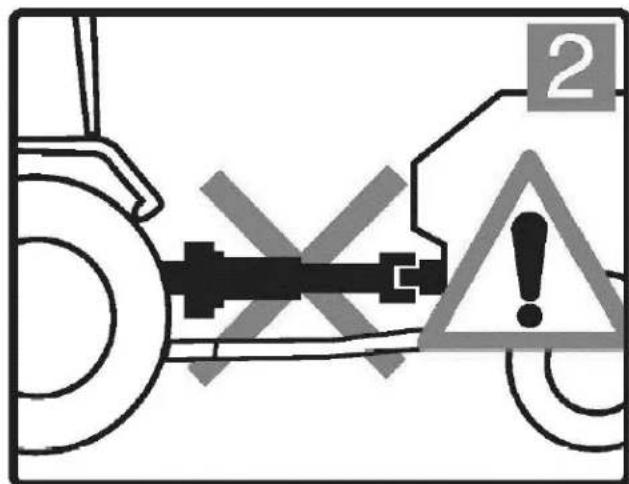

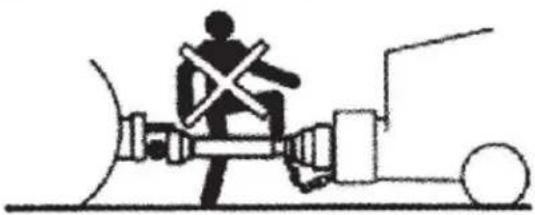

Neeksploatuokite mašinos, jei nejdėtas kardaninis velenas, traktorius ir padargo skydai. Kardaninio veleno skydai turi laisvai suktis ant kardaninio veleno.

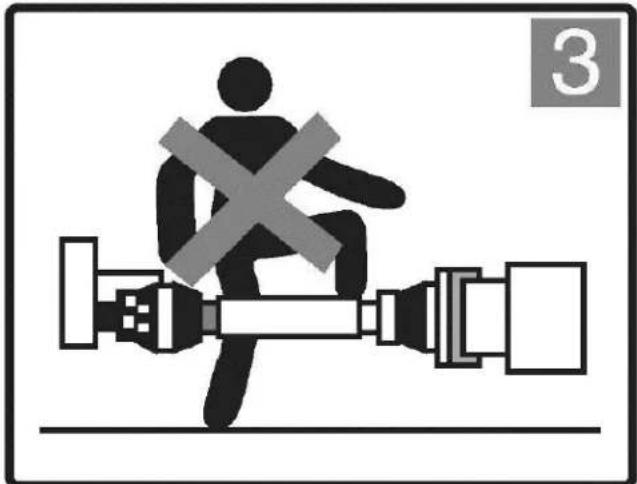

Laikykite operatorius ir pašalinius asmenis atokiai nuo judančių dalių.

SUSISIEKTI SU SUSIKUMU VARANTANČIU VELENU GALI SUKELTI SUNKUS SUŽALOJIMUS ARBA MIRTJ

Visos besisukančios dalys turi būti ekranuotos

LT

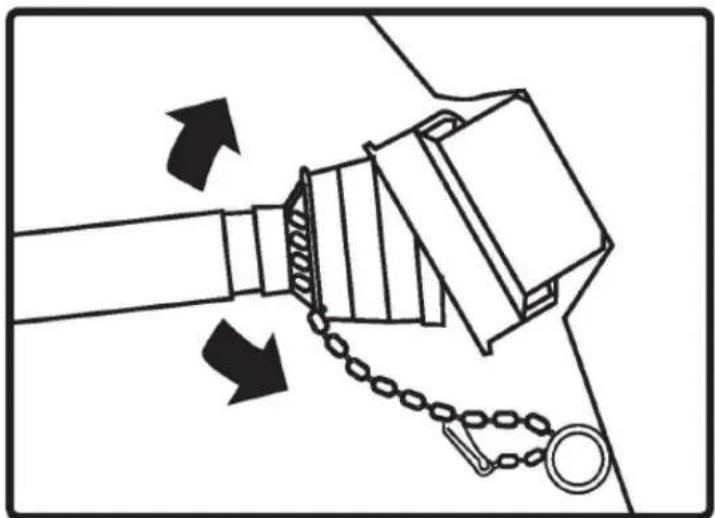

Pavaros grandinė turi būti tvirtai pritvirtinta iš abiejų galų.

Apsaugai turi laisvai suktis ant pavaros

Prieš priartėdami prie padargo arba atlikdami bet kokią techninę priežiūrą, išjunkite traktoriaus variklj ir ištraukite raktelį

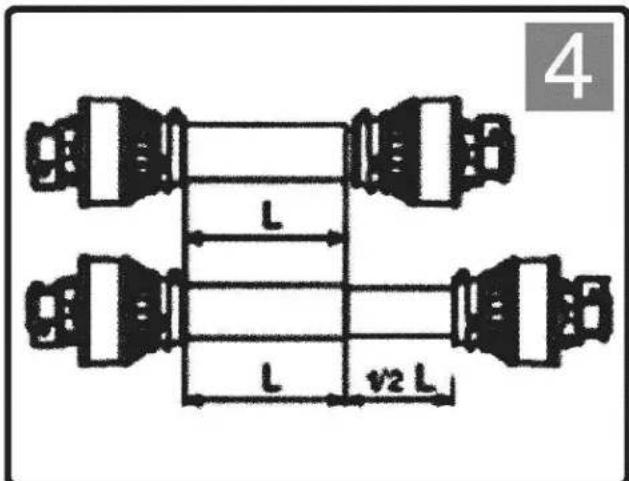

Patvirtinkite mažiausią ir didžiausią pavaros veleno darbinį ilgį.

Teleskopiniai vamzdžiai naudojimo metu turi persidengti bent 1/3 jų ilgio.

LT

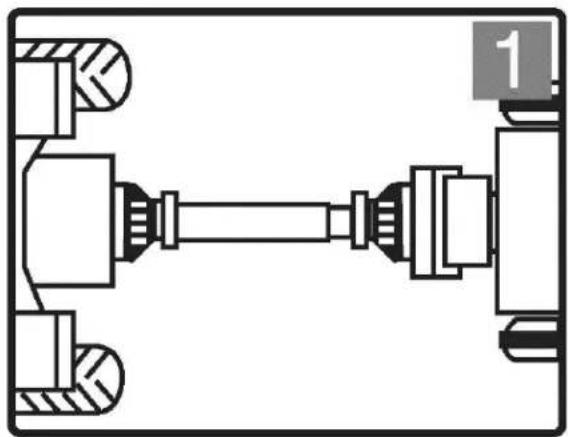

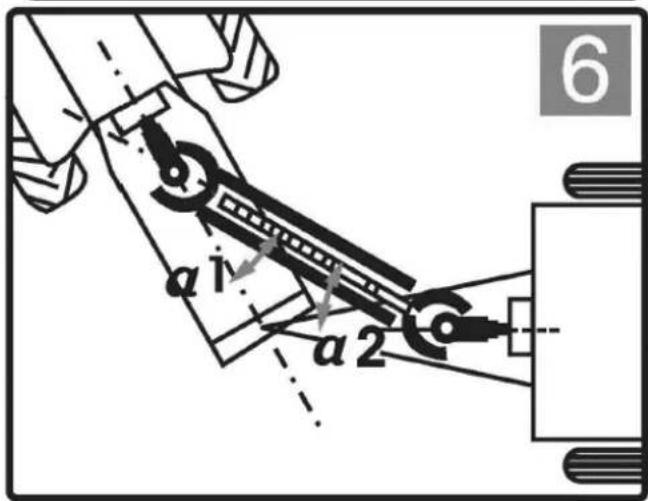

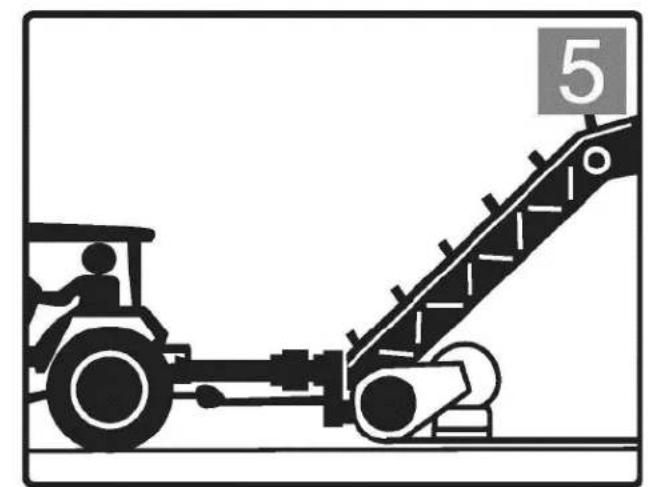

Traktorius turi būti prikabintas prie padargo ir pastatytas taip, kad jungčių kampai būtų minimalūs ir vienodi.

Išjunkite GTV, jei kampai yra per dideli arba netapatūs

PRIEŠ BANDYMA TAISYTI, VISADA NAUDOKITE ATITINKAMUS AKINIUS, APSAUGINIUS BALYUS IR PIRŠTINES. NE DĚVĚKITE LAISVŲ AR BAIGŲ DRABUŽIŲ APLINK GTV VELENA.

LT

Prieš pradėdami dirbti, įsitikinkite, kad transmisija yra patikimai pritvirtinta prie traktoriaus ir padargo.

Prieš montuodami pavaros mechanizmą, išvalykite ir sutepkite traktoriaus kardaninį veleną ir padargo veleną.

LT

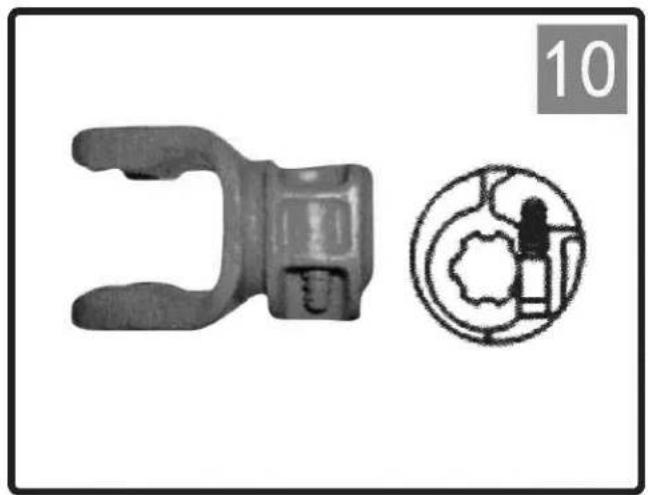

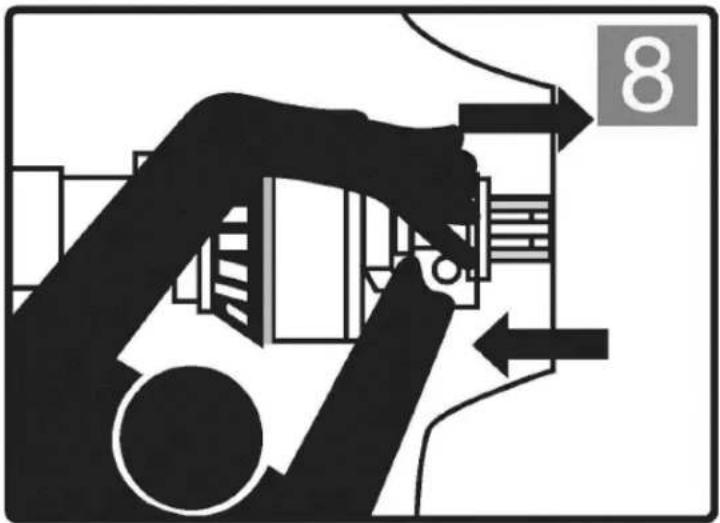

Pastumkite kaištį ir užstumkite jungą ant kardaninio veleno taip, kad kaištis užsifiksuotų su kardaninio veleno grioveliu.

Isitikinkite, kad kaištis grjžta j pradinę padėtį po pritvirtinimo prie veleno.

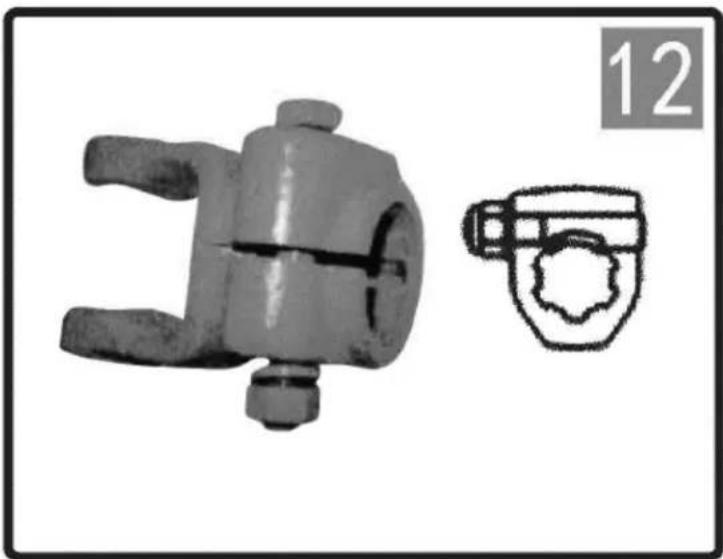

Pastumkite apykaklę i atvirą padėtį. Užmaukite jungą ant spygliuoto veleno. Atleiskite apykaklę ir reguliuokite, kol jungas tinkamai pritvirtins prie veleno.

LT

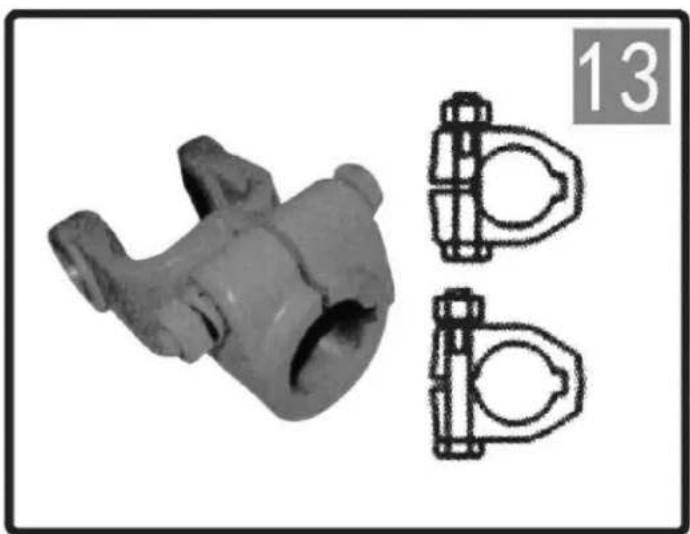

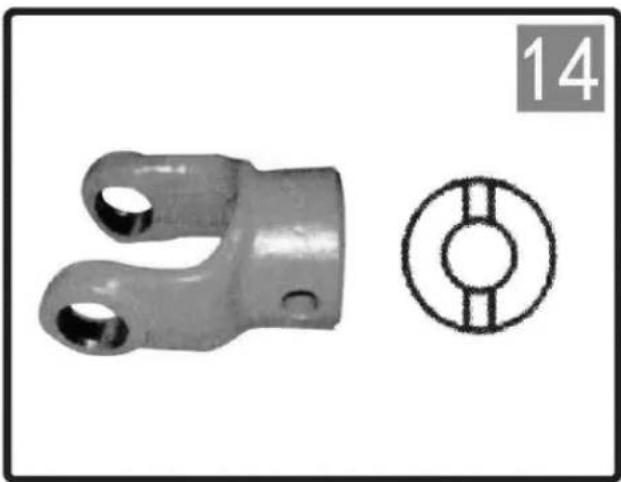

Uždėkite jungą ant GTV ir jkiškite varžtą.

Uždėkite jungą ant GTV ir jkiškite varžtą.

LT

Varžto ilgj pasirinkite taip, kad būtų kuo mažiau išsikišimo.

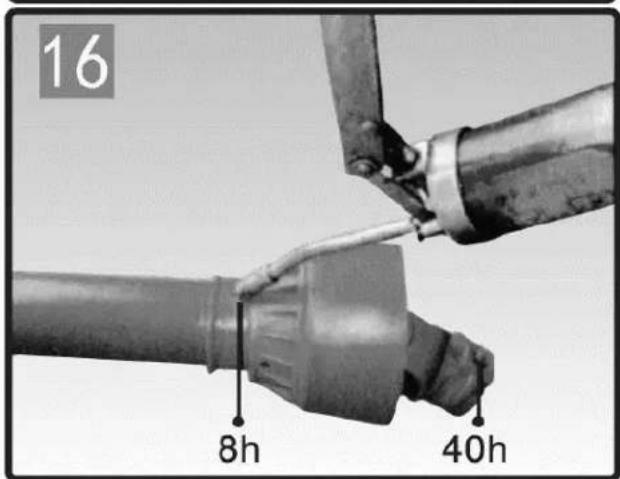

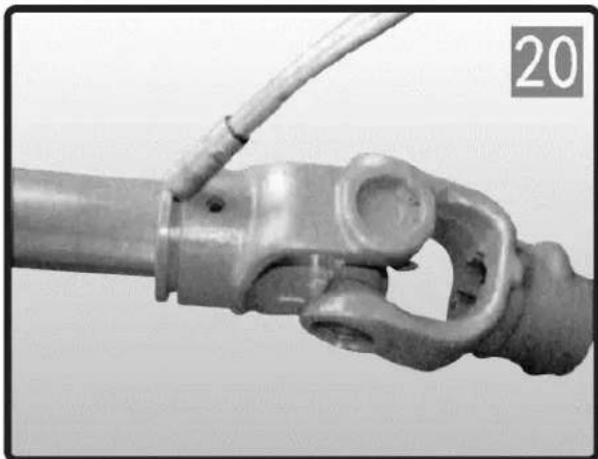

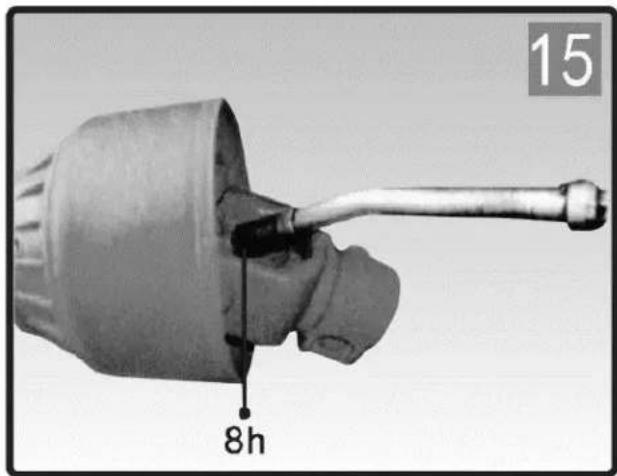

Reikia dažnai tepti, sutepkite pavaros veleno dalis

Po sunaudotų valandų skaičiaus Kaip parodyta brėžinyje

LT

1. Išardykite vidinį vamzdelį nuo išorinio.

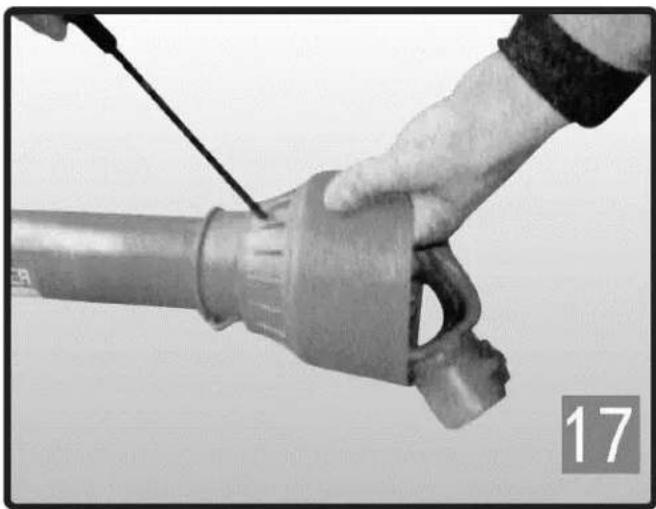

2. Paimkite atsuktuvą, kad nuspaustumėte sagtį nuo vienos iki kitos, tada išimkite išorinį vamzdelį nuo plastikinio dangtelio.

1. Išimkite nailoninį guolį iš jungo angos.

2. Pakartokite aukščiau nurodytus veiksmus kitai pusei.

LT

1. Sutepkite jungo angą.
2. lkiškite nailonini guoli j jungo anga.

LT

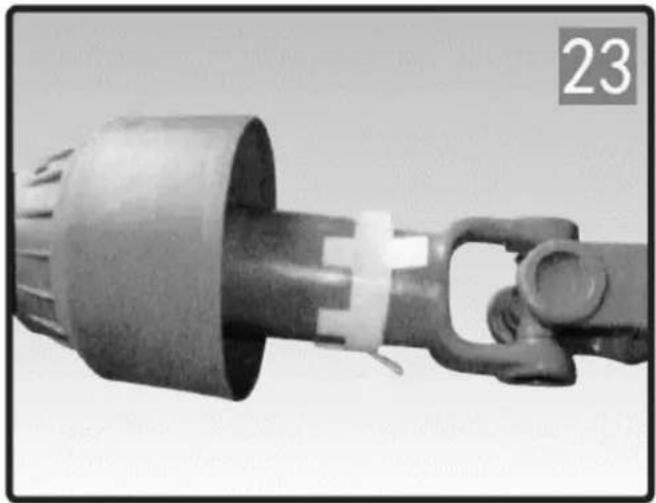

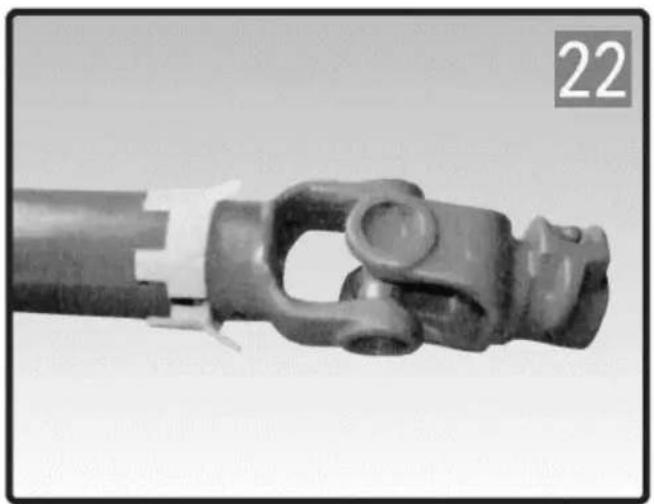

1. Ikiškite vidinj vamzdelj su jungtu j jj plastikinis dangtelis.

2. Sulygiuokite guolj su dviem angomis ant plastikinj dangtelj ir paspauskite jj.

PAVARANTIO VELENO SUTRUMPINIMAS (Mes nerekomenduojame keisti savo gaminių.)

1. Nuimkite ekranavimą.

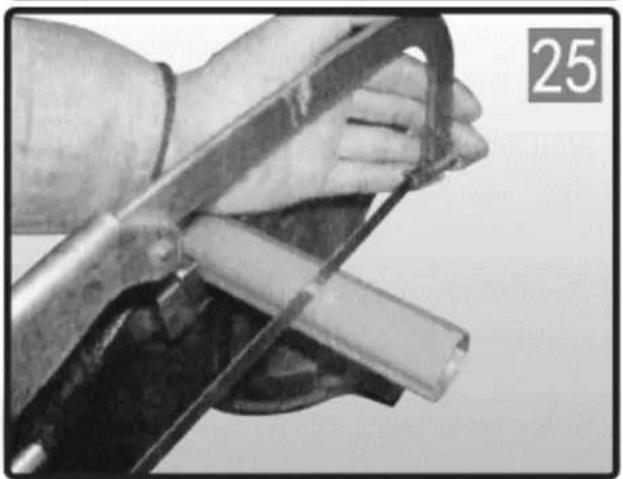

2. Sutrumpinkite vidinj ir išorinj pavaros vamzdelius iki reikiamo ilgio. Sutrumpinkite pavaros vamzdelius po vieną nupjaunant tokio pat ilgio iš tiek vidiniai, tiek išoriniai vamzdžiai.

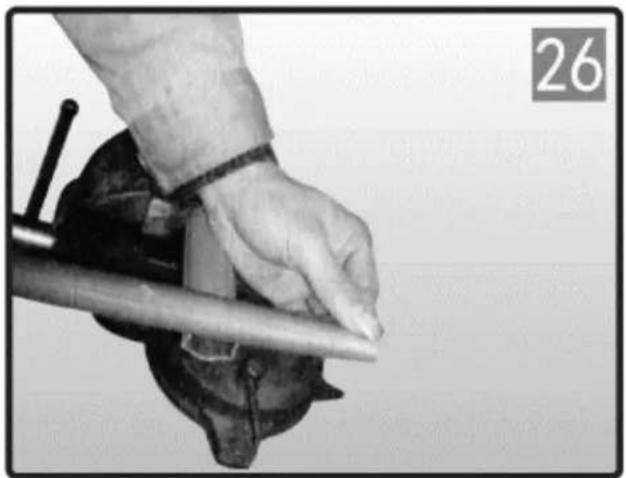

1. Pavaros vamzdžio kraštus nuvalykite dilde ir nuo vamzdelių nuvalykite visas drožles.

LT

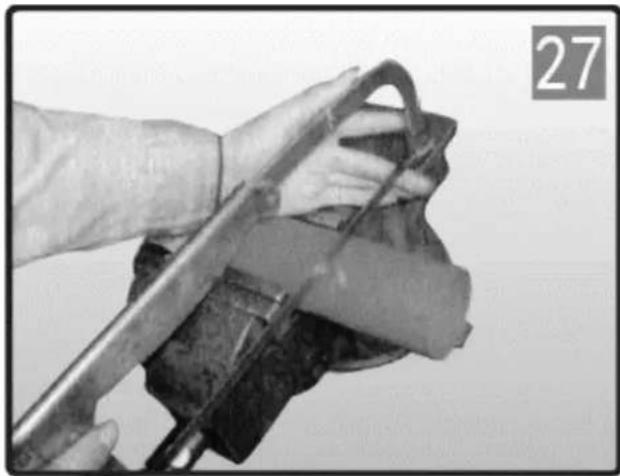

1. Sutrumpinkite plastikinius ekrano vamzdelius po vieną pjaunant tokio pat ilgio, iš kurio buvo nupjauta vidiniai pavaros vamzdžiai.

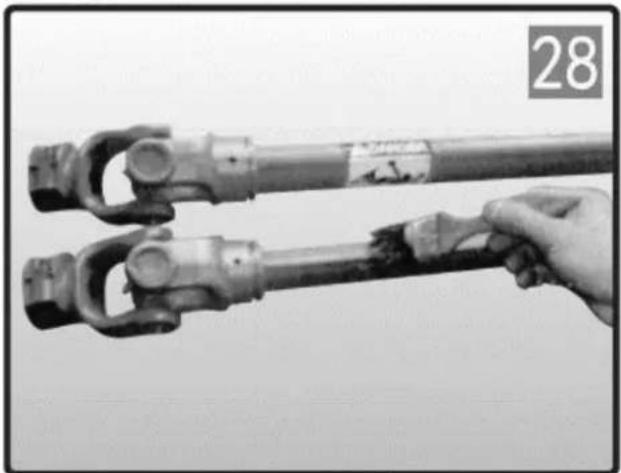

1. Sutepkite vidinj pavaros vamzdelj ir vėl sumontuokite ekranavimą ant pavaros veleno.

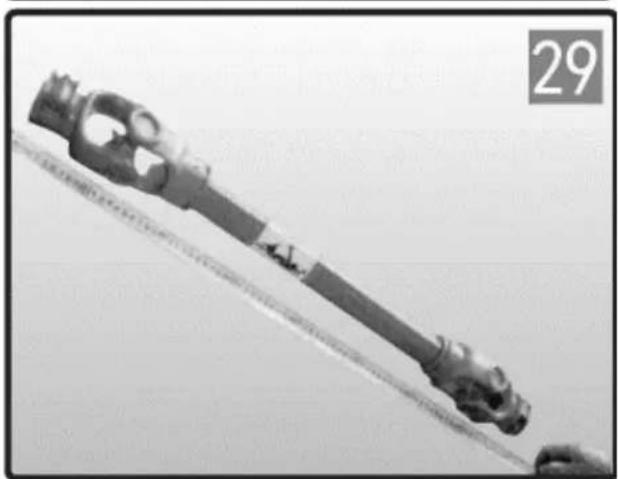

Patikrinkite kardaninio veleno ilgj minimalioje ir maksimalioje mašinos padétyse. Darbo sąlygomis pavaros vamzdžiai turi persidengti 1/3 jų ilgio; Naudojimo metu apsauginiai vamzdeliai niekada neturėtų atsiskirti.

LT

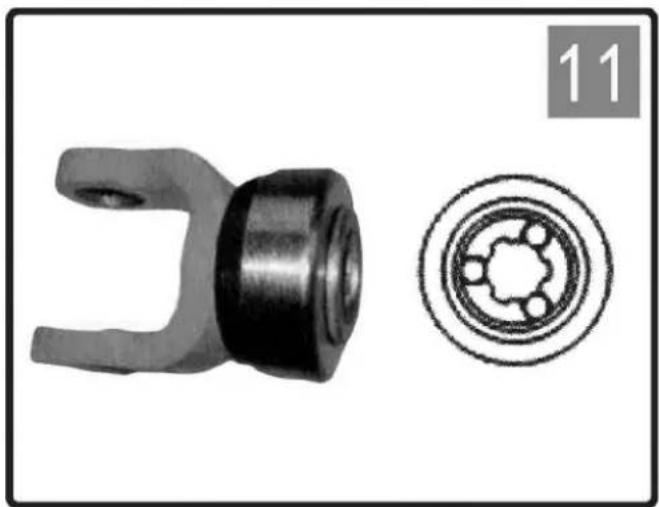

Šis įtaisas neleidžia inercinėms apkrovoms perduoti iš padargo į traktorių lėtėjant arba sustabdant GTV.

Laikykitės atokiau nuo padargo, kol visos dalys nustos judėti. Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

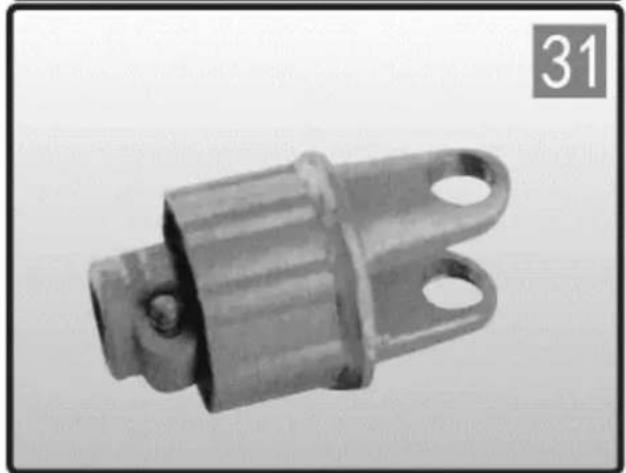

Šis prietaisas nutraukia galios perdavimą, kai sukimo momentas viršija nustatytą.

Nedelsdami išjunkite GTV, kai išgirsite trūkčiojanti garsą.

Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

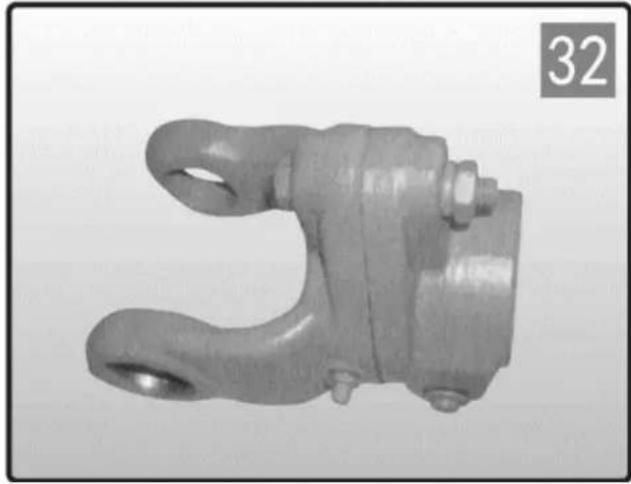

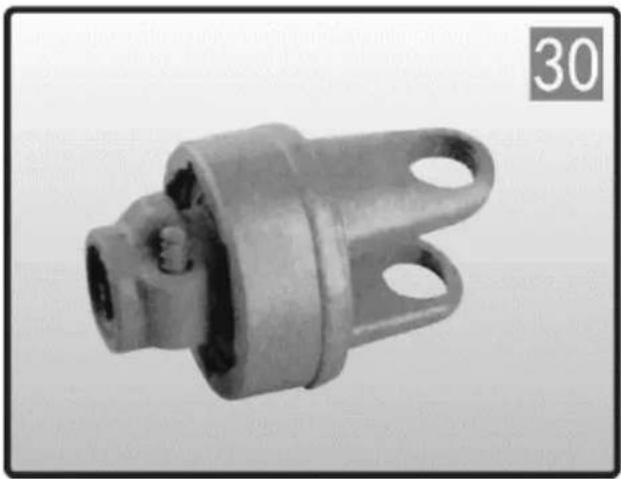

Šis prietaisas nutraukia galios perdavimą, kirpdamas varžtą, kai sukimo momentas viršija nustatytą.

Pakeiskite nukirptą varztą tokio paties skersmens, ilgio ir klasės kaip ir originalas.

Bent kartą per sezoną ir po tam tikro nenaudojimo laikotarpio SB sutepkite tepalo jungtimis.

LT

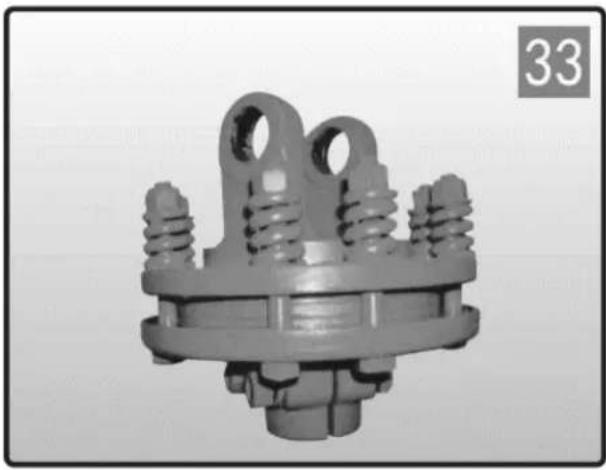

Apriboja sukimo momento perdavimą iki nustatytos vertės. Nekeiskite spyruoklės suspaudimo, nes tai pakeis įrenginio nustatymą.

Sukimo momento nustatymas reguliuojamas didinant arba mažinant spyruoklių aukštį.

Norėdami padidinti/sumažinti sukimo momentą

nustatymą priveržkite / atlaisvinkite aštuonias veržles 1/4 apsisukimo ir patikrinkite, ar veikia tinkamai. Jei reikia, pakartokite procedūrą.

Venkite per daug priveržti padargo varžtu, gali būti pažeistas traktorius arba pavara.

RO

Parametru descriere	Parametru valoare
Numele produsului	Arbore de antrenare
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Lungime [cm]	160 / 235	127 / 194	101 / 141
Greutate [kg]	20.76	12.38	10.38
Numele produsului	Arbore de antrenare
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Lungime [mm]	89 / 114	74 / 95	61 / 72
Greutate [kg]	8.02	5.72	13.52
