Produkto tipas	Žemės ūkio galios išėmimo velenas (PTO)
Prekės ženklas	Wiesenfield
Modelis	WIE-PTO-194
Teleskopinė ilgis	127 cm (sutrauktas) / 194 cm (ištrauktas)
Svoris	12,38 kg
Medžiaga	Plienas su plastikine apsauga
Maitinimas	Traktoriaus galios išėmimas (540 aps./min. standartas)
Pagrindinės funkcijos	Mechaninis galios perdavimas, apsauga sukimo momento ribotuvu (trinties, šlyties varžtas arba spragtukas)
Minimalus vamzdžių persiklojimas	1/3 viso ilgio naudojimo metu
Tepimas	Kas 50 naudojimo valandų arba po laikymo
Saugumas	Privalomos apsaugos, minimalus jungties kampas, variklio išjungimas prieš techninę priežiūrą
Priežiūra ir valymas	Valymas ir tepimas prieš montavimą, tvirtinimo detalių patikrinimas
Atsarginės dalys	Šlyties varžtai, nailoniniai guoliai, plastikiniai gaubtai, apsaugos
Galimybė sutrumpinti	Taip, pavaros vamzdžiai ir apsaugos pjaustomi vienodo ilgio
Bendra informacija	Galimi modeliai kelių ilgių (72 cm iki 235 cm)

Dažnai užduodami klausimai - WIE-PTO-194 Wiesenfield

Kaip teisingai sumontuoti galios išėjimo veleną?

Įsitikinkite, kad traktorius ir įrankis yra prikabinti ir išlyginti. Išvalykite ir suteplėkite griovelius. Stumkite kaištį ir stumkite šakutę ant galios išėjimo veleno, kol ji užsifiksuos griovelyje. Patikrinkite, ar kaištis grįžta į padėtį. Velenams su apykakle, stumkite apykaklę į atvirą padėtį, įkiškite jungą, tada atleiskite apykaklę, kad ji užsifiksuotų.

Kokių saugumo priemonių reikia imtis?

Niekada nenaudokite, jei nėra sumontuotos veleno, traktoriaus ir įrankio apsaugos. Išjunkite variklį ir išimkite raktą prieš bet kokią techninę priežiūrą. Laikykite žmones atokiai nuo judančių dalių. Remonto metu dėvėkite apsauginius akinius, avalynę ir pirštines.

Kaip sutrumpinti transmisijos veleną?

Išardykite vidinį ir išorinį vamzdžius. Nuimkite apsaugas. Nupjaukite vidinį ir išorinį pavaros vamzdžius iki norimo vienodo ilgio. Nulyginkite kraštus dilde. Nupjaukite plastikines apsaugas iki tokio pat ilgio. Suteplėkite vidinį vamzdį ir surinkite visą komplektą. Patikrinkite, ar persiklojimas yra bent 1/3.

Kaip dažnai turėčiau tepti veleną?

Tepkite kas 50 naudojimo valandų ir po laikymo periodo. Naudokite tinkamus tepalus ant judančių dalių, nailoninių guolių ir griovelių. Reguliarus tepimas prailgina tarnavimo laiką ir apsaugo nuo priešlaikinio nusidėvėjimo.

Ką daryti, jei girdimas spragėjimas?

Spragėjimo garsas rodo, kad trinties arba spragtuko sukimo momento ribotuvas viršijo savo nustatytą sukimo momentą. Nedelsdami išjunkite galios išėmimą. Patikrinkite per didelio sukimo momento priežastį (įrankio užstrigimą) ir pašalinkite ją. Po intervencijos suteplėkite ribotuvą.

Kaip pakeisti šlyties varžtą?

Išjunkite galios išėmimą ir išimkite sulūžusį varžtą. Pakeiskite jį varžtu, kurio skersmuo, ilgis ir stiprumo klasė atitinka originalų. Niekada nenaudokite aukštesnės kokybės varžto, nes tai gali sugadinti traktorių ar įrankį. Po pakeitimo suteplėkite mechanizmą.

Koks yra minimalus vamzdžių persiklojimo ilgis?

Teleskopiniai vamzdžiai turi persikloti bent 1/3 jų ilgio naudojimo metu. Tai užtikrina standumą ir apsaugo nuo atsiskyrimo. Patikrinkite persiklojimą minimalioje ir maksimalioje įrankio padėtyse.

Ar galiu naudoti veleną esant per dideliems kampams?

Ne. Jungčių kampai turi būti minimalūs ir vienodi. Jei kampai per dideli arba nevienodi, išjunkite galios išėmimą. Per dideli kampai sukelia greitą nusidėvėjimą, vibraciją ir gali pažeisti transmisiją.

Kaip išvalyti veleną prieš montavimą?

Švaria šluoste nuvalykite traktoriaus galios išėmimą ir įrankio veleną. Pašalinkite senus tepalus, dulkes ar nešvarumus. Prieš montuodami veleną, užtepkite naują tepalo sluoksnį ant griovelių. Tai palengvina montavimą ir sumažina nusidėvėjimą.

Kur galiu rasti atsarginių dalių?

Atsarginės dalys, tokios kaip šlyties varžtai, nailoniniai guoliai, plastikiniai gaubtai ir apsaugos, yra prieinamos Wiesenfield įgaliotuose platintojuose arba internete. Visada naudokite originalias dalis, kad užtikrintumėte saugumą ir suderinamumą.

NAUDOJIMO INSTRUKCIJA WIE-PTO-194 Wiesenfield

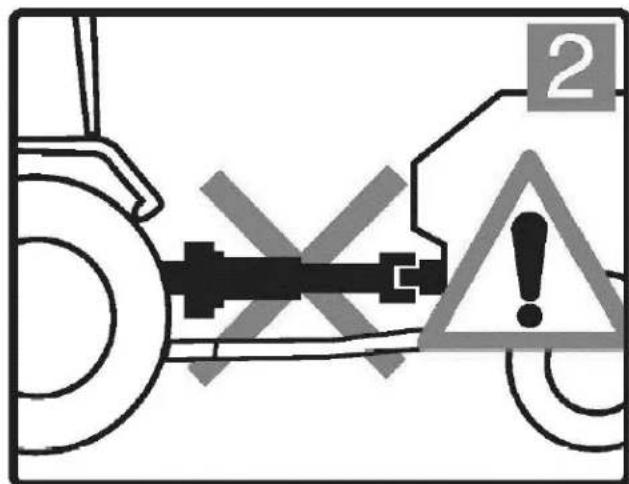

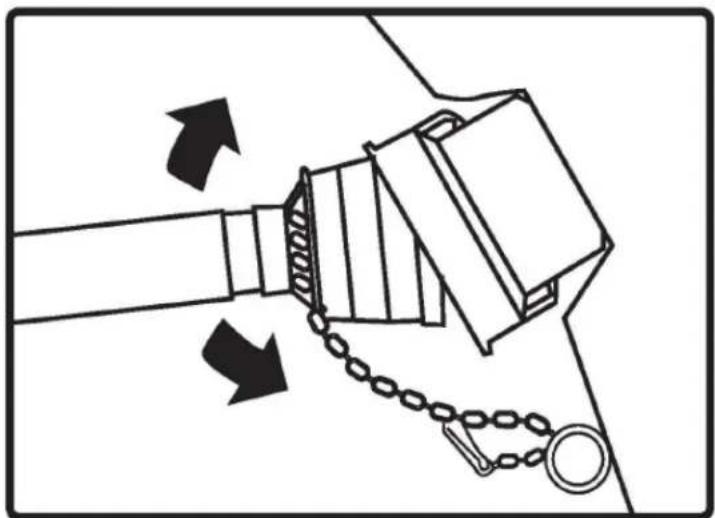

Neeksploatuokite mašinos, jei nejdėtas kardaninis velenas, traktorius ir padargo skydai. Kardaninio veleno skydai turi laisvai suktis ant kardaninio veleno.

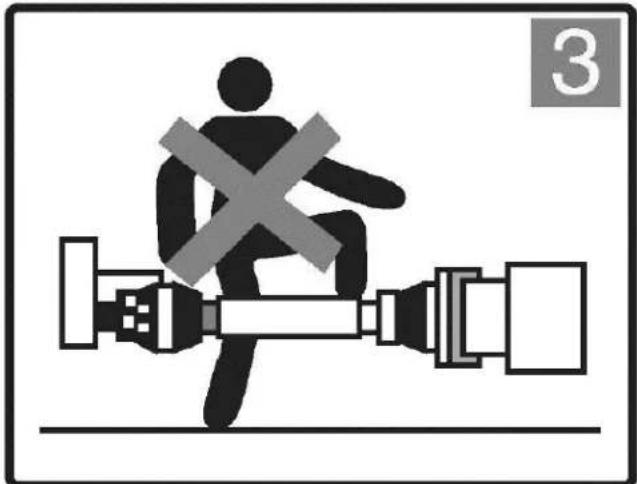

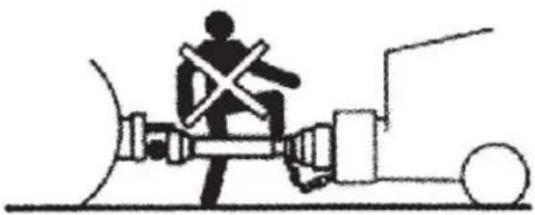

Laikykite operatorius ir pašalinius asmenis atokiai nuo judančių dalių.

SUSISIEKTI SU SUSIKUMU VARANTANČIU VELENU GALI SUKELTI SUNKUS SUŽALOJIMUS ARBA MIRTJ

Visos besisukančios dalys turi būti ekranuotos

LT

Pavaros grandinė turi būti tvirtai pritvirtinta iš abiejų galų.

Apsaugai turi laisvai suktis ant pavaros

Prieš priartėdami prie padargo arba atlikdami bet kokią techninę priežiūrą, išjunkite traktoriaus variklj ir ištraukite raktelį

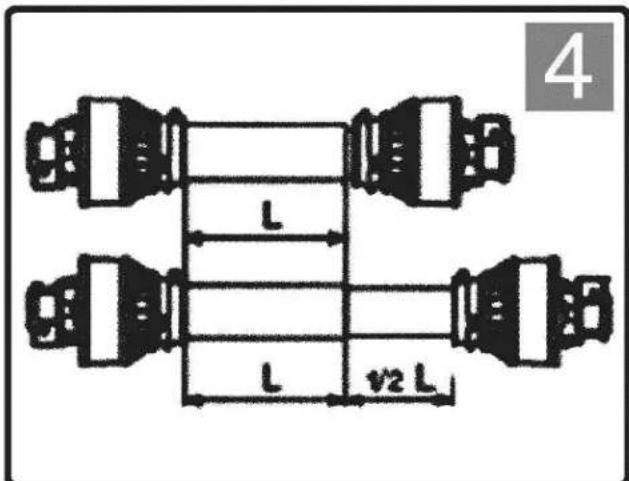

Patvirtinkite mažiausią ir didžiausią pavaros veleno darbinį ilgį.

Teleskopiniai vamzdžiai naudojimo metu turi persidengti bent 1/3 jų ilgio.

LT

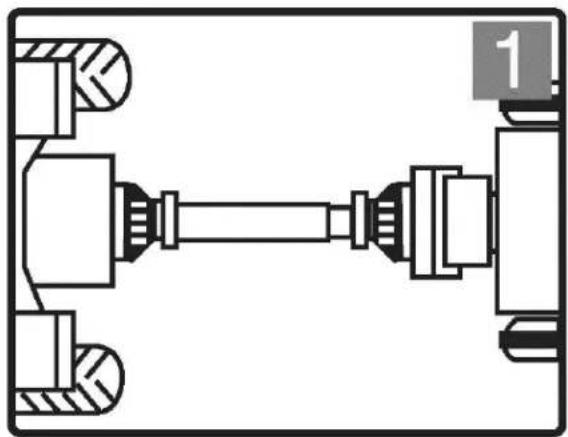

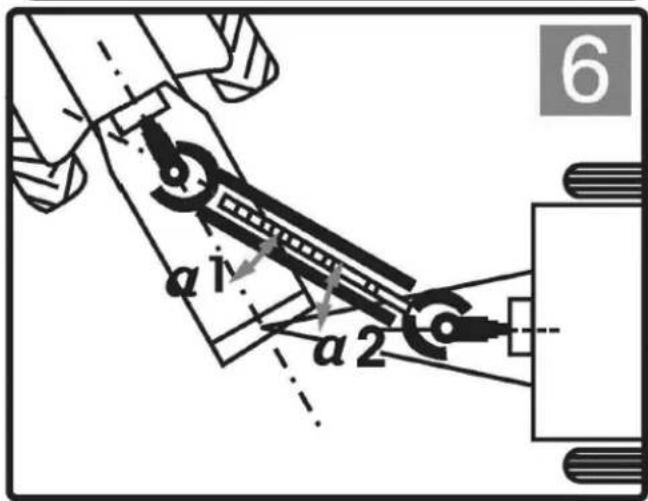

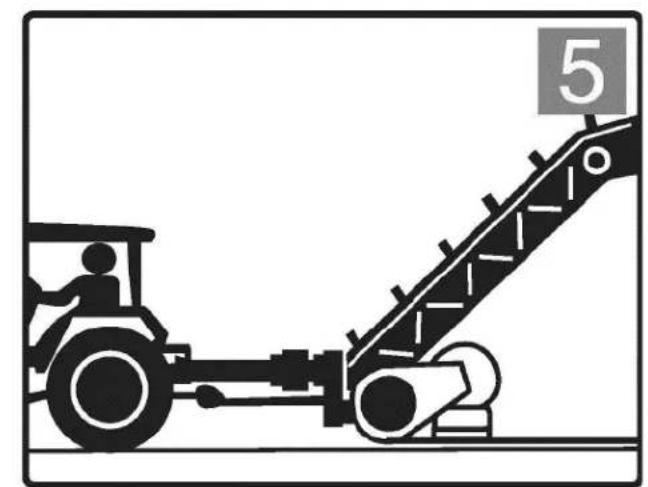

Traktorius turi būti prikabintas prie padargo ir pastatytas taip, kad jungčių kampai būtų minimalūs ir vienodi.

Išjunkite GTV, jei kampai yra per dideli arba netapatūs

PRIEŠ BANDYMA TAISYTI, VISADA NAUDOKITE ATITINKAMUS AKINIUS, APSAUGINIUS BALYUS IR PIRŠTINES. NE DĚVĚKITE LAISVŲ AR BAIGŲ DRABUŽIŲ APLINK GTV VELENA.

LT

Prieš pradėdami dirbti, įsitikinkite, kad transmisija yra patikimai pritvirtinta prie traktoriaus ir padargo.

Prieš montuodami pavaros mechanizmą, išvalykite ir sutepkite traktoriaus kardaninį veleną ir padargo veleną.

LT

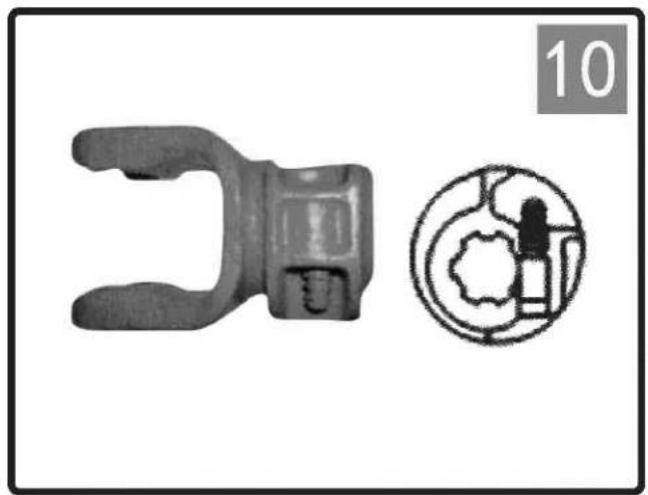

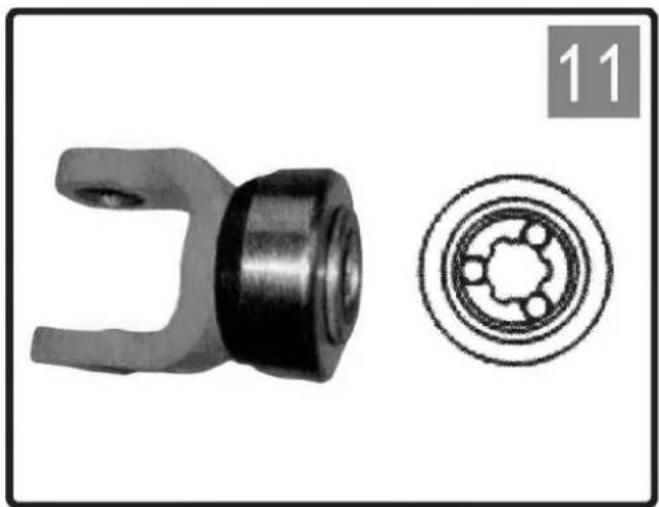

Pastumkite kaištį ir užstumkite jungą ant kardaninio veleno taip, kad kaištis užsifiksuotų su kardaninio veleno grioveliu.

Isitikinkite, kad kaištis grjžta i pradinę padėtį po pritvirtinimo prie veleno.

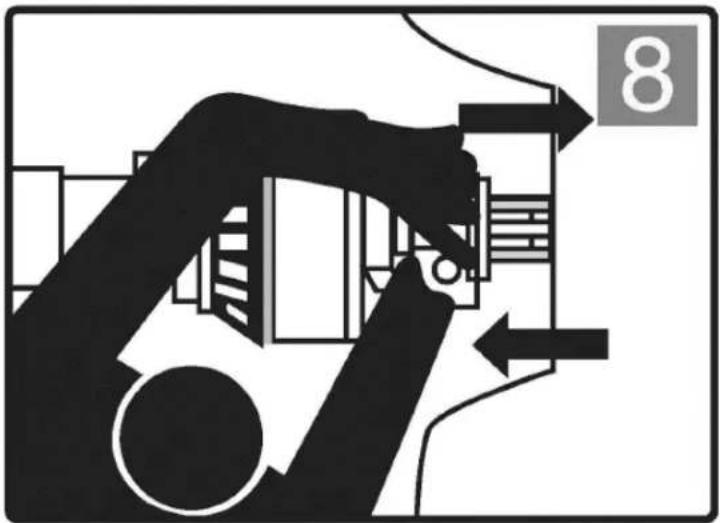

Pastumkite apykaklę i atvirą padėtį. Užmaukite jungą ant spygliuoto veleno. Atleiskite apykaklę ir reguliuokite, kol jungas tinkamai pritvirtins prie veleno.

LT

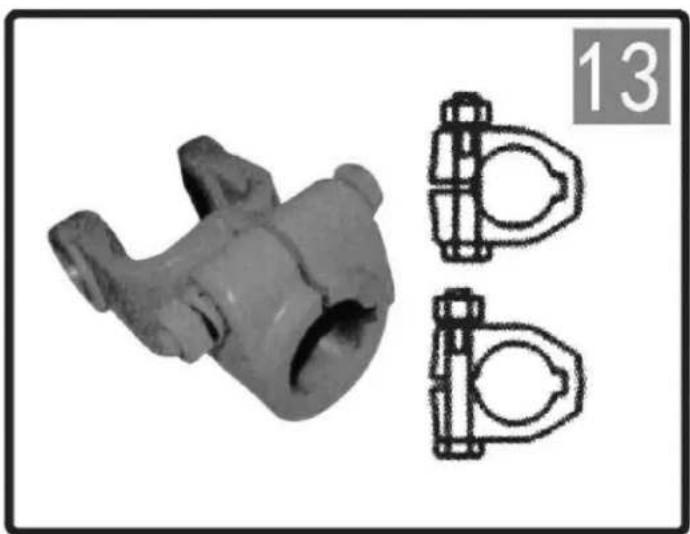

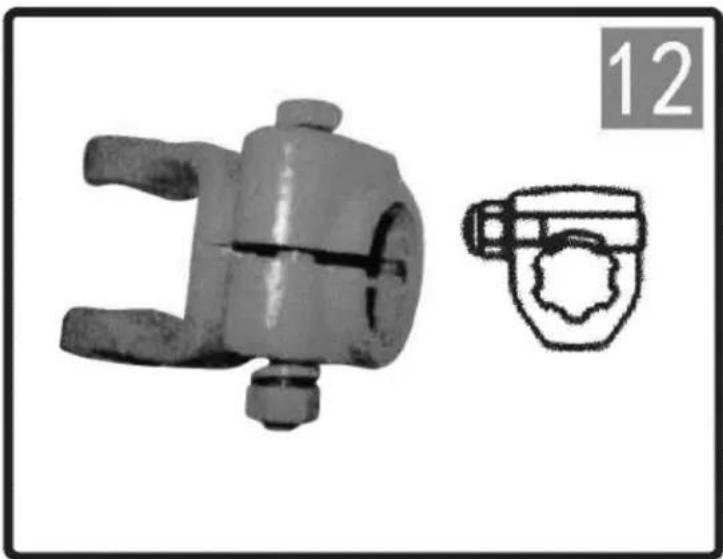

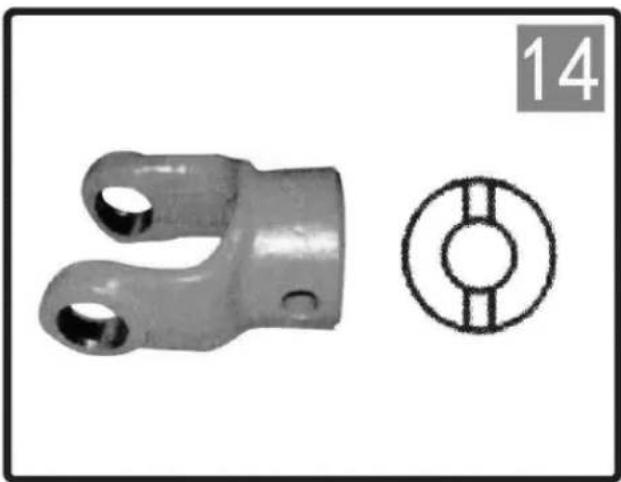

Uždėkite jungą ant GTV ir jkiškite varžtą.

Uždėkite jungą ant GTV ir jkiškite varžtą.

LT

Varžto ilgj pasirinkite taip, kad būtų kuo mažiau išsikišimo.

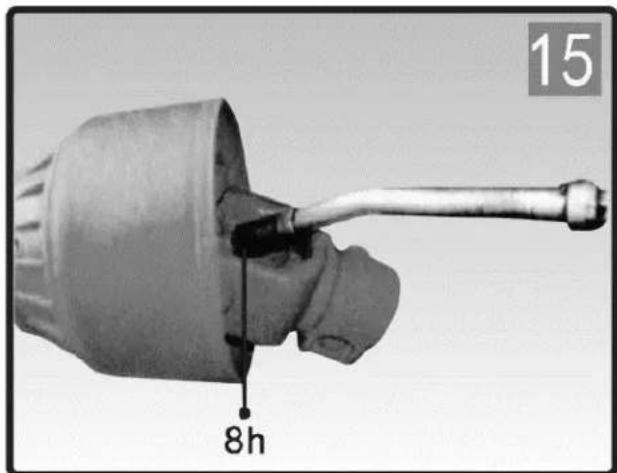

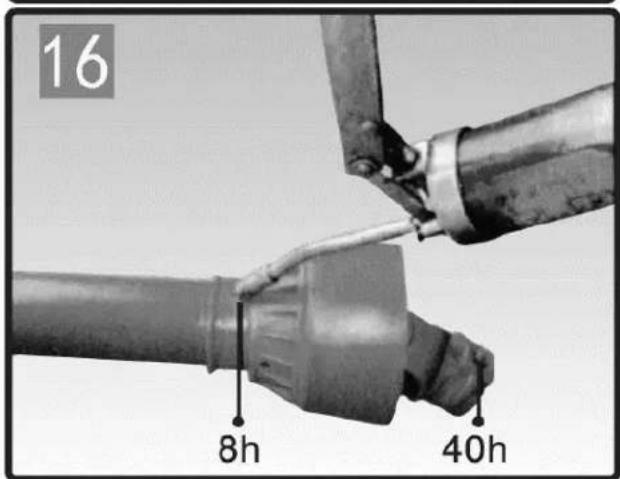

Reikia dažnai tepti, sutepkite pavaros veleno dalis

Po sunaudotų valandų skaičiaus Kaip parodyta brėžinyje

LT

1. Išardykite vidinį vamzdelį nuo išorinio.

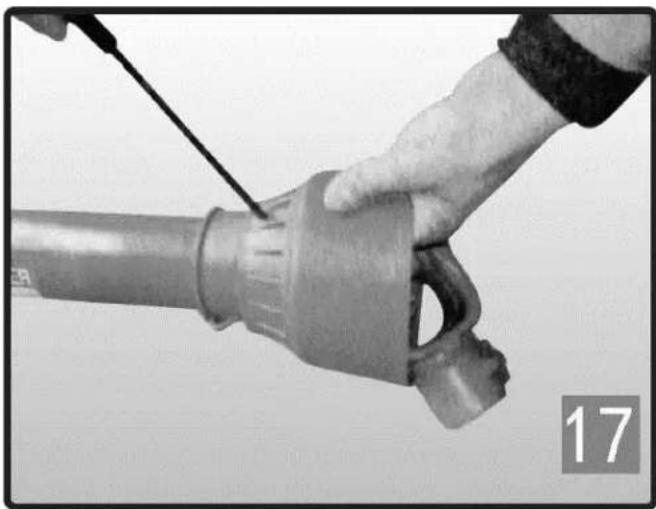

2. Paimkite atsuktuvą, kad nuspaustumėte sagtį nuo vienos iki kitos, tada išimkite išorinį vamzdelį nuo plastikinio dangtelio.

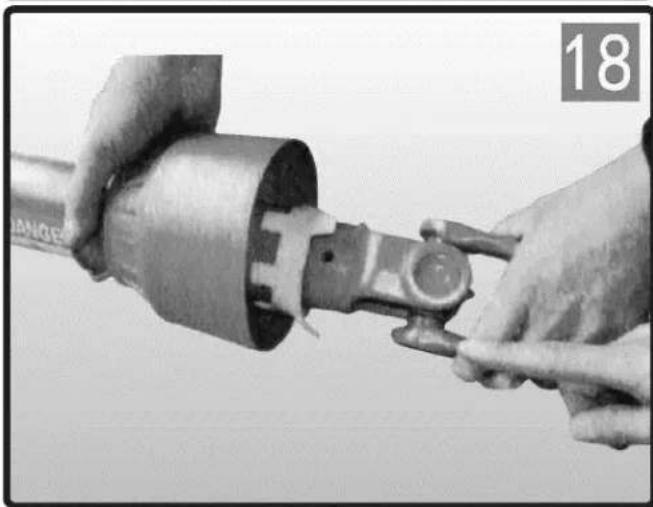

1. Išimkite nailoninį guolį iš jungo angos.

2. Pakartokite aukščiau nurodytus veiksmus kitai pusei.

LT

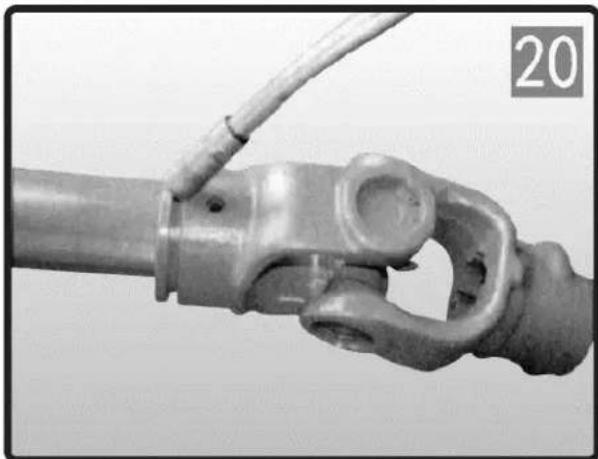

1. Sutepkite jungo angą.
2. lkiškite nailonini guoli j jungo anga.

LT

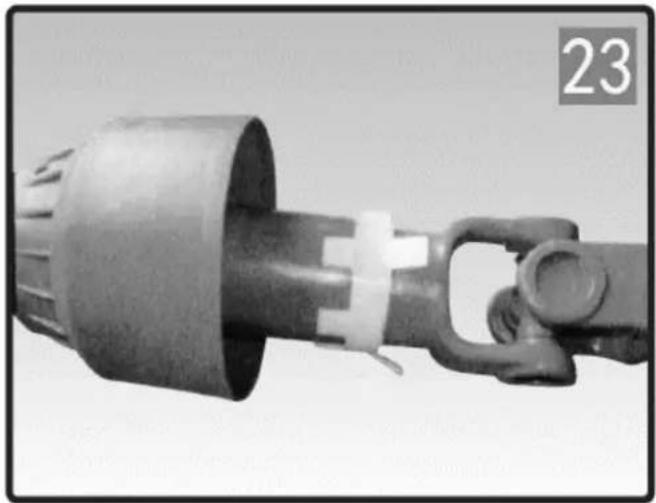

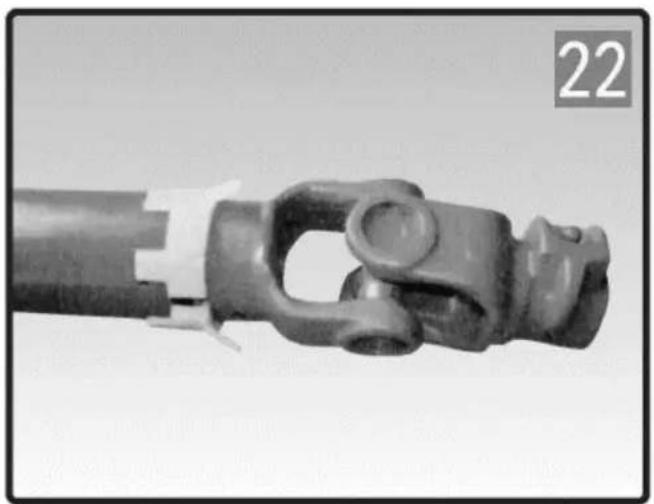

1. Ikiškite vidinj vamzdelj su jungtu j jj plastikinis dangtelis.

2. Sulygiuokite guolj su dviem angomis ant plastikinj dangtelj ir paspauskite jj.

PAVARANTIO VELENO SUTRUMPINIMAS (Mes nerekomenduojame keisti savo gaminių.)

1. Nuimkite ekranavimą.

2. Sutrumpinkite vidinj ir išorinj pavaros vamzdelius iki reikiamo ilgio. Sutrumpinkite pavaros vamzdelius po vieną nupjaunant tokio pat ilgio iš tiek vidiniai, tiek išoriniai vamzdžiai.

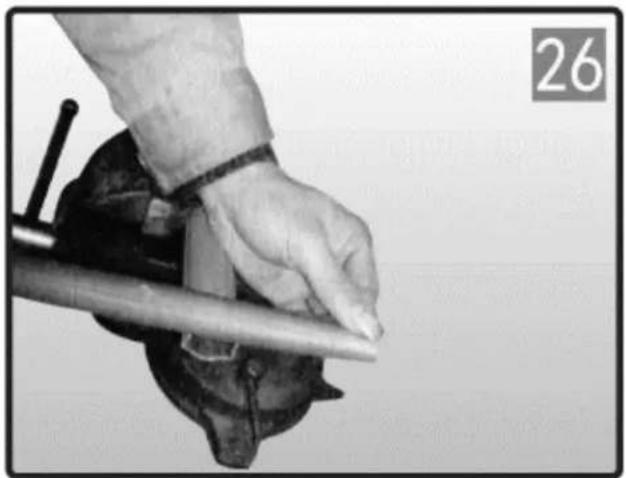

1. Pavaros vamzdžio kraštus nuvalykite dilde ir nuo vamzdelių nuvalykite visas drožles.

LT

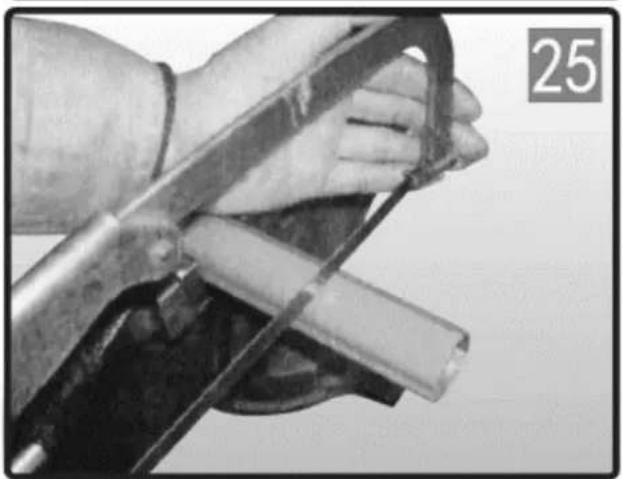

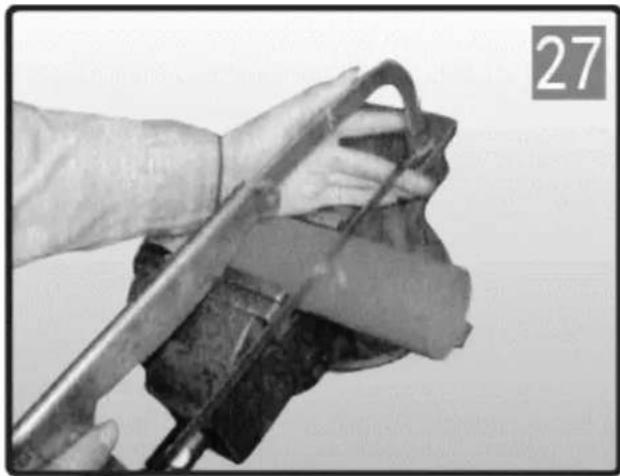

1. Sutrumpinkite plastikinius ekrano vamzdelius po vieną pjaunant tokio pat ilgio, iš kurio buvo nupjauta vidiniai pavaros vamzdžiai.

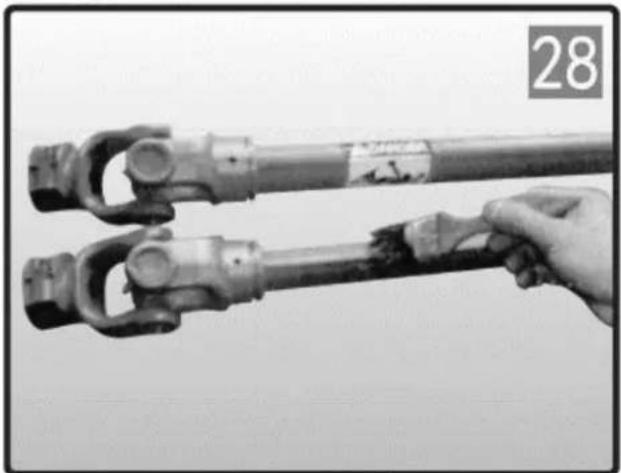

1. Sutepkite vidinj pavaros vamzdelj ir vėl sumontuokite ekranavimą ant pavaros veleno.

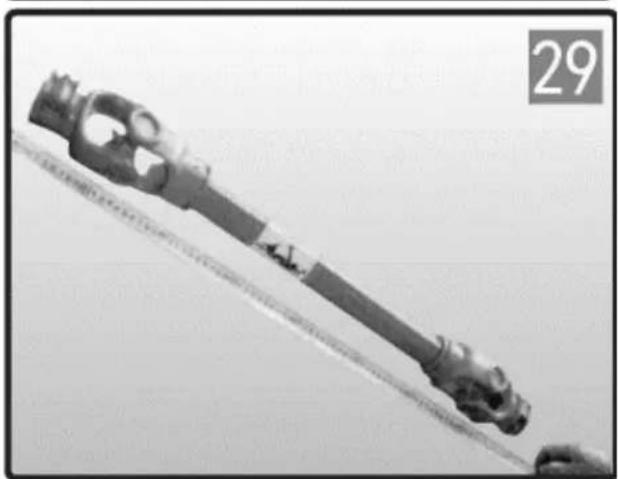

Patikrinkite kardaninio veleno ilgj minimalioje ir maksimalioje mašinos padétyse. Darbo sąlygomis pavaros vamzdžiai turi persidengti 1/3 jų ilgio; Naudojimo metu apsauginiai vamzdeliai niekada neturėtų atsiskirti.

LT

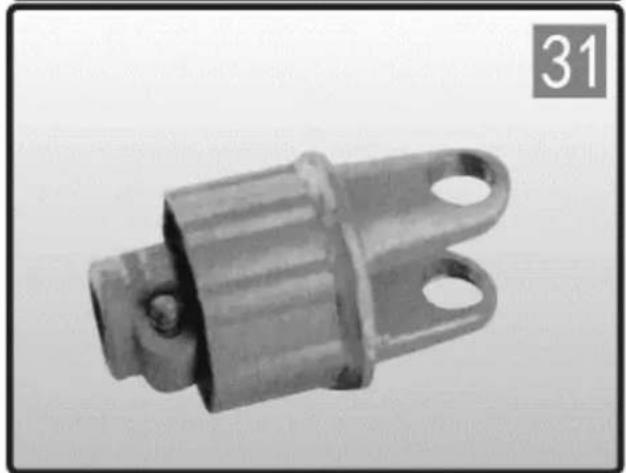

Šis įtaisas neleidžia inercinėms apkrovoms perduoti iš padargo į traktorių lėtėjant arba sustabdant GTV.

Laikykitės atokiau nuo padargo, kol visos dalys nustos judėti. Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

Šis prietaisas nutraukia galios perdavimą, kai sukimo momentas viršija nustatytą.

Nedelsdami išjunkite GTV, kai išgirsite trūkčiojanti garsą.

Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

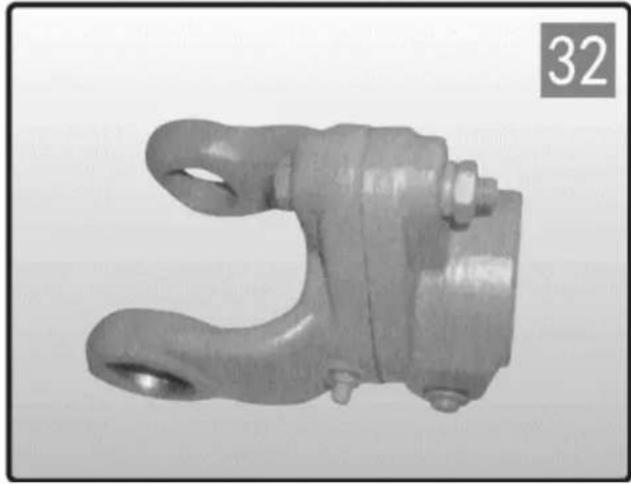

Šis prietaisas nutraukia galios perdavimą, kirpdamas varžtą, kai sukimo momentas viršija nustatytą.

Pakeiskite nukirptą varztą tokio paties skersmens, ilgio ir klasės kaip ir originalas.

Bent kartą per sezoną ir po tam tikro nenaudojimo laikotarpio SB sutepkite tepalo jungtimis.

LT

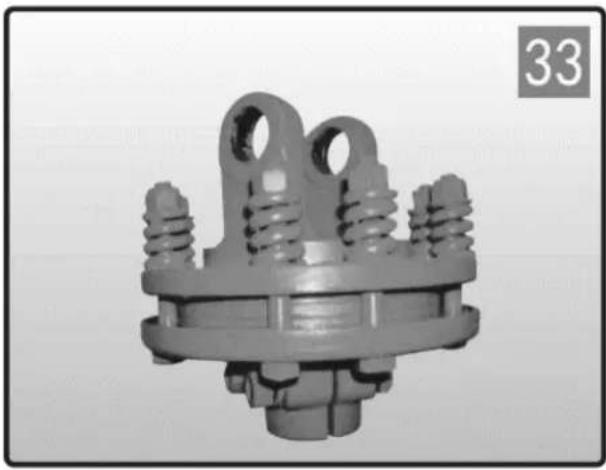

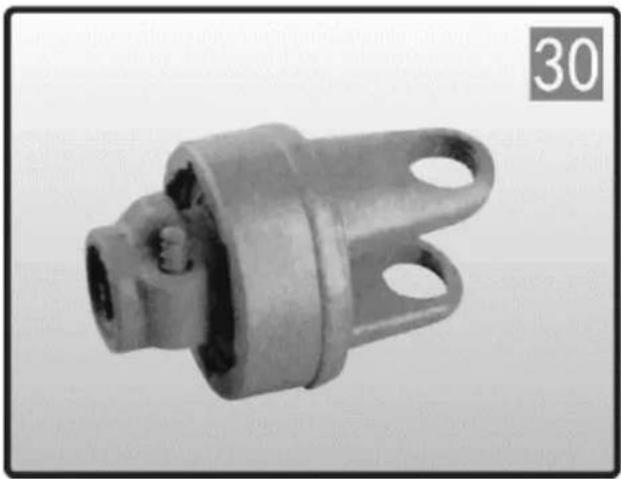

Apriboja sukimo momento perdavimą iki nustatytos vertės. Nekeiskite spyruoklės suspaudimo, nes tai pakeis įrenginio nustatymą.

Sukimo momento nustatymas reguliuojamas didinant arba mažinant spyruoklių aukštį.

Norėdami padidinti/sumažinti sukimo momentą

nustatymą priveržkite / atlaisvinkite aštuonias veržles 1/4 apsisukimo ir patikrinkite, ar veikia tinkamai. Jei reikia, pakartokite procedūrą.

Venkite per daug priveržti padargo varžtu, gali būti pažeistas traktorius arba pavara.

RO

Parametru descriere	Parametru valoare
Numele produsului	Arbore de antrenare
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Lungime [cm]	160 / 235	127 / 194	101 / 141
Greutate [kg]	20.76	12.38	10.38
Numele produsului	Arbore de antrenare
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Lungime [mm]	89 / 114	74 / 95	61 / 72
Greutate [kg]	8.02	5.72	13.52
