Vrsta izdelka	Kmetijski priključni gred (PTO)
Znamka	Wiesenfield
Model	WIE-PTO-194
Teleskopska dolžina	127 cm (zložen) / 194 cm (raztegnjen)
Teža	12,38 kg
Material	Jeklo s plastično zaščito
Pogon	Traktorski priključni gred (540 vrt/min standard)
Glavne funkcije	Prenos mehanske moči, zaščita s preobremenitveno sklopko (trenje, strižni vijak ali zaskočni mehanizem)
Minimalno prekrivanje cevi	1/3 celotne dolžine med uporabo
Mazanje	Vsakih 50 ur uporabe ali po skladiščenju
Varnost	Obvezne zaščite, minimalni kot zgiba, zaustavitev motorja pred vzdrževanjem
Vzdrževanje in čiščenje	Čiščenje in mazanje pred namestitvijo, preverjanje pritrditev
Nadomestni deli	Strižni vijaki, najlonski ležaji, plastični pokrovčki, zaščite
Možnost skrajšanja	Da, pogonske cevi in zaščite je treba rezati na enako dolžino
Splošne informacije	Modeli so na voljo v različnih dolžinah (od 72 cm do 235 cm)

Pogosto zastavljena vprašanja - WIE-PTO-194 Wiesenfield

Kako pravilno namestiti priključni gred?

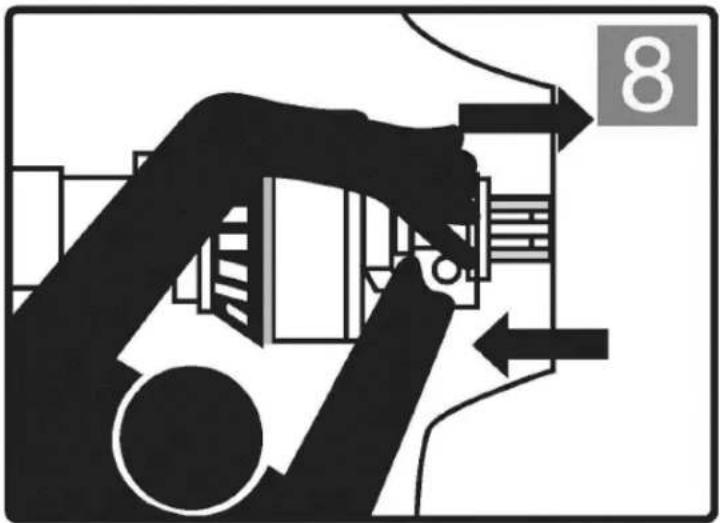

Prepričajte se, da sta traktor in orodje vpeta in poravnana. Očistite in namažite utore. Potisnite zatič in potisnite vilice na priključni gred, dokler ne zaskočijo v utor. Preverite, ali se zatič vrne v položaj. Za gredi z ovratnikom potisnite ovratnik v odprt položaj, vstavite jarem, nato spustite ovratnik, da ga pritrdite.

Katere varnostne ukrepe je treba upoštevati?

Nikoli ne uporabljajte brez nameščenih zaščit na gredi, traktorju in orodju. Ustavite motor in vzemite ključ pred vsakim vzdrževanjem. Osebe naj se oddaljijo od gibljivih delov. Med popravili nosite zaščitna očala, čevlje in rokavice.

Kako skrajšati pogonsko gred?

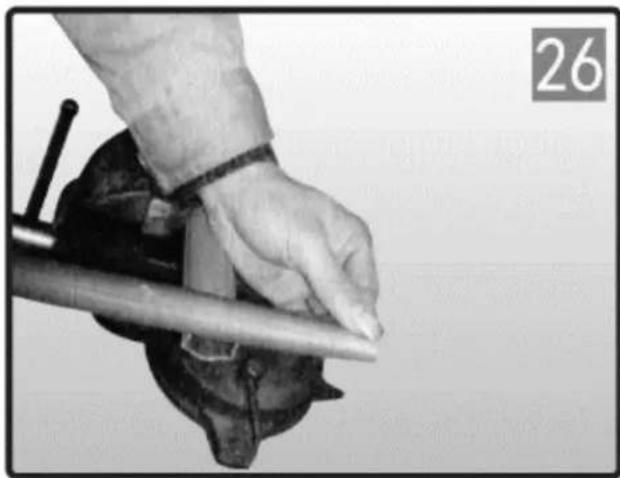

Razstavite notranjo in zunanjo cev. Odstranite zaščite. Notranjo in zunanjo pogonsko cev odrežite na želeno enako dolžino. Robove posnemite s pilo. Plastične zaščite odrežite na enako dolžino. Namažite notranjo cev in ponovno sestavite celoto. Preverite, ali je prekrivanje vsaj 1/3.

Kako pogosto naj mažem gred?

Mažite vsakih 50 ur uporabe in po obdobju skladiščenja. Uporabite primerno mast na gibljivih delih, najlonskih ležajih in utorih. Redno mazanje podaljša življenjsko dobo in preprečuje prezgodnjo obrabo.

Kaj storiti v primeru rožljanja?

Rožljanje pomeni, da je preobremenitvena sklopka (torna ali zaskočna) presegla nastavljeni navor. Takoj izključite priključni gred. Preverite vzrok preobremenitve (blokada orodja) in ga odpravite. Po posegu namažite sklopko.

Kako zamenjati strižni vijak?

Izključite priključni gred in odstranite zlomljeni vijak. Zamenjajte ga z vijakom enakega premera, dolžine in trdnosti kot original. Nikoli ne uporabite vijaka višje kakovosti, saj bi to lahko poškodovalo traktor ali orodje. Po zamenjavi namažite mehanizem.

Kakšna je minimalna dolžina prekrivanja cevi?

Teleskopske cevi se morajo med uporabo prekrivati vsaj 1/3 svoje dolžine. To zagotavlja togost in preprečuje ločitev. Preverite prekrivanje v minimalnem in maksimalnem položaju orodja.

Ali lahko uporabljam gred s prevelikimi koti?

Ne. Koti zgibov morajo biti minimalni in enaki. Če so koti preveliki ali neenaki, izključite priključni gred. Preveliki koti povzročajo hitro obrabo, vibracije in lahko poškodujejo prenos.

Kako očistiti gred pred namestitvijo?

Očistite priključni gred traktorja in gred orodja s čisto krpo. Odstranite vso staro mast, prah ali ostanke. Pred namestitvijo gredi nanesite novo plast masti na utore. To olajša namestitev in zmanjša obrabo.

Kje lahko najdem nadomestne dele?

Nadomestni deli, kot so strižni vijaki, najlonski ležaji, plastični pokrovčki in zaščite, so na voljo pri pooblaščenih prodajalcih Wiesenfield ali na spletu. Vedno uporabljajte originalne dele za zagotovitev varnosti in združljivosti.

NAVODILA ZA UPORABO WIE-PTO-194 Wiesenfield

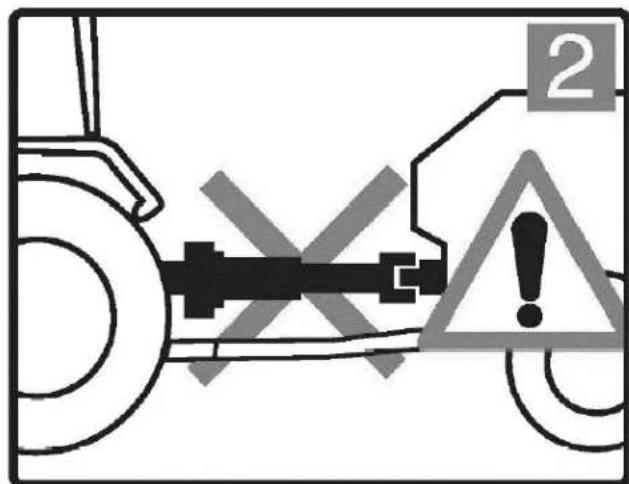

Ne uporabljajte stroja brez nameščenih ščitnikov pogonske gredi, traktorja in priključka. Ščitniki pogonske gredi se morajo prosto vrteti na pogonski gredi.

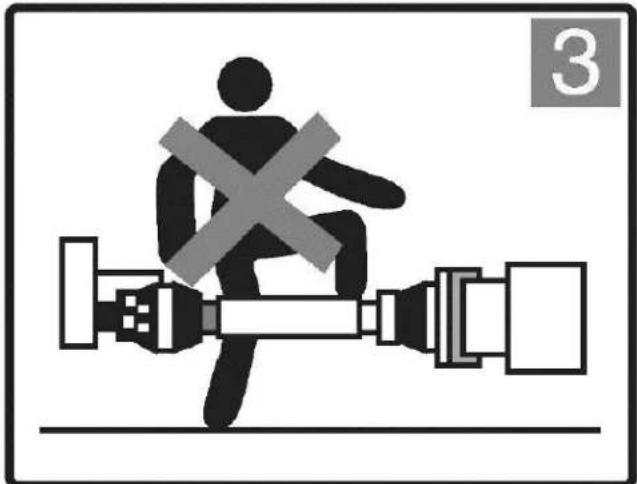

Upravljavci in navzoče osebe naj se ne približujejo vsem gibljivim delom.

STIK Z VRTEČO SE POGONSKO GREDJO LAHKO POVZROČI HUDE POŠKODBE ALI SMRT

Vsi vrtljivi deli morajo biti zaščiteni

SL

Pogonski vod mora biti varno pritrjen na obeh koncih.

Zaščita se mora prosto vrteti na pogonski liniji

Ugasnite motor traktorja in izvlecite ključ, preden se približate stroju ali opravljate vzdrževalna dela

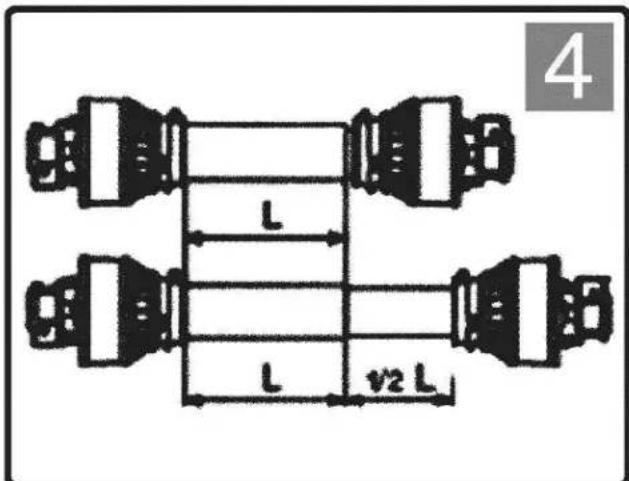

Preverite najmanjšo in največjo delovno dolžino pogonske gredi.

Med uporabo se morajo teleskopske cevi prekrivati vsaj za 1/3 svoje dolžine.

SL

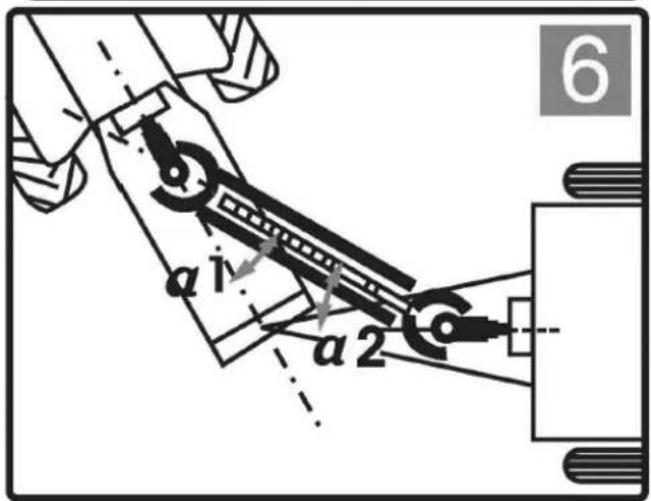

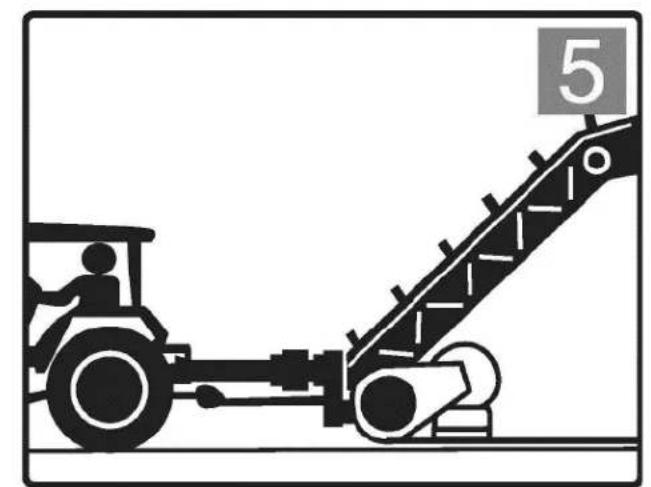

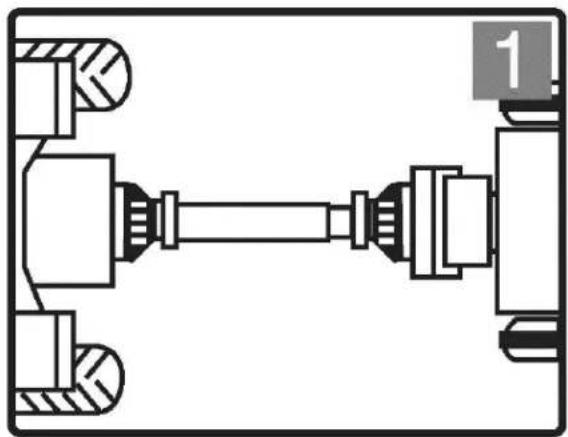

Traktor mora biti priklopljen na stroj in nameščen tako, da so koti spojev minimalni in enaki.

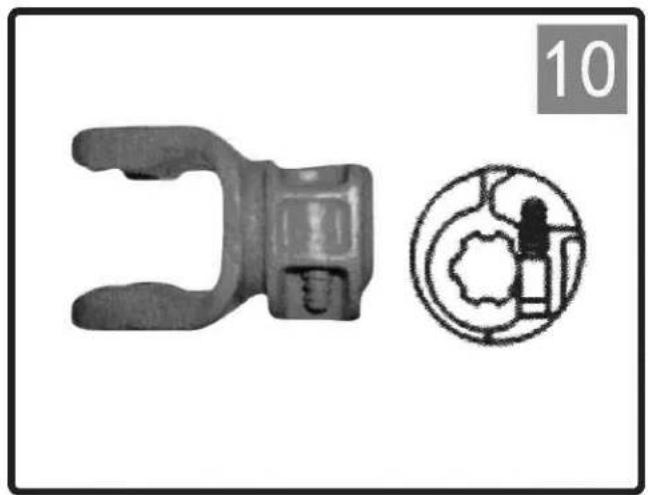

Pred uporabo se prepričajte, da je pogonski sklop varno pritrjen na traktor in priključek.

Očistite in namažite priključno gred traktorja in priključno gred pred namestitvijo pogonskega voda.

SL

Izberite dolžino vijaka tako, da bo štrlenje čim manjše.

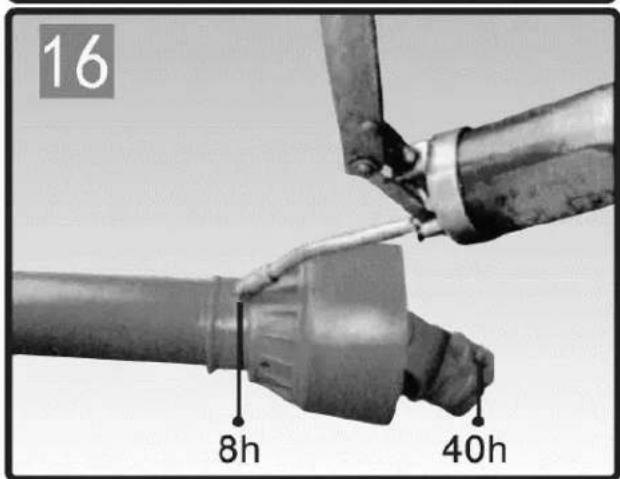

Po številu porabljenih ur

Kot je prikazano na risbi

SL

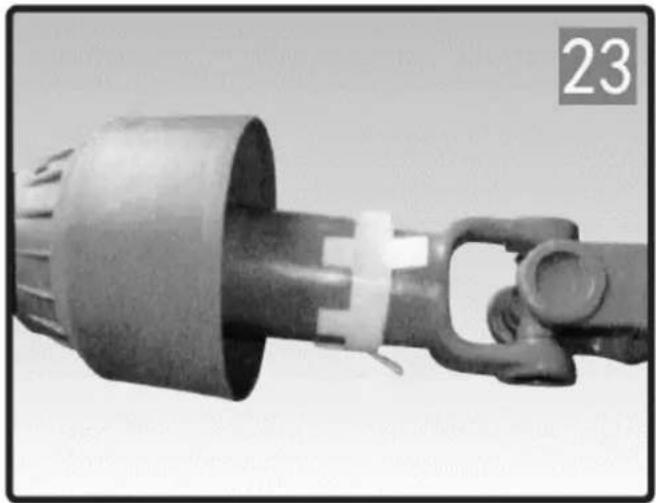

1. Razstavite notranjo cev z zunanje.

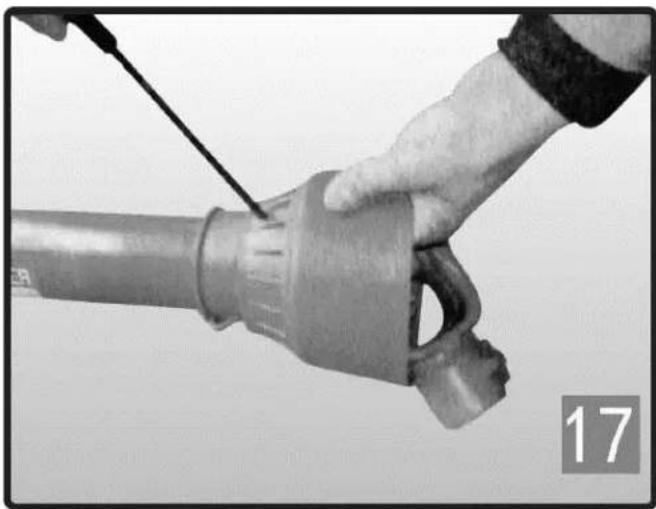

2. Vzemite izvijač, da potisnete zaponko od enega do drugega, nato pa zunanjo cev ločite od plastičnega pokrovčka.

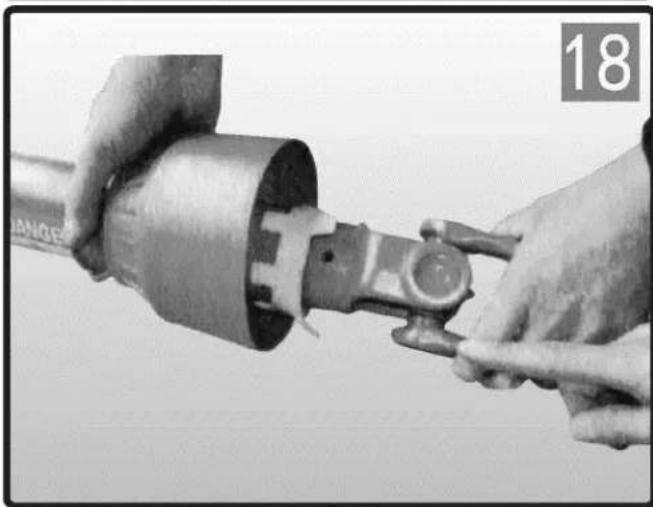

1. Vstavite notranjo cev z jarmom plastični pokrov.
2. Poravnajte ležaj z dvema luknjama na plastični pokrovček in ga nato pritisnite.

SKRAJŠANJE KARDANSKE GREDI
(Ne priporočamo spreminjanja naših izdelkov.)

1. Odstranite zaščito.

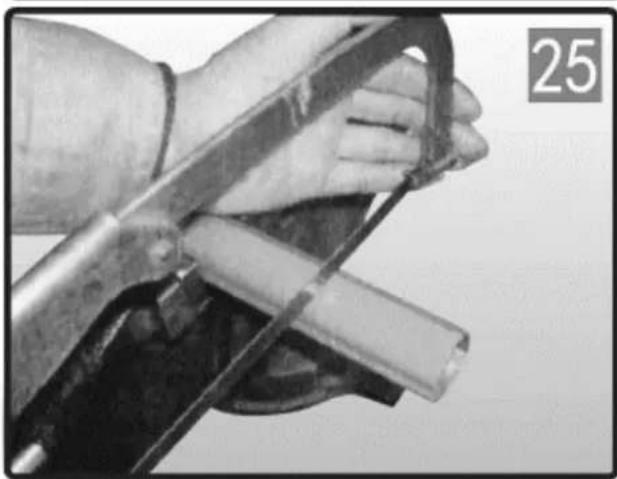

2. Skrajšajte notranjo in zunanjo pogonsko cev na

zahtevano dolžino. Skrajšajte pogonske cevi eno za drugo z rezanjem enake dolžine tako znotraj kot zunaj cevi.

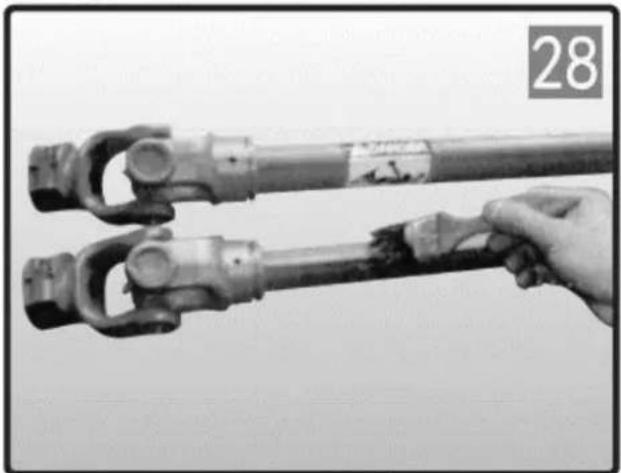

1. Skrajšajte plastične ščitne cevi eno za drugo z rezanjem iste dolžine, iz katere je bil odrezan notranje pogonske cevi.

Preverite dolžino pogonske gredi v najnižjem in največjem položaju stroja. Pogonske cevi se morajo med delovnimi pogoji prekrivati za 1/3 svoje dolžine; Zaščitne cevi se med uporabo nikoli ne smejo ločiti.

SL

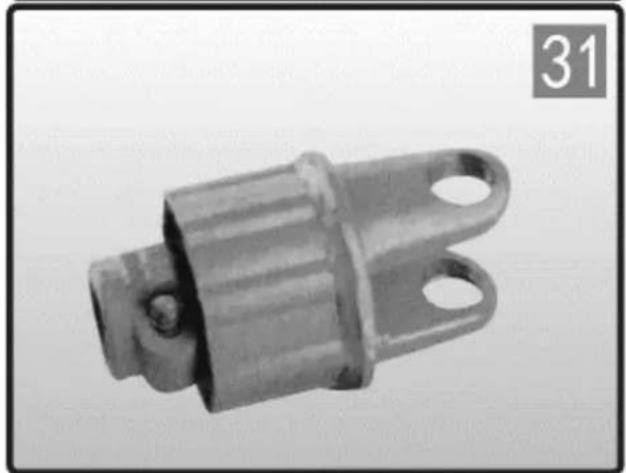

Ta naprava preprečuje prenos vztrajnostnih obremenitev s priključka na traktor med pojemkom ali zaustavitvijo kardanske gredi. Ne približujte se stroju, dokler se vsi deli ne prenehajo premikati. Namažite vsakih 50 ur uporabe in po shranjevanju.

Takoj izklopite priključno gred, ko zaslišite ragljajoče zvoke.

Namažite vsakih 50 ur uporabe in po shranjevanju.

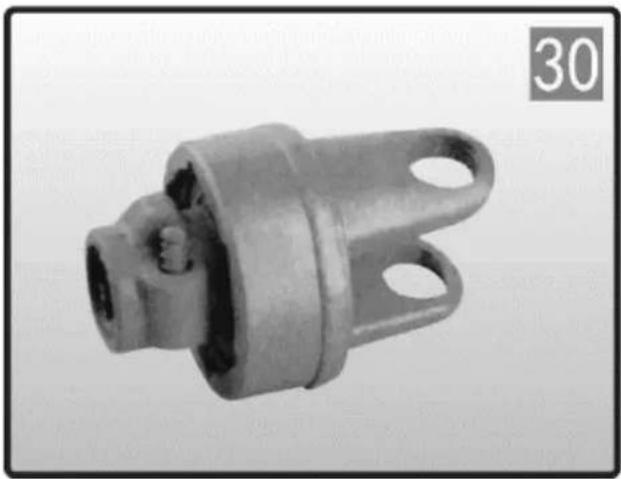

Ta naprava prekine prenos moči s prerezom vijaka, ko navor preseže nastavitev.

Zamenjajte odrezani vijak z enakim premerom, dolžino in stopnjo kot original.

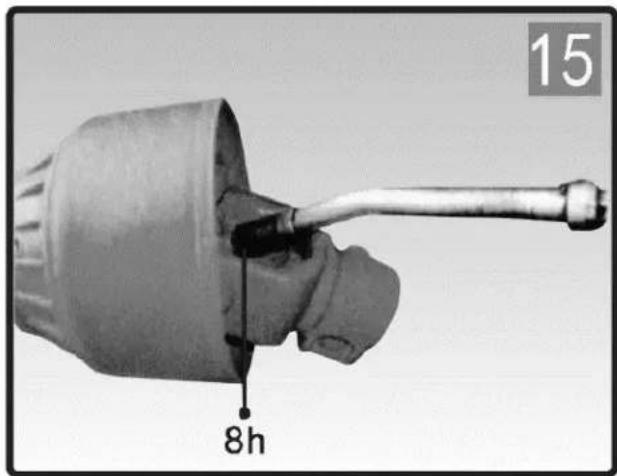

Namažite SB z mazalko vsaj enkrat vsako sezono in po obdobju neuporabe.

SL

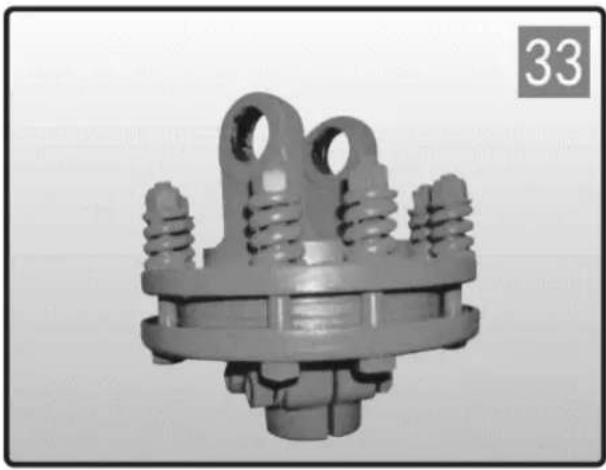

Omeji prenos navora na nastavljeno vrednost. Ne spreminjajte stiskanja vzmeti, saj boste s tem spremenili nastavitev naprave. Nastavitev vrtilnega momenta se prilagodi s povečevanjem ali zmanjševanjem višine vzmeti. Za povečanje/zmanjšanje navora nastavitev zategnite/odvijte osem matic za 1/4 obrata in preverite pravilno delovanje. Po potrebi postopek ponovite. Izogibajte se pretiranemu zategovanju vijakov priključka, lahko pride do poškodbe traktorja ali pogonskega sklopa.
