Vrsta proizvoda	Poljoprivredno vratilo snage (PTO)
Marka	Wiesenfield
Model	WIE-PTO-194
Teleskopska duljina	127 cm (uvučeno) / 194 cm (izvučeno)
Težina	12,38 kg
Materijal	Čelik s plastičnom zaštitom
Pogon	Priključno vratilo traktora (540 okr/min standard)
Glavne funkcije	Prijenos mehaničke snage, zaštita ograničivačem momenta (trenje, smicajni vijak ili čegrtaľke)
Minimalno preklapanje cijevi	1/3 ukupne duljine u uporabi
Podmazivanje	Svakih 50 sati uporabe ili nakon skladištenja
Sigurnost	Obvezne zaštite, minimalni kut zgloba, zaustavljanje motora prije održavanja
Održavanje i čišćenje	Čišćenje i podmazivanje prije instalacije, provjera pričvrsćenja
Rezervni dijelovi	Smicajni vijci, najlonski ležajevi, plastične kapice, zaštite
Mogućnost skraćivanja	Da, pogonske cijevi i zaštite treba rezati na jednaku duljinu
Opće informacije	Dostupni modeli u više duljina (72 cm do 235 cm)

Često postavljana pitanja - WIE-PTO-194 Wiesenfield

Kako pravilno instalirati vratilo snage?

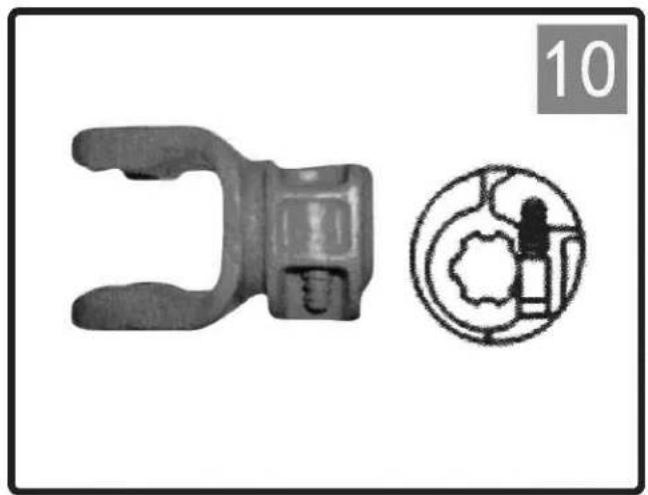

Provjerite jesu li traktor i alat spojeni i poravnati. Očistite i podmažite utore. Gurnite osigurač i navucite vilicu na vratilo snage dok ne sjedne u utor. Provjerite da se osigurač vrati u položaj. Za vratila s ovratnikom, gurnite ovratnik u otvoreni položaj, umetnite jaram, a zatim otpustite ovratnik da ga učvrstite.

Koje sigurnosne mjere treba poduzeti?

Nikada ne koristite bez zaštite vratila, traktora i alata. Zaustavite motor i izvadite ključ prije bilo kakvog održavanja. Držite ljude podalje od pokretnih dijelova. Nosite zaštitne naočale, obuću i rukavice prilikom popravaka.

Kako skratiti prijenosno vratilo?

Rastavite unutarnju i vanjsku cijev. Skinite zaštite. Odrežite unutarnju i vanjsku pogonsku cijev na istu željenu duljinu. Otupite rubove turpijom. Odrežite plastične zaštite na istu duljinu. Podmažite unutarnju cijev i ponovno sastavite sklop. Provjerite da preklapanje iznosi najmanje 1/3.

Koliko često trebam podmazivati vratilo?

Podmažite svakih 50 sati uporabe i nakon razdoblja skladištenja. Koristite odgovarajuću mast na pokretnim dijelovima, najlonskim ležajevima i utorima. Redovito podmazivanje produljuje vijek trajanja i sprječava prerano trošenje.

Što učiniti u slučaju zvuka čegrtaľke?

Zvuk čegrtaľke ukazuje da je ograničavač momenta s trenjem ili čegrtaľkom premašio svoj podešeni moment. Odmah isključite priključno vratilo. Provjerite uzrok prekomjernog momenta (blokada alata) i uklonite ga. Podmažite ograničavač nakon intervencije.

Kako zamijeniti smicajni vijak?

Isključite priključno vratilo i uklonite slomljeni vijak. Zamijenite ga vijkom istog promjera, duljine i klase čvrstoće kao original. Nikada ne koristite vijak više kvalitete jer bi to moglo oštetiti traktor ili alat. Podmažite mehanizam nakon zamjene.

Koja je minimalna duljina preklapanja cijevi?

Teleskopske cijevi moraju se preklapati najmanje 1/3 svoje duljine tijekom uporabe. To osigurava krutost i sprječava razdvajanje. Provjerite preklapanje u minimalnom i maksimalnom položaju alata.

Mogu li koristiti vratilo s pretjeranim kutovima?

Ne. Kutovi zglobova moraju biti minimalni i jednaki. Ako su kutovi preveliki ili nejednaki, isključite priključno vratilo. Pretjerani kutovi uzrokuju brzo trošenje, vibracije i mogu oštetiti prijenos.

Kako očistiti vratilo prije instalacije?

Očistite priključno vratilo traktora i vratilo alata čistom krpom. Uklonite svu staru mast, prašinu ili krhotine. Nanesite novi sloj masti na utore prije montaže vratila. To olakšava instalaciju i smanjuje trošenje.

Gdje mogu pronaći rezervne dijelove?

Rezervni dijelovi poput smicajnih vijaka, najlonskih ležajeva, plastičnih kapica i zaštita dostupni su kod ovlaštenih Wiesenfield prodavača ili online. Uvijek koristite originalne dijelove kako biste osigurali sigurnost i kompatibilnost.

KORISNIČKI PRIRUČNIK WIE-PTO-194 Wiesenfield

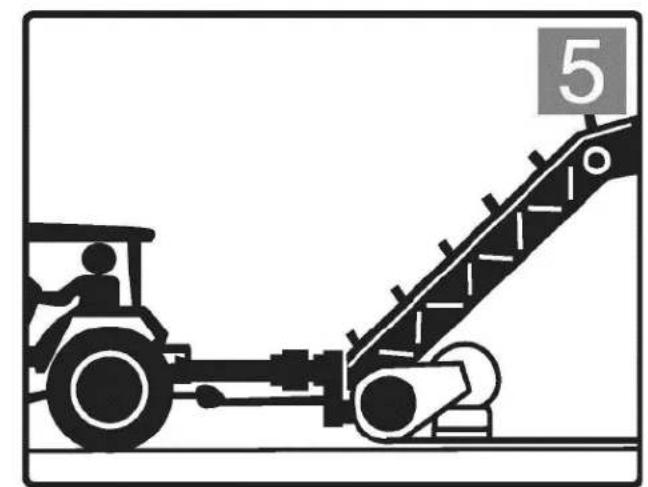

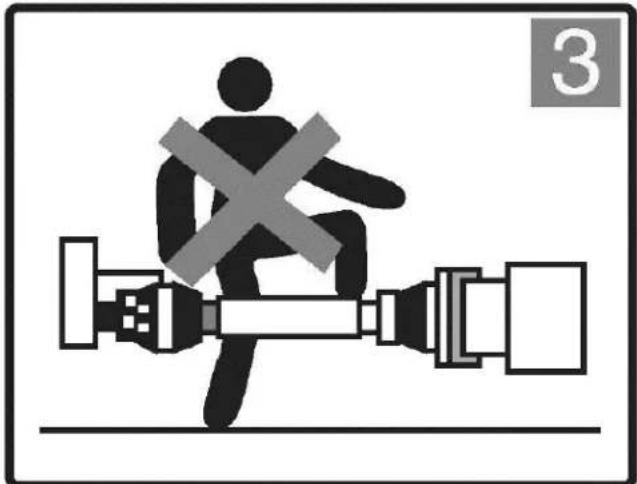

Držite operatere i promatrače podalje od svih pokretnih dijelova.

KONTAKT S ROTIRAJUĆIM POGONSKIM VRATILOM MOŽE UZROKOVATI OZBILJNE OZLJEDE ILI SMRT

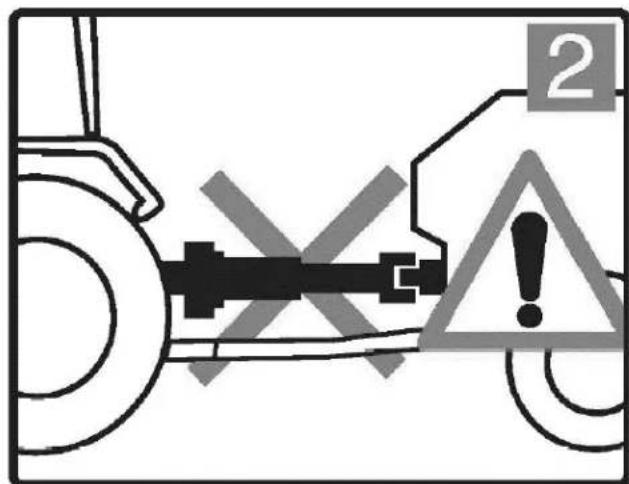

Svi rotirajući dijelovi moraju biti zaštićeni

HR

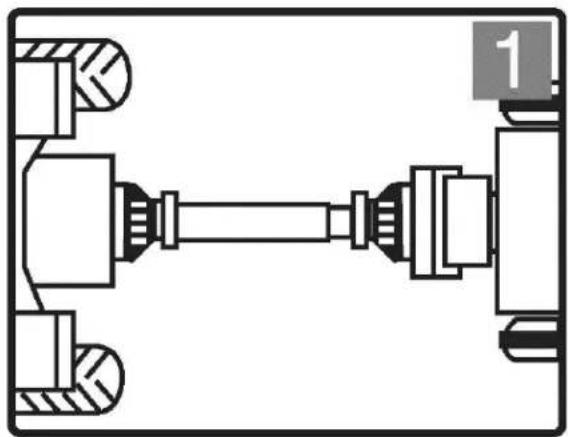

Pogonski vod mora biti sigurno pričvršćen na oba kraja.

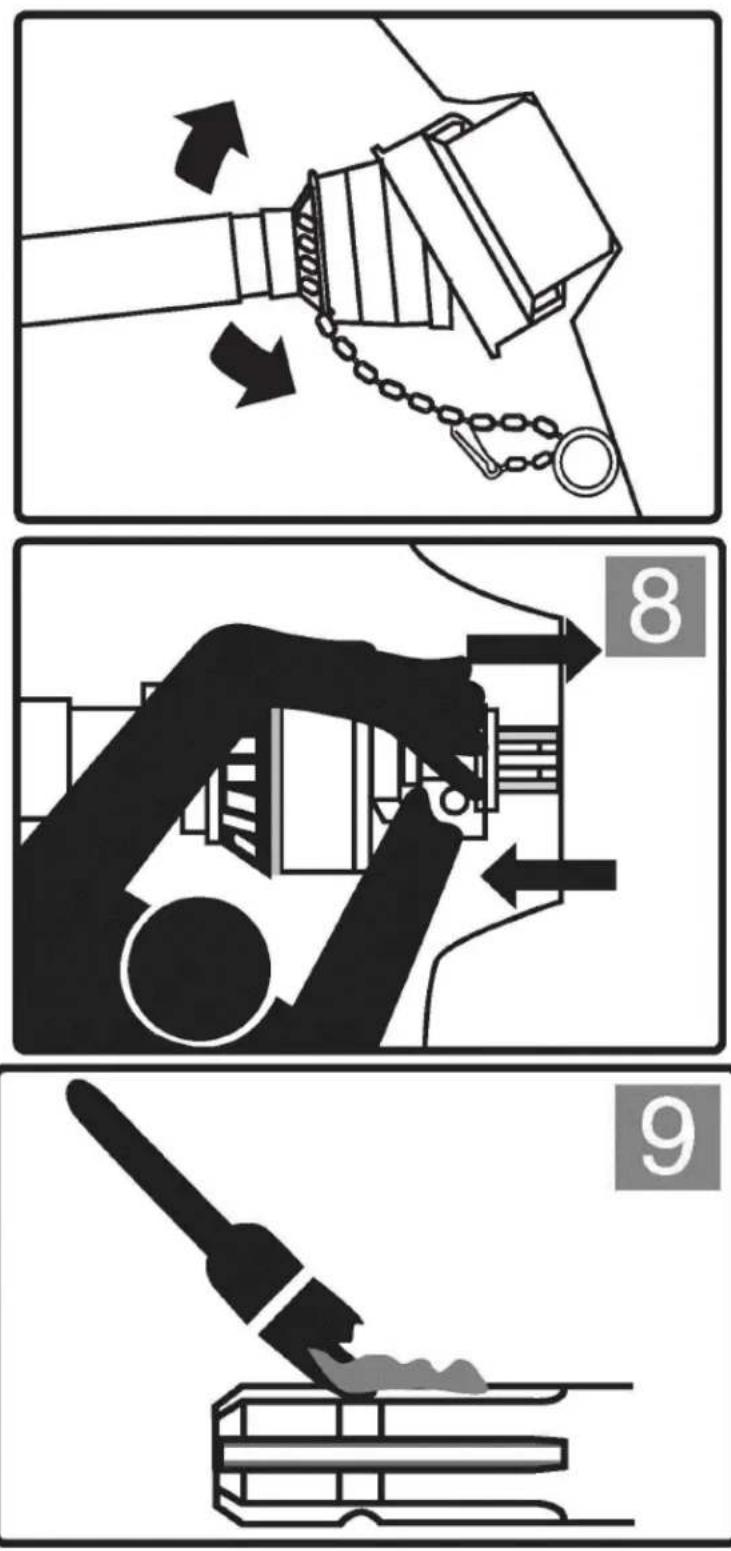

Štitnici se moraju slobodno okretati na pogonskom sklopu

Teleskopske cijevi moraju se preklapati najmanje 1/3 svoje duljine tijekom uporabe.

HR

HR

Provjerite je li pogonski sklop sigurno pričvršćen na traktor i stroj prije rada.
Očislte i podmažite priključno vrađlo traktora i osovinu priključka prije ugradnje pogonskog sklopa.

HR

Potrebno je često podmazivanje, Podmažite dijelove pogonskog vratila

Nakon broja korištenih sati

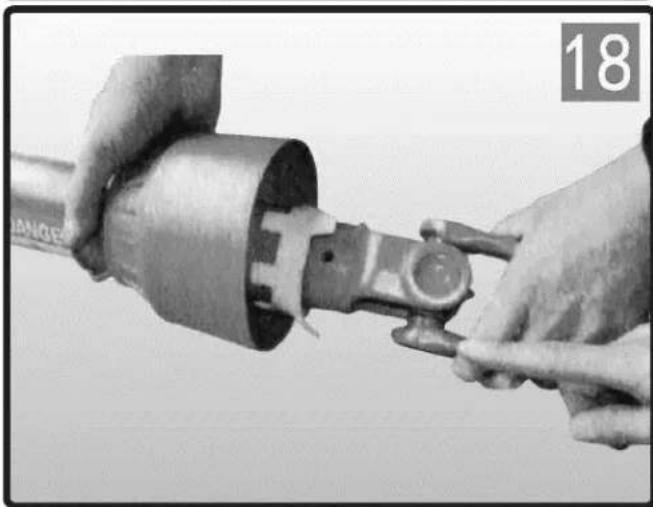

1. Rastavite unutarnju cijev od vanjske.
2. Uzmite odvijač kako biste pritisnuli kopču s jedne na drugu, a zatim odvojite vanjsku cijev od plastične kapice.

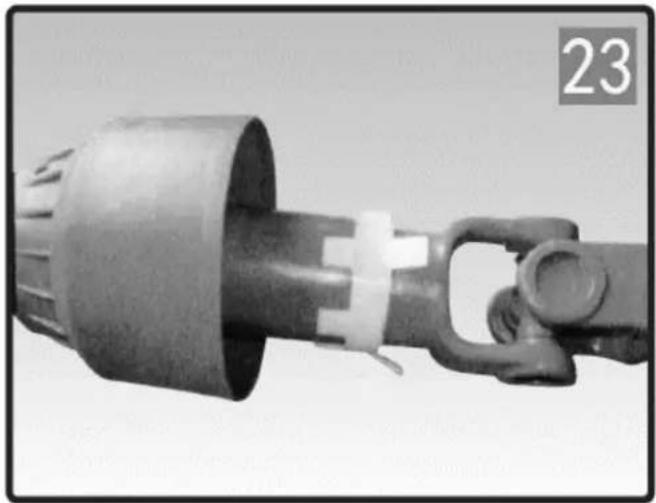

1. Stavite unutarnju cijev s jarmom u njezinu plastični poklopac.

2. Poravnajte ležaj s dvije rupe na plastični poklopac i zatim ga pritisnite.

SKRAĆIVANJE POGONSKOG VRATILA (Ne preporučujemo izmjene na našim proizvodima.)

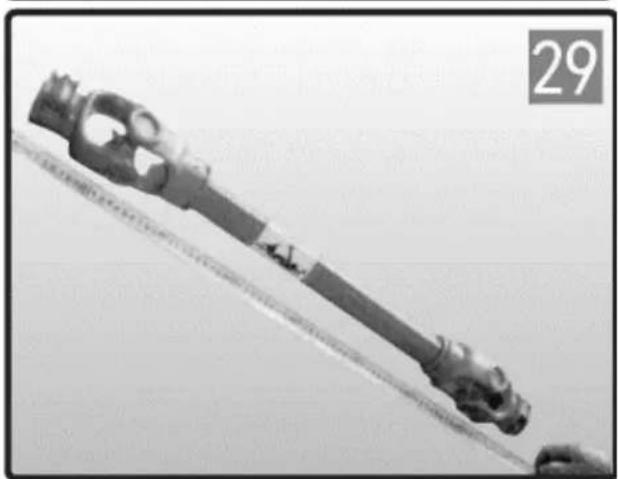

1. Uklonite oklop.

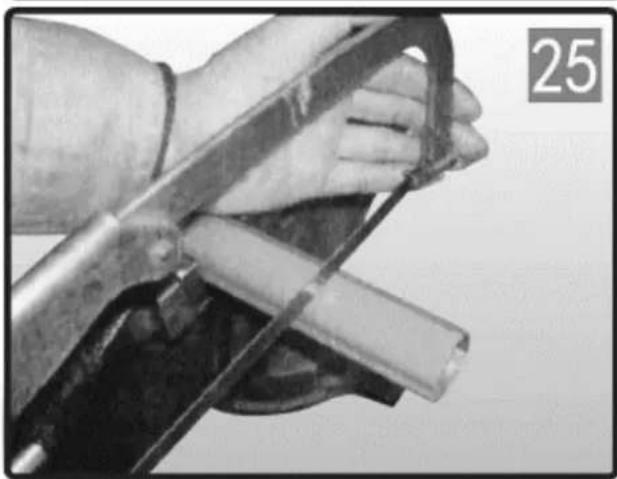

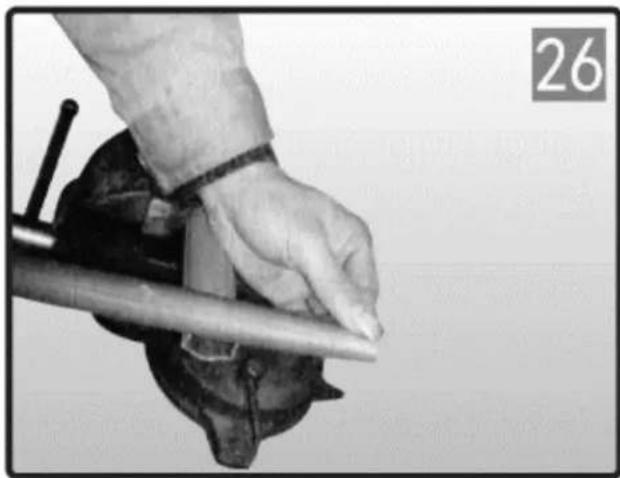

2. Skratite unutarnju i vanjsku pogonsku cijev na potrebnu duljinu. Skratite pogonske cijevi jedan po jedan rezanjem iste duljine od unutarnje i vanjske cijevi.

1. Podmažite unutarnju pogonsku cijev i ponovno sastavite zaštitu na pogonskom vratilu.

Provjerite duljinu pogonske osovine u minimalnom i maksimalnom položaju stroja. Pogonske cijevi trebale bi se preklapati za 1/3 svoje duljine tijekom radnih uvjeta; Zaštitne cijevi se nikada ne bi smjele odvojiti tijekom uporabe.

HR

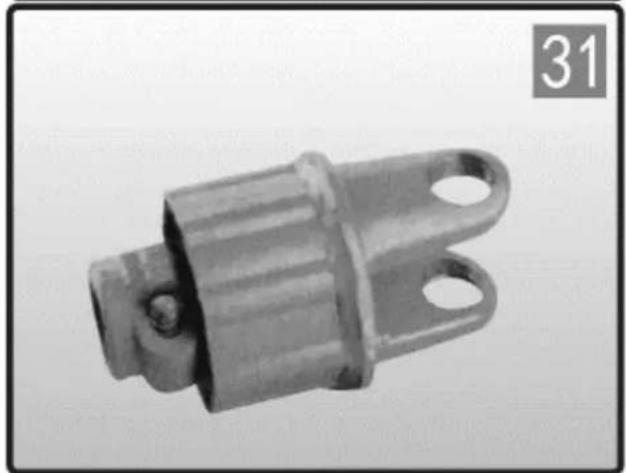

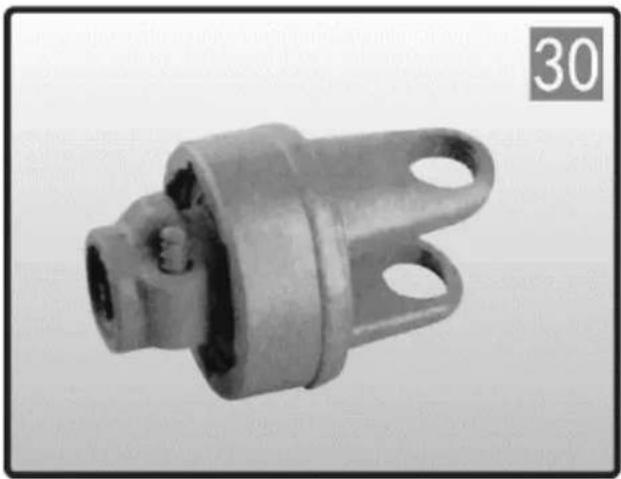

Ovaj uređaj sprječava prijenos inercijskih opterećenja s priključka na traktor tijekom usporavanja ili zaustavljanja priključnog vratila. Držite se dalje od stroja dok se svi dijelovi ne prestanu pomicati. Podmažite svakih 50 sati korištenja i nakon skladištenja.

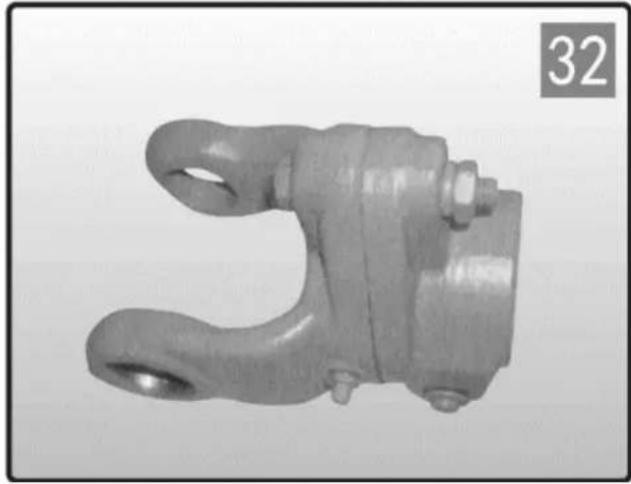

Ovaj uređaj prekida prijenos snage kada okretni moment premaši postavku. Odmah isključite priključno vratilo kada se čuje zvuk čegrtanja. Podmažite svakih 50 sati korištenja i nakon skladištenja.
