KÄYTTÖOHJE WIE-PTO-194 Wiesenfield

Älä käytä konetta ilman vetoakselia, traktoria ja työvälineen suojuksia. Vetoakselin suojusten tulee pyöriä vapaasti vetoakselilla.

Pidä käyttäjät ja sivulliset poissa kaikista liikkuvista osista.

KOSKETUS PYÖRIVÄN VETOAKSELIN KANSSA VOI AIHEUTTAA VAKAVAN LOUKKAAN TAI KUOLEMAN

Kaikki pyörivät osat on suojattava

FI

2

Voimansiirtolinja on kiinnitettävä tukevasti molemmista pälstä.

Suojusten tulee kääntyä vapaasti voimansiirrolla

Sammuta traktorin moottori ja irrota avain ennen kuin lähestyt työlaitetta tai teet mitään huoltoa

L L v2 L 4

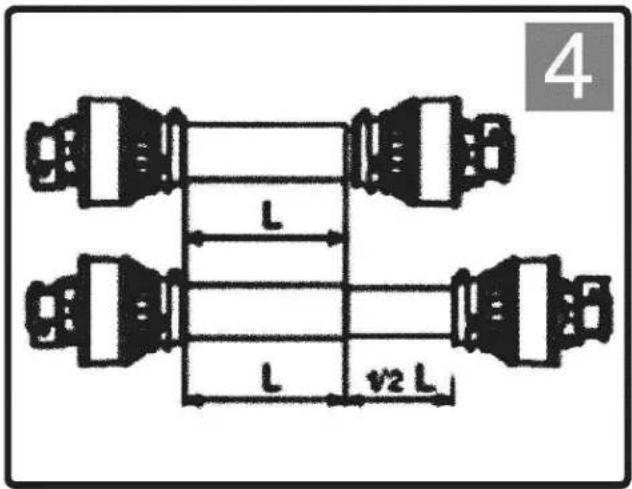

Tarkista käyttöakselin minimi- ja enimmäistyöpituudet.

Teleskooppiputkien tulee olla päällekkäin vähintään 1/3 pituudestaan käytön aikana.

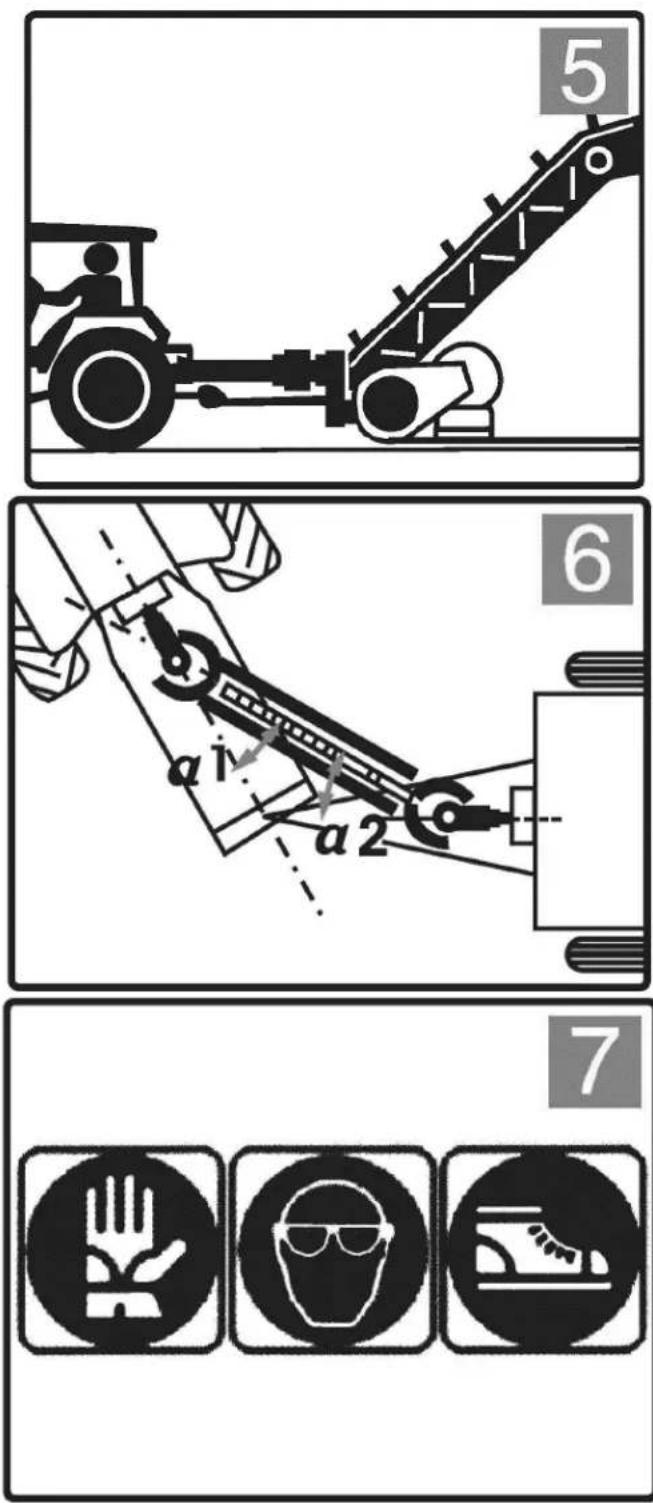

Traktori on kiinnitettävä työkoneeseen ja sijoitettava siten, että nivelten kulmat ovat mahdollisimman pienet ja tasaiset.

Kytke voimanotto pois päältä, jos kulmat ovat liian suuria tai eivät ole identtisiä

ENNEN KUIN YRITÄT KORJAUSTOIMENPITEITÄ, KÄYTÄ AINA SOPIVAJA, KUTEN SUOJALASIA, TURVAJALKINEITA JA KÄSINEITÄ. ÄLÄ KÄYTÄ LÖYSTÄ TAI PUSSIVAATTEITA nivelakselin ympärillä.

FI

Varmista ennen käyttöä, että voimansiirto on kunnolla kiinni traktorissa ja työkoneessa.
Puhdista ja rasvaa traktorin voimanotto ja työkoneen akseli ennen voimansiirron asentamista.

FI

Työnnä tappia ja liu'uta haarukka voimanoton akselille niin, että tappi kiinnittyy voimanoton uraan. Varmista, että tappi palaa alkuperäiseen asentoonsa akseliin kiinnittämisen jälkeen.

Liu'uta kaulus avoimeen asentoon. Liu'uta haarukka uritetun akselin päälle. Vapauta kaulus ja säädä, kunnes haarukka on kunnolla kiinni akselissa.

FI

Liu'uta haarukka voimanoton päälle ja aseta pultti paikalleen.

Liu'uta haarukka voimanoton päälle ja aseta pultti paikalleen.

FI

Valitse pultin pituus siten, että ulkonema on mahdollisimman pieni.

15 8h

Toistuva voitelu on tarpeen. Rasvaa voimansiirtoakselin osat

Käytettyjen tuntien määrän jälkeen Kuten piirustuksessa näkyy

FI

1. Irrota sisäputki ulkopuolelta.
2. Paina ruuvimeisseliä soljen välillä ja irrota sitten ulkoputki muovikorkista.

1. Irrota nailonlaakeri ikeen urasta.
2. Toista yllä mainitut vaiheet toiselle puolelle.

1. Aseta sisäputki ikeneen sen sisään muovinen kansi.
2. Kohdista laakeri kahden reiän kanssa muovikorkki ja paina sitä.

VETOAKSELIN LYHENTÄMINEN (Emme suosittele muutoksia tuotteisiimme.)

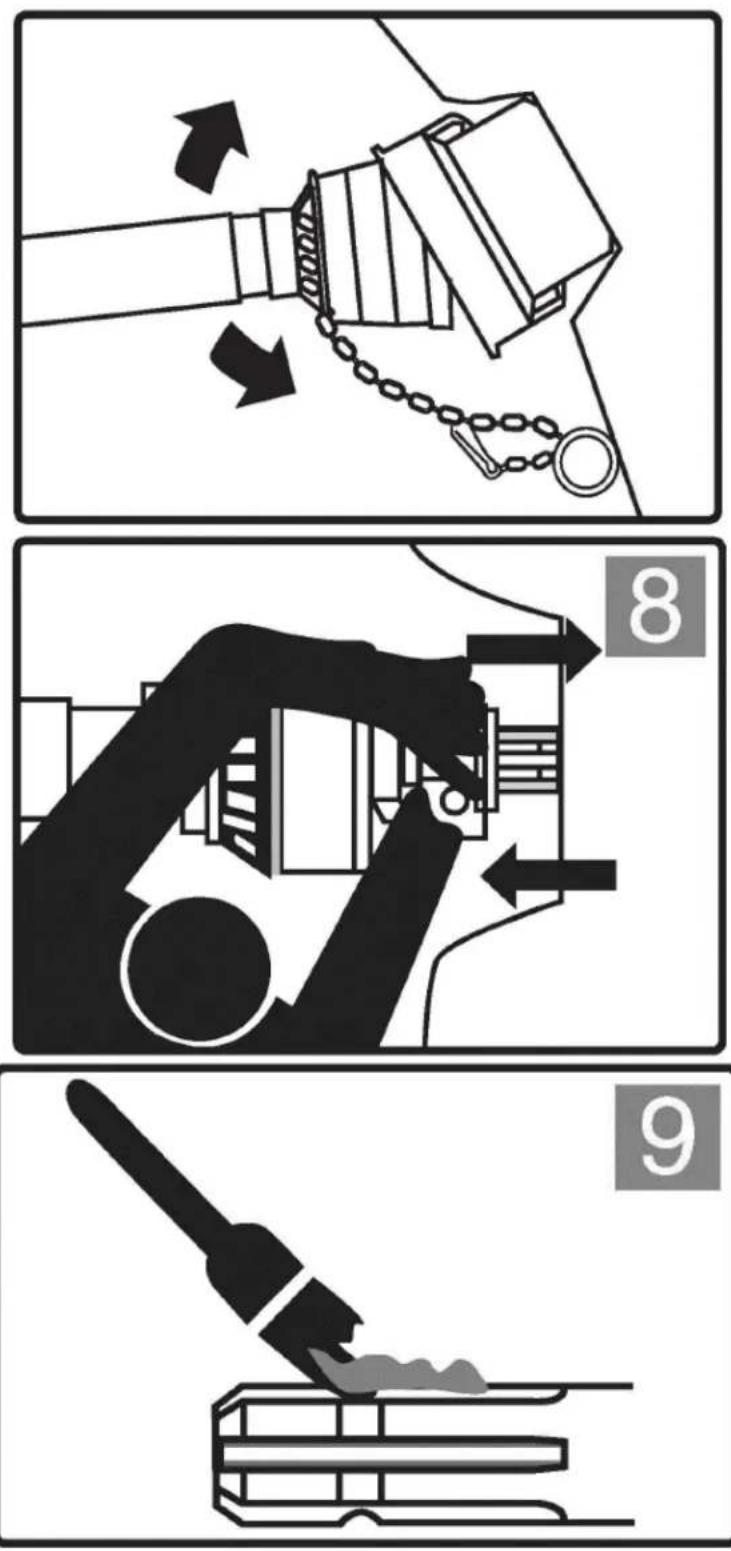

1. Poista suoja.

2. Lyhennä sisä- ja ulkokäyttöputket tarvittava pituus. Lyhennä käyttöputkia yksi kerrallaan leikkaamalla sama pituus sekä sisä- että ulkoputkia.

1. Puhdista käyttöputken reunat viilalla ja puhdista kaikki viilat putkista.

FI

1. Lyhennä muovisuojaputkia yksi kerrallaan leikkaamalla sama pituus, josta leikattiin sisäkäyttöiset putket.

1. Rasvaa sisäinen käyttöputki ja asenna suojus takaisin vetoakseliin.

Tarkista vetoakselin pituus koneen minimi- ja maksimiasennossa. Käyttöputkien tulee olla päällekkäin 1/3 pituudestaan työolosuhteissa; Suojaputket eivät saa koskaan erottua käytön aikana.

Tämä laite estää inertiakuormien siirtymisen työkoneesta traktoriin voimanoton hidastuksen tai pysäytyksen aikana.

Pysy kaukana työkoneesta, kunnes kaikki osat ovat pysähtyneet. Voitele 50 käyttötunnin välein ja varastoinnin jälkeen.

SA-RACHET-TYYPPI

Tämä laite katkaisee tehonsiirron, kun vääntömomentti ylittää asetuksen.

Kytke voimanotto heti pois päältä, kun kuulet räikkäääniä.

Voitele 50 käyttötunnin välein ja varastoinnin jälkeen.

SB-SHEAR BOLT

Tämä laite katkaisee voimansiirron leikkaamalla pulttia, kun vääntömomentti ylittää asetuksen.

Vaihda leikattu pultti samaan halkaisijaan, pituuteen ja laatuun kuin alkuperäinen.

Voitele SB rasvanippalla vähintään kerran kaudessa ja käytön jälkeen.

Rajoittaa vääntömomentin siirron asetusarvoon. Älä muuta jousen puristusta, koska se muuttaa laitteen asetuksia. Vääntömomenttiasetusta säädetään lisäämällä tai laskemalla jousien korkeutta. Vääntömomentin lisääminen/vähentäminen säätö kiristä/löysää kahdeksan mutteria 1/4 kierrosta ja tarkista olkea toiminta. Toista toimenpide tarvittaessa. Vältä pulttien liiallista kiristämistä, traktori tai voimansiirto voi vaurioitua.

NL

Parameter beschrijving	Parameter waarde
Productnaam	Aftakas
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Lengte [cm]	160 / 235	127 / 194	101 / 141
Gewicht [kg]	20.76	12.38	10.38
Productnaam	Aftakas
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Lengte [mm]	89 / 114	74 / 95	61 / 72
Gewicht [kg]	8.02	5.72	13.52
