Produkttype	Landbrugs-PTO-aksel (kraftudtag)
Mærke	Wiesenfield
Model	WIE-PTO-194
Teleskoplængde	127 cm (indskudt) / 194 cm (udskudt)
Vægt	12,38 kg
Materiale	Stål med plastbeskyttelse
Strømforsyning	Traktorens kraftudtag (540 o/min standard)
Hovedfunktioner	Mekanisk kraftoverførsel, beskyttelse med momentbegrænser (friktion, skærebolt eller låsekam)
Minimal overlap af rør	1/3 af den samlede længde under brug
Smøring	Hver 50. driftstime eller efter opbevaring
Sikkerhed	Obligatoriske beskyttelser, minimal ledvinkel, motorstop før vedligeholdelse
Vedligeholdelse og rengøring	Rengøring og smøring før installation, kontrol af fastgørelser
Reservedele	Skærebolte, nylonlejer, plastikhætter, beskyttelser
Mulighed for afkortning	Ja, drivrør og beskyttelser skal skæres til samme længde
Generelle oplysninger	Modeller fås i flere længder (72 cm til 235 cm)

Ofte stillede spørgsmål - WIE-PTO-194 Wiesenfield

Hvordan installeres PTO-akslen korrekt?

Sørg for, at traktoren og redskabet er tilkoblet og justeret. Rengør og smør rillerne. Skub stiften og glid gaflen over kraftudtaget, indtil den griber ind i rillen. Kontroller, at stiften vender tilbage i position. For aksler med krave: skub kraven i åben position, indsæt åget, slip derefter kraven for at fastgøre.

Hvilke sikkerhedsforanstaltninger skal tages?

Brug aldrig uden at aksel-, traktor- og redskabsbeskyttelser er på plads. Stop motoren og fjern nøglen før enhver vedligeholdelse. Hold personer væk fra bevægelige dele. Brug sikkerhedsbriller, sko og handsker under reparationer.

Hvordan afkortes transmissionsakslen?

Afmonter indre og ydre rør. Fjern beskyttelserne. Skær indvendige og udvendige drivrør til samme ønskede længde. Afgrat kanterne med en fil. Skær plastbeskyttelserne til samme længde. Smør det indre rør og saml igen. Kontroller, at overlapningen er mindst 1/3.

Hvor ofte skal jeg smøre akslen?

Smør hver 50. driftstime og efter en opbevaringsperiode. Brug en passende fedt på bevægelige dele, nylonlejer og riller. Regelmæssig smøring forlænger levetiden og forhindrer for tidligt slid.

Hvad gør jeg ved en raslende lyd?

En raslende lyd indikerer, at friktions- eller låsekammomentbegrænseren har overskredet sit indstillingsmoment. Frakobl straks kraftudtaget. Kontroller årsagen til overmomentet (blokering af redskab) og ret det. Smør momentbegrænseren efter indgreb.

Hvordan udskiftes en skærebolt?

Frakobl kraftudtaget og fjern den knækkede bolt. Udskift den med en bolt af samme diameter, længde og kvalitet som originalen. Brug aldrig en bolt af højere kvalitet, da det kan beskadige traktor eller redskab. Smør mekanismen efter udskiftning.

Hvad er den minimale overlapningslængde for rørene?

Teleskoprørene skal overlappe mindst 1/3 af deres længde under brug. Dette sikrer stivhed og forhindrer adskillelse. Kontroller overlapning i redskabets minimale og maksimale positioner.

Kan jeg bruge akslen med for store vinkler?

Nej. Leddvinklerne skal være minimale og ens. Hvis vinklerne er for store eller ikke identiske, frakobl kraftudtaget. For store vinkler forårsager hurtigt slid, vibrationer og kan beskadige transmissionen.

Hvordan rengøres akslen før installation?

Rengør traktorens kraftudtag og redskabets aksel med en ren klud. Fjern gammel fedt, støv eller snavs. Påfør et nyt lag fedt på rillerne, før akslen monteres. Dette letter installationen og reducerer slid.

Hvor finder jeg reservedele?

Reservedele som skærebolte, nylonlejer, plastikhætter og beskyttelser fås hos autoriserede Wiesenfield-forhandlere eller online. Brug altid originale dele for at sikre sikkerhed og kompatibilitet.

BRUGSANVISNING WIE-PTO-194 Wiesenfield

værdi beskrivelse	værdi værdi
Produktnavn	Kraftudtagsaksel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Længde [cm]	160 / 235	127 / 194	101 / 141
Vægt [kg]	20.76	12.38	10.38
Produktnavn	Kraftudtagsaksel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Længde [mm]	89 / 114	74 / 95	61 / 72
Vægt [kg]	8.02	5.72	13.52

Betjen ikke maskinen uden at drivakslen, traktoren og redskabets skjolde er på plads. Drivakslens skjold skal kunne dreje frit på drivakslen.

Hold brugere og tilskuere væk fra alle bevægelige dele.

KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER DØD.

Alle roterende dele skal være afskærmet

FI

Drivlinjen skal være forsvarligt fastgjort i begge ender. Beskyttere skal kunne dreje frit på drivlinjen

Sluk for traktorens motor, og tag nøglen ud, før du nærmer dig redskabet eller udfører vedligeholdelse.

Bekræft minimums- og maksimumsarbejdslængderne for drivakslen. Teleskoprørene skal overlappe hinanden med mindst 1/3 af deres længde, når de er i brug.

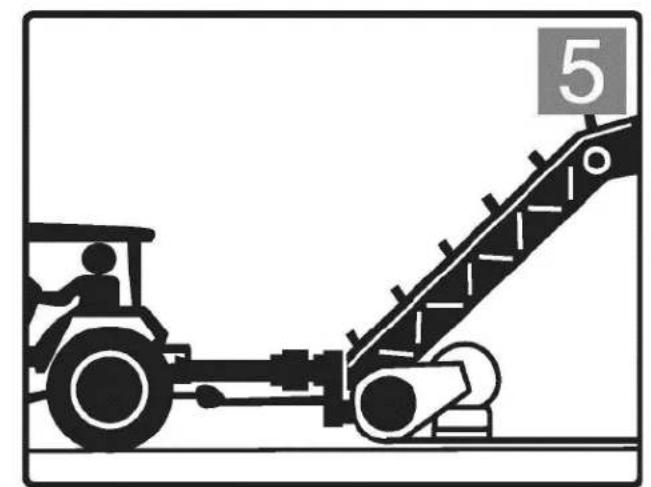

Traktoren skal kobles til redskabet og placeres, så leddenes vinkler er minimale og lige store.

Frakobl PTO'en, hvis vinklerne er for store eller ikke identiske.

BRUG ALTID PASSENDE SIKKERHEDSUDSTYR SOM SIKKERHEDSBRILLER, SIKKERHEDSSKO OG HANDSKER, F∅R DU FORS∅GER AT REPARERE. BÆR IKKE L∅ST ELLER POSET T∅J OMKRING PTOAKSLEN.

FI

Sørg for, at drivlinjen er forsvarligt fastgjort til traktoren og redskabet, før du begynder at arbejde.

Rengør og smør traktorens kraftudtag og redskabets aksel, før du monterer drivlinjen.

FI

Tryk på stiften, og skub åget på kraftudtagsakslen, så stiften går i indgreb med rillen på kraftudtaget. Sørg for, at stiften vender tilbage til sin oprindelige position, når den er sat fast på akslen.

Skub kraven til den åbne position. Skub åget på den splintede aksel. Slip kraven, og juster, indtil åget sidder ordentligt fast på akslen.

FI

Skub åget på kraftudtaget, og sæt bolten i.

Skub åget på kraftudtaget, og sæt bolten i.

FI

Vælg boltlængden på en sådan måde, at fremspringet minimeres.

Hyppig smøring er påkrævet, smør drivlinjens akseldele

Efter antallet af anvendte timer Som vist på tegningen

FI

1. Afmonter det indvendige rør fra det udvendige.
2. Brug en skruetrækker til at trykke spændet ned fra det ene til det andet, og tag derefter det udvendige rør fra plastikhætten.

1. Fjern nylonlejet fra åbningen i åget.
2. Gentag ovenstående trin på den anden side.

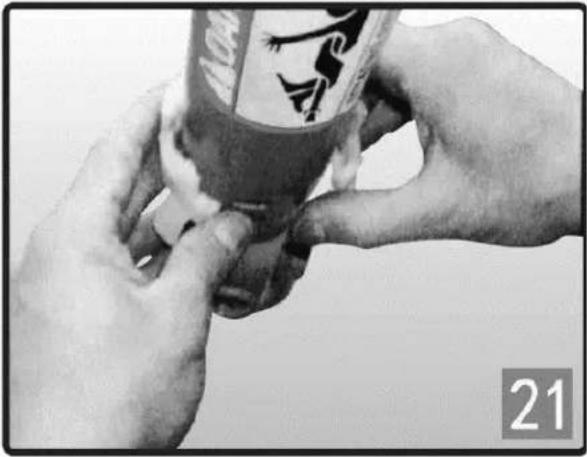

1. Smør åbningen på åget.
2. Sæt nylonlejet ind i åbningen på åget.

1. Sæt det indvendige rør med åget ind i dets plastikdæksel.
2. Ret lejet ind efter de to huller på plasthætte og tryk derefter på den.

AFKORTNING AF DRIVAKSLEN
(Vi anbefaler ikke ændringer af vores produkter).

1. Fjern afskærmning.

2. Afkort de indvendige og udvendige drivrør til den ønskede længde. Afkort drivrørene en ad gangen ved at skære den samme længde fra

både indvendige og udvendige rør.

1. Afkort plastikskjoldrørene et ad gangen ved at skære den samme længde, som blev skåret fra de indvendige drivrør.

1. Smør det indvendige drivrør, og sæt afskærmningen på drivakslen igen.

Kontrollér drivakslens længde i maskinens minimums- og maksimumsposition. Drivrørene skal overlappe hinanden med 1/3 af deres længde under arbejdsforhold; skjoldrørene må aldrig skilles ad under brug.

Denne anordning forhindrer overførsel af inertibelastninger fra redskabet til traktoren under deceleration eller stop af PTO'en. Hold afstand til redskabet, indtil alle dele er holdt op med at bevæge sig. Smør for hver 50 timers brug og efter opbevaring.

Denne enhed afbryder kraftoverførslen, när drejningsmomentet overstiger indstillingen. Udkobl straks kraftudtaget, när der høres skraldelyde.

Smør for hver 50 timers brug og efter opbevaring.

Udskift den afskårne bolt med samme diameter, længde og kvalitet som den originale. Smør SB med fedtfitting mindst en gang hver sæson og efter en periode uden brug.

Begrænser drejningsmomentoverførslen til den indstillede værdi. Du må ikke ændre fjederkompressionen, da det vil ændre enhedens indstilling.

Momentindstillingen justeres ved at øge eller mindske fjedrenes højde. For at øge/reducere drejningsmomentet

Indstillingen strammer/løser de otte møtrikker med 1/4 omdrejning og kontrollerer, at de fungerer korrekt. Gentag proceduren, hvis det er nødvendigt. Undgå at spænde boltene for hårdt på redskabet,

Drivlinjen må festes sikkert i begge ender. Vakter må dreie fritt på drivlinja

Hyppig smøring er nødvendig. Smør drivlinjeakseldelene

FORKORTING AV DRIVAKSELEN (Vi anbefaler ikke endringer i produktene våre.)

Begrenser dreiemomentoverføringen til innstillingsverdien. Ikke endre fjærkomprimering, da dette vil endre enhetsinnstillingen.
