| Τύπος προϊόντος | Γεωργικός άξονας απολήψεως ισχύος (PTO) |
| Μάρκα | Wiesenfield |
| Μοντέλο | WIE-PTO-194 |
| Τηλεσκοπικό μήκος | 127 cm (συσταλμένο) / 194 cm (εκτεταμένο) |
| Βάρος | 12,38 kg |
| Υλικό | Ατσάλι με πλαστική προστασία |
| Τροφοδοσία | Απόληψη ισχύος τρακτέρ (540 σ.α.λ. στάνταρ) |
| Κύριες λειτουργίες | Μηχανική μετάδοση ισχύος, προστασία με περιοριστή ροπής (τριβή, κοχλίας διάτμησης ή καστάνια) |
| Ελάχιστη επικάλυψη σωλήνων | 1/3 του συνολικού μήκους σε χρήση |
| Λίπανση | Κάθε 50 ώρες χρήσης ή μετά από αποθήκευση |
| Ασφάλεια | Υποχρεωτικές προστασίες, ελάχιστη γωνία άρθρωσης, διακοπή κινητήρα πριν από συντήρηση |
| Συντήρηση και καθαρισμός | Καθαρισμός και λίπανση πριν από εγκατάσταση, έλεγχος συνδέσεων |
| Ανταλλακτικά | Κοχλίες διάτμησης, ρουλεμάν νάιλον, πλαστικά καπάκια, προστασίες |
| Δυνατότητα κοντύσματος | Ναι, σωλήνες μετάδοσης και προστασίες να κοπούν σε ίσο μήκος |
| Γενικές πληροφορίες | Διαθέσιμα μοντέλα σε πολλά μήκη (72 cm έως 235 cm) |
Συχνές ερωτήσεις - WIE-PTO-194 Wiesenfield
Ερωτήσεις χρηστών για WIE-PTO-194 Wiesenfield
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Γεωργικό μηχανικό μέρος σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας WIE-PTO-194 - Wiesenfield και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. WIE-PTO-194 της μάρκας Wiesenfield.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WIE-PTO-194 Wiesenfield
| Παράμετρος περιγραφή | Παράμετρος αξία | ||
| Όνομα προϊόντος | Άξονας μετάδοσης ισχύος | ||
| Μοντέλο | WIE-PTO-235 | WIE-PTO-194 | WIE-PTO-141 |
| Μήκος [cm] | 160 / 235 | 127 / 194 | 101 / 141 |
| Βάρος [kg] | 20.76 | 12.38 | 10.38 |
| Όνομα προϊόντος | Άξονας μετάδοσης ισχύος | ||
| Μοντέλο | WIE-PTO-114 | WIE-PTO-95 | WIE-PTO-72 |
| Μήκος [mm] | 89 / 114 | 74 / 95 | 61 / 72 |
| Βάρος [kg] | 8.02 | 5.72 | 13.52 |

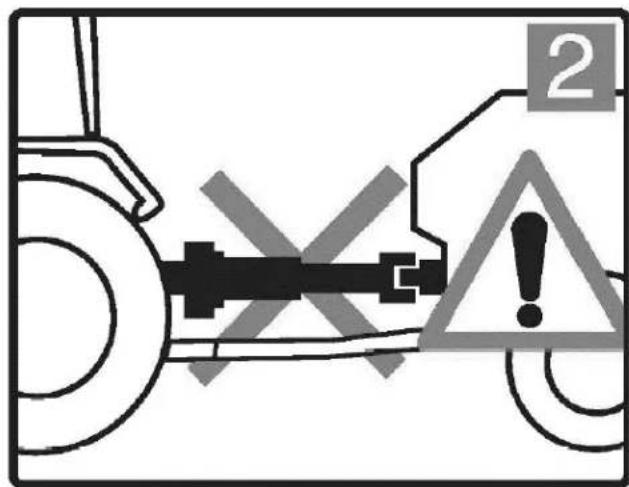

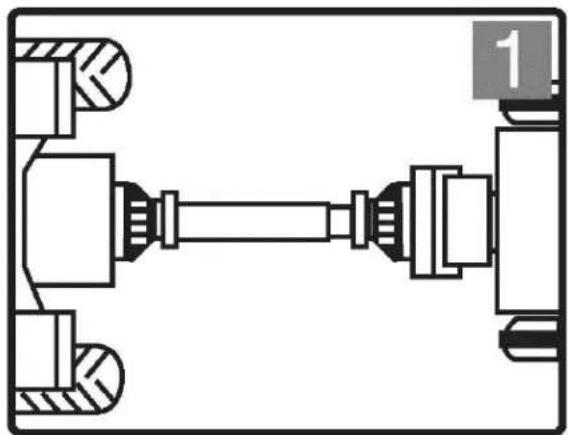

Μη λειτουργείτε το μηχάνημα χωρίς τον κινητήριο άξονα, το τρακτέρ και τις ασπίδες του εξοπλισμού στη θέση τους. Τα προστατευτικά του άξονα μετάδοσης κίνησης πρέπει να περιστρέφονται ελεύθερα στον κινητήριο άξονα.

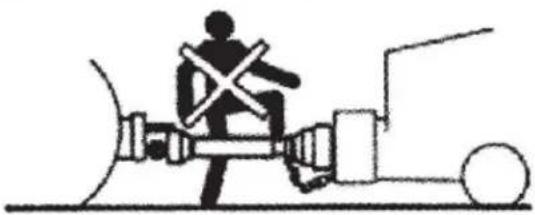

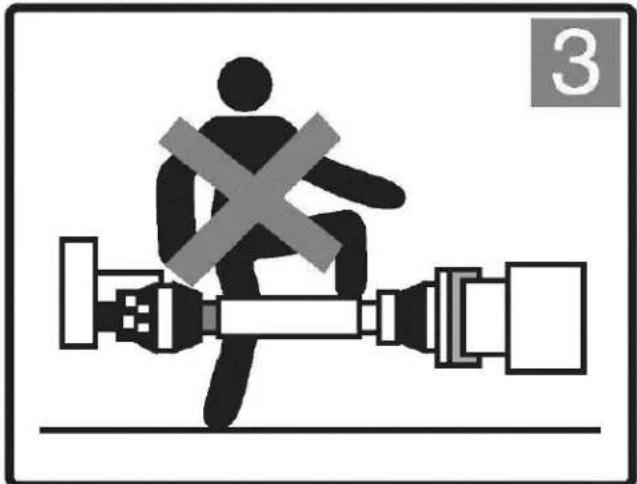

Κρατήστε τους χειριστές και τους παρευρισκόμενους μακριά από όλα τα κινούμενα μέρη.
Η ΕΠΑΦΗ ΜΕ ΕΝΑΝ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΑΞΟΝΑ ΚΙΝΗΣΗΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ'Η ΘΑΝΑΤΟ

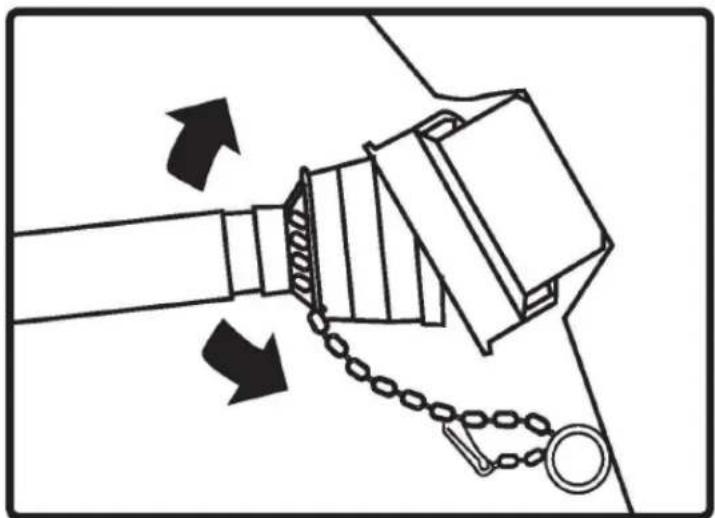

Όλα τα περιστρεφόμενα μέρη πρέπει να είναι θωρακισμένα
EL
Η γραμμή μετάδοσης κίνησης πρέπει να είναι στερεωμένη με ασφάλεια και στα δύο άκρα.
Οι προφυλακτήρες πρέπει να περιστρέφονται ελεύθερα στη γραμμή μετάδοσης κίνησης
Σβήστε τον κινητήρα του τρακτέρ και αφαιρέστε το κλειδί πριν πλησιάσετε το εργαλείο ή κάνετε οποιαδήποτε συντήρηση
Επιβεβαιώστε τα ελάχιστα και μέγιστα μήκη εργασίας του άξονα μετάδοσης κίνησης.

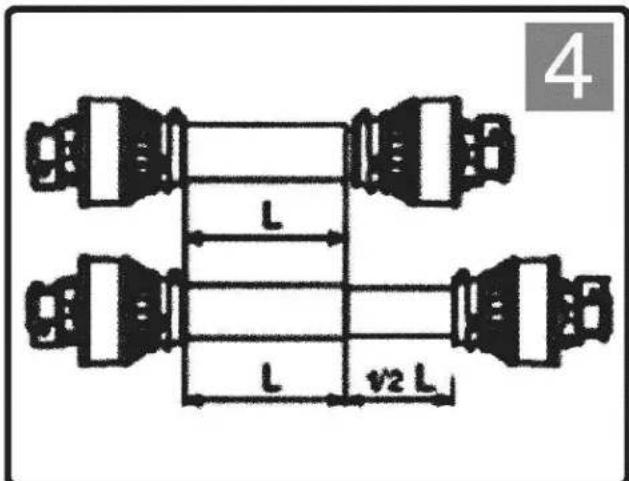

Οι τηλεσκοπικοί σωλήνες πρέπει να επικαλύπτονται τουλάχιστον κατά το 1/3 του μήκους τους κατά τη χρήση.
EL

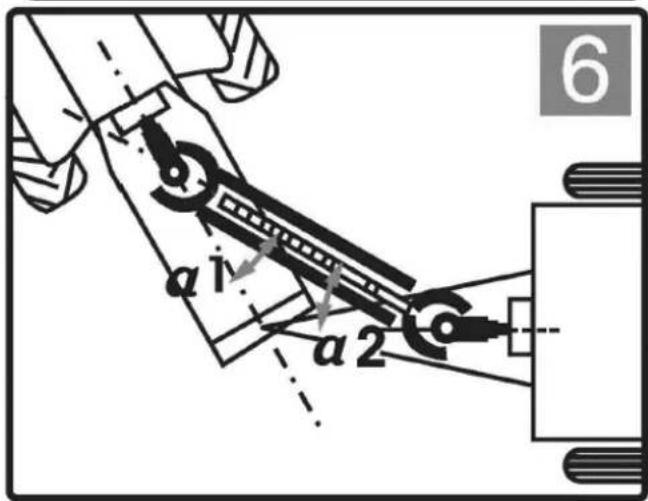

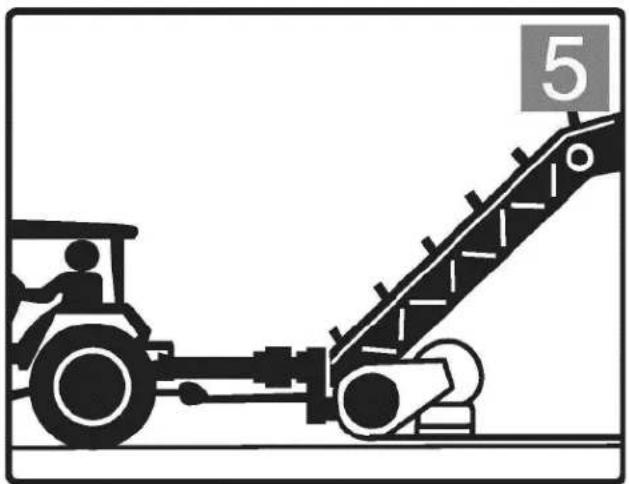

Το τρακτέρ πρέπει να στερεωθεί στο εργαλείο και να τοποθετηθεί έτσι ώστε οι γωνίες των αρμών να είναι ελάχιστες και ίσες.
Απενεργοποιήστε το ΡΤΟ εάν οι γωνίες είναι πολύ μεγάλες ή δεν είναι ίδιες
ΠΡΙΝ ΠΡΟΣΠΑΘΗΣΕΤΕ ΟΠΟΙΑΔΗΠΟΤΕ ΔΙΑΔΙΚΑΣΙΕΣ ΕΠΙΣΚΕΥΗΣ, ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΝΤΑ ΚΑΤΑΛΛΗΛΑ ΟΠΩΣ ΓΥΑΛΙΑ ΑΣΦΑΛΕΙΑΣ, ΠΑΠΟΥΤΣΙΑ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΓΑΝΤΙΑ. ΜΗ ΦΟΡΑΤΕ ΡΟΥΧΑ ΡΟΥΧΑ ΦΥΛΑ 'Η ΦΟΡΕΤΑ ΓΥΡΩ ΤΟΝ ΑΞΟΝΑ ΡΤΟ.
EL
Βεβαιωθείτε ότι η γραμμή μετάδοσης κίνησης είναι στερεωμένη με ασφάλεια στο τρακτέρ και στο μηχάνημα πριν από τη λειτουργία.
Καθαρίστε και γρασάρετε το ΡΤΟ και τον άξονα του τρακτέρ πριν εγκαταστήσετε τη γραμμή μετάδοσης κίνησης.
EL

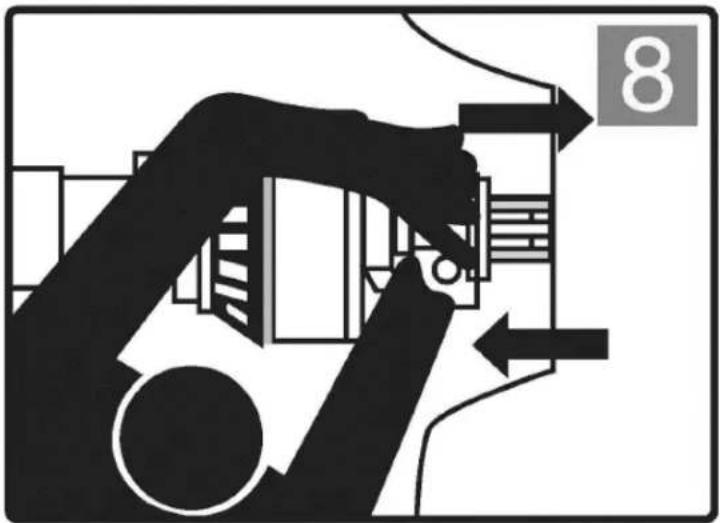

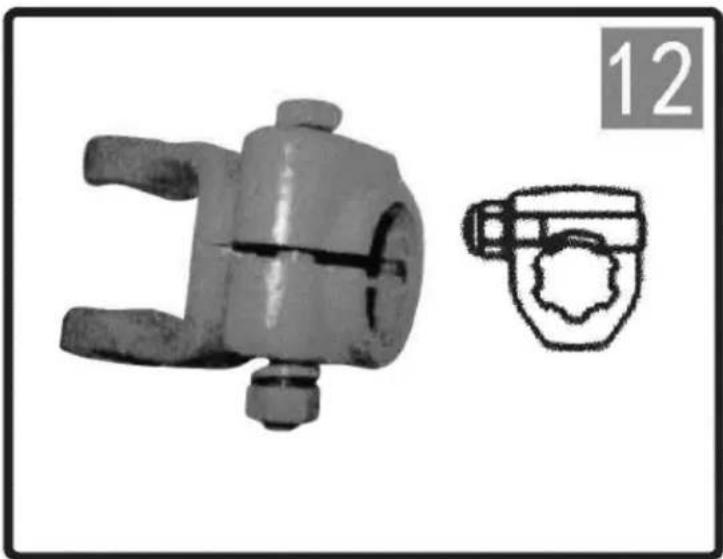

Σπρώξτε τον πείρο και σύρετε τον ζυγό πάνω στον άξονα ΡΤΟ, έτσι ώστε ο πείρος να δεσμεύει την αυλάκωση του ΡΤΟ.
Βεβαιωθείτε ότι ο πείρος επιστρέφει στην αρχική του θέση μετά την προσάρτηση στον άξονα.
Σύρετε το κολάρο στην ανοιχτή θέση. Σύρετε το ζυγό πάνω στον αρθρωτό άξονα. Απελευθερώστε το κολάρο και προσαρμόστε μέχρι ο ζυγός να στερεωθεί σωστά στον άξονα.
EL

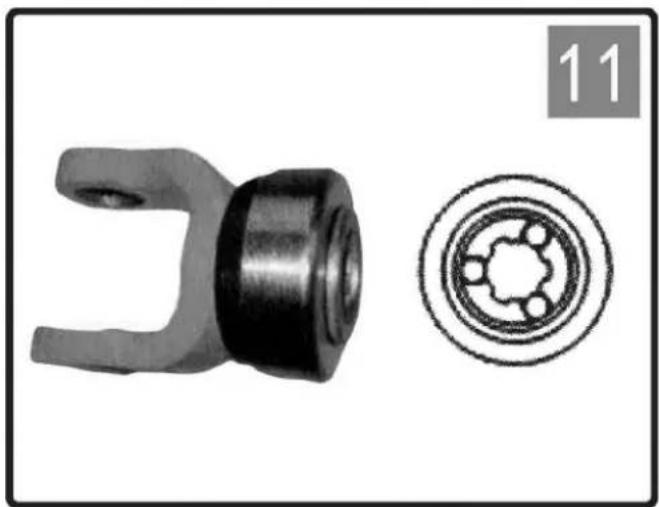

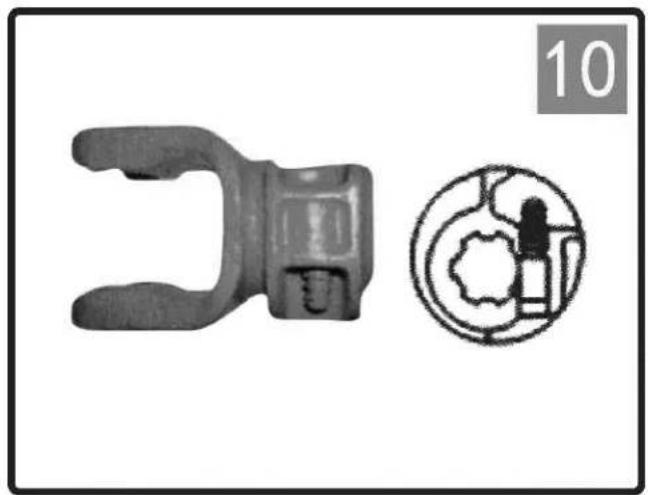

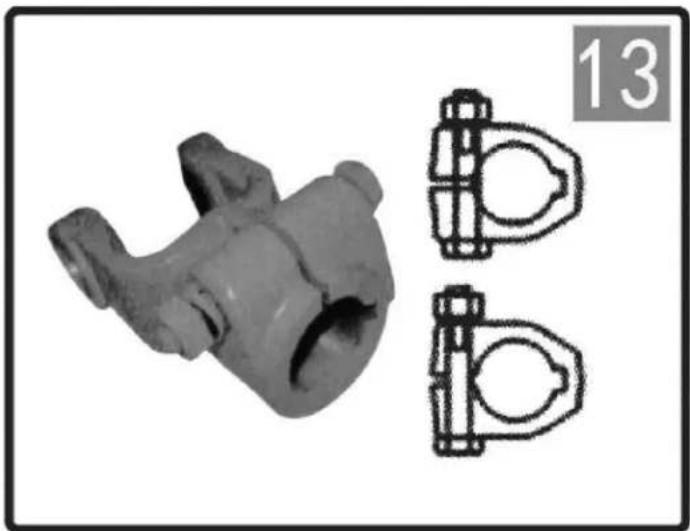

Σύρετε το ζυγό πάνω στο ΡΤΟ και τοποθετήστε το μπουλόνι.

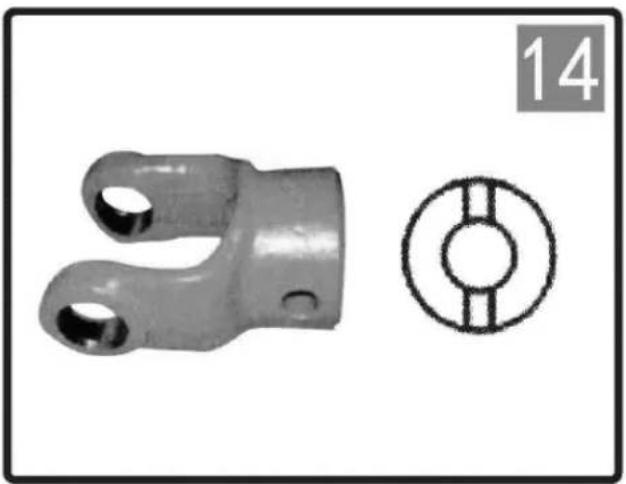

Σύρετε το ζυγό πάνω στο ΡΤΟ και τοποθετήστε το μπουλόνι.
EL
ΑΠΛΑ ΔΙΑΜΕΤΡΟ ΚΑΙ ΚΛΕΙΔΙΑ
Επιλέξτε το μήκος του μπουλονιού με τέτοιο τρόπο ώστε να ελαχιστοποιήσετε την προεξοχή.

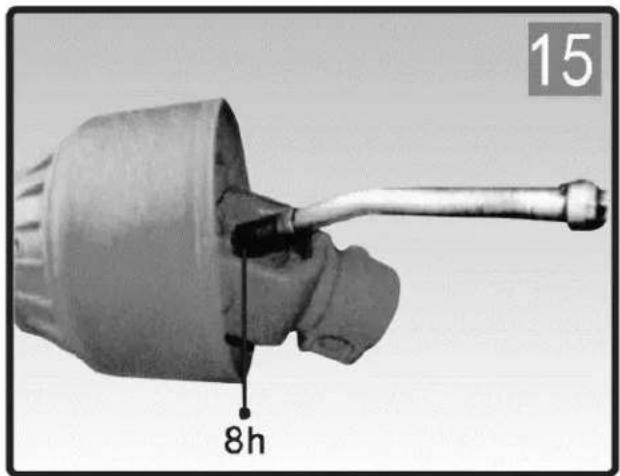

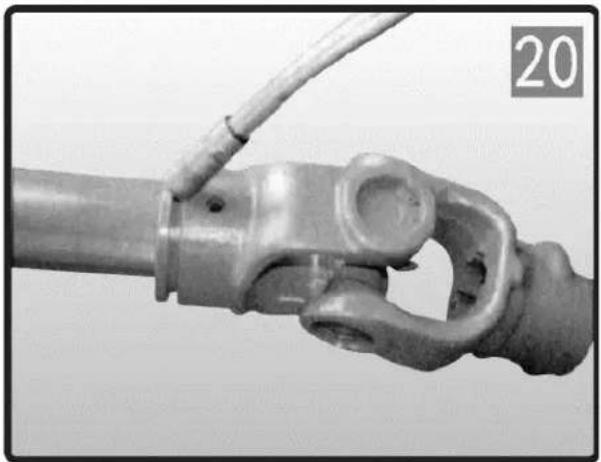

Απαιτείται συχνή λίπανση, Λιπάνετε τα μέρη
του άξονα μετάδοσης κίνησης
Μετά τον αριθμό των ωρών που
χρησιμοποιήθηκαν
Όπως φαίνεται στο σχέδιο
EL
- Αποσυναρμολογήστε τον εσωτερικό σωλήνα από τον εξωτερικό.

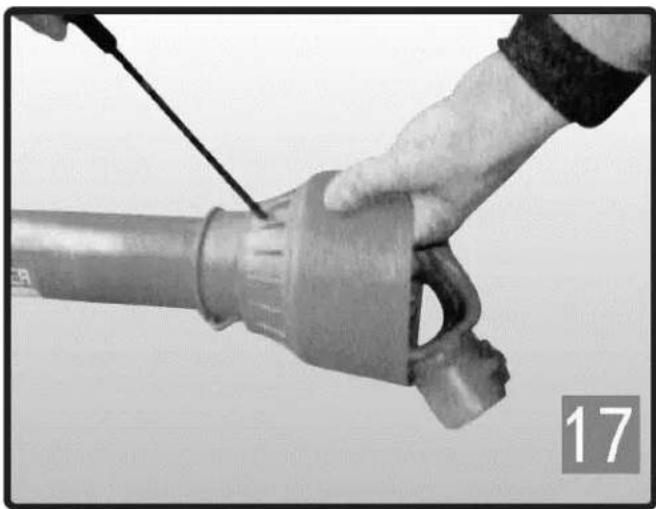

- Πάρτε ένα κατσαβίδι για να πιέσετε την πόρπη από τη μία στην άλλη και μετά να αφαιρέσετε τον εξωτερικό σωλήνα εκτός από το πλαστικό καπάκι.

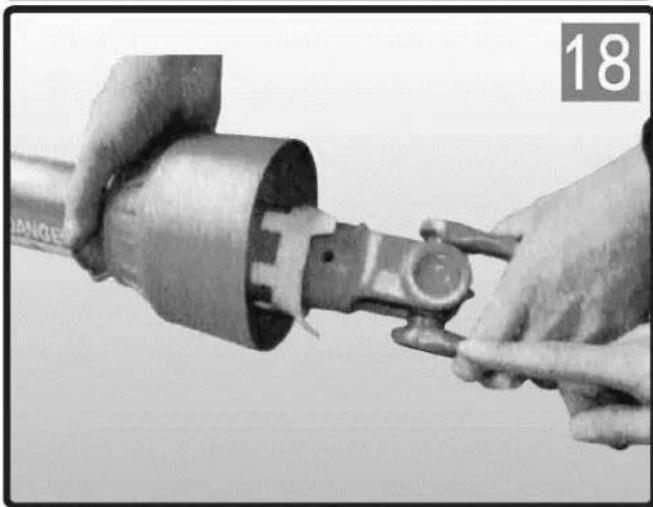

- Αφαιρέστε το νάιλον ρουλεμάν από την υποδοχή του ζυγού.
- Επαναλάβετε τα προαναφερθέντα βήματα για την άλλη πλευρά.
EL
-
Λιπάνετε την υποδοχή στο ζυγό.
-
Βάλτε το νάιλον ρουλεμάν στην υποδοχή του ζυγού.

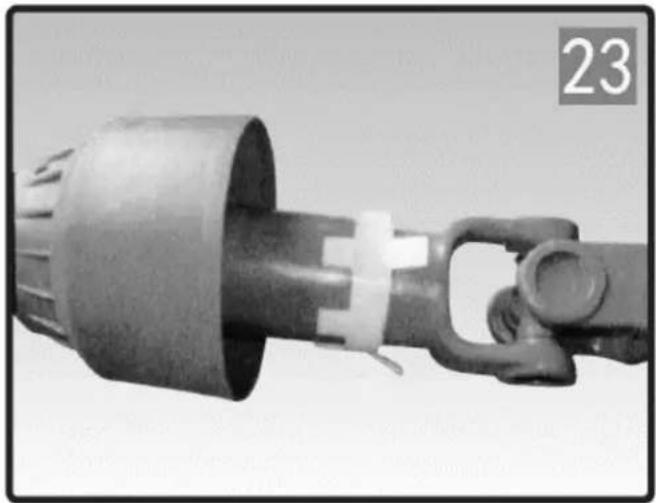

- Βάλτε τον εσωτερικό σωλήνα με το ζυγό μέσα του
πλαστικό κάλυμμα.
- Ευθυγραμμίστε το ρουλεμάν με τις δύο οπές στο
πλαστικό καπάκι και μετά πιέστε το.
BPAXYNSEH TOY KINHTOAΞONA (Δεν συνιστούμε τροποποίηση στα προϊόντα μας.)
-
Αφαιρέστε τη θωράκιση.
-

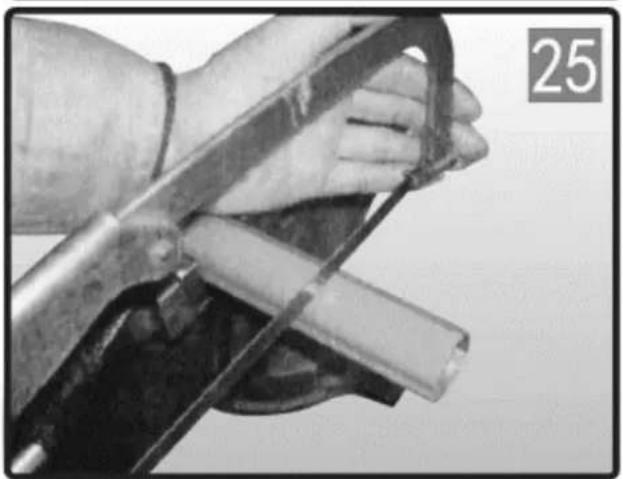

Κοντύνετε τους εσωτερικούς και εξωτερικούς σωλήνες μετάδοσης κίνησης σε το απαιτούμενο μήκος. Κοντύνετε τους σωλήνες κίνησης ένα κάθε φορά κόβοντας το ίδιο μήκος από τόσο εσωτερικοί όσο και εξωτερικοί σωλήνες.

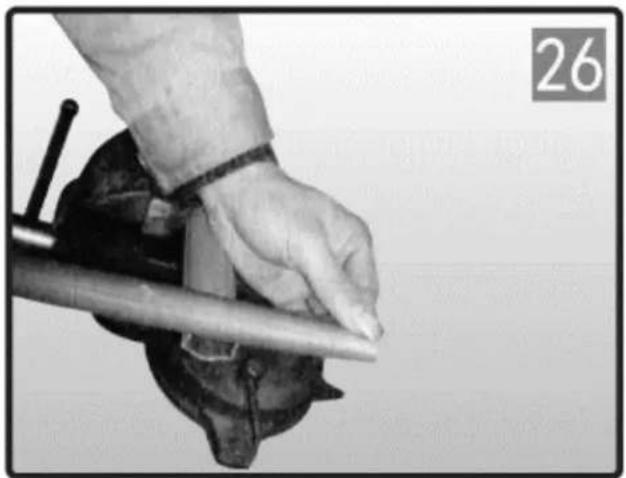

- Ξεφλουδίστε τις άκρες του σωλήνα μετάδοσης κίνησης με μια λίμα και καθαρίστε όλα τα ρινίσματα από τους σωλήνες.
EL

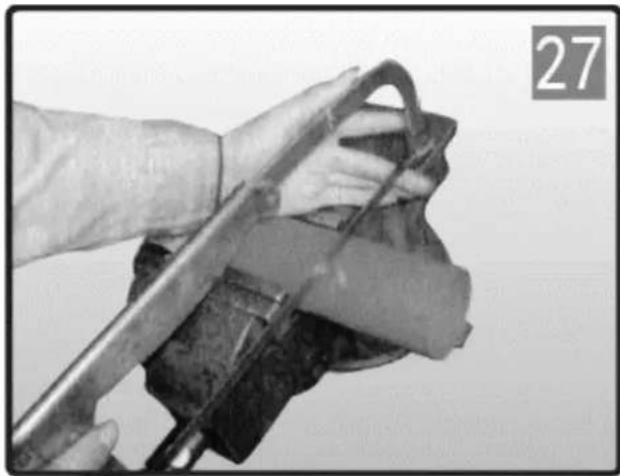

- Κοντύνετε τους πλαστικούς προστατευτικούς σωλήνες έναν κάθε φορά κόβοντας το ίδιο μήκος που κόπηκε από τους εσωτερικούς σωλήνες κίνησης.

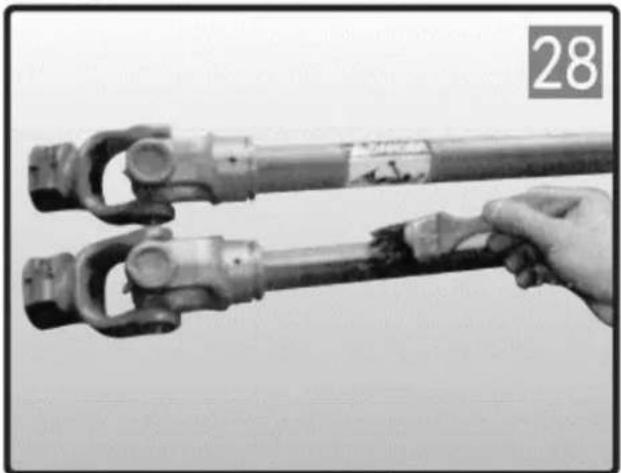

- Λιπάνετε τον εσωτερικό σωλήνα μετάδοσης κίνησης και επανασυναρμολογήστε τη θωράκιση στον άξονα μετάδοσης κίνησης.

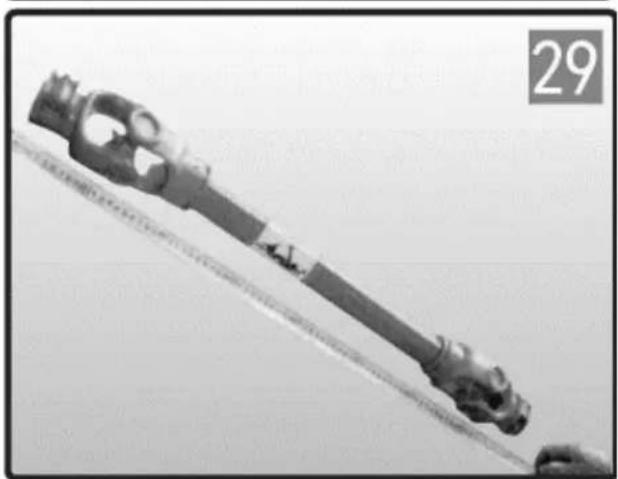

Ελέγξτε το μήκος του άξονα μετάδοσης κίνησης στις ελάχιστες και μέγιστες θέσεις του μηχανήματος. Οι σωλήνες μετάδοσης κίνησης πρέπει να επικαλύπτονται κατά το 1/3 του μήκους τους κατά τις συνθήκες εργασίας. Οι προστατευτικοί σωλήνες δεν πρέπει ποτέ να χωρίζονται κατά τη χρήση.
EL

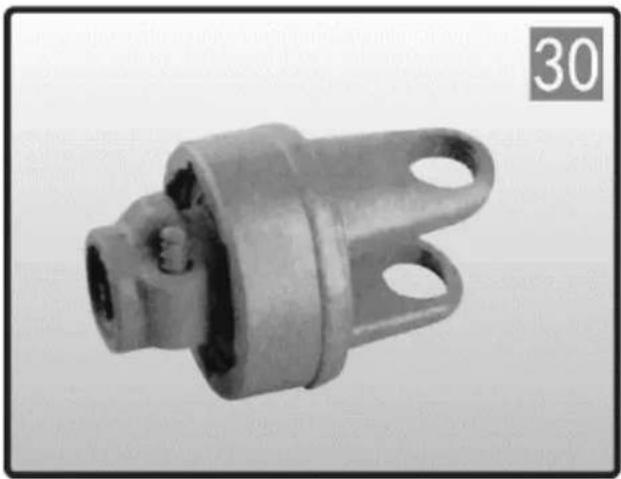

Αυτή η συσκευή αποτρέπει τη μετάδοση αδρανειακών φορτίων από το μηχάνημα στον τρακτέρ κατά την επιβράδυνση ή τη διακοπή του ΡΤΟ.
Μείνετε μακριά από το εργαλείο μέχρι να σταματήσουν να κινούνται όλα τα μέρη.
Λιπάνετε κάθε 50 ώρες χρήσης και μετά την αποθήκευση.
ΠΕΡΙΟΡΙΣΤΗΣ ΡΟΠΗΣ ΤΥΠΟΥ ΚΑΤΑΛΟΓΙΑΣ ΣΑ-ΚΑΜΑΝΤΑΣ
Αυτή η συσκευή διακόπτει τη μετάδοση ισχύος όταν η ροπή υπερβαίνει τη ρύθμιση.
Απενεργοποιήστε αμέσως το ΡΤΟ όταν ακούγονται ήχοι καστάνιας.
Λιπάνετε κάθε 50 ώρες χρήσης και μετά την αποθήκευση.
ΠΕΡΙΟΡΙΣΤΗΣ ΡΟΠΗΣ ΜΠΟΥΛΩΝ SB-SHEAR
Αυτή η συσκευή διακόπτει τη μετάδοση ισχύος με διάτμηση ενός μπουλονιού όταν η ροπή υπερβαίνει τη ρύθμιση.
Αντικαταστήστε το διατμημένο μπουλόνι με την ίδια διάμετρο, μήκος και ποιότητα με το πρωτότυπο.
Λιπάνετε το SB με γράσο τουλάχιστον μία φορά κάθε εποχή και μετά από μια περίοδο αχρηστίας.
EL

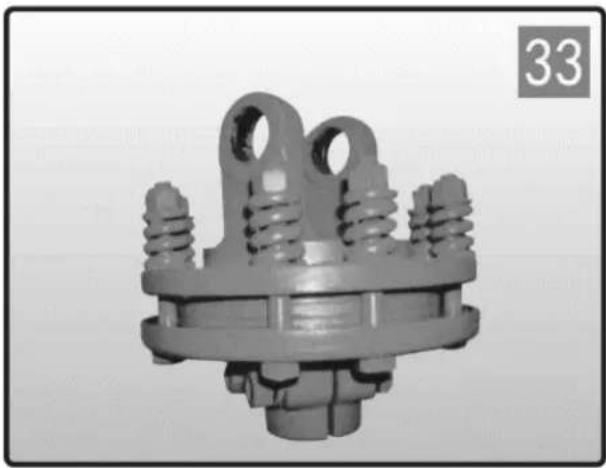

Περιορίζει τη μετάδοση της ροπής στην τιμή ρύθμισης. Μην αλλάξετε τη συμπίεση του ελατηρίου γιατί αυτό θα τροποποιήσει τη ρύθμιση της συσκευής. Η ρύθμιση της ροπής ρυθμίζεται αυξάνοντας ή μειώνοντας το ύψος των ελατηρίων. Για αύξηση/μείωση της ροπής ρύθμιση σφίξτε/ξεσφίξτε τα οκτώ παξιμάδια κατά το 1/4 της στροφής και ελέγξτε για σωστή λειτουργία. Επαναλάβετε τη διαδικασία εάν χρειάζεται. Αποφύγετε το υπερβολικό σφίξιμο των μπουλονιών του εργαλείου, μπορεί να προκληθεί ζημιά στο τρακτέρ ή στη γραμμή μετάδοσης κίνησης.
HR
| Parametar opis | Parametar vrijednost | ||
| Naziv proizvoda | Pogonska osovina | ||
| Model | WIE-PTO-235 | WIE-PTO-194 | WIE-PTO-141 |
| Duljina [cm] | 160 / 235 | 127 / 194 | 101 / 141 |
| Težina [kg] | 20.76 | 12.38 | 10.38 |
| Naziv proizvoda | Pogonska osovina | ||
| Model | WIE-PTO-114 | WIE-PTO-95 | WIE-PTO-72 |
| Duljina [mm] | 89 / 114 | 74 / 95 | 61 / 72 |
| Težina [kg] | 8.02 | 5.72 | 13.52 |
