Typ výrobku	Zemědělský vývodový hřídel (PTO)
Značka	Wiesenfield
Model	WIE-PTO-194
Teleskopická délka	127 cm (zasunuto) / 194 cm (vysunuto)
Hmotnost	12,38 kg
Materiál	Ocel s plastovou ochranou
Napájení	Vývodový hřídel traktoru (standardně 540 ot/min)
Hlavní funkce	Mechanický přenos výkonu, ochrana pomocí omezovače točivého momentu (třecí, střižný šroub nebo rohatka)
Minimální přesah trubek	1/3 celkové délky při použití
Mazání	Každých 50 hodin používání nebo po skladování
Bezpečnost	Povinné ochrany, minimální úhel kloubu, zastavení motoru před údržbou
Údržba a čištění	Čištění a mazání před instalací, kontrola upevnění
Náhradní díly	Střižné šrouby, nylonová ložiska, plastové krytky, ochrany
Možnost zkrácení	Ano, hnací trubky a ochrany je třeba řezat na stejnou délku
Obecné informace	Dostupné modely v několika délkách (72 cm až 235 cm)

Často kladené otázky - WIE-PTO-194 Wiesenfield

Jak správně nainstalovat vývodový hřídel?

Ujistěte se, že traktor a nářadí jsou připojeny a vyrovnány. Vyčistěte a namažte drážky. Zatlačte kolík a posuňte vidlici na vývodový hřídel, dokud nezapadne do drážky. Zkontrolujte, zda se kolík vrátil do polohy. U hřídelů s objímkou posuňte objímku do otevřené polohy, vložte třmen, poté uvolněte objímku k zajištění.

Jaká bezpečnostní opatření je třeba dodržovat?

Nikdy nepoužívejte bez nasazených ochran hřídele, traktoru a nářadí. Zastavte motor a vytáhněte klíček před jakoukoli údržbou. Udržujte osoby mimo pohyblivé části. Při opravách noste bezpečnostní brýle, obuv a rukavice.

Jak zkrátit hnací hřídel?

Demontujte vnitřní a vnější trubky. Odstraňte ochrany. Nařízněte vnitřní a vnější hnací trubky na stejnou požadovanou délku. Odstraňte otřepy pilníkem. Nařízněte plastové ochrany na stejnou délku. Namažte vnitřní trubku a smontujte celek. Zkontrolujte, zda je přesah alespoň 1/3.

Jak často mám mazat hřídel?

Mažte každých 50 hodin používání a po skladování. Používejte vhodný tuk na pohyblivé části, nylonová ložiska a drážky. Pravidelné mazání prodlužuje životnost a zabraňuje předčasnému opotřebení.

Co dělat v případě cvakání?

Cvakání znamená, že třecí nebo rohatkový omezovač točivého momentu překročil svůj nastavený moment. Okamžitě vypněte vývodový hřídel. Zkontrolujte příčinu nadměrného momentu (zablokování nářadí) a odstraňte ji. Po zásahu namažte omezovač.

Jak vyměnit střižný šroub?

Vypněte vývodový hřídel a odstraňte zlomený šroub. Nahraďte ho šroubem stejného průměru, délky a pevnostní třídy jako originál. Nikdy nepoužívejte šroub vyšší kvality, mohlo by dojít k poškození traktoru nebo nářadí. Po výměně namažte mechanismus.

Jaká je minimální délka přesahu trubek?

Teleskopické trubky se musí při používání překrývat alespoň o 1/3 své délky. Zajišťuje to tuhost a zabraňuje oddělení. Zkontrolujte přesah v minimální a maximální poloze nářadí.

Mohu používat hřídel s nadměrnými úhly?

Ne. Úhly kloubů musí být minimální a shodné. Pokud jsou úhly příliš velké nebo nejsou stejné, vypněte vývodový hřídel. Nadměrné úhly způsobují rychlé opotřebení, vibrace a mohou poškodit převod.

Jak vyčistit hřídel před instalací?

Vyčistěte vývodový hřídel traktoru a hřídel nářadí čistým hadříkem. Odstraňte veškerý starý tuk, prach nebo nečistoty. Před montáží hřídele naneste novou vrstvu tuku na drážky. To usnadní instalaci a sníží opotřebení.

Kde najdu náhradní díly?

Náhradní díly, jako jsou střižné šrouby, nylonová ložiska, plastové krytky a ochrany, jsou k dispozici u autorizovaných prodejců Wiesenfield nebo online. Vždy používejte originální díly pro zajištění bezpečnosti a kompatibility.

NÁVOD K OBSLUZE WIE-PTO-194 Wiesenfield

Parametrupopis	Parametruhodnota
Název výrobku	Hnací hřídel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Délka [cm]	160 / 235	127 / 194	101 / 141
Hmotnost [kg]	20.76	12.38	10.38
Název výrobku	Hnací hřídel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Délka [mm]	89 / 114	74 / 95	61 / 72
Hmotnost [kg]	8.02	5.72	13.52

Neprovozujte stroj bez nasazených krytů hnacího hřídele, traktoru a nářadí. Kryty hnacího hřídele se musí na hnacím hřídeli volně otáčet.

Udržujte obsluhu a kolemjdoucí mimo všechny pohyblivé části.

KONTAKT S OTOČNÝM HŘÍDELEM MŮŽE ZPŮSOBIT VÁŽNÉ ZRANĚNÍ NEBO SMRT

Všechny rotující části musí být stíněné

CZ

Hnací soustava musí být bezpečně připevněna na obou koncích.

Kryty se musí na hnacím ústrojí volně otáčet

Před přiblížením se k nářadí nebo před prováděním jakékoli údržby vypněte motor traktoru a vytáhněte klíček

Potvrďte minimální a maximální pracovní délku hřídele pohonu.

Teleskopické trubky se musí při používání překrývat minimálně o 1/3 své délky.

CZ

Traktor musí být připojen k nářadí a umístěn tak, aby úhly kloubů byly minimální a stejné.

Pokud jsou úhly příliš velké nebo nejsou totožné, odpojte vývodový hřídel

PŘED ZKOUŠENÍM JAKÝCHKOLI POSTUPŮ OPRAVY VŽDY POUŽÍVEJTE VHODNÉ BRÝLE, BEZPEČNOSTNÍ OBUV A RUKAVICE. KOLEM VÝVODOVÉHO HŘÍDELE NENOSTE VOLNÝ NEBO Pytlovitý ODĚV.

CZ

Před zahájením práce se ujistěte, že je hnací ústrojí bezpečně připojeno k traktoru a nářadí.

Před montáží hnacího ústrojí vyčistěte a namažte vývodový hřídel traktoru a hřídel nářadí.

CZ

Zatlačte na čep a nasuňte třmen na kloubový hřídel tak, aby čep zapadl do drážky na PTO.

Ujistěte se, že se čep po připojení k hřídeli vrátí do své výchozí polohy.

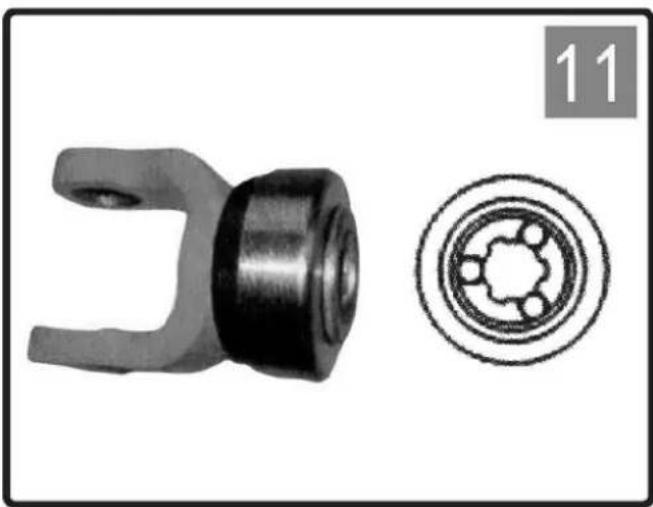

Posuňte obojek do otevřené polohy. Nasuňte třmen na drážkovaný hřídel. Uvolněte objímku a upravte, dokud nebude třmen správně připojen k hřídeli.

CZ

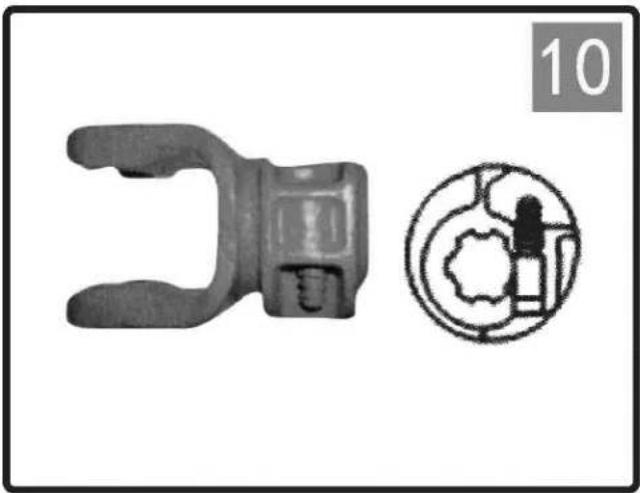

Nasuňte třmen na PTO a vložte šroub.

Nasuňte třmen na PTO a vložte šroub.

CZ

Délku šroubu zvolte tak, abyste minimalizovali vyčnívání.

Je nutné časté mazání, Namažte díly hřídele hnacího ústrojí

Jak je znázorněno na výkresu

CZ

1. Demontujte vnitřní trubku z vnější.
2. Pomocí šroubováku stlačte přezku z jedné na druhou a poté sejměte vnější trubku od plastového uzávěru.

1. Vyjměte nylonové ložisko ze štěrbiny třmenu.
2. Opakujte výše uvedené kroky pro druhou stranu.

CZ

1. Namažte drážku na třmenu.
2. Vložte nylonové ložisko do drážky třmenu.

CZ

1. Vložte vnitřní trubku s třmenem do její plastový kryt.
2. Vyrovnejte ložisko se dvěma otvory na plastovým uzávěrem a poté jej stiskněte.

ZKRÁCENÍ HNACÍHO HŘÍDELE (Nedoporučujeme úpravy našich produktů.)

1. Odstraňte stínění.

2. Zkraťte vnitřní a vnější trubky pohonu na požadovanou délku. Zkraťte hnací trubky jeden po druhém odříznutím stejné délky vnitřní i vnější trubky.

1. Odstraňte otřepy z okrajů hnací trubky pilníkem a očistěte všechny piliny z trubek.

CZ

1. Plastové stínící trubky jednu po druhé zkratte odříznutím stejné délky, ze které bylo odříznuto vnitřní hnací trubky.

1. Namažte vnitřní trubku pohonu a znovu namontujte stínění na hnací hřídel.

Zkontrolujte délku hnacího hřídele v minimální a maximální poloze stroje. Hnací trubky by se měly během pracovních podmínek překrývat o 1/3 své délky; Trubky stínění by se při používání nikdy neměly oddělit.

CZ

RA-Přejížděná SPOJKA

Toto zařízení zabraňuje přenosu setrvačných zatížení z nářadí na traktor při zpomalování nebo zastavování PTO. Udržujte mimo dosah nářadí, dokud se všechny části nezastaví. Namažte každých 50 hodin použití a po skladování.

OMEZOVAČ MOMENTU TYPU SA- RATCHET

Toto zařízení přeruší přenos výkonu, když točivý moment překročí nastavenou hodnotu. Okamžitě vypněte vývodový hřídel, když uslyšíte zvuky rohatky. Namažte každých 50 hodin používání a po skladování.

SB-SHEAR BOLT OMEZOVAČ MOMENTU

Toto zařízení přeruší přenos výkonu přestřižením šroubu, když točivý moment překročí nastavenou hodnotu. Nahradťe ustřižený šroub stejným průměrem, délkou a jakostí jako původní. Namažte SB mazacím šroubením alespoň jednou za sezónu a po určité době nepoužívání.

CZ

Omezuje prěnos točivého momentu na nastavenou hodnotu. Neměňte stlačení pružiny, protože to změní nastavení zařízení. Nastavení krouticího momentu se nastavuje zvýšením nebo snížením výšky pružin. Pro zvýšení/snížení točivého momentu nastavení utáhněte/povolte osm matic o 1/4 otáčky a zkontrolujte správnou funkci. V případě potřeby postup opakujte. Vyvarujte se nadměrného utahování šroubů nářadí, může dojít k poškození traktoru nebo hnacího ústrojí.

FR

Udržujte operátorov a okolostojacich mimo dosahu všetkých pohyblivých častí.

KONTAKT S OTOČNÝM HLAVNÝM HRIADEROM MÔŽE SPÔSOBIŤ VÁŽNE ZRANENIE ALEBO SMRŤ

Pred priblížením sa k náradiu alebo vykonávaním akejkol'vek údržby vypnite motor traktora a vyberte klůč

Zatlačte čap a nasuňte strmeň na vývodový hriadel tak, aby čap zapadol do drážky na vývodovom hriadeli.

Dížku skrutky zvol'te tak, aby ste minimalizovali vyčnievanie.

1. Namažte drážku na strmene.
2. Vložte nylonové ložisko do drážky strmeňa.

SK
