WIE-PTO-141 - Zemědělská mechanická součást Wiesenfield - Bezplatný návod k obsluze

Typ produktu	Vývodový hřídel (PTO)
Značka	Wiesenfield
Model	WIE-PTO-141
Délka (zatažená/vysunutá)	101 cm / 141 cm
Hmotnost	10,38 kg
Materiál trubek	Ocel
Ochrana	Plastové kryty
Typ kloubu	Teleskopický
Hlavní funkce	Přenos výkonu z traktoru na zemědělské nářadí
Bezpečnostní zařízení	Třecí omezovač momentu, spojka se střižným šroubem
Mazání	Každých 50 hodin provozu, všechny pohyblivé části
Údržba	Pravidelné čištění, mazání drážek a kloubů
Upevnění	Kolík nebo objímka podle hřídele
Pracovní úhel	Stejné a minimální úhly mezi traktorem a nářadím
Minimální přesah	1/3 délky trubky
Kompatibilita	Se standardními drážkovanými hřídeli
Možnost zkrácení	Ano, řezáním trubek a krytů
Oblast použití	Zemědělství, zahradnictví

Často kladené otázky - WIE-PTO-141 Wiesenfield

Jak správně nainstalovat vývodový hřídel WIE-PTO-141?

Ujistěte se, že traktor je zastavený a klíč je vytažený. Vyčistěte a namažte drážky. Zatlačte kolík a nasuňte vidlici na vývodový hřídel traktoru, dokud kolík nezapadne do drážky. Na druhém konci posuňte objímku do otevřené polohy, nasaďte třmen na drážkovaný hřídel nářadí a poté objímku uvolněte. Zkontrolujte, že oba konce jsou pevně upevněny.

Jaký je postup mazání a jak často?

Mažte všechny pohyblivé části (klouby, drážky) každých 50 hodin provozu a po skladování. Použijte vhodné mazivo. Demontujte trubky, vyjměte nylonová ložiska, namažte štěrbiny a poté smontujte. Podívejte se na schéma v návodu pro přesná místa.

Mohu zkrátit svůj vývodový hřídel?

Ano, je možné zkrátit hnací trubky a plastové kryty. Změřte potřebnou délku s ohledem na přesah alespoň 1/3. Řezejte trubky pilou, odstraňte otřepy a řezejte kryty na stejnou délku. Namažte vnitřní trubku před opětovnou montáží. Pozor: neupravujte klouby.

Co dělat, když se hřídel neotáčí volně nebo vydává hluk?

Zkontrolujte, zda se kryty volně otáčejí a nejsou zaseknuté. Ujistěte se, že úhly mezi traktorem a nářadím jsou minimální a stejné. Pokud hluk pochází z omezovače točivého momentu, okamžitě odpojte vývodový hřídel. Nedostatečné mazání nebo špatné vyrovnání mohou být příčinou.

Jak poznám, že je délka hřídele správná?

Hřídel by se měl být schopen zatáhnout a vysunout bez napětí mezi minimální a maximální polohou stroje. Trubky by se měly překrývat alespoň o 1/3 své délky v pracovní poloze. Kryty by se nikdy neměly oddělit. Zkontrolujte délky před každým použitím.

Co znamená cvakavý zvuk omezovače točivého momentu?

Cvakavý zvuk znamená, že třecí omezovač točivého momentu překročil nastavení a prokluzuje. Okamžitě odpojte vývodový hřídel, aby nedošlo k poškození nářadí nebo traktoru. Zkontrolujte nastavení točivého momentu a namažte zařízení. Pokud problém přetrvává, kontaktujte odborníka.

Jak vyměnit střižný šroub?

Zastavte traktor a vypněte motor. Vyměňte střižný šroub za šroub stejného průměru, délky a pevnostní třídy. Použijte vhodné nástroje. Mazací zařízení namažte alespoň jednou za sezónu.

Jaká bezpečnostní opatření mám dodržovat?

Nenoste volné oblečení, odstraňte šperky a svažte si dlouhé vlasy. Používejte ochranné pomůcky: brýle, rukavice, bezpečnostní obuv. Ujistěte se, že všechny kryty jsou na svém místě a volně se otáčejí. Udržujte obsluhu a přihlížející v bezpečné vzdálenosti. Před jakýmkoli zásahem vždy vypněte motor a vyjměte klíč.

Mohu hřídel používat při velkých úhlech?

Ne, úhly mezi klouby musí být minimální a stejné. Příliš velké nebo nestejné úhly mohou poškodit hřídel a způsobit nehody. Odpojte vývodový hřídel, pokud úhly překročí doporučené limity výrobce.

Co dělat, když se zajišťovací kolík nezajistí?

Zkontrolujte, zda není kolík poškozený nebo ucpaný. Vyčistěte a namažte drážku vývodového hřídele. Pevně zatlačte kolík a současně posuňte vidlici. Ujistěte se, že se kolík vrátí do své počáteční polohy. Pokud problém přetrvává, zkontrolujte opotřebení drážek.

NÁVOD K OBSLUZE WIE-PTO-141 Wiesenfield

Parametrupopis	Parametruhodnota
Název výrobku	Hnací hřídel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Délka [cm]	160 / 235	127 / 194	101 / 141
Hmotnost [kg]	20.76	12.38	10.38
Název výrobku	Hnací hřídel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Délka [mm]	89 / 114	74 / 95	61 / 72
Hmotnost [kg]	8.02	5.72	13.52

Neprovozujte stroj bez nasazených krytů hnacího hřídele, traktoru a nářadí. Kryty hnacího hřídele se musí na hnacím hřídeli volně otáčet.

Udržujte obsluhu a kolemjdoucí mimo všechny pohyblivé části.

KONTAKT S OTOČNÝM HŘÍDELEM MŮŽE ZPŮSOBIT VÁŽNÉ ZRANĚNÍ NEBO SMRT

Všechny rotující části musí být stíněné

CZ

Hnací soustava musí být bezpečně připevněna na obou koncích.

Kryty se musí na hnacím ústrojí volně otáčet

Před přiblížením se k nářadí nebo před prováděním jakékoli údržby vypněte motor traktoru a vytáhněte klíček

Potvrďte minimální a maximální pracovní délku hřídele pohonu.

Teleskopické trubky se musí při používání překrývat minimálně o 1/3 své délky.

CZ

Traktor musí být připojen k nářadí a umístěn tak, aby úhly kloubů byly minimální a stejné.

Pokud jsou úhly příliš velké nebo nejsou totožné, odpojte vývodový hřídel

PŘED ZKOUŠENÍM JAKÝCHKOLI POSTUPŮ OPRAVY VŽDY POUŽÍVEJTE VHODNÉ BRÝLE, BEZPEČNOSTNÍ OBUV A RUKAVICE. KOLEM VÝVODOVÉHO HŘÍDELE NENOSTE VOLNÝ NEBO Pytlovitý ODĚV.

CZ

Před zahájením práce se ujistěte, že je hnací ústrojí bezpečně připojeno k traktoru a nářadí.

Před montáží hnacího ústrojí vyčistěte a namažte vývodový hřídel traktoru a hřídel nářadí.

CZ

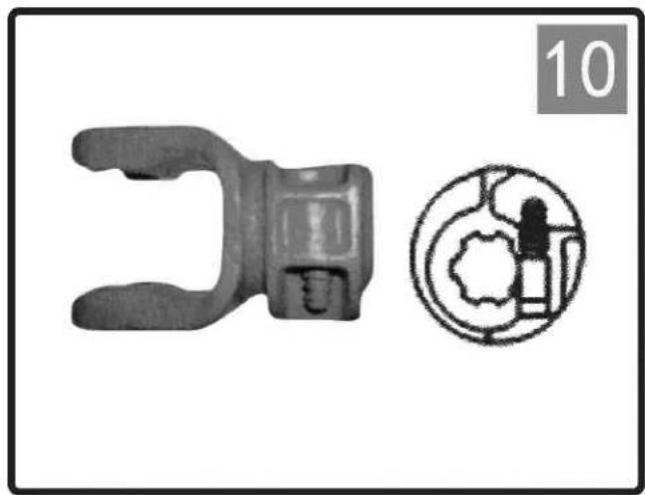

Zatlačte na čep a nasuňte třmen na kloubový hřídel tak, aby čep zapadl do drážky na PTO.

Ujistěte se, že se čep po připojení k hřídeli vrátí do své výchozí polohy.

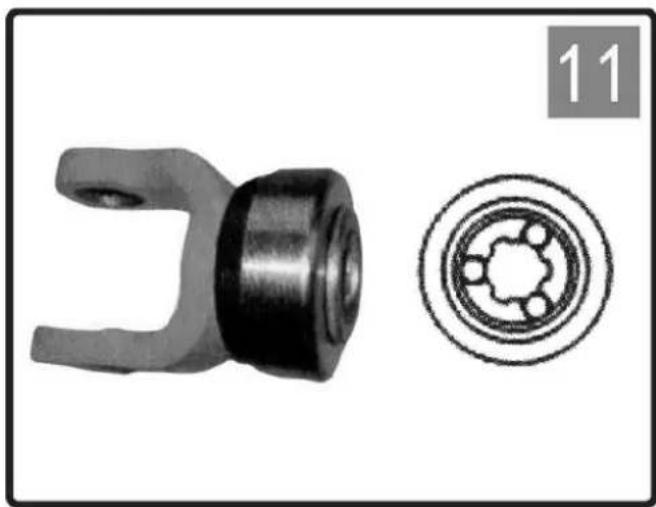

Posuňte obojek do otevřené polohy. Nasuňte třmen na drážkovaný hřídel. Uvolněte objímku a upravte, dokud nebude třmen správně připojen k hřídeli.

CZ

Nasuňte třmen na PTO a vložte šroub.

Nasuňte třmen na PTO a vložte šroub.

CZ

Délku šroubu zvolte tak, abyste minimalizovali vyčnívání.

Je nutné časté mazání, Namažte díly hřídele hnacího ústrojí

Jak je znázorněno na výkresu

CZ

1. Demontujte vnitřní trubku z vnější.
2. Pomocí šroubováku stlačte přezku z jedné na druhou a poté sejměte vnější trubku od plastového uzávěru.

1. Vyjměte nylonové ložisko ze štěrbiny třmenu.
2. Opakujte výše uvedené kroky pro druhou stranu.

CZ

1. Namažte drážku na třmenu.
2. Vložte nylonové ložisko do drážky třmenu.

CZ

1. Vložte vnitřní trubku s třmenem do její plastový kryt.
2. Vyrovnejte ložisko se dvěma otvory na plastovým uzávěrem a poté jej stiskněte.

ZKRÁCENÍ HNACÍHO HŘÍDELE (Nedoporučujeme úpravy našich produktů.)

1. Odstraňte stínění.

2. Zkraťte vnitřní a vnější trubky pohonu na požadovanou délku. Zkraťte hnací trubky jeden po druhém odříznutím stejné délky vnitřní i vnější trubky.

1. Odstraňte otřepy z okrajů hnací trubky pilníkem a očistěte všechny piliny z trubek.

CZ

1. Plastové stínící trubky jednu po druhé zkratte odříznutím stejné délky, ze které bylo odříznuto vnitřní hnací trubky.

1. Namažte vnitřní trubku pohonu a znovu namontujte stínění na hnací hřídel.

Zkontrolujte délku hnacího hřídele v minimální a maximální poloze stroje. Hnací trubky by se měly během pracovních podmínek překrývat o 1/3 své délky; Trubky stínění by se při používání nikdy neměly oddělit.

CZ

RA-Přejížděná SPOJKA

Toto zařízení zabraňuje přenosu setrvačných zatížení z nářadí na traktor při zpomalování nebo zastavování PTO. Udržujte mimo dosah nářadí, dokud se všechny části nezastaví. Namažte každých 50 hodin použití a po skladování.

OMEZOVAČ MOMENTU TYPU SA- RATCHET

Toto zařízení přeruší přenos výkonu, když točivý moment překročí nastavenou hodnotu. Okamžitě vypněte vývodový hřídel, když uslyšíte zvuky rohatky. Namažte každých 50 hodin používání a po skladování.

SB-SHEAR BOLT OMEZOVAČ MOMENTU

Toto zařízení přeruší přenos výkonu přestřižením šroubu, když točivý moment překročí nastavenou hodnotu. Nahradťe ustřižený šroub stejným průměrem, délkou a jakostí jako původní. Namažte SB mazacím šroubením alespoň jednou za sezónu a po určité době nepoužívání.

CZ

Omezuje prěnos točivého momentu na nastavenou hodnotu. Neměňte stlačení pružiny, protože to změní nastavení zařízení. Nastavení krouticího momentu se nastavuje zvýšením nebo snížením výšky pružin. Pro zvýšení/snížení točivého momentu nastavení utáhněte/povolte osm matic o 1/4 otáčky a zkontrolujte správnou funkci. V případě potřeby postup opakujte. Vyvarujte se nadměrného utahování šroubů nářadí, může dojít k poškození traktoru nebo hnacího ústrojí.

FR

Udržujte operátorov a okolostojacich mimo dosahu všetkých pohyblivých častí.

KONTAKT S OTOČNÝM HLAVNÝM HRIADEROM MÔŽE SPÔSOBIŤ VÁŽNE ZRANENIE ALEBO SMRŤ

Pred priblížením sa k náradiu alebo vykonávaním akejkol'vek údržby vypnite motor traktora a vyberte klůč

Zatlačte čap a nasuňte strmeň na vývodový hriadel tak, aby čap zapadol do drážky na vývodovom hriadeli.

Dížku skrutky zvol'te tak, aby ste minimalizovali vyčnievanie.

1. Namažte drážku na strmene.
2. Vložte nylonové ložisko do drážky strmeňa.

SK
