Tipo de produto	Árvore de tomada de força (PTO)
Marca	Wiesenfield
Modelo	WIE-PTO-141
Comprimento (recolhido/esticado)	101 cm / 141 cm
Peso	10,38 kg
Material dos tubos	Aço
Proteção	Capas de plástico
Tipo de junta universal	Telescópica
Função principal	Transmissão de potência do trator para o implemento agrícola
Dispositivos de segurança	Limitador de torque por fricção, embreagem por pino de cisalhamento
Lubrificação	A cada 50 horas de uso, todas as peças móveis
Manutenção	Limpeza regular, lubrificação das estrias e juntas universais
Fixacão	Pino ou colar conforme o eixo
Ângulo de operação	Ângulos iguais e mínimos entre trator e implemento
Sobreposição mínima	1/3 do comprimento do tubo
Compatibilidade	Com eixos estriados padrão
Encurtamento possível	Sim, cortando tubos e proteções
Área de uso	Agricultura, jardinagem

Perguntas frequentes - WIE-PTO-141 Wiesenfield

Como instalar corretamente a árvore de tomada de força WIE-PTO-141?

Certifique-se de que o trator está desligado e a chave removida. Limpe e lubrifique as estrias. Empurre o pino e deslize a garfo sobre o eixo de tomada de força do trator até que o pino se encaixe na ranhura. Para a outra extremidade, deslize o colar para a posição aberta, insira a junta no eixo estriado do implemento e, em seguida, solte o colar. Verifique se ambas as extremidades estão firmemente fixadas.

Qual é o procedimento de lubrificação e com que frequência?

Lubrifique todas as peças móveis (juntas universais, estrias) a cada 50 horas de uso e após armazenamento. Use uma graxa adequada. Desmonte os tubos, remova os rolamentos de nylon, lubrifique as fendas e remonte. Consulte o diagrama do manual para os pontos exatos.

Posso encurtar minha árvore de tomada de força?

Sim, é possível encurtar os tubos de transmissão e as proteções de plástico. Meça o comprimento necessário considerando uma sobreposição de pelo menos 1/3. Corte os tubos com serra, desbaste as bordas e corte as proteções no mesmo comprimento. Lubrifique o tubo interno antes de remontar. Atenção: não modifique as juntas universais.

O que fazer se o eixo não girar livremente ou fizer barulho?

Verifique se as proteções giram livremente e não estão presas. Certifique-se de que os ângulos entre trator e implemento são mínimos e iguais. Se o barulho vier do limitador de torque, desengate imediatamente a tomada de força. Lubrificação insuficiente ou mau alinhamento podem ser a causa.

Como posso saber se o comprimento do eixo está correto?

O eixo deve conseguir retrair e estender sem esforço entre as posições mínima e máxima da máquina. Os tubos devem se sobrepor em pelo menos 1/3 do comprimento na posição de trabalho. As proteções nunca devem se separar. Verifique os comprimentos antes de cada uso.

O que significa o barulho de estalo do limitador de torque?

O barulho de estalo indica que o limitador de torque por fricção excedeu o ajuste e está patinando. Desengate imediatamente a tomada de força para evitar danificar o implemento ou o trator. Verifique o ajuste do torque e lubrifique o dispositivo. Se o problema persistir, entre em contato com um profissional.

Como substituir um pino de cisalhamento?

Pare o trator e desligue o motor. Substitua o pino cisalhado por um pino do mesmo diâmetro, comprimento e grau. Use as ferramentas adequadas. Lubrifique o dispositivo com um graxeiro pelo menos uma vez por temporada.

Quais precauções de segurança devo tomar?

Não use roupas largas, retire joias e prenda cabelos longos. Use equipamentos de proteção: óculos, luvas, sapatos de segurança. Certifique-se de que todas as proteções estejam no lugar e girem livremente. Mantenha operadores e espectadores à distância. Sempre pare o motor e remova a chave antes de qualquer intervenção.

Posso usar o eixo com ângulos grandes?

Não, os ângulos entre as articulações devem ser mínimos e iguais. Ângulos muito grandes ou desiguais podem danificar o eixo e causar acidentes. Desengate a tomada de força se os ângulos excederem os limites recomendados pelo fabricante.

O que fazer se o pino de trava não engatar?

Verifique se o pino não está danificado ou obstruído. Limpe e lubrifique a ranhura da tomada de força. Empurre firmemente o pino enquanto desliza a garfo. Certifique-se de que o pino retorna à posição inicial. Se o problema persistir, inspecione o desgaste das estrias.

MANUAL DE UTILIZADOR WIE-PTO-141 Wiesenfield

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

PTO SHAFT

DE	Produktname	Gelenkwelle
EN	Product name	PTO Shaft
PL	Nazwa produktu	Walek odbioru mocy
CZ	Název výrobku	Hnací hřídel
FR	Nom du produit	Arbre de prise de force
IT	Nome del prodotto	Albero della presa di forza
ES	Nombre del producto	Eje de toma de fuerza
HU	Termék neve	TLT tengely
DA	Produktnavn	Kraftudtagsaksel
FI	Tuotteen nimi	Voimanottoakseli
NL	Productnaam	Aftakas
NO	Produktnavn	Kraftuttak aksel
SE	Produktnamn	Kraftuttagsaxel
PT	Nome do produto	Eixo de tomada de força
SK	Názov produktu	Hnací hriadel'
BG	Име на продукта	Карданен вал
EL	'Овома проїóвтоς	'Азованас метадосянс иохуос
HR	Naziv proizvoda	Pogonska osovina
LT	Produkto pavadinimas	PTO velenas
RO	Numele produsului	Arbore de antrenare
SL	Ime izdelka	Pogonska gred
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtělo проїóвтоς | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		WIE-PTO-72WIE-PTO-235WIE-PTO-194WIE-PTO-141WIE-PTO-114WIE-PTO-95
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Катаσкеустіңс | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

DE

Parâmetro descrição	Parâmetro valor
Nome do produto	Eixo de tomada de força
Modelo	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Comprimento [cm]	160 / 235	127 / 194	101 / 141
Peso [kg]	20.76	12.38	10.38
Nome do produto	Eixo de tomada de força
Modelo	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Comprimento [mm]	89 / 114	74 / 95	61 / 72
Peso [kg]	8.02	5.72	13.52

Não opere a máquina sem o eixo de transmissão, o trator e as proteções do implemento no lugar. As proteções do eixo de transmissão devem girar livremente no eixo de transmissão.

Mantenha operadores e espectadores longe de todas as peças móveis.

O CONTATO COM UM EIXO DE TRANSMISSÃO ROTATIVO PODE CAUSAR FERIMENTOS GRAVES OU MORTE

Todas as peças rotativas devem ser blindadas

PT

A transmissão deve estar firmemente fixada em ambas as extremidades. Os protetores devem girar livremente na linha de transmissão

Desligue o motor do trator e remova a chave antes de se aproximar do implemento ou fazer qualquer manutenção

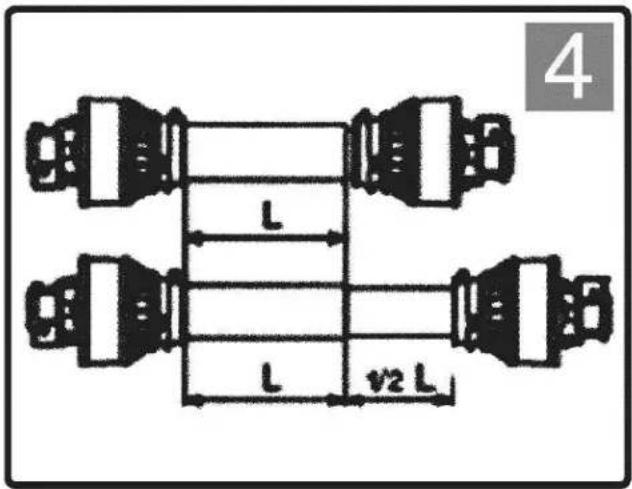

Confirme os comprimentos mínimo e máximo de trabalho do eixo de transmissão. Os tubos telescópicos devem se sobrepor em pelo menos 1/3 do seu comprimento durante o uso.

PT

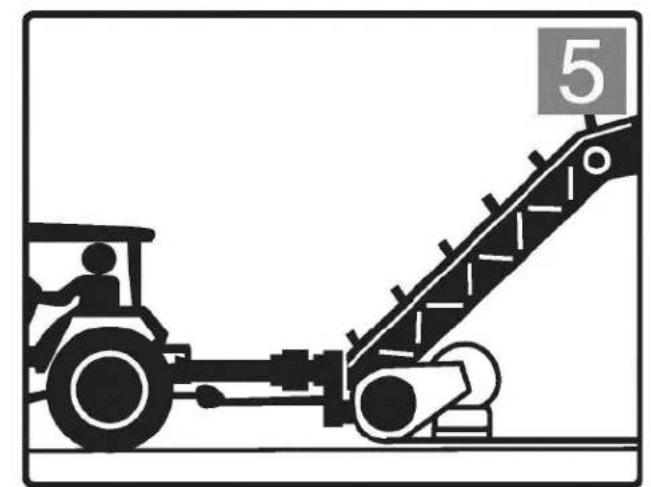

O trator deve ser engatado ao implemento e posicionado de forma que os ângulos das articulações sejam mínimos e iguais.

Desengate a tomada de força se os ângulos forem muito grandes ou não forem idênticos

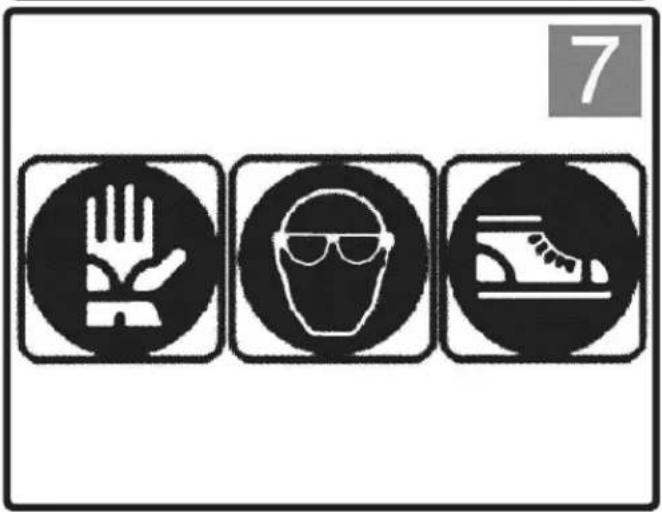

ANTES DE TENTAR QUALQUER PROCEDIMENTO DE REPARO, SEMPRE USE ÓCULOS DE SEGURANÇA, CALÇADOS DE SEGURANÇA E LUVAS. NÃO USE ROUPAS SOLTAS OU LARGAS AO REDOR DO EIXO DA TDF.

PT

Certifique-se de que a transmissão esteja firmemente fixada ao trator e ao implemento antes de operar.

Limpe e lubrifique a tomada de força do trator e o eixo do implemento antes de instalar a transmissão.

PT

Empurre o pino e deslize o garfo no eixo da tomada de força para que o pino engate na ranhura da tomada de força.

Certifique-se de que o pino retorne à sua posição inicial após a fixação no eixo.

Deslize o colar para a posição aberta. Deslize o jugo no eixo estriado. Solte o colar e ajuste até que o jugo esteja devidamente preso ao eixo.

PT

Deslize o jugo na tomada de força e insira o parafuso.

Deslize o jugo na tomada de força e insira o parafuso.

PT

Escolha o comprimento do parafuso de forma a minimizar a saliência.

É necessária lubrificação frequente. Lubrifique as peças do eixo da transmissão

Após o número de horas utilizadas

Conforme mostrado no desenho

PT

1. Desmonte o tubo interno do externo.

2. Use uma chave de fenda para pressionar a fivela de uma para a outra e, em seguida, retire o tubo externo da tampa de plástico.

1. Remova o rolamento de nylon da ranhura do jugo.

2. Repita os passos acima para o outro lado.

PT

1. Coloque o tubo interno com o jugo em seu capa de plástico.
2. Alinhe o rolamento com os dois furos no tampa de plástico e depois pressione-a.

ENCURTINDO O EIXO DE TRANSMISSÃO (Não recomendamos modificações em nossos produtos.)

1. Remova a blindagem.

2. Encurte os tubos de acionamento interno e externo para o comprimento necessário. Encurte os tubos de acionamento um de cada vez cortando o mesmo comprimento de tanto dentro quanto fora dos tubos.

1. Rebarbe as bordas do tubo de transmissão com uma lima e limpe todas as limalhas dos tubos.

PT

1. Encurte os tubos de proteção de plástico um de cada vez

cortando o mesmo comprimento que foi cortado de

os tubos de acionamento internos.

1. Lubrifique o tubo de transmissão interno e remonte a blindagem no eixo de transmissão.

Verifique o comprimento do eixo de transmissão nas posições mínima e máxima da máquina. Os tubos de acionamento devem se sobrepor em 1/3 do seu comprimento durante as condições de trabalho; os tubos de blindagem nunca devem se separar durante o uso.

PT

Este dispositivo evita a transmissão de cargas inerciais do implemento para o trator durante a desaceleração ou parada da TDF.

Mantenha-se afastado do implemento até que todas as peças parem de se mover. Lubrifique a cada 50 horas de uso e após o armazenamento.

Este dispositivo interrompe a transmissão de potência quando o torque excede o ajuste.

Desengate imediatamente a tomada de força quando ouvir sons de catraca.

Lubrifique a cada 50 horas de uso e após armazenamento.

LIMITADOR DE TORQUE DE PARAFUSO DE CISALHAMENTO SB

Este dispositivo interrompe a transmissão de potência cortando um parafuso quando o torque excede o ajuste.

Substitua o parafuso cortado por um com o mesmo diâmetro, comprimento e grau do original.

Lubrifique o SB com graxeira pelo menos uma vez a cada temporada e após um período de desuso.

PT

Limita a transmissão de torque ao valor definido. Não altere a compressão da mola, pois isso modificará a configuração do dispositivo. O ajuste do torque é feito aumentando ou diminuindo a altura das molas. Para aumentar/diminuir o torque ajuste aperte/afrouxe as oito porcas em 1/4 de volta e verifique se a operação está correta. Repita o procedimento se necessário. Evite o aperto excessivo dos parafusos do implemento, trator ou danos na transmissão podem ocorrer.
