WIE-PTO-141 - Piesă mecanică agricolă Wiesenfield - Manual de utilizare gratuit

Tip produs	Arbore de priză de forță (PTO)
Marcă	Wiesenfield
Model	WIE-PTO-141
Lungime (retras/extins)	101 cm / 141 cm
Greutate	10,38 kg
Materialul tuburilor	Oțel
Protecție	Capace din plastic
Tip cardan	Telescopic
Funcție principală	Transmiterea puterii de la tractor la unealta agricolă
Dispozitive de siguranță	Limitator de cuplu cu frecare, ambreiaj cu șurub de forfecare
Lubrifiere	La fiecare 50 de ore de utilizare, toate piesele mobile
Întreținere	Curățare regulată, ungerea canelurilor și cardanelor
Fixare	Știft sau inel în funcție de arbore
Unghi de funcționare	Unghiuri egale și minime între tractor și unealtă
Suprapunere minimă	1/3 din lungimea tubului
Compatibilitate	Cu arbori canelați standard
Posibilitate de scurtare	Da, tăind tuburile și protecțiile
Zona de utilizare	Agricultură, grădinărit

Întrebări frecvente - WIE-PTO-141 Wiesenfield

Cum se instalează corect arborele de priză de forță WIE-PTO-141?

Asigurați-vă că tractorul este oprit și cheia scoasă. Curățați și ungeți canelurile. Împingeți știftul și glisați furca pe arborele de priză de forță al tractorului până când știftul se angajează în canelură. Pentru celălalt capăt, glisați inelul în poziție deschisă, introduceți jugul pe arborele canelat al uneltei, apoi eliberați inelul. Verificați că ambele capete sunt fixate ferm.

Care este procedura de lubrifiere și cât de des?

Lubrifiați toate părțile mobile (cardane, caneluri) la fiecare 50 de ore de utilizare și după depozitare. Folosiți o grăsime adecvată. Demontați tuburile, scoateți rulmenții din nailon, ungeți fantele, apoi reasamblați. Consultați schema din manual pentru punctele precise.

Pot să scurtez arborele meu de priză de forță?

Da, este posibil să scurtați tuburile de antrenare și protecțiile din plastic. Măsurați lungimea necesară ținând cont de o suprapunere de cel puțin 1/3. Tăiați tuburile cu un ferăstrău, dezbavurați marginile și tăiați protecțiile la aceeași lungime. Ungeți tubul interior înainte de reasamblare. Atenție: nu modificați cardanele.

Ce să fac dacă arborele nu se rotește liber sau face zgomot?

Verificați dacă protecțiile se rotesc liber și nu sunt blocate. Asigurați-vă că unghiurile dintre tractor și unealtă sunt minime și egale. Dacă zgomotul provine de la limitatorul de cuplu, deconectați imediat priza de forță. O lubrifiere insuficientă sau o aliniere greșită pot fi cauza.

Cum pot ști dacă lungimea arborelui este corectă?

Arborele trebuie să se poată retrage și extinde fără constrângeri între pozițiile minimă și maximă ale mașinii. Tuburile trebuie să se suprapună cel puțin 1/3 din lungimea lor în poziția de lucru. Protecțiile nu trebuie să se separe niciodată. Verificați lungimile înainte de fiecare utilizare.

Ce înseamnă zgomotul de clichet al limitatorului de cuplu?

Zgomotul de clichet indică faptul că limitatorul de cuplu cu frecare a depășit reglajul și patinează. Deconectați imediat priza de forță pentru a evita deteriorarea uneltei sau tractorului. Verificați reglajul cuplului și lubrifiați dispozitivul. Dacă problema persistă, contactați un profesionist.

Cum se înlocuiește un șurub de forfecare?

Opriți tractorul și tăiați motorul. Înlocuiți șurubul forfecat cu un șurub de același diametru, lungime și clasă de rezistență. Folosiți uneltele corespunzătoare. Lubrifiați dispozitivul cu un ungător cel puțin o dată pe sezon.

Ce măsuri de siguranță trebuie să iau?

Nu purtați haine largi, scoateți bijuteriile și legați părul lung. Folosiți echipament de protecție: ochelari, mănuși, încălțăminte de siguranță. Asigurați-vă că toate protecțiile sunt la locul lor și se rotesc liber. Țineți operatorii și spectatorii la distanță. Opriți întotdeauna motorul și scoateți cheia înainte de orice intervenție.

Pot folosi arborele cu unghiuri mari?

Nu, unghiurile dintre articulații trebuie să fie minime și egale. Unghiuri prea mari sau inegale pot deteriora arborele și pot provoca accidente. Deconectați priza de forță dacă unghiurile depășesc limitele recomandate de producător.

Ce să fac dacă știftul de blocare nu se angajează?

Verificați dacă știftul nu este deteriorat sau obstrucționat. Curățați și ungeți canelura prizei de forță. Împingeți ferm știftul în timp ce glisați furca. Asigurați-vă că știftul revine la poziția inițială. Dacă problema persistă, inspectați uzura canelurilor.

MANUAL DE UTILIZARE WIE-PTO-141 Wiesenfield

Nu utilizați mașina fără arborele de transmisie, tractorul și scuturile de instrumente la locul lor. Scuturile arborelui de transmisie trebuie să se rotească liber pe arborele de transmisie.

Tineți operatorii și trecătorii departe de toate piesele în mișcare.

CONTACTUL CU UN ARBORE DE TRANSMISIE ÎN ROTIRE POATE PROVOCA RANĂNI GRAVE SAU DECES

Toate părțile rotative trebuie să fie ecranate

RO

Transmisia trebuie să fie atașată ferm la ambele capete.

Gärzile trebuie să se rotească liber pe linia de transmisie

Opriți motorul tractorului și scoateți cheia înainte de a vă apropia de utilaj sau de a efectua orice întreținere

Confirmați lungimile minime și maxime de lucru ale arborelui de antrenare.

Tuburile telescopice trebuie să se suprapună cu cel puțin 1/3 din lungimea lor în timpul utilizării.

RO

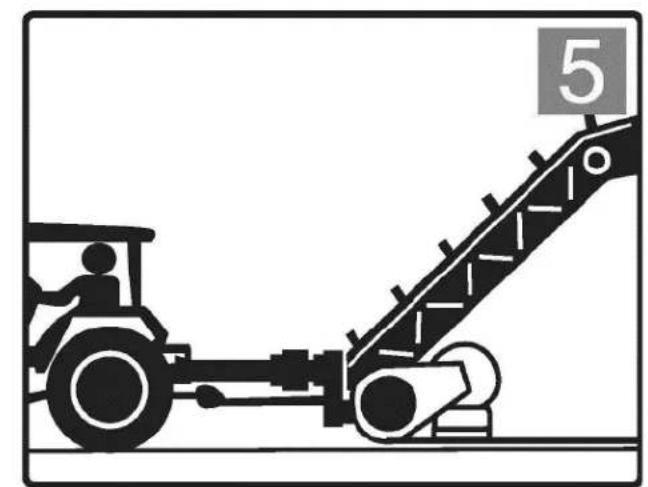

Tractorul trebuie cuplat de utilaj și poziționat astfel încât unghiurile articulațiilor să fie minime și egale.

Decuplați priza de putere dacă unghiurile sunt prea mari sau nu sunt identice

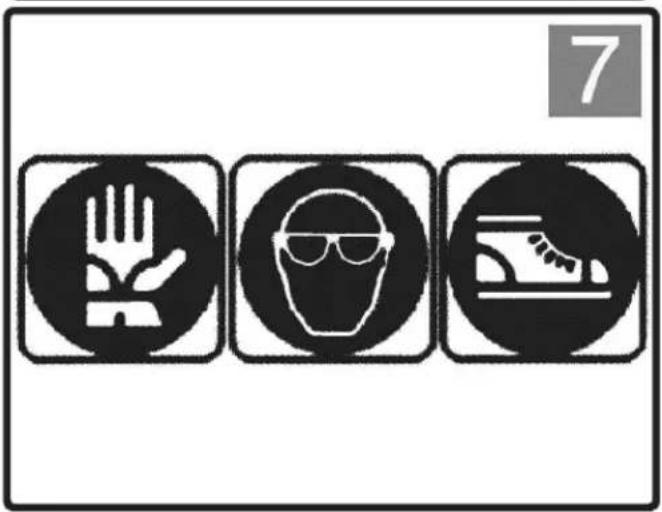

ÎNAINTE DE A ÎNCERCA ORICE PROCEDURI DE REPARAȚIE, UTILIZAȚI ÎNTOTDEAUNA ADECVĂȚI, cum ar fi ochelari de siguranță, pantofi de siguranță și mănuși. NU purtați haine largi sau largi în jurul arborelui cardanic.

RO

Asigurați-vă că transmisia este bine fixată de tractor și de utilaj înainte de a utiliza.

Curățați și ungeți priza de putere a tractorului și arborele utilajului înainte de a instala transmisia.

RO

Împingeți știftul și glisați jugul pe arborele prizei de putere, astfel încât știftul să se cupleze în canelura de pe priza de putere.

Asigurați-vă că știftul revine în poziția inițială după atașarea la arbore.

Glisați gulerul în poziția deschisă. Glisați jugul pe arborele canelat. Eliberați gulerul și reglați până când jugul este atașat corect de arbore.

RO

Glisați jugul pe priza de putere și introduceți şurubul.

Glisați jugul pe priza de putere și introduceți şurubul.

RO

Alezajul simplu și canalul de cheie

Alegeti lungimea şurubului astfel încât să minimizați proeminenta.

Este necesară lubrifierea frecventă, Ungeți piesele arborelui transmisiei

După numărul de ore folosite

După cum se arată în desen

RO

1. Demontați tubul interior de cel exterior.
2. Luați o șurubelniță pentru a apăsa catarama de la una la alta, apoi pentru a scoate tubul exterior de capacul de plastic.

1. Scoateți rulmentul din nailon din fanta jugului.
2. Repetați pașii menționați mai sus pentru cealaltă parte.

RO

1. Ungeți fanta de pe jug.
2. Puneti rulmentul din nailon în fanta jugului.

RO

1. Puneti tubul interior cu jugul în el capac din plastic.
2. Aliniați rulmentul cu cele două orificii de pe

capac de plastic și apoi apăsați-l.

1. Scoateți ecranul.

2. Scurtați tuburile de antrenare interioare și exterioroare la lungimea cerută. Scurtați tuburile de antrenare pe rând tăind aceeași lungime din atat tuburile din interior cat si din exterior.

1. Debavurați marginile tubului de antrenare cu o pila și curățați toate pilitura de pe tuburi.

RO

1. Scurtați tuburile de protecție din plastic pe rând

prin tăierea aceleiași lungimi din care a fost tăiată

tuburile de antrenare din interior.

1. Ungeți tubul intern de antrenare și reasamblati ecranarea pe arborele de transmisie.

Verificați lungimea arborelui de transmisie în pozițiile minime și maxime ale mașinii. Tuburile de antrenare trebuie să se suprapună cu 1/3 din lungime în timpul condițiilor de lucru; Tuburile de protecție nu trebuie să se separe niciodată în timpul utilizării.

RO

Acest dispozitiv previne transmiterea sarcinilor inerțiale de la mașină la tractor în timpul decelerării sau opririi prizei de putere. Tineți departe de utilaj până când toate piesele nu se mai mișcă. Lubrifiati la fiecare 50 de ore de utilizare și după depozitare.

Acest dispozitiv întrerupe transmiterea puterii atunci când cuplul depășește setarea. Decuplați imediat priza de putere când se aud zgomote de clichet. Lubrifiati la fiecare 50 de ore de utilizare și după depozitare.

Acest dispozitiv întrerupe transmiterea puterii prin forfecarea unui şurub atunci când cuplul depășește setarea. Înlocuți şurubul forfecat cu același diametru, lungime și grad ca și originalul. Lubrifiati SB cu ungerea cel puțin o dată în fiecare sezon și după o perioadă de neutilizare.

RO

Limitează transmisia cuplului la valoarea setată. Nu modificați compresia arcului, deoarece aceasta va modifica setarea dispozitivului.

Setarea cuplului este reglată prin creșterea sau scăderea înălțimii arcurilor. Pentru a crește/scădea cuplul

strângeti/slăbiți cele opt piulițe cu 1/4 de tură și verificați funcționarea corectă. Repetați procedura dacă este necesar. Evitați strângerea excesivă a şuruburilor,

tractor sau pot apărea deteriorarea transmisiei.

SL

Parameter opis	Parameter vrednost
Ime izdelka	Pogonska gred
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Dolžina [cm]	160 / 235	127 / 194	101 / 141
Teža [kg]	20.76	12.38	10.38
Ime izdelka	Pogonska gred
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Dolžina [mm]	89 / 114	74 / 95	61 / 72
Teža [kg]	8.02	5.72	13.52
