Tipo de producto	Árbol de toma de fuerza (PTO)
Marca	Wiesenfield
Modelo	WIE-PTO-141
Longitud (retraído/extendido)	101 cm / 141 cm
Peso	10,38 kg
Material de los tubos	Acero
Protección	Cubiertas de plástico
Tipo de cardán	Telescópico
Función principal	Transmisión de potencia del tractor al implemento agrícola
Dispositivos de seguridad	Limitador de par por fricción, embrague por perno de cizallamiento
Lubricación	Cada 50 horas de uso, todas las piezas móviles
Mantenimiento	Limpieza regular, engrase de estrías y cardanes
Fijación	Pasador o collar según el eje
Ángulo de funcionamiento	Ángulos iguales y mínimos entre tractor e implemento
Solapamiento mínimo	1/3 de la longitud del tubo
Compatibilidad	Con ejes estriados estándar
Acortamiento posible	Sí, cortando tubos y protecciones
Zona de uso	Agricultura, jardinería

Preguntas frecuentes - WIE-PTO-141 Wiesenfield

¿Cómo instalar correctamente el árbol de toma de fuerza WIE-PTO-141?

Asegúrese de que el tractor esté apagado y la llave retirada. Limpie y engrase las estrías. Empuje el pasador y deslice la horquilla sobre el eje de toma de fuerza del tractor hasta que el pasador encaje en la ranura. Para el otro extremo, deslice el collar en posición abierta, inserte la horquilla en el eje estriado del implemento y luego suelte el collar. Verifique que ambos extremos estén firmemente fijados.

¿Cuál es el procedimiento de lubricación y con qué frecuencia?

Lubrique todas las partes móviles (cardanes, estrías) cada 50 horas de uso y después del almacenamiento. Use una grasa adecuada. Desmonte los tubos, retire los cojinetes de nylon, engrase las ranuras y vuelva a montar. Consulte el esquema del manual para los puntos exactos.

¿Puedo acortar mi árbol de toma de fuerza?

Sí, es posible acortar los tubos de transmisión y las protecciones de plástico. Mida la longitud necesaria teniendo en cuenta un solapamiento de al menos 1/3. Corte los tubos con una sierra, desbaste los bordes y corte las protecciones a la misma longitud. Engrase el tubo interior antes de volver a montar. Atención: no modifique los cardanes.

¿Qué hacer si el árbol no gira libremente o hace ruido?

Verifique que las protecciones giren libremente y no estén atascadas. Asegúrese de que los ángulos entre tractor e implemento sean mínimos e iguales. Si el ruido proviene del limitador de par, desembrague inmediatamente la toma de fuerza. Una lubricación insuficiente o una mala alineación pueden ser la causa.

¿Cómo puedo saber si la longitud del árbol es correcta?

El árbol debe poder retraerse y extenderse sin tensión entre las posiciones mínima y máxima de la máquina. Los tubos deben solaparse al menos 1/3 de su longitud en posición de trabajo. Las protecciones nunca deben separarse. Verifique las longitudes antes de cada uso.

¿Qué significa el ruido de chasquido del limitador de par?

El ruido de chasquido indica que el limitador de par por fricción ha superado el ajuste y patina. Desembrague inmediatamente la toma de fuerza para evitar dañar el implemento o el tractor. Verifique el ajuste del par y lubrique el dispositivo. Si el problema persiste, contacte a un profesional.

¿Cómo reemplazar un perno de cizallamiento?

Detenga el tractor y apague el motor. Reemplace el perno cizallado por uno del mismo diámetro, longitud y grado. Use las herramientas adecuadas. Lubrique el dispositivo con un engrasador al menos una vez por temporada.

¿Qué precauciones de seguridad debo tomar?

No use ropa holgada, retire joyas y ate el cabello largo. Use equipos de protección: gafas, guantes, calzado de seguridad. Asegúrese de que todas las protecciones estén en su lugar y giren libremente. Mantenga a los operadores y espectadores a distancia. Siempre apague el motor y retire la llave antes de cualquier intervención.

¿Puedo usar el árbol con ángulos grandes?

No, los ángulos entre las articulaciones deben ser mínimos e iguales. Ángulos demasiado grandes o desiguales pueden dañar el árbol y causar accidentes. Desembrague la toma de fuerza si los ángulos exceden los límites recomendados por el fabricante.

¿Qué hacer si el pasador de bloqueo no encaja?

Verifique que el pasador no esté dañado u obstruido. Limpie y engrase la ranura de la toma de fuerza. Empuje firmemente el pasador mientras desliza la horquilla. Asegúrese de que el pasador vuelva a su posición inicial. Si el problema persiste, inspeccione el desgaste de las estrías.

MANUAL DE USUARIO WIE-PTO-141 Wiesenfield

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNING

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

del parámetro descripción	del parámetro valor
Nombre del producto	Eje de toma de fuerza
Modelo	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Longitud [cm]	160 / 235	127 / 194	101 / 141
Peso [kg]	20.76	12.38	10.38
Nombre del producto	Eje de toma de fuerza
Modelo	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Longitud [mm]	89 / 114	74 / 95	61 / 72
Peso [kg]	8.02	5.72	13.52

No opere la máquina sin el eje de transmisión, el tractor y los protectores del implemento en su lugar. Los protectores del eje de transmisión deben girar libremente en el eje de transmisión.

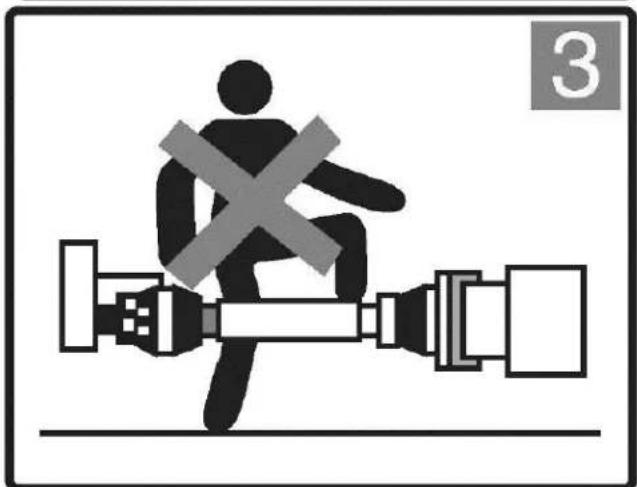

Mantenga a los operadores y transeúntes alejados de todas las partes móviles.

EL CONTACTO CON UN EJE DE TRANSMISIÓN GIRATORIO PUEDE CAUSAR LESIONES GRAVES O LA MUERTE

Todas las piezas giratorias deben estar protegidas.

ES

La línea de transmisión debe estar fijada de forma segura en ambos extremos.

Los protectores deben girar libremente en la línea de transmisión.

Apague el motor del tractor y retire la llave antes de acercarse al implemento o realizar cualquier mantenimiento.

Confirme las longitudes de trabajo mínimas y máximas de los ejes de transmisión.

Los tubos telescópicos deben superponerse al menos 1/3 de su longitud durante su uso.

ES

El tractor debe estar enganchado al implemento y posicionado de manera que los ángulos de las uniones sean mínimos e iguales.

Desactive la TDF si los ángulos son demasiado grandes o no son idénticos

ANTES DE INTENTAR REALIZAR CUALQUIER PROCEDIMIENTO DE REPARACIÓN, UTILICE SIEMPRE MATERIALES APROPIADOS, COMO GAFAS DE SEGURIDAD, ZAPATOS Y GUANTES DE SEGURIDAD. NO USE ROPA SUELTA O HOLGADA ALREDEDOR DEL EJE DE LA TDF.

ES

Asegúrese de que la línea de transmisión esté bien conectada al tractor y al implemento antes de operar.

Limpie y engrase la toma de fuerza del tractor y el eje del implemento antes de instalar la línea de transmisión.

ES

Empuje el pasador y deslice el yugo sobre el eje de la toma de fuerza de modo que el pasador enganche en la ranura de la toma de fuerza.

Asegúrese de que el pasador regrese a su posición inicial después de colocarlo en el eje.

Deslice el collar a la posición abierta. Deslice el yugo sobre el eje estriado. Suelte el collar y ajústelo hasta que el yugo esté correctamente fijado al eje.

ES

Deslice el yugo sobre la toma de fuerza e inserte el perno.

Deslice el yugo sobre la toma de fuerza e inserte el perno.

ES

Elija la longitud del perno de manera que se minimice la protuberancia.

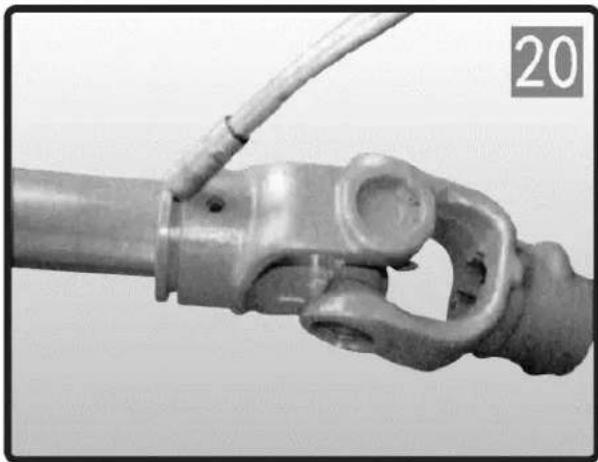

Se requiere lubricación frecuente, engrase las piezas del eje de transmisión

Después del número de horas utilizadas Como se muestra en el dibujo

ES

1. Desmontar el tubo interior del exterior.
2. Tome un destornillador para presionar la hebilla de una a otra y luego separe el tubo exterior de la tapa de plástico.

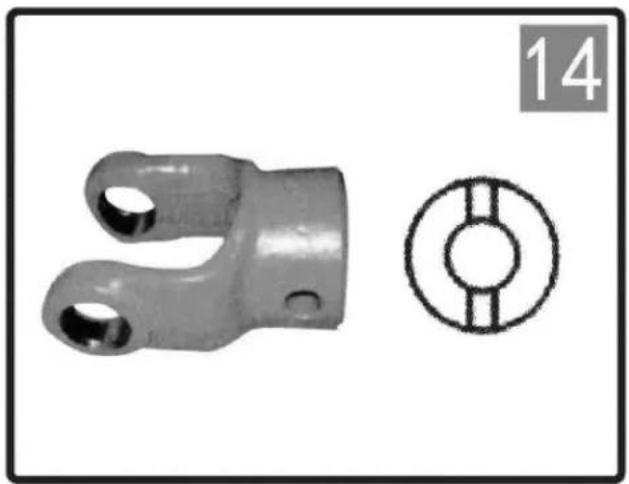

1. Retire el cojinete de nailon de la ranura del yugo.
2. Repita los pasos mencionados anteriormente para el otro lado.

ES

1. Engrase la ranura del yugo.
2. Coloque el cojinete de nailon en la ranura del yugo.

ES

1. Coloque el tubo interior con el yugo en su cubierta de plástico.
2. Alinee el rodamiento con los dos orificios de la

tapa de plástico y luego presiónela.

ACORTE DEL EJE DE TRANSMISIÓN
(No recomendamos realizar modificaciones a nuestros productos).

1. Retire el blindaje.
2. Acorte los tubos de transmisión interior y exterior a

la longitud requerida. Acortar los tubos de transmisión

uno a la vez cortando la misma longitud de Tanto tubos interiores como exteriores.

1. Desbarbe los bordes del tubo de transmisión con una lima y limpie todas las limaduras de los tubos.

ES

1. Acorte los tubos de protección de plástico uno a la vez. cortando la misma longitud que se cortó de Los tubos de transmisión internos.

1. Engrase el tubo de transmisión interno y vuelva a montar la protección en el eje de transmisión.

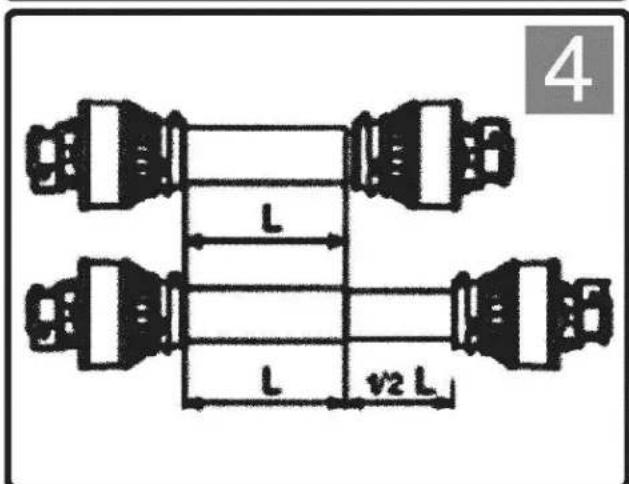

Verifique la longitud del eje de transmisión en las posiciones mínima y máxima de la máquina. Los tubos de transmisión deben superponerse en 1/3 de su longitud durante las condiciones de trabajo; los tubos de protección nunca deben separarse durante el uso.

ES

Este dispositivo evita la transmisión de cargas inerciales del implemento al tractor durante la desaceleración o parada de la TDF. Manténgase alejado del implemento hasta que todas las partes hayan dejado de moverse. Lubricar cada 50 horas de uso y después del almacenamiento.

Este dispositivo interrumpe la transmisión de potencia cuando el par excede el ajuste. Desactive inmediatamente la toma de fuerza cuando escuche ruidos de trinquete. Lubricar cada 50 horas de uso y después del almacenamiento.

LIMITADOR DE TORSIÓN DE PERNO DE CORTE SB

Este dispositivo interrumpe la transmisión de potencia cortando un perno cuando el torque excede el ajuste. Reemplace el perno cortado con el mismo diámetro, longitud y grado que el original. Lubrique el SB con engrasador al menos una vez por temporada y después de un período d desuso.

ES

LIMITADOR DE PAR DE FRICCIÓN FF

Limita la transmisión de par al valor ajustado. No cambie la compresión del resorte ya que esto modificará la configuración del dispositivo. El ajuste del par se realiza aumentando o disminuyendo la altura de los resortes. Para aumentar/disminuir el par

Ajuste y afloje las ocho tuercas 1/4 de vuelta y verifique que funcionen correctamente. Repita el procedimiento si es necesario. Evite apretar excesivamente los tornillos del implemento. Podrían producirse daños en el tractor o en la transmisión.

HU

LIMITADOR DE TORQUE TIPO CATRACA SA

LIMITADOR DE TORQUE DE ATRITO FF
