WIE-PTO-141 - Poľnohospodárska mechanická časť Wiesenfield - Bezplatný návod na obsluhu

Typ produktu	Vývodový hriadeľ (PTO)
Značka	Wiesenfield
Model	WIE-PTO-141
Dĺžka (zasunutý/vysunutý)	101 cm / 141 cm
Hmotnosť	10,38 kg
Materiál rúr	Oceľ
Ochrana	Plastové kryty
Typ kardanu	Teleskopický
Hlavná funkcia	Prenos výkonu z traktora na poľnohospodársky nástroj
Bezpečnostné zariadenia	Trecí obmedzovač krútiaceho momentu, spojka so strižným čapom
Mazanie	Každých 50 hodín používania, všetky pohyblivé časti
Údržba	Pravidelné čistenie, mazanie drážok a kardanov
Upevnenie	Kolík alebo objímka podľa hriadeľa
Pracovný uhol	Rovnaké a minimálne uhly medzi traktorom a nástrojom
Minimálne prekrytie	1/3 dĺžky rúry
Kompatibilita	So štandardnými drážkovanými hriadeľmi
Možné skrátenie	Áno, rezaním rúr a krytov
Oblasť použitia	Poľnohospodárstvo, záhradníctvo

Často kladené otázky - WIE-PTO-141 Wiesenfield

Ako správne nainštalovať vývodový hriadeľ WIE-PTO-141?

Uistite sa, že traktor je vypnutý a kľúč je vybratý. Vyčistite a namažte drážky. Zatlačte kolík a nasuňte vidlicu na vývodový hriadeľ traktora, kým kolík nezapadne do drážky. Pre druhý koniec posuňte objímku do otvorenej polohy, vložte jarmo na drážkovaný hriadeľ nástroja a potom uvoľnite objímku. Skontrolujte, či sú oba konce pevne upevnené.

Aký je postup mazania a ako často?

Mazajte všetky pohyblivé časti (kardany, drážky) každých 50 hodín používania a po skladovaní. Použite vhodný tuk. Demontujte rúry, odstráňte nylonové ložiská, namažte drážky a potom znova zložte. Presné body nájdete v schéme v návode.

Môžem skrátiť svoj vývodový hriadeľ?

Áno, je možné skrátiť hnacie rúry a plastové kryty. Odmerajte potrebnú dĺžku s ohľadom na prekrytie aspoň 1/3. Odrežte rúry pílou, začistite okraje a odrežte kryty na rovnakú dĺžku. Namažte vnútornú rúru pred opätovným zložením. Pozor: neupravujte kardany.

Čo robiť, ak sa hriadeľ neotáča voľne alebo vydáva hluk?

Skontrolujte, či sa kryty voľne otáčajú a nie sú zaseknuté. Uistite sa, že uhly medzi traktorom a nástrojom sú minimálne a rovnaké. Ak hluk pochádza z obmedzovača krútiaceho momentu, okamžite vypnite vývodový hriadeľ. Príčinou môže byť nedostatočné mazanie alebo nesprávne vyrovnanie.

Ako zistím, či je dĺžka hriadeľa správna?

Hriadeľ by sa mal dať zasunúť a vysunúť bez námahy medzi minimálnou a maximálnou polohou stroja. Rúry by sa mali prekrývať aspoň o 1/3 svojej dĺžky v pracovnej polohe. Kryty by sa nikdy nemali oddeliť. Skontrolujte dĺžky pred každým použitím.

Čo znamená cvakavý zvuk obmedzovača krútiaceho momentu?

Cvakavý zvuk znamená, že trecí obmedzovač krútiaceho momentu prekročil nastavenie a prešmykuje. Okamžite vypnite vývodový hriadeľ, aby ste predišli poškodeniu nástroja alebo traktora. Skontrolujte nastavenie krútiaceho momentu a namažte zariadenie. Ak problém pretrváva, kontaktujte odborníka.

Ako vymeniť strižný čap?

Zastavte traktor a vypnite motor. Vymeňte strižný čap za čap rovnakého priemeru, dĺžky a pevnostnej triedy. Použite vhodné nástroje. Namažte zariadenie mazacím lisom aspoň raz za sezónu.

Aké bezpečnostné opatrenia mám dodržiavať?

Nenoste voľné oblečenie, odstráňte šperky a zviažte dlhé vlasy. Používajte ochranné vybavenie: okuliare, rukavice, bezpečnostnú obuv. Uistite sa, že všetky kryty sú na svojom mieste a voľne sa otáčajú. Udržujte operátorov a divákov v bezpečnej vzdialenosti. Pred akýmkoľvek zásahom vždy zastavte motor a vyberte kľúč.

Môžem použiť hriadeľ s veľkými uhlami?

Nie, uhly medzi kĺbmi musia byť minimálne a rovnaké. Príliš veľké alebo nerovnaké uhly môžu poškodiť hriadeľ a spôsobiť nehody. Vypnite vývodový hriadeľ, ak uhly prekročia odporúčané limity výrobcu.

Čo robiť, ak sa poistný kolík nezasunie?

Skontrolujte, či kolík nie je poškodený alebo upchatý. Vyčistite a namažte drážku vývodového hriadeľa. Pevne zatlačte kolík a zároveň posúvajte vidlicu. Uistite sa, že sa kolík vráti do pôvodnej polohy. Ak problém pretrváva, skontrolujte opotrebenie drážok.

NÁVOD NA OBSLUHU WIE-PTO-141 Wiesenfield

Po počtu použitých hodin

Neprevádzkujte stroj bez nasadených krytov hnacieho hriadeľa, traktora a náradia. Štíty hnacieho hriadeľa sa musia volne otáčat na hnacom hriadeli.

Všetky rotujúce časti musia byt tienené

SK

Hnacia sústava musí byť bezpečne pripevnená na oboch koncoch.

Kryty sa musia vol'ne otáčat' na hnacej sústave

Potvrd'te minimálnu a maximálnu pracovnú dížku hriadel'a pohonu.

Teleskopické trubice sa musia počas používania prekrývať aspoň o 1/3 svojej dĺžky.

SK

Traktor musí byť pripojený k náradiu a umiestnený tak, aby uhly klíbov boli minimálne a rovnaké.

Ak sú uhly príliš veľké alebo nie sú identické, vypnite vývodový hriadel'

PRED AKÝKOL'VEK POSTUPOM OPRAVY VŽDY POUŽÍVAJTE VHODNÉ OCHRANNÉ OKULIARE, BEZPEČNOSTNÁ OBUV A RUKAVICE. NENOSTE VOL'NY ALEBO VEŁKÝ ODEV OKOLO VÝVODOVÉHO HRIADEĽA.

SK

Pred použitím sa uistite, že je hnacia sústava bezpečne pripevnená k traktoru a náradiu.

Pred inštaláciou hnacej sústavy očistite a namažte vývodový hriadel' traktora a hriadel' náradia.

SK

Uistite sa, že sa kolík po pripevnení k hriadel'u vráti do svojej pôvodnej polohy.

Posuňte golier do otvorenej polohy. Nasuňte strmeň na drážkovaný hriadel. Uvoľnite objímku a nastavte ju, kým nebude strmeň správne pripevnená k hriadelů.

SK

Nasuňte strmeň na vývodový hriadel' a vložte skrutku.

Nasuňte strmeň na vývodový hriadel' a vložte skrutku.

SK

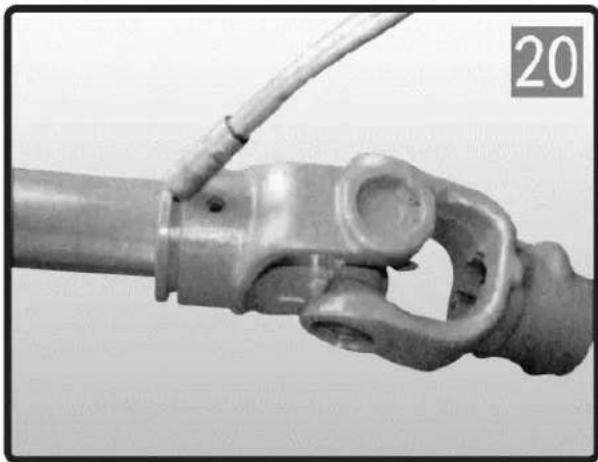

Vyžaduje sa časté mazanie, Namažte časti hriadel'a hnacej sústavy

Po počte použitých hodín

Ako je znázornené na výkrese

SK

1. Demontujte vnútornú rúrku z vonkajšej.
2. Pomocou skrutkovača stlačte pracku z jednej na druhú a potom vyberte vonkajšiu trubicu od plastového uzáveru.

1. Vyberte nylonové ložisko zo štrbiny strmeňa.
2. Opakujte vyššie uvedené kroky pre druhú stranu.

SK

1. Vložte vnútornú rúrku s jarmom do nej plastový kryt.

2. Zarovnajte ložisko s dvomi otvormi na plastový uzáver a potom ho stlačte.

1. Odstráňte tienenie.

2. Vnútorné a vonkajšie hnacie rúrky skráťte na požadovanú dĺžku. Skráťte hnacie rúrky jeden po druhom odrezaním rovnakej dĺžky z vnútorné aj vonkajšie rúry.

1. Odhrotujte okraje hnacej rúrky pilníkom a vyčistite všetky piliny z rúr.

SK

1. Plastové tieniace rúrky skráťte jednu po druhej odrezaním rovnakej dĺžky, z ktorej bol odrezaný vnútorné hnacie rúrky.

1. Namažte vnútornú hnaciu rúrku a znovu namontujte tienenie na hnacom hriadeli.

Skontrolujte dĺžku hnacieho hriadel'a v minimálnej a maximálnej polohe stroja. Hnacie rúry by sa mali počas pracovných podmienok prekrývať o 1/3 svojej dĺžky; Rúry ochranného krytu by sa počas používania nikdy nemali oddel'ovať.

SK

Toto zariadenie zabraňuje prenosu zotrvačných záťaží z náradia na traktor počas spomaľovania alebo zastavenia vývodového hriadel’a. Držte sa mimo náradia, kým sa všetky časti nezastavia. Namažte každých 50 hodín používania a po uskladnení.

OBMEDZOVAČ MOMENTU TYPU SA-RATCHET

Toto zariadenie preruší prenos výkonu, keď krútiaci moment prekročí nastavenú hodnotu. Okamžite vypnite vývodový hriadel, keď zaznie zvuk rohatky. Namažte každých 50 hodín používania a po uskladnení.

OBMEDZOVAČ Krútiaceho momentu SB-SHEAR BOLT

Toto zariadenie preruší prenos sily prerezaním skrutky, keď krútiaci moment prekročí nastavenú hodnotu. Vymeňte strihanú skrutku za rovnaký priemer, dĺžku a triedu ako originál. Namažte SB maznicou aspoň raz za sezónu a po určitom čase nepoužívania.

SK

Obmedzuje prenos krútiaceho momentu na nastavenú hodnotu. Nemeňte stlačenie pružiny, pretože to zmení nastavenie zariadenia.

Nastavenie krútiaceho momentu sa nastavuje zvyšovaním alebo znižovaním výšky pružín. Na zvýšenie/zníženie krútiaceho momentu nastavenie utiahnite/uvoľnite osem matíc o 1/4 otáčky a skontrolujte správnu funkciu. V prípade potreby postup zopakujte. Vyhnite sa nadmernému uťahovaniu skrutiek náradia, môže dôjst k poškodeniu traktora alebo hnacej sústavy.
