Typ produktu	Hřídel vývodového hřídele (PTO shaft)
Značka	Wiesenfield
Model	WIE-PTO-114
Kategorie	Zemědělský mechanický díl
Délka (zasunutá / vysunutá)	89 mm / 114 mm
Hmotnost	8.02 kg
Materiál	Ocel
Hlavní funkce	Přenášet výkon traktoru na zemědělské nářadí
Pohon	Mechanický přes vývodový hřídel (PTO) traktoru
Bezpečnost	Otočné kryty, omezovače točivého momentu (podle konfigurace)
Mazání	Každých 50 hodin používání a po skladování
Minimální přesah trubek	1/3 délky při používání
Možnost zkrácení	Ano, řezáním vnitřní a vnější trubky
Nastavení	Upevňovací šroub, čep nebo objímka podle konce
Údržba	Čištění před montáží, mazání drážek

Často kladené otázky - WIE-PTO-114 Wiesenfield

Jak správně nainstalovat hřídel vývodového hřídele WIE-PTO-114?

Ujistěte se, že traktor a nářadí jsou vypnuté. Očistěte a namažte vývodový hřídel traktoru a hřídel nářadí. Zatlačte čep a posuňte vidlici na vývodový hřídel, dokud čep nezapadne do drážky. Pro druhý konec, podle typu upevnění (objímka nebo šroub), postupujte podle pokynů v návodu. Před použitím zkontrolujte, zda je převod pevně upevněn.

Jaká jsou základní bezpečnostní opatření?

Nikdy nepoužívejte, pokud nejsou kryty hřídele, traktoru a nářadí na svém místě. Udržujte obsluhu a přihlížející mimo dosah pohyblivých částí. Před jakýmkoli zásahem vypněte motor a vytáhněte klíč. Kontakt s rotující hřídelí může způsobit vážné zranění nebo smrt.

Jaká je minimální délka přesahu teleskopických trubek?

Teleskopické trubky se musí překrývat alespoň o 1/3 své délky během používání. Před začátkem zkontrolujte, zda je tato podmínka splněna ve všech pracovních polohách.

Jak mazat hřídel vývodového hřídele?

Mažte každých 50 hodin používání a po období skladování. Použijte vhodné mazivo a aplikujte ho na drážky, ložiska a těsnění. Pro konkrétní body nahlédněte do schématu mazání v návodu.

Mohu zkrátit hřídel WIE-PTO-114?

Ano, pokud je to nutné. Demontujte vnitřní a vnější trubku, poté odřízněte stejnou délku na každé trubce (vnitřní, vnější a plastové kryty). Otřepy začistěte pilníkem. Po řezu dodržujte minimální přesah 1/3.

Co dělat, když třecí omezovač točivého momentu prokluzuje?

Pokud třecí omezovač točivého momentu abnormálně prokluzuje, zkontrolujte nastavení. Neměňte stlačení pružiny. Seřiďte moment utažením nebo povolením osmi matic o 1/4 otáčky a poté vyzkoušejte funkci. Vyhněte se nadměrnému utažení.

Jak vyměnit střižný šroub u modelu se střižným šroubem?

Pokud je šroub střižený, nahraďte jej šroubem stejného průměru, délky a třídy jako originál. Nikdy nepoužívejte šroub vyšší kvality, protože by to mohlo poškodit převod.

Jaké příslušenství nebo náhradní díly jsou k dispozici pro WIE-PTO-114?

Náhradní díly zahrnují plastové ochranné trubky, nylonová ložiska, vidlice a omezovače točivého momentu. Pro konkrétní model nahlédněte do seznamu dílů v návodu nebo kontaktujte výrobce.

Jak skladovat hřídel vývodového hřídele v zimě?

Pečlivě jej očistěte, namažte všechny pohyblivé části a poté skladujte na suchém místě chráněném před vlhkostí. Před dalším použitím znovu namažte a zkontrolujte stav krytů.

Co dělat, když se během používání ozve cvakání?

Okamžitě zastavte vývodový hřídel. Cvakání může indikovat poruchu omezovače točivého momentu nebo problém s mazáním. Zkontrolujte hladinu maziva a stav součástí. Pokud hluk přetrvává, obraťte se na odborníka.

NÁVOD K OBSLUZE WIE-PTO-114 Wiesenfield

Parametrupopis	Parametruhodnota
Název výrobku	Hnací hřídel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Délka [cm]	160 / 235	127 / 194	101 / 141
Hmotnost [kg]	20.76	12.38	10.38
Název výrobku	Hnací hřídel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Délka [mm]	89 / 114	74 / 95	61 / 72
Hmotnost [kg]	8.02	5.72	13.52

Neprovozujte stroj bez nasazených krytů hnacího hřídele, traktoru a nářadí. Kryty hnacího hřídele se musí na hnacím hřídeli volně otáčet.

Udržujte obsluhu a kolemjdoucí mimo všechny pohyblivé části.

KONTAKT S OTOČNÝM HŘÍDELEM MŮŽE ZPŮSOBIT VÁŽNÉ ZRANĚNÍ NEBO SMRT

Všechny rotující části musí být stíněné

CZ

Hnací soustava musí být bezpečně připevněna na obou koncích.

Kryty se musí na hnacím ústrojí volně otáčet

Před přiblížením se k nářadí nebo před prováděním jakékoli údržby vypněte motor traktoru a vytáhněte klíček

Potvrďte minimální a maximální pracovní délku hřídele pohonu.

Teleskopické trubky se musí při používání překrývat minimálně o 1/3 své délky.

CZ

Traktor musí být připojen k nářadí a umístěn tak, aby úhly kloubů byly minimální a stejné.

Pokud jsou úhly příliš velké nebo nejsou totožné, odpojte vývodový hřídel

PŘED ZKOUŠENÍM JAKÝCHKOLI POSTUPŮ OPRAVY VŽDY POUŽÍVEJTE VHODNÉ BRÝLE, BEZPEČNOSTNÍ OBUV A RUKAVICE. KOLEM VÝVODOVÉHO HŘÍDELE NENOSTE VOLNÝ NEBO Pytlovitý ODĚV.

CZ

Před zahájením práce se ujistěte, že je hnací ústrojí bezpečně připojeno k traktoru a nářadí.

Před montáží hnacího ústrojí vyčistěte a namažte vývodový hřídel traktoru a hřídel nářadí.

CZ

Zatlačte na čep a nasuňte třmen na kloubový hřídel tak, aby čep zapadl do drážky na PTO.

Ujistěte se, že se čep po připojení k hřídeli vrátí do své výchozí polohy.

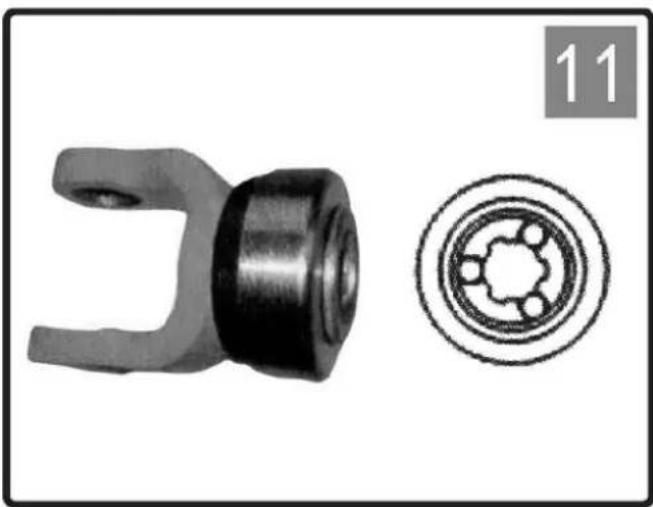

Posuňte obojek do otevřené polohy. Nasuňte třmen na drážkovaný hřídel. Uvolněte objímku a upravte, dokud nebude třmen správně připojen k hřídeli.

CZ

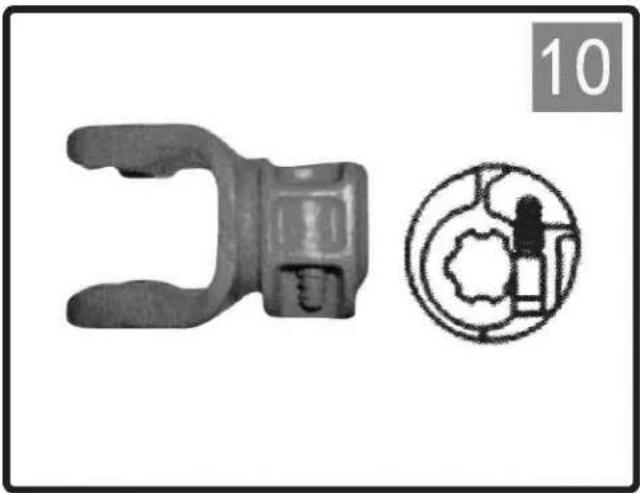

Nasuňte třmen na PTO a vložte šroub.

Nasuňte třmen na PTO a vložte šroub.

CZ

Délku šroubu zvolte tak, abyste minimalizovali vyčnívání.

Je nutné časté mazání, Namažte díly hřídele hnacího ústrojí

Jak je znázorněno na výkresu

CZ

1. Demontujte vnitřní trubku z vnější.
2. Pomocí šroubováku stlačte přezku z jedné na druhou a poté sejměte vnější trubku od plastového uzávěru.

1. Vyjměte nylonové ložisko ze štěrbiny třmenu.
2. Opakujte výše uvedené kroky pro druhou stranu.

CZ

1. Namažte drážku na třmenu.
2. Vložte nylonové ložisko do drážky třmenu.

CZ

1. Vložte vnitřní trubku s třmenem do její plastový kryt.
2. Vyrovnejte ložisko se dvěma otvory na plastovým uzávěrem a poté jej stiskněte.

ZKRÁCENÍ HNACÍHO HŘÍDELE (Nedoporučujeme úpravy našich produktů.)

1. Odstraňte stínění.

2. Zkraťte vnitřní a vnější trubky pohonu na požadovanou délku. Zkraťte hnací trubky jeden po druhém odříznutím stejné délky vnitřní i vnější trubky.

1. Odstraňte otřepy z okrajů hnací trubky pilníkem a očistěte všechny piliny z trubek.

CZ

1. Plastové stínící trubky jednu po druhé zkratte odříznutím stejné délky, ze které bylo odříznuto vnitřní hnací trubky.

1. Namažte vnitřní trubku pohonu a znovu namontujte stínění na hnací hřídel.

Zkontrolujte délku hnacího hřídele v minimální a maximální poloze stroje. Hnací trubky by se měly během pracovních podmínek překrývat o 1/3 své délky; Trubky stínění by se při používání nikdy neměly oddělit.

CZ

RA-Přejížděná SPOJKA

Toto zařízení zabraňuje přenosu setrvačných zatížení z nářadí na traktor při zpomalování nebo zastavování PTO. Udržujte mimo dosah nářadí, dokud se všechny části nezastaví. Namažte každých 50 hodin použití a po skladování.

Toto zařízení přeruší přenos výkonu, když točivý moment překročí nastavenou hodnotu. Okamžitě vypněte vývodový hřídel, když uslyšíte zvuky rohatky. Namažte každých 50 hodin používání a po skladování.

Toto zařízení přeruší přenos výkonu přestřižením šroubu, když točivý moment překročí nastavenou hodnotu. Nahradťe ustřižený šroub stejným průměrem, délkou a jakostí jako původní. Namažte SB mazacím šroubením alespoň jednou za sezónu a po určité době nepoužívání.

CZ

Omezuje prěnos točivého momentu na nastavenou hodnotu. Neměňte stlačení pružiny, protože to změní nastavení zařízení. Nastavení krouticího momentu se nastavuje zvýšením nebo snížením výšky pružin. Pro zvýšení/snížení točivého momentu nastavení utáhněte/povolte osm matic o 1/4 otáčky a zkontrolujte správnou funkci. V případě potřeby postup opakujte. Vyvarujte se nadměrného utahování šroubů nářadí, může dojít k poškození traktoru nebo hnacího ústrojí.

FR

Udržujte operátorov a okolostojacich mimo dosahu všetkých pohyblivých častí.

KONTAKT S OTOČNÝM HLAVNÝM HRIADEROM MÔŽE SPÔSOBIŤ VÁŽNE ZRANENIE ALEBO SMRŤ

Pred priblížením sa k náradiu alebo vykonávaním akejkol'vek údržby vypnite motor traktora a vyberte klůč

Zatlačte čap a nasuňte strmeň na vývodový hriadel tak, aby čap zapadol do drážky na vývodovom hriadeli.

Dížku skrutky zvol'te tak, aby ste minimalizovali vyčnievanie.

1. Namažte drážku na strmene.
2. Vložte nylonové ložisko do drážky strmeňa.

SK
