Produkto tipas	Kardaninis velenas (PTO velenas)
Prekės ženklas	Wiesenfield
Modelis	WIE-PTO-114
Kategorija	Žemės ūkio mechaninė dalis
Ilgis (sutrauktas / išskleistas)	89 mm / 114 mm
Svoris	8.02 kg
Medžiaga	Plienas
Pagrindinė funkcija	Perduoti traktoriaus galią į žemės ūkio įrankį
Maitinimas	Mechaninė per traktoriaus PTO
Sauga	Besisukančios apsaugos, sukimo momento ribotuvai (pagal konfigūraciją)
Tepimas	Kas 50 darbo valandų ir po saugojimo
Minimalus vamzdžių persidengimas	1/3 ilgio naudojimo metu
Galimas patrumpinimas	Taip, nupjaunant vidinius ir išorinius vamzdžius
Tvirtinimo būdas	Tvirtinimo varžtas, kaištis arba apkaba pagal galą
Priežiūra	Valymas prieš montavimą, griovelių tepimas

Dažnai užduodami klausimai - WIE-PTO-114 Wiesenfield

Kaip tinkamai sumontuoti kardaninį veleną WIE-PTO-114?

Įsitikinkite, kad traktorius ir įrankis yra išjungti. Nuvalykite ir sutepkite traktoriaus PTO ir įrankio veleną. Įspauskite kaištį ir stumkite šakę ant PTO veleno, kol kaištis užsifiksuos griovelyje. Kitam gale, pagal tvirtinimo tipą (apkaba arba varžtas), vadovaukitės instrukcija. Prieš naudodami patikrinkite, ar transmisija yra tvirtai pritvirtinta.

Kokie yra esminiai saugumo reikalavimai?

Niekada nenaudokite, jei nėra sumontuotos transmisijos veleno, traktoriaus ir įrankio apsaugos. Laikykite operatorius ir pašalinius asmenis atokiau nuo judančių dalių. Prieš bet kokius veiksmus išjunkite variklį ir ištraukite raktelį. Kontaktas su besisukančiu velenu gali sukelti sunkius sužalojimus arba mirtį.

Koks yra minimalus teleskopinių vamzdžių persidengimo ilgis?

Teleskopiniai vamzdžiai turi persidengti ne mažiau kaip 1/3 jų ilgio naudojimo metu. Prieš pradėdami patikrinkite, ar ši sąlyga yra įvykdyta visose darbo padėtyse.

Kaip sutepti kardaninį veleną?

Tepkite kas 50 darbo valandų ir po saugojimo laikotarpio. Naudokite tinkamą tepalą ir patepkite griovelius, guolius ir sandariklius. Dėl konkrečių tepimo taškų žiūrėkite instrukcijos tepimo schemą.

Ar galiu patrumpinti veleną WIE-PTO-114?

Taip, jei reikia. Išardykite vidinius ir išorinius vamzdžius, tada nupjaukite vienodą ilgį nuo kiekvieno vamzdžio (vidinio, išorinio ir plastikinių apsaugų). Nulyginkite kraštus dilde. Po pjovimo laikykitės minimalaus 1/3 persidengimo.

Ką daryti, jei trinties sukimo momento ribotuvas slysta?

Jei trinties sukimo momento ribotuvas nenormaliu būdu slysta, patikrinkite nustatymą. Nekeiskite spyruoklės suspaudimo. Sureguliuokite sukimo momentą priverždami arba atlaisvindami aštuonias veržles 1/4 apsisukimo, tada patikrinkite veikimą. Venkite per daug priveržti.

Kaip pakeisti šlyties varžtą modelyje su šlyties varžtu?

Jei varžtas yra nukirptas, pakeiskite jį tokiu pat skersmens, ilgio ir stiprumo klasės varžtu kaip originalas. Niekada nenaudokite aukštesnės kokybės varžto, nes tai gali sugadinti transmisiją.

Kokie priedai ar atsarginės dalys yra prieinamos WIE-PTO-114?

Atsarginės dalys apima plastikinius apsauginius vamzdžius, nailoninius guolius, šakes ir sukimo momento ribotuvus. Dėl konkretaus modelio žiūrėkite dalių sąrašą instrukcijoje arba susisiekite su gamintoju.

Kaip laikyti kardaninį veleną žiemą?

Kruopščiai nuvalykite, sutepkite visas judančias dalis, tada laikykite sausoje vietoje, apsaugotoje nuo drėgmės. Prieš kitą naudojimą vėl sutepkite ir patikrinkite apsaugų būklę.

Ką daryti, jei naudojimo metu girdimi spragtelėjimo garsai?

Nedelsiant išjunkite PTO. Spragtelėjimo garsai gali reikšti sukimo momento ribotuvo gedimą arba tepimo problemą. Patikrinkite tepalo lygį ir komponentų būklę. Jei garsas išlieka, kreipkitės į specialistą.

NAUDOJIMO INSTRUKCIJA WIE-PTO-114 Wiesenfield

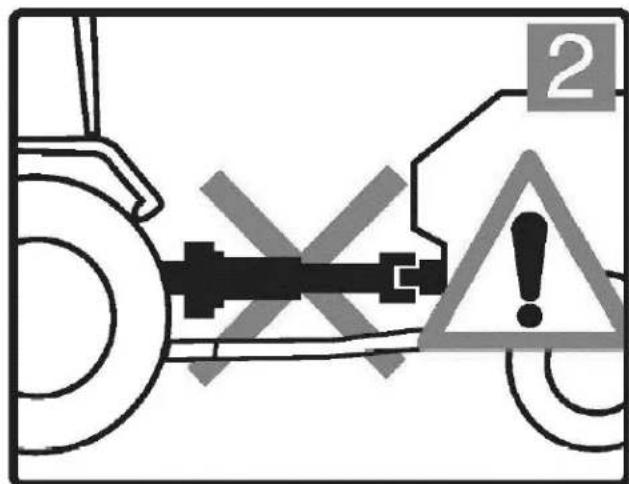

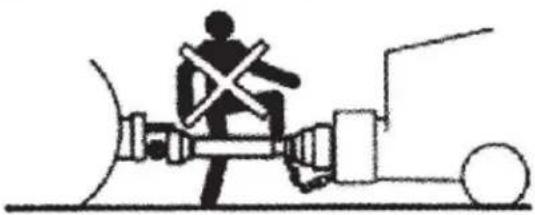

Neeksploatuokite mašinos, jei nejdėtas kardaninis velenas, traktorius ir padargo skydai. Kardaninio veleno skydai turi laisvai suktis ant kardaninio veleno.

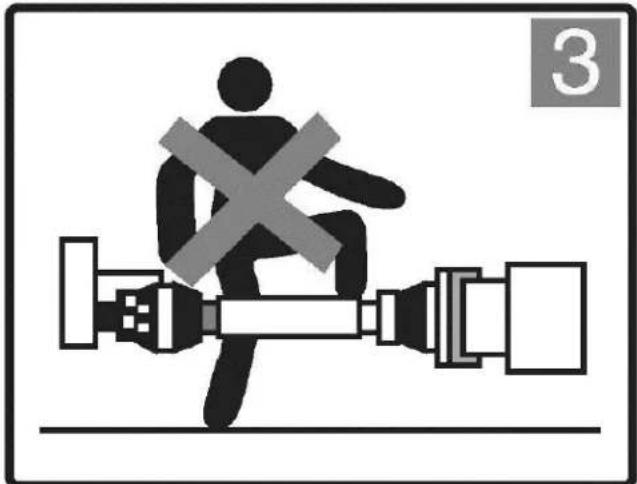

Laikykite operatorius ir pašalinius asmenis atokiai nuo judančių dalių.

SUSISIEKTI SU SUSIKUMU VARANTANČIU VELENU GALI SUKELTI SUNKUS SUŽALOJIMUS ARBA MIRTJ

Visos besisukančios dalys turi būti ekranuotos

LT

Pavaros grandinė turi būti tvirtai pritvirtinta iš abiejų galų.

Apsaugai turi laisvai suktis ant pavaros

Prieš priartėdami prie padargo arba atlikdami bet kokią techninę priežiūrą, išjunkite traktoriaus variklj ir ištraukite raktelį

Patvirtinkite mažiausią ir didžiausią pavaros veleno darbinį ilgį.

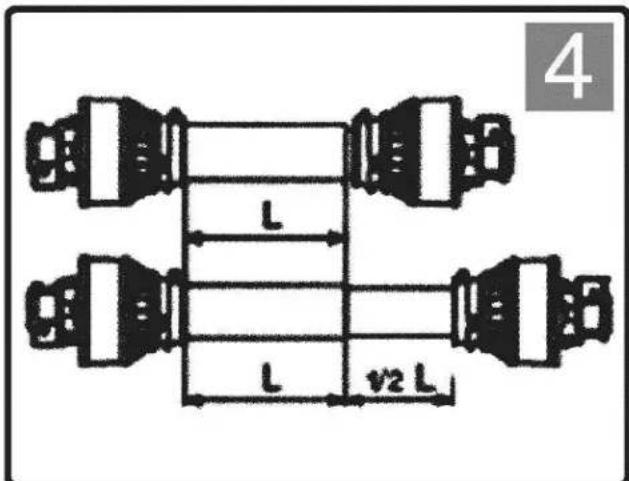

Teleskopiniai vamzdžiai naudojimo metu turi persidengti bent 1/3 jų ilgio.

LT

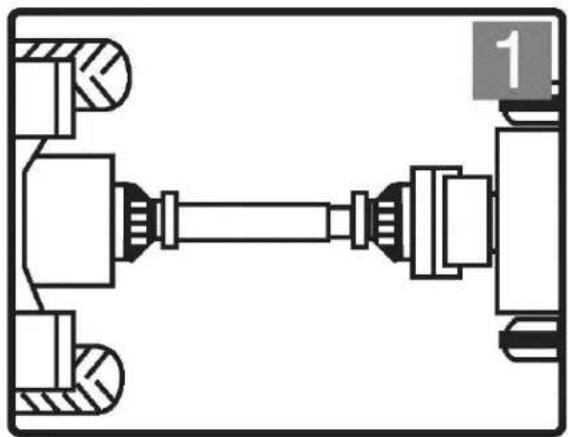

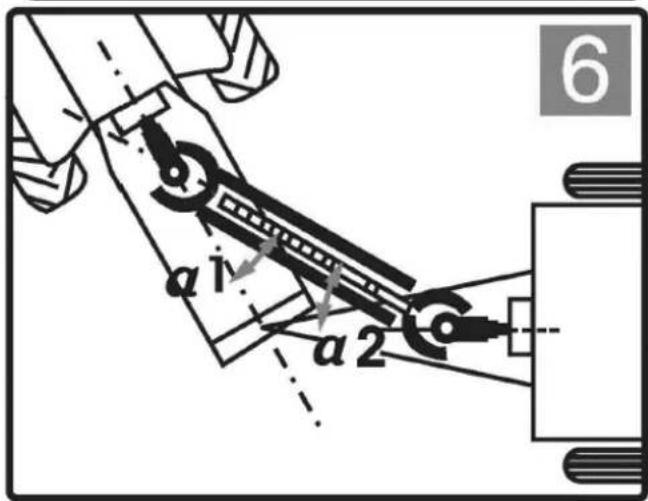

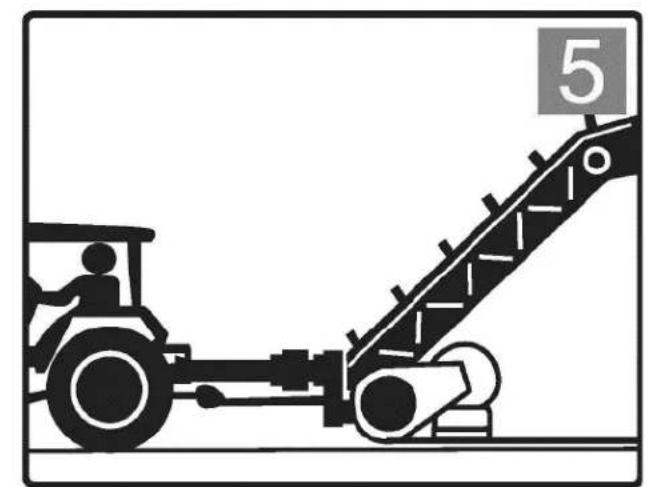

Traktorius turi būti prikabintas prie padargo ir pastatytas taip, kad jungčių kampai būtų minimalūs ir vienodi.

Išjunkite GTV, jei kampai yra per dideli arba netapatūs

PRIEŠ BANDYMA TAISYTI, VISADA NAUDOKITE ATITINKAMUS AKINIUS, APSAUGINIUS BALYUS IR PIRŠTINES. NE DĚVĚKITE LAISVŲ AR BAIGŲ DRABUŽIŲ APLINK GTV VELENA.

LT

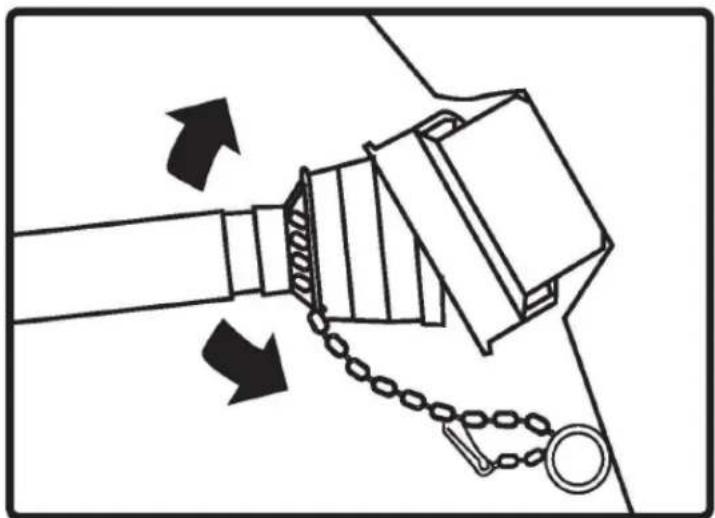

Prieš pradėdami dirbti, įsitikinkite, kad transmisija yra patikimai pritvirtinta prie traktoriaus ir padargo.

Prieš montuodami pavaros mechanizmą, išvalykite ir sutepkite traktoriaus kardaninį veleną ir padargo veleną.

LT

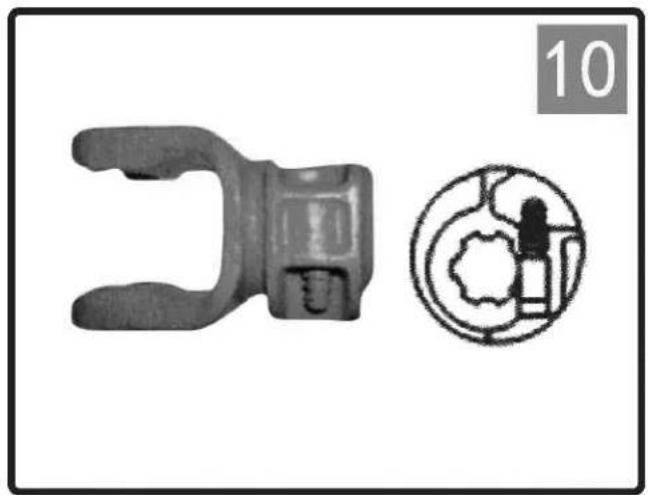

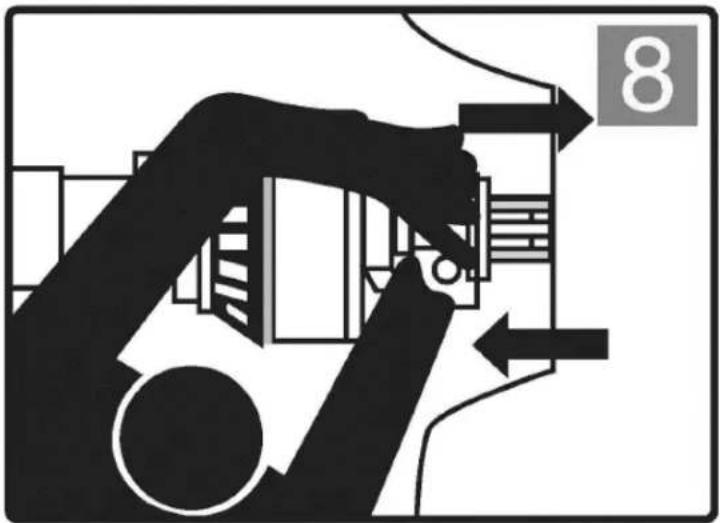

Pastumkite kaištį ir užstumkite jungą ant kardaninio veleno taip, kad kaištis užsifiksuotų su kardaninio veleno grioveliu.

Isitikinkite, kad kaištis grjžta i pradinę padėtį po pritvirtinimo prie veleno.

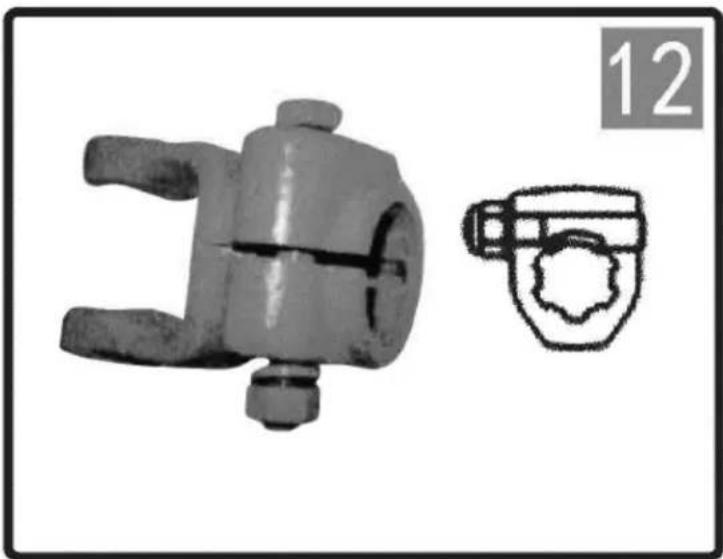

Pastumkite apykaklę i atvirą padėtį. Užmaukite jungą ant spygliuoto veleno. Atleiskite apykaklę ir reguliuokite, kol jungas tinkamai pritvirtins prie veleno.

LT

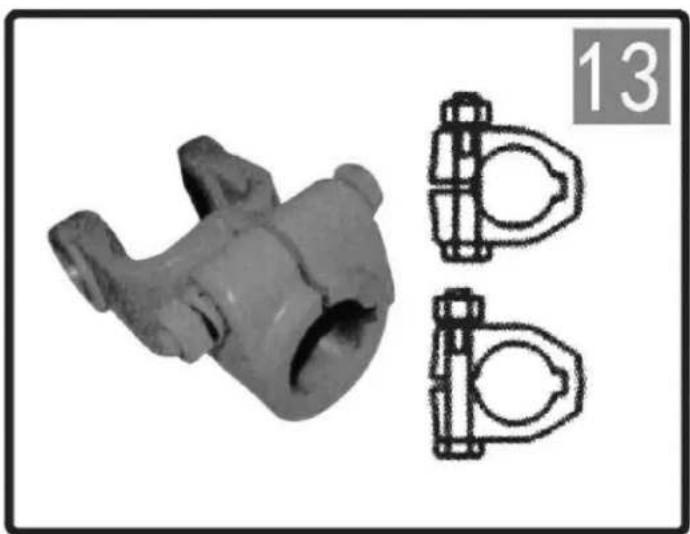

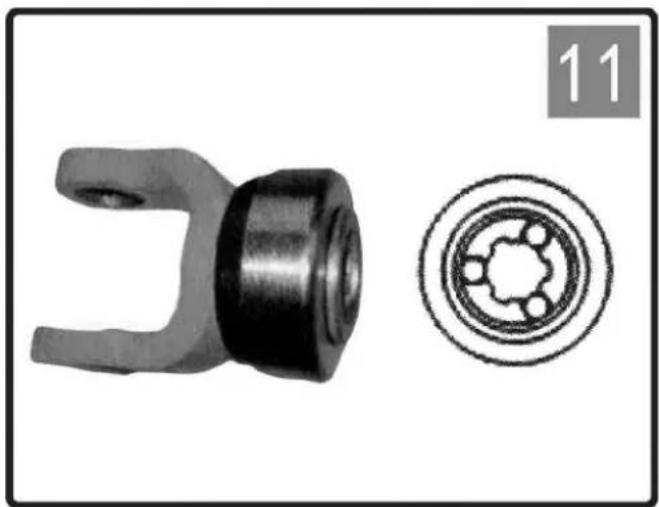

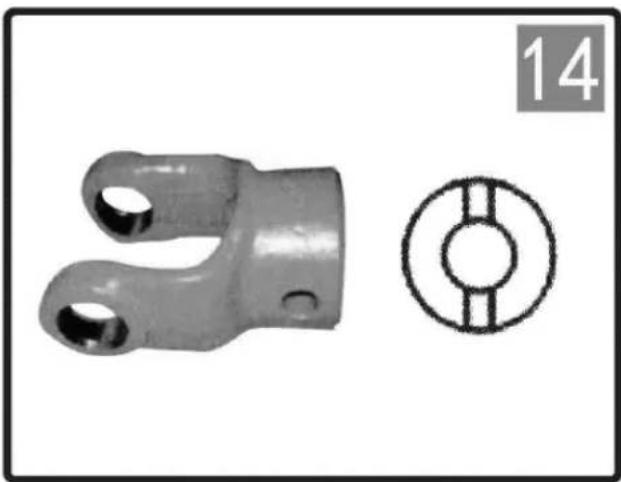

Uždėkite jungą ant GTV ir jkiškite varžtą.

Uždėkite jungą ant GTV ir jkiškite varžtą.

LT

Varžto ilgj pasirinkite taip, kad būtų kuo mažiau išsikišimo.

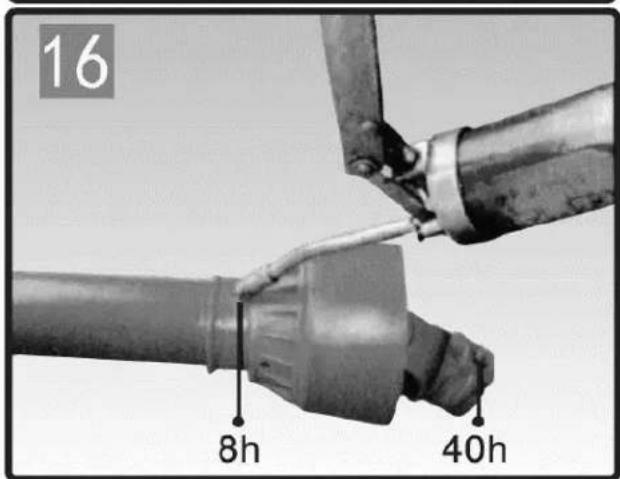

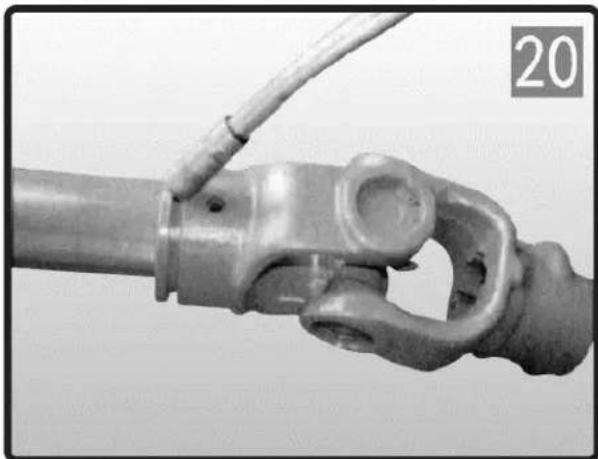

Reikia dažnai tepti, sutepkite pavaros veleno dalis

Po sunaudotų valandų skaičiaus Kaip parodyta brėžinyje

LT

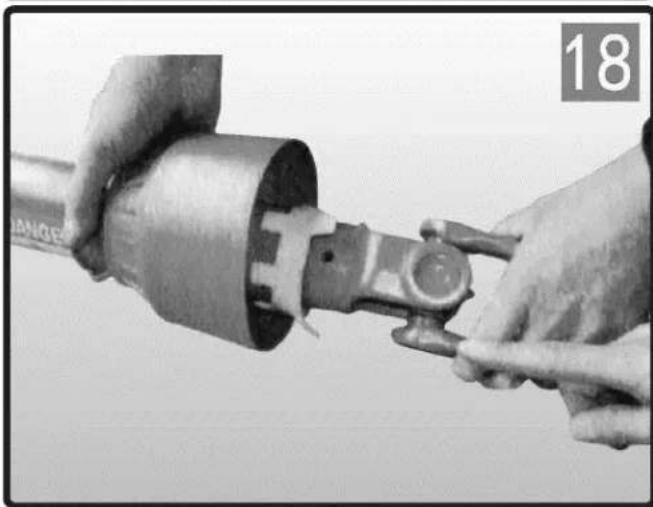

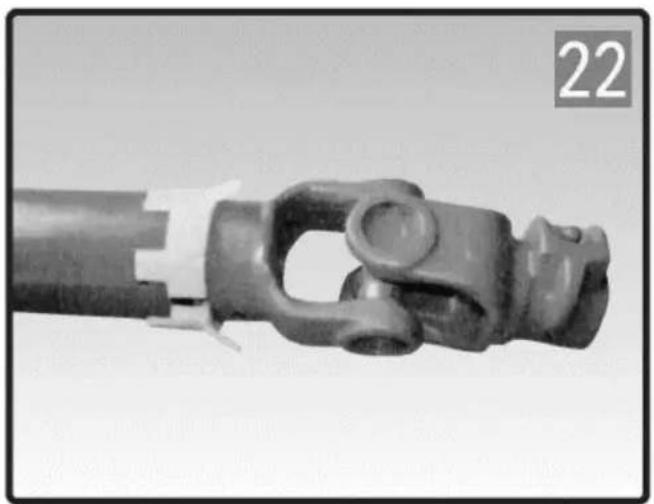

1. Išardykite vidinį vamzdelį nuo išorinio.

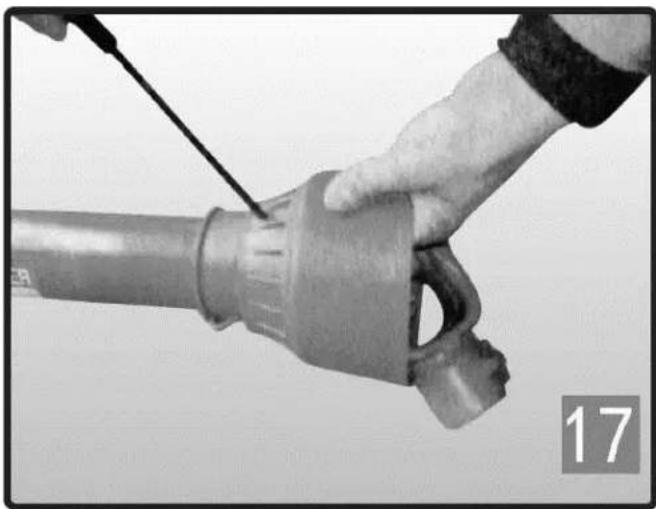

2. Paimkite atsuktuvą, kad nuspaustumėte sagtį nuo vienos iki kitos, tada išimkite išorinį vamzdelį nuo plastikinio dangtelio.

1. Išimkite nailoninį guolį iš jungo angos.

2. Pakartokite aukščiau nurodytus veiksmus kitai pusei.

LT

1. Sutepkite jungo angą.
2. lkiškite nailonini guoli j jungo anga.

LT

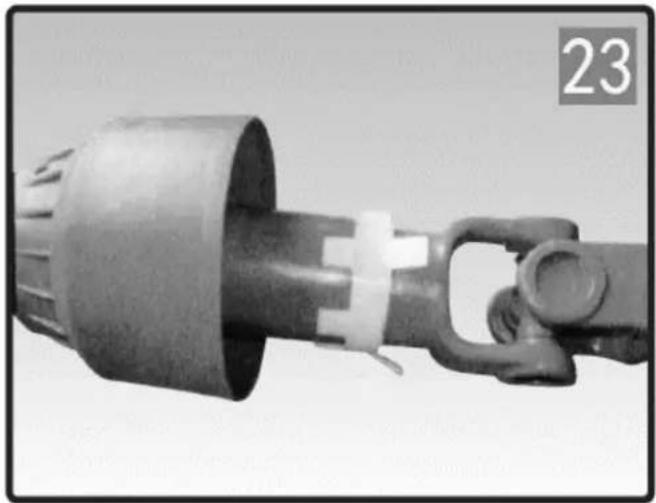

1. Ikiškite vidinj vamzdelj su jungtu j jj plastikinis dangtelis.

2. Sulygiuokite guolj su dviem angomis ant plastikinj dangtelj ir paspauskite jj.

PAVARANTIO VELENO SUTRUMPINIMAS (Mes nerekomenduojame keisti savo gaminių.)

1. Nuimkite ekranavimą.

2. Sutrumpinkite vidinj ir išorinj pavaros vamzdelius iki reikiamo ilgio. Sutrumpinkite pavaros vamzdelius po vieną nupjaunant tokio pat ilgio iš tiek vidiniai, tiek išoriniai vamzdžiai.

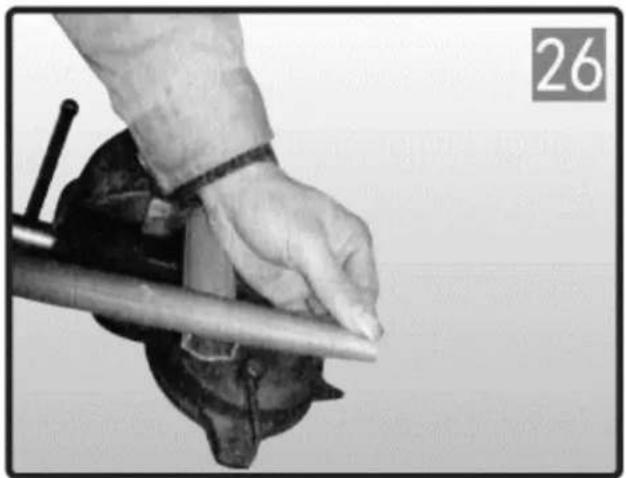

1. Pavaros vamzdžio kraštus nuvalykite dilde ir nuo vamzdelių nuvalykite visas drožles.

LT

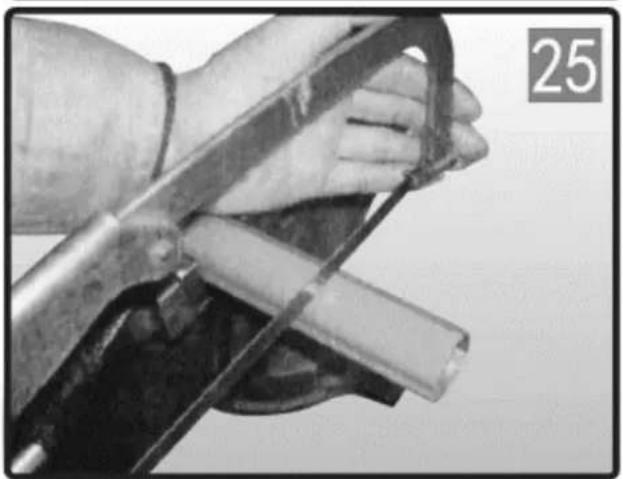

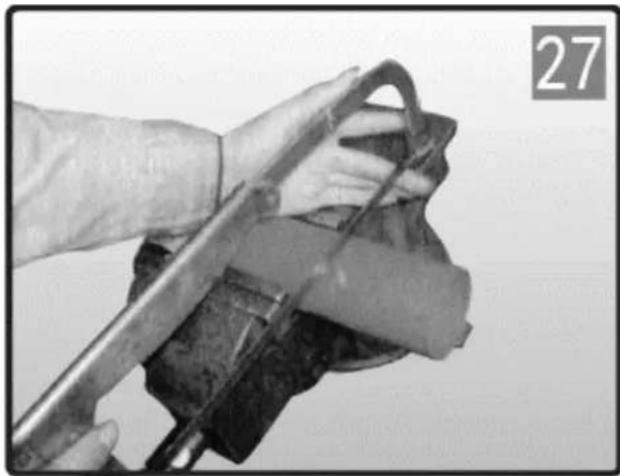

1. Sutrumpinkite plastikinius ekrano vamzdelius po vieną pjaunant tokio pat ilgio, iš kurio buvo nupjauta vidiniai pavaros vamzdžiai.

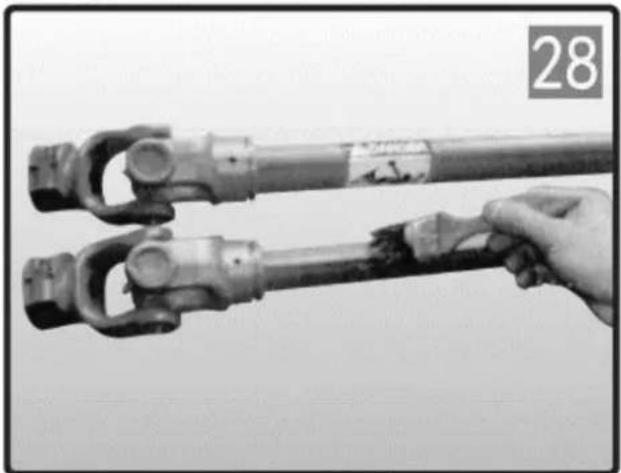

1. Sutepkite vidinj pavaros vamzdelj ir vėl sumontuokite ekranavimą ant pavaros veleno.

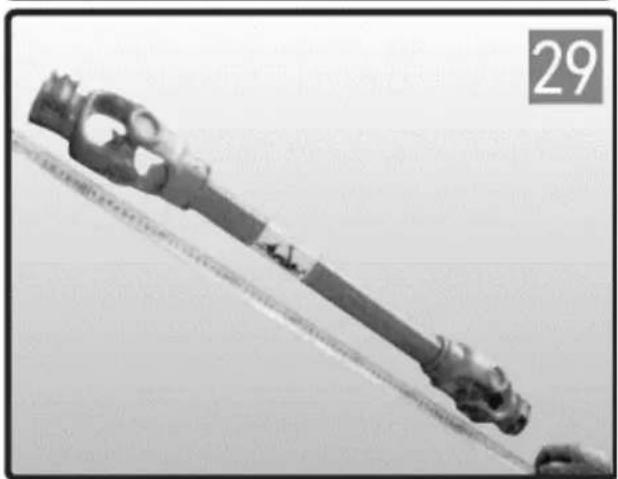

Patikrinkite kardaninio veleno ilgj minimalioje ir maksimalioje mašinos padétyse. Darbo sąlygomis pavaros vamzdžiai turi persidengti 1/3 jų ilgio; Naudojimo metu apsauginiai vamzdeliai niekada neturėtų atsiskirti.

LT

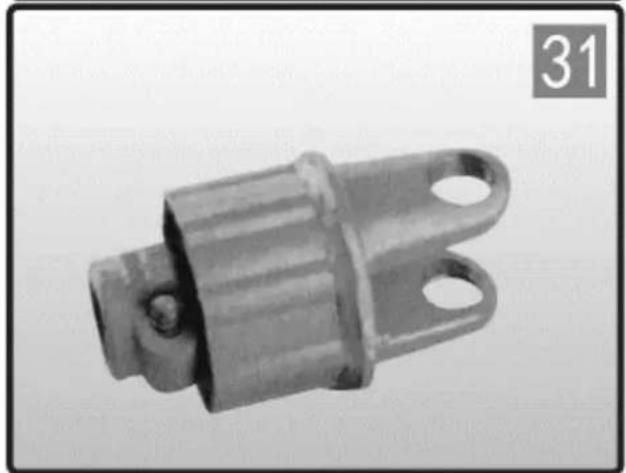

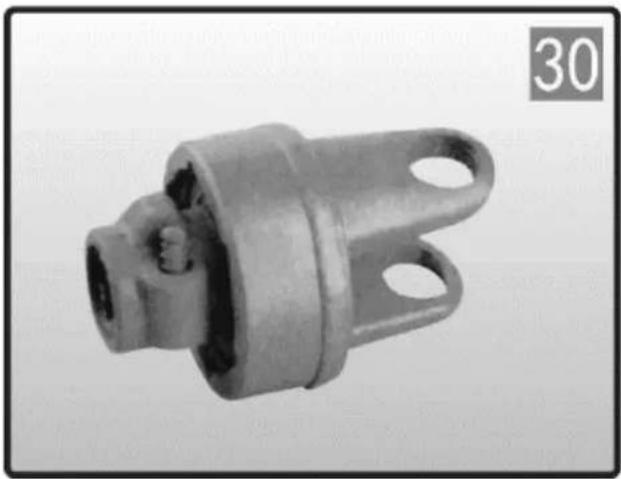

Šis įtaisas neleidžia inercinėms apkrovoms perduoti iš padargo į traktorių lėtėjant arba sustabdant GTV.

Laikykitės atokiau nuo padargo, kol visos dalys nustos judėti. Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

Šis prietaisas nutraukia galios perdavimą, kai sukimo momentas viršija nustatytą.

Nedelsdami išjunkite GTV, kai išgirsite trūkčiojanti garsą.

Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

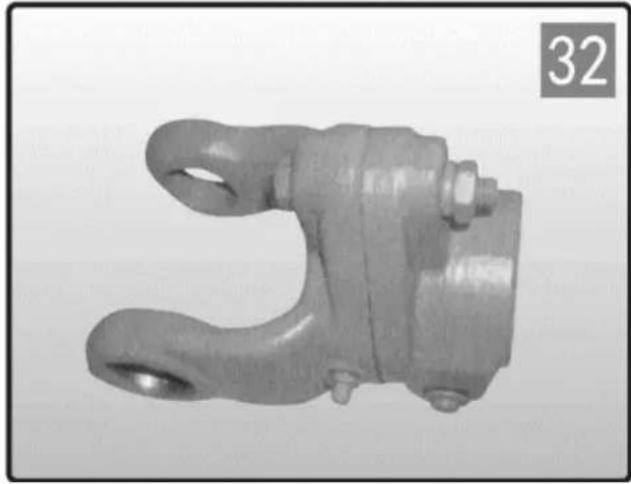

Šis prietaisas nutraukia galios perdavimą, kirpdamas varžtą, kai sukimo momentas viršija nustatytą.

Pakeiskite nukirptą varztą tokio paties skersmens, ilgio ir klasės kaip ir originalas.

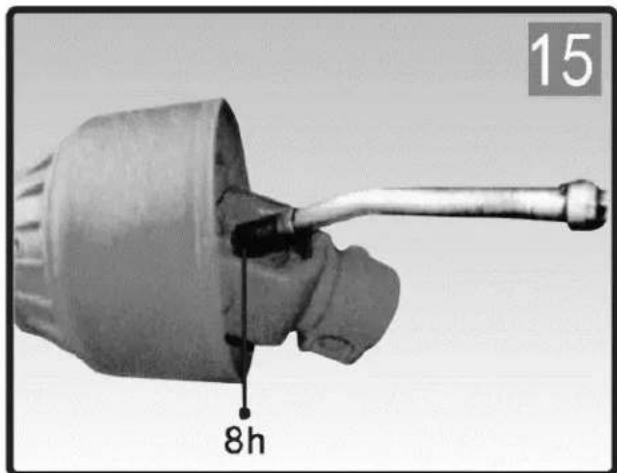

Bent kartą per sezoną ir po tam tikro nenaudojimo laikotarpio SB sutepkite tepalo jungtimis.

LT

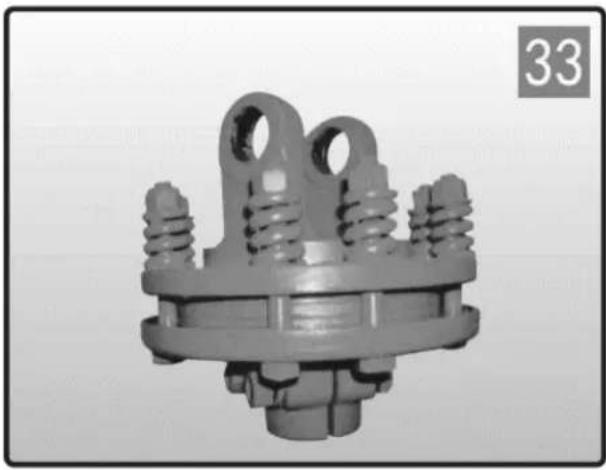

Apriboja sukimo momento perdavimą iki nustatytos vertės. Nekeiskite spyruoklės suspaudimo, nes tai pakeis įrenginio nustatymą.

Sukimo momento nustatymas reguliuojamas didinant arba mažinant spyruoklių aukštį.

Norėdami padidinti/sumažinti sukimo momentą

nustatymą priveržkite / atlaisvinkite aštuonias veržles 1/4 apsisukimo ir patikrinkite, ar veikia tinkamai. Jei reikia, pakartokite procedūrą.

Venkite per daug priveržti padargo varžtu, gali būti pažeistas traktorius arba pavara.

RO

Parametru descriere	Parametru valoare
Numele produsului	Arbore de antrenare
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Lungime [cm]	160 / 235	127 / 194	101 / 141
Greutate [kg]	20.76	12.38	10.38
Numele produsului	Arbore de antrenare
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Lungime [mm]	89 / 114	74 / 95	61 / 72
Greutate [kg]	8.02	5.72	13.52
