Produkttype	Kraftuttaksaksel (PTO-aksel)
Merke	Wiesenfield
Modell	WIE-PTO-114
Kategori	Landbruksmekanisk del
Lengde (innfelt / utstrakt)	89 mm / 114 mm
Vekt	8.02 kg
Materiale	Stål
Hovedfunksjon	Overfør kraft fra traktoren til landbruksredskapet
Drift	Mekanisk via traktorens PTO
Sikkerhet	Roterende beskyttelser, momentbegrensere (avhengig av konfigurasjon)
Smøring	Hver 50. driftstime og etter lagring
Minimal overlapping av rør	1/3 av lengden under bruk
Forkorting mulig	Ja, ved å kutte indre og ytre rør
Justering	Feste bolt, pinne eller klemme avhengig av ende
Vedlikehold	Rengjøring før montering, smøring av spor

Ofte stilte spørsmål - WIE-PTO-114 Wiesenfield

Hvordan installere WIE-PTO-114 kraftuttaksakselen riktig?

Forsikre deg om at traktoren og redskapet er slått av. Rengjør og smør traktorens PTO og redskapets aksel. Trykk inn pinnen og skyv gaffelen på PTO-akselen til pinnen går inn i sporet. For den andre enden, avhengig av festetype (klemme eller bolt), følg instruksjonene i håndboken. Kontroller at overføringen er sikkert festet før bruk.

Hva er de viktigste sikkerhetstiltakene?

Bruk aldri uten at beskyttelsene på overføringsakselen, traktoren og redskapet er på plass. Hold operatører og tilskuere unna bevegelige deler. Stopp motoren og fjern nøkkelen før inngrep. Kontakt med en roterende aksel kan føre til alvorlige skader eller død.

Hva er minimumslengden for overlapping av teleskoprørene?

Teleskoprørene må overlappe med minst 1/3 av lengden under bruk. Før start, kontroller at dette vilkåret er oppfylt i alle arbeidsposisjoner.

Hvordan smøre kraftuttaksakselen?

Smør hver 50 driftstime og etter en lagringsperiode. Bruk egnet fett og påfør på spor, lagre og tetninger. Se smøreskjemaet i håndboken for spesifikke punkter.

Kan jeg forkorte WIE-PTO-114 akselen?

Ja, om nødvendig. Demonter indre og ytre rør, kutt deretter samme lengde på hvert rør (indre, ytre og plastbeskyttelser). Avgrad kanter med en fil. Overhold minimum overlapping på 1/3 etter kutting.

Hva gjør jeg hvis friksjonsmomentbegrenseren slirer?

Hvis friksjonsmomentbegrenseren slirer unormalt, kontroller innstillingen. Ikke endre fjærkompresjonen. Juster momentet ved å stramme eller løsne de åtte mutrene med 1/4 omdreining, test deretter funksjonen. Unngå overstramming.

Hvordan bytte skjærbolt på en modell med skjærbolt?

Hvis bolten er klippet, erstatt den med en bolt av samme diameter, lengde og kvalitet som originalen. Bruk aldri en bolt av høyere kvalitet, da dette kan skade overføringen.

Hvilke tilbehør eller reservedeler er tilgjengelige for WIE-PTO-114?

Reservedeler inkluderer plastbeskyttelsesrør, nylonlagre, gafler og momentbegrensere. For den spesifikke modellen, se dellisten i håndboken eller kontakt produsenten.

Hvordan oppbevare kraftuttaksakselen om vinteren?

Rengjør den grundig, smør alle bevegelige deler og oppbevar den på et tørt og fuktighetsfritt sted. Før neste bruk, smør på nytt og kontroller tilstanden til beskyttelsene.

Hva gjør jeg hvis det høres klikkelyder under bruk?

Stopp kraftuttaket umiddelbart. Klikkelyder kan indikere feil på momentbegrenseren eller smøreproblem. Kontroller fettnivåer og komponenttilstand. Hvis lyden vedvarer, kontakt en fagperson.

BRUKSANVISNING WIE-PTO-114 Wiesenfield

1. Afgrat kanterne på drivrøret med en fil, og fjern alle spåner fra rørene.

FI

Ikke bruk maskinen uten drivakselen, traktoren og redskapsskjoldene på plass. Drivakselskjold må dreie fritt på drivakselen.

Hold operatører og tilskuere unna alle bevegelige deler.

KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAKE ALVORLIG SKADE ELLER D∅D

Slå av traktormotoren og fjern nøkkelen før du nærmer deg redskapet eller utfører vedlikehold

Bekreft minimums- og maksimumslengdene til drivskaftet.

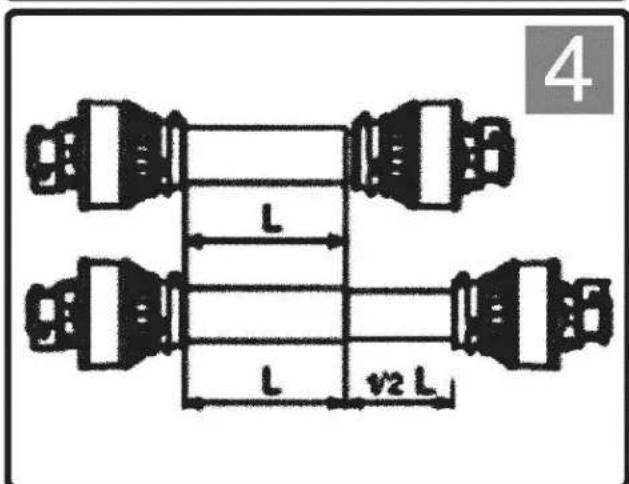

Teleskoprørene må overlappe med minst 1/3 av lengden mens de er i bruk.

NO

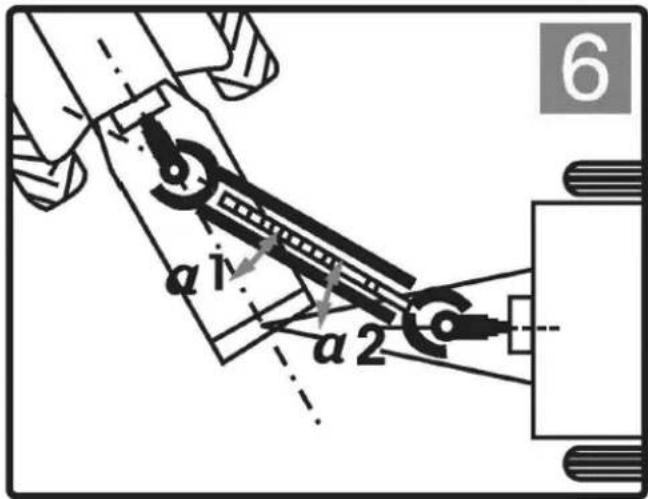

Traktoren skal kobles til redskapet og plasseres slik at vinklene på leddene er minimale og like.

Koble fra kraftuttaket hvis vinklene er for store eller ikke identiske

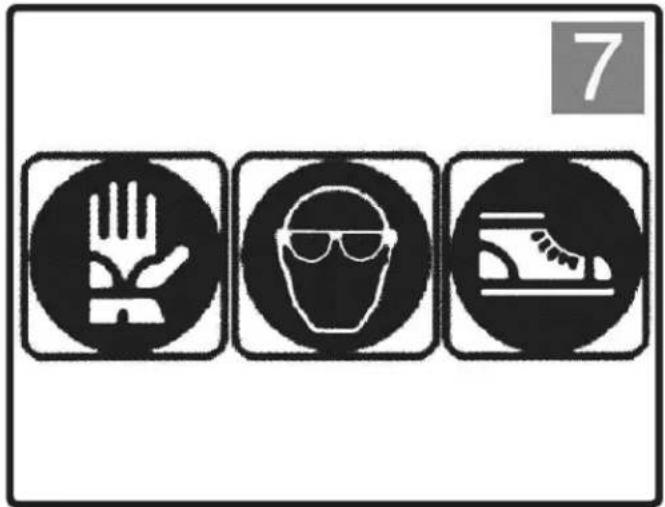

F∅R DU FORS∅KER NOEN REPARASJONSPROSEDYRER, BRUK ALLTID egnede SIKKERHETSBRILLER, VERNESKO OG HANSKER. IKKE BÆR L∅SE ELLER BAGGY KLÆR RUNDT PTO-akselen.

NO

Sørg for at drivlinjen er godt festet til traktoren og redskapet før bruk.

Rengjør og smør traktorens kraftuttak og redskapsaksel før du installerer drivlinjen.

NO

Skyv pinnen og skyv åket på kraftoverføringsakselen slik at pinnen griper inn i sporet på kraftuttaket.

Pass på at pinnen går tilbake til utgangsposisjonen etter at den er festet til akselen.

Skyv kragen til åpen posisjon. Skyv åket på det splinede skaftet. Slipp kragen og juster til åket er ordentlig festet til skaftet.

NO

Skyv åket inn på kraftuttaket og sett inn bolten.

Skyv åket inn på kraftuttaket og sett inn bolten.

NO

Velg boltlengden på en slik måte at du minimerer fremspring.

Etter antall timer brukt

Som vist på tegningen

NO

1. Demonter innerrøret fra det ytre.
2. Ta en skrutrekker for å trykke inn spennen fra den ene til den andre, og deretter ta utsiden av røret fra plasthetten.

1. Fjern nylonlageret fra sporet på åket.
2. Gjenta de ovennevnte trinnene for den andre siden.

NO

1. Sett innerrøret med åket inn i det plastdeksel.
2. Juster lageret med de to hullene på plastlokk og trykk den deretter.

1. Fjern skjermingen.

2. Forkort innvendige og utvendige drivrør til den nødvendige lengden. Forkort drivrørene en om gangen ved å kutte samme lengde fra både innvendige og utvendige rør.

1. Avgrad kanter på drivrøret med en fil og rengjør alle filene fra rørene.

NO

1. Forkort plastskjoldrørene ett om gangen ved å kutte samme lengde som ble kuttet fra de innvendige drivrørene.

1. Smør det innvendige drivrøret og sett sammen skjermingen på drivakselen igjen.

Kontroller lengden på drivakselen i minimums- og maksimumsposisjonene til maskinen. Drivrørene skal overlappe med 1/3 av lengden under arbeidsforhold; Skjoldrør skal aldri skilles mens de er i bruk.

NO

Denne enheten forhindrer overføring av treghetsbelastninger fra redskapet til traktoren under retardasjon eller stopp av kraftuttaket. Hold deg unna redskapet til alle deler har sluttet å bevege seg. Smør hver 50. brukstime og etter lagring.

SA-RATCHET TYPE

MOMENTBEGRENSER

Denne enheten avbryter kraftoverføringen når dreiemomentet overskrider innstillingen. Koble fra kraftuttaket umiddelbart når det høres skrallelyder. Smør hver 50. brukstime og etter lagring.

SB-SKJÆRBOLT

MOMENTBEGRENSER

Denne enheten avbryter kraftoverføringen ved å klippe en bolt når dreiemomentet overskrider innstillingen. Bytt ut den avkuttede bolten med samme diameter, lengde og grad som originalen. Smør SB med smørenipler minst én gang hver sesong og etter en periode uten bruk.

NO

Momentinnstillingen justeres ved å øke eller redusere høyden på fjærene. For å øke/redusere dreiemomentet

innstilling stram/løsne de åtte mutrene med 1/4 omdreining og kontroller at de fungerer korrekt. Gjenta prosedyren om nødvendig.

Unngå overdreven stramming av boltredskapet,

traktor, eller drivlinjeskader kan oppstå.

SE

Parameter beskrivning	Parameter värde
Produktnamn	Kraftuttagsaxel
Modell	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Längd [cm]	160 / 235	127 / 194	101 / 141
Vikt [kg]	20.76	12.38	10.38
Produktnamn	Kraftuttagsaxel
Modell	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Längd [mm]	89 / 114	74 / 95	61 / 72
Vikt [kg]	8.02	5.72	13.52
