HASZNÁLATI ÚTMUTATÓ WIE-PTO-114 Wiesenfield

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	TLT tengely
Modell	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Hossz [cm]	160 / 235	127 / 194	101 / 141
Súly [kg]	20.76	12.38	10.38
Precíziós mérleg	TLT tengely
Modell	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Hossz [mm]	89 / 114	74 / 95	61 / 72
Súly [kg]	8.02	5.72	13.52

Ne működtesse a gépet a hajtótengely, a traktor és a munkagép védőburkolatai nélkül. A hajtótengely pajzsoknak szabadon kell forogniuk a hajtótengelyen.

Tartsa távol a kezelőket és a járókelőket minden mozgó alkatrésztől.

A FORGÓ HAJTÓTENGELLYEL VALÓ ÉRINTKEZÉS SÚLYOS SÉRÜLÉST VAGY HALÁLT OKOZHAT.

Minden forgó alkatrészt árnyékolni kell

HU

2

A hajtásláncot mindkét végén biztonságosan rögzíteni kell.

A védőburkolatoknak szabadon kell forogniuk a hajtásláncon.

Állítsa le a traktor motorját és húzza ki a kulcsot, mielőtt megközelítené a munkagépet vagy bármilyen karbantartást végezne.

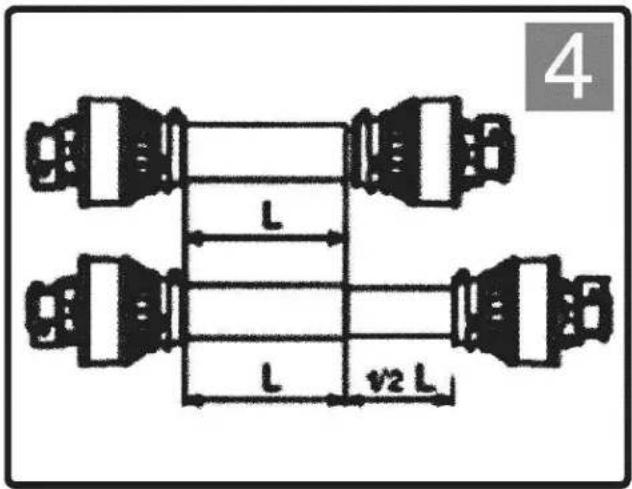

4 L L v2 L

Erősítse meg a hajtókarok minimális és maximális munkahosszát.

A teleszkópos csöveknek használat közben legalább a hosszuk 1/3-án át kell fedniük egymást.

HU

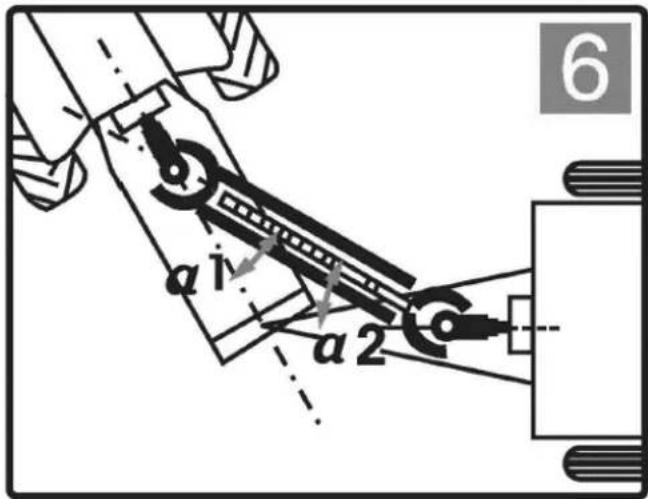

A traktort a munkagéphez kell kapcsolni, és úgy kell elhelyezni, hogy az illesztések szögei minimálisak és egyenlőek legyenek.

a1 a2 6

Kapcsolja ki a mellékhajtást, ha a szögek túl nagyok vagy nem azonosak.

7

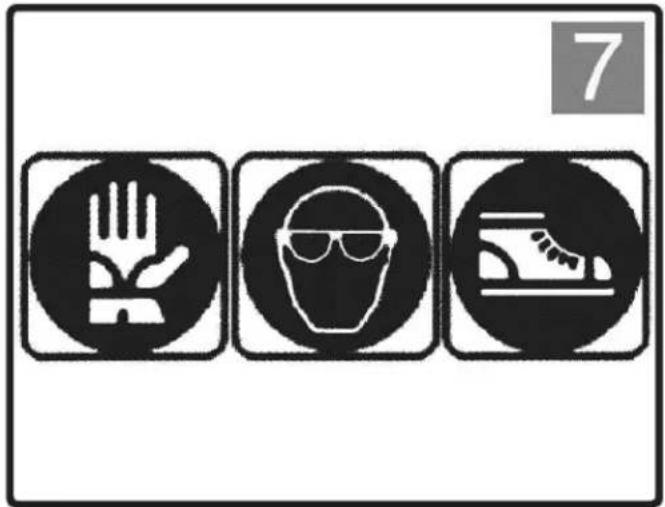

MIELÖTT BÁRMILYEN JAVÍTÁSI MÜVELETET MEGKÍSÉRELNE, MINDIG HASZNÁLJON MEGFELELŐ VÉDŐSZEMÜVEGET, BIZTONSÁGI CIPŐT ÉS KESZTYÚT. NE VISELJEN BŐ VAGY BŐ RUHÁZATOT A TENGELY KÖRÜL.

HU

Működés előtt győződjön meg arról, hogy a hajtáslánc biztonságosan csatlakozik a traktorhoz és a munkagéphez.

A hajtáslánc felszerelése előtt tisztítsa meg és kenje be a traktor melléktengelyét és a munkagép tengelyét.

HU

Nyomja be a csapot, és csúsztassa a kardántengelyt a kardántengelyre úgy, hogy a csap a kardántengely hornyába illeszkedjen.

Győződjön meg arról, hogy a csap a tengelyre való rögzítés után visszatér a kiindulási helyzetébe.

Csúsztassa a gallért nyitott állásba. Csúsztassa a küllőt a csavarozott tengelyre. Engedje ki a gallért, és állítsa be, amíg a tengelyhez megfelelően rögzül a járom.

HU

Csúsztassa a kardántengelyt a kardántengelyre, és helyezze be a csavart.

Csúsztassa a kardántengelyt a kardántengelyre, és helyezze be a csavart.

HU

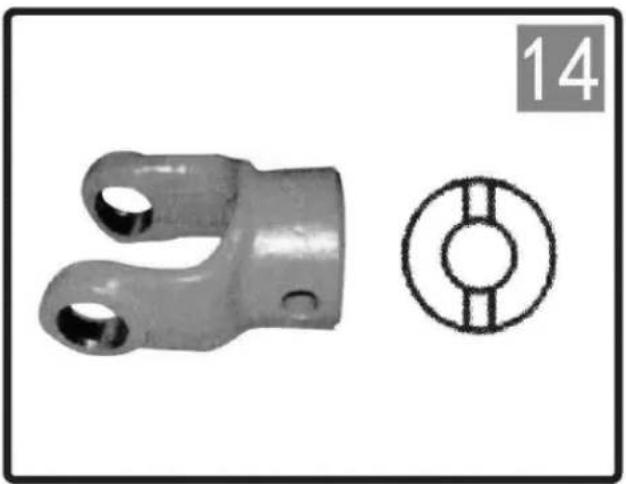

A csavar hosszát úgy válassza meg, hogy a lehető legkisebb legyen a kiálló rész.

Gyakori kenésre van szükség, kenje meg a hajtás tengelyének részeit.

A felhasznált órák száma után A rajz szerint

HU

1. Szerelje le a belső csövet a külső csőről.
2. Vegyen egy csavarhúzót, hogy a csatot egyikról a másikra nyomja le, majd vegye le a külső csövet a műanyag kupakról.

1. Távolítsa el a nyloncsapágyat a tengelycsapágy nyilásából.
2. Ismételje meg a fenti lépéseket a másik oldalon.

HU

1. Zsírozza meg a tengelyen lévő nyílást.
2. Helyezze a nejloncsapágyat az igavonó nyílásába.

HU

1. Tegye a belső csövet az igával együtt a saját műanyag borítás.

2. Igazítsa a csapágyat a két furathoz a műanyag kupakot, majd nyomja meg.

A HAJTÓTENGELY MEGRÖVIDÍTÉSE (Nem javasoljuk termékeink módosítását.)

1. Távolítsa el az árnyékolást.

2. Rövidítse meg a belső és a külső hajtócsöveket, hogy a kívánt hosszúság. A hajtócsövek megrövidítése egyenként, azonos hosszúságban levágva a mind a belső, mind a külső csövek.

1. A meghajtócső éleit reszelővel csiszolja le, és tisztítsa meg a csöveket az összes reszeléktől.

HU

1. Egyenként rövidítse meg a műanyag pajzscsöveket. ugyanolyan hosszúságban vágjuk le, mint amilyen hosszúságban levágtuk a belső hajtócsövek.

1. Kenje meg a belső hajtócsövet, és szerelje vissza az árnyékolást a hajtótengelyre.

Ellenőrizze a hajtótengely hosszát a gép minimális és maximális helyzetében. A hajtócsöveknek munka közben hosszuk 1/3-ával kell átfedniük egymást; a pajzscsövek használat közben soha nem válhatnak szét.

HU

Ez az eszköz megakadályozza a tehetetlenségi terhek átvitelét a munkagépről a traktorra a mellékhajtás lassítása vagy leállítása során. Tartsa távol magát a munkagéptől, amíg minden alkatrész meg nem áll. Használat után 50 óránként és tárolás után kenje be.

SA-RATCHET TÍPUSÚ NYOMATÉKKORLÁTOZÓ

Ez az eszköz megszakítja az erőátvitelt, ha a nyomaték meghaladja a beállítást. A mellékhajtást azonnal kapcsolja ki, ha recsegő hangok hallatszanak. 50 óránként és tárolás után kenje be.

SB-NYÍRÓCSAVAR NYOMATÉKHATÁROLÓ

Ez az eszköz megszakítja az erőátvitelt a csavar nyírásával, amikor a nyomaték meghaladja a beállított értéket. Cserélje ki a levágott csavart az eredetivel azonos átmérőjű, hosszúságú és minőségű csavarra. Az SB-t minden szezonban és használaton kívüli időszak után legalább egyszer kenje meg a zsírozószerelvénnyel.

HU

A nyomaték átvitelét a beállított értékre korlátozza. Ne változtassa meg a rugó összenyomását, mivel ez módosítja a készülék beállítását.

A nyomatékbeállítás a rugók magasságának növelésével vagy csökkentésével állítható be. A nyomaték növeléséhez/csökkentéséhez a nyolc anyát 1/4 fordulatonként meghúzza/meglazítja, és ellenőrizze a helyes működést. Szükség esetén ismételje meg az eljárást. Kerülje a csavarok túlzott meghúzását, traktor, vagy a hajtáslánc károsodhat.
