WIE-PTO-235 - Mekanisk del Wiesenfield - Gratis bruksanvisning og manual

Produkttype	Kraftuttaksaksel (PTO)
Merke	Wiesenfield
Modell	WIE-PTO-235
Lengde (min / maks)	160 cm / 235 cm
Vekt	20.76 kg
Materiale	Stål med plastbeskyttelse
Drift	Drevet av traktorens kraftuttak
Hovedfunksjoner	Kraftoverføring fra traktor til jordbruksredskap
Sikkerhetsinnretninger	Rotasjonsbeskyttelse, momentbegrenser (friksjon, skjærbolt, SB)
Type momentbegrenser	Friksjon (FF), skjærbolt, SB (frakobling)
Smøring	Hver 50. driftstime og etter lagring; smøring av akseldeler
Vedlikehold	Demontering av rør, utskifting av nylonlagre, rengjøring og smøring
Lengdejustering	Forkorting av indre/ytre rør og beskyttelser etter behov
Minimum overlapping av rør	1/3 av lengden under bruk
Installasjon	Fast montering på traktor og redskap, innkobling av tapp, stramming av krage
Brukssikkerhet	Stopp motoren før inngrep; bruk verneutstyr
Reservedeler	Nylonlagre, skjærbolter, plastbeskyttelser
Reparerbarhet	Utskifting av skjærte bolter med samme dimensjoner; demontering mulig
Lagring	Smør etter lagring

Ofte stilte spørsmål - WIE-PTO-235 Wiesenfield

Hva er lengden på akselen WIE-PTO-235?

Minste lengde er 160 cm og maksimal er 235 cm.

Hva er vekten på denne kraftuttaksakselen?

Vekten er 20.76 kg.

Hvordan installere PTO-akselen riktig?

Sørg for at overføringen er solid festet til traktoren og redskapet. Skyv tappen og skyv gaffelen over kraftuttaksakselen til tappen går inn i sporet. Skyv kragen i åpen posisjon, sett åket på den rillede akselen, og slipp kragen. Smør delene før bruk.

Hvilken smøring er nødvendig?

Smør overføringsakselens deler hver 50. driftstime og etter enhver lagringsperiode. Bruk en smørenippel for SB-begrensere minst én gang per sesong.

Hvordan justere lengden på akselen?

Demonter det indre røret fra det ytre røret. Fjern beskyttelsen, forkort de indre og ytre drivrørene til ønsket lengde, avgrad kantene. Forkort plastbeskyttelsesrørene med samme lengde. Sett alt sammen igjen, og sørg for en overlapping på minst 1/3 under bruk.

Hvilke typer momentbegrensere er tilgjengelige?

Akselen kan utstyres med en friksjonsbegrenser (FF), en skjærboltbegrenser, eller SB. Skjærboltbegrenseren avbryter kraften ved å skjære av en bolt; FF begrenser momentet ved friksjon; SB forhindrer treghetsbelastninger.

Hvordan bytte en skjærbolt?

Erstatt den skjærte bolten med en bolt av samme diameter, lengde og styrke som originalen. Bruk egnede verktøy og verneutstyr.

Hvilke sikkerhetstiltak bør følges?

Bruk aldri maskinen uten beskyttelser på plass. Stopp traktormotoren og fjern nøkkelen før inngrep. Bruk vernebriller, -sko og -hansker. Hold tilskuere unna bevegelige deler.

Hvordan vedlikeholde nylonlageret?

Demonter det indre røret, fjern nylonlageret fra åkets sliss med en skrutrekker. Smør slissen, sett inn det nye lageret, juster det med hullene i plasthetten og trykk.

Hva gjør jeg hvis friksjonsmomentbegrenseren må justeres?

Justeringen gjøres ved å stramme eller løsne de åtte mutrene med 1/4 omdreining for å øke eller redusere momentet. Gjenta om nødvendig. Unngå for mye stramming for ikke å skade overføringen.

BRUKSANVISNING WIE-PTO-235 Wiesenfield

1. Afgrat kanterne på drivrøret med en fil, og fjern alle spåner fra rørene.

FI

Ikke bruk maskinen uten drivakselen, traktoren og redskapsskjoldene på plass. Drivakselskjold må dreie fritt på drivakselen.

Hold operatører og tilskuere unna alle bevegelige deler.

KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAKE ALVORLIG SKADE ELLER D∅D

Slå av traktormotoren og fjern nøkkelen før du nærmer deg redskapet eller utfører vedlikehold

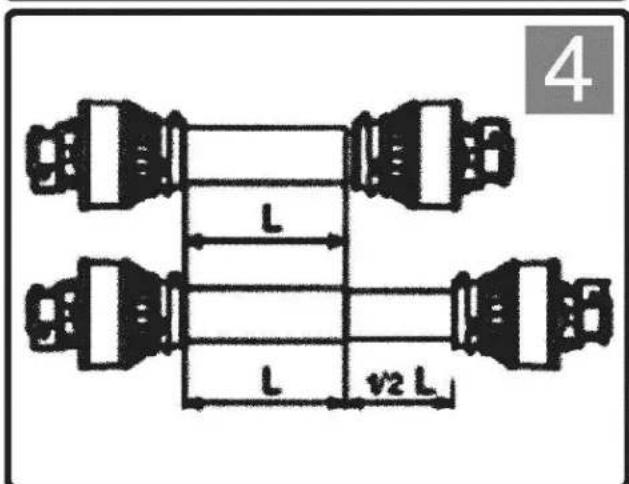

Bekreft minimums- og maksimumslengdene til drivskaftet.
Teleskoprørene må overlappe med minst 1/3 av lengden mens de er i bruk.

NO

Traktoren skal kobles til redskapet og plasseres slik at vinklene på leddene er minimale og like.

Koble fra kraftuttaket hvis vinklene er for store eller ikke identiske

F∅R DU FORS∅KER NOEN REPARASJONSPROSEYRER, BRUK ALLTID egnede SIKKERHETSBRILLER, VERNESKO OG HANSKER. IKKE BÆR L∅SE ELLER BAGGY KLÆR RUNDT PTO-akselen.

NO

Sørg for at drivlinjen er godt festet til traktoren og redskapet før bruk.

Rengjør og smør traktorens kraftuttak og redskapsaksel før du installerer drivlinjen.

NO

Skyv pinnen og skyv åket på kraftoverføringsakselen slik at pinnen griper inn i sporet på kraftuttaket.

Pass på at pinnen går tilbake til utgangsposisjonen etter at den er festet til akselen.

Skyv kragen til åpen posisjon. Skyv åket på det splinede skaftet. Slipp kragen og juster til åket er ordentlig festet til skaftet.

NO

Skyv åket inn på kraftuttaket og sett inn bolten.

Skyv åket inn på kraftuttaket og sett inn bolten.

NO

Velg boltlengden på en slik måte at du minimerer fremspring.

Etter antall timer brukt

Som vist på tegningen

NO

1. Demonter innerrøret fra det ytre.
2. Ta en skrutrekker for å trykke inn spennen fra den ene til den andre, og deretter ta utsiden av røret fra plasthetten.

1. Fjern nylonlageret fra sporet på åket.
2. Gjenta de ovennevnte trinnene for den andre siden.

NO

1. Sett innerrøret med åket inn i det plastdeksel.
2. Juster lageret med de to hullene på plastlokk og trykk den deretter.

1. Fjern skjermingen.

2. Forkort innvendige og utvendige drivrør til den nødvendige lengden. Forkort drivrørene en om gangen ved å kutte samme lengde fra både innvendige og utvendige rør.

1. Avgrad kanter på drivrøret med en fil og rengjør alle filene fra rørene.

NO

1. Forkort plastskjoldrørene ett om gangen ved å kutte samme lengde som ble kuttet fra de innvendige drivrørene.

1. Smør det innvendige drivrøret og sett sammen skjermingen på drivakselen igjen.

Kontroller lengden på drivakselen i minimums- og maksimumsposisjonene til maskinen. Drivrørene skal overlappe med 1/3 av lengden under arbeidsforhold; Skjoldrør skal aldri skilles mens de er i bruk.

NO

Denne enheten forhindrer overføring av treghetsbelastninger fra redskapet til traktoren under retardasjon eller stopp av kraftuttaket. Hold deg unna redskapet til alle deler har sluttet å bevege seg. Smør hver 50. brukstime og etter lagring.

SA-RATCHET TYPE

MOMENTBEGRENSER

Smør hver 50. brukstime og etter lagring.

SB-SKJÆRBOLT

MOMENTBEGRENSER

Denne enheten avbryter kraftoverføringen ved å klippe en bolt når dreiemomentet overskrider innstillingen.

Bytt ut den avkuttede bolten med samme diameter, lengde og grad som originalen.

Smør SB med smørenipler minst én gang hver sesong og etter en periode uten bruk.

NO

Momentinnstillingen justeres ved å øke eller redusere høyden på fjærene. For å øke/redusere dreiemomentet

innstilling stram/løsne de åtte mutrene med 1/4 omdreining og kontroller at de fungerer korrekt. Gjenta prosedyren om nødvendig.

Unngå overdreven stramming av boltredskapet,

traktor, eller drivlinjeskader kan oppstå.

SE

Parameter beskrivning	Parameter värde
Produktnamn	Kraftuttagsaxel
Modell	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Längd [cm]	160 / 235	127 / 194	101 / 141
Vikt [kg]	20.76	12.38	10.38
Produktnamn	Kraftuttagsaxel
Modell	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Längd [mm]	89 / 114	74 / 95	61 / 72
Vikt [kg]	8.02	5.72	13.52
